可谓可编程选择性助焊剂喷雾机
      可编程选择性助焊剂喷雾机是通过旋转编码器记录电路板位置，通过PLC控制喷头的移动和喷头的针阀开关来对
    电路板需焊接的位置预先设定的区域坐标进行区域选择性喷涂助焊剂。

    可编程选择性助焊剂喷雾机改变的是传统的喷雾机全喷模式变为点喷模式，仅对需焊接区域进行选择喷涂助
    焊剂，从而直接节省助焊剂使用量而有效降低成本；并且改变的是一种方法，对生产产能和产品质量不会有任
    何负面影响。

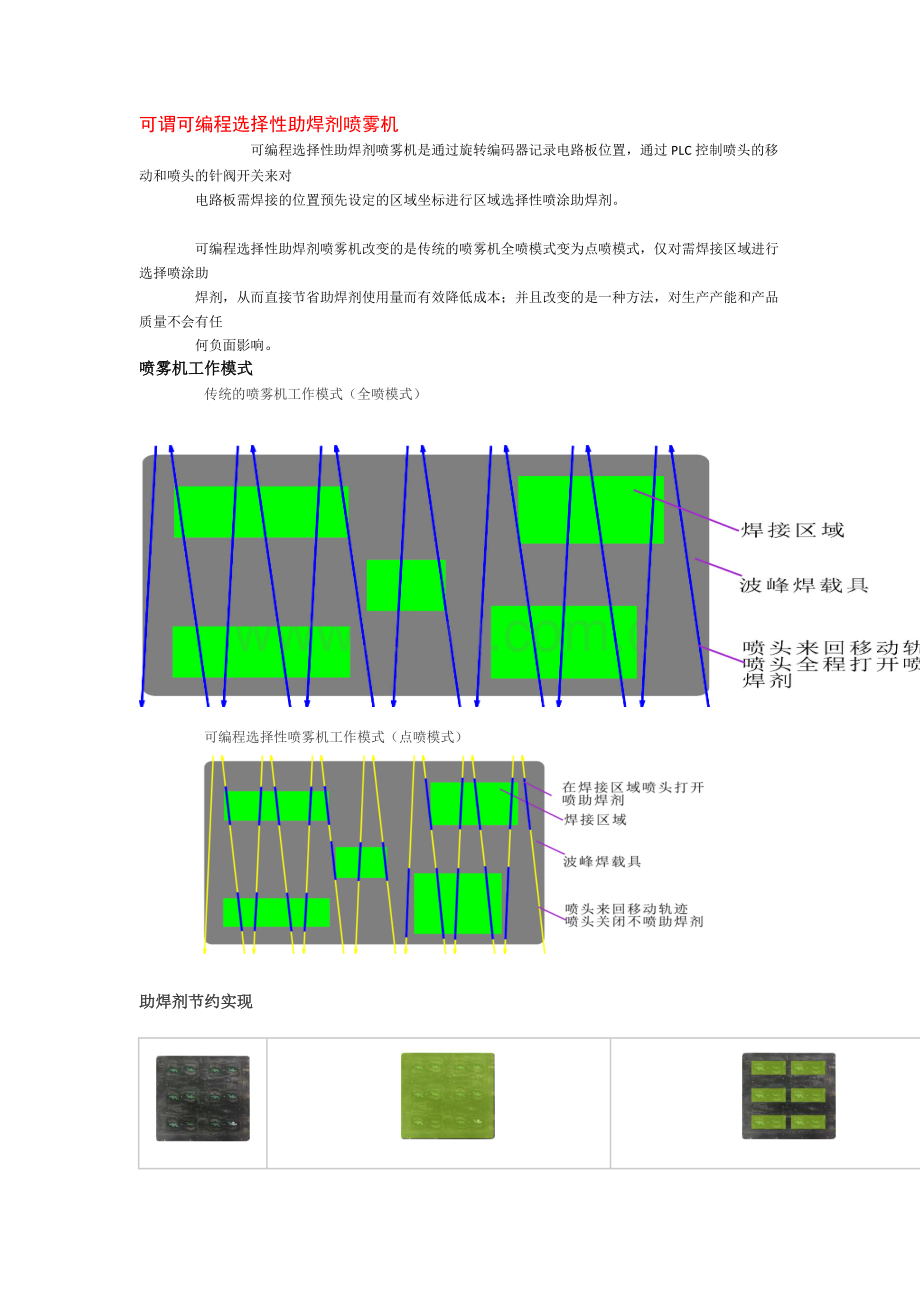

喷雾机工作模式
    传统的喷雾机工作模式（全喷模式）

    可编程选择性喷雾机工作模式（点喷模式）

助焊剂节约实现

  波峰焊选择焊接PCBA载具
 传统的助焊剂涂敷是对整个PCBA载具进行涂敷，大部分的助焊剂浪费在没有接的区域上，这样导致极大的浪费。
可编程选择性助焊剂涂覆是指对焊接的区域进行针对性涂覆，这样大大减少助焊剂的使用量而 达到成本节约。
  焊剂节约率計算公式:(全噴面積-點噴面積)/全噴面積*100%=點噴助焊剂用量節約率

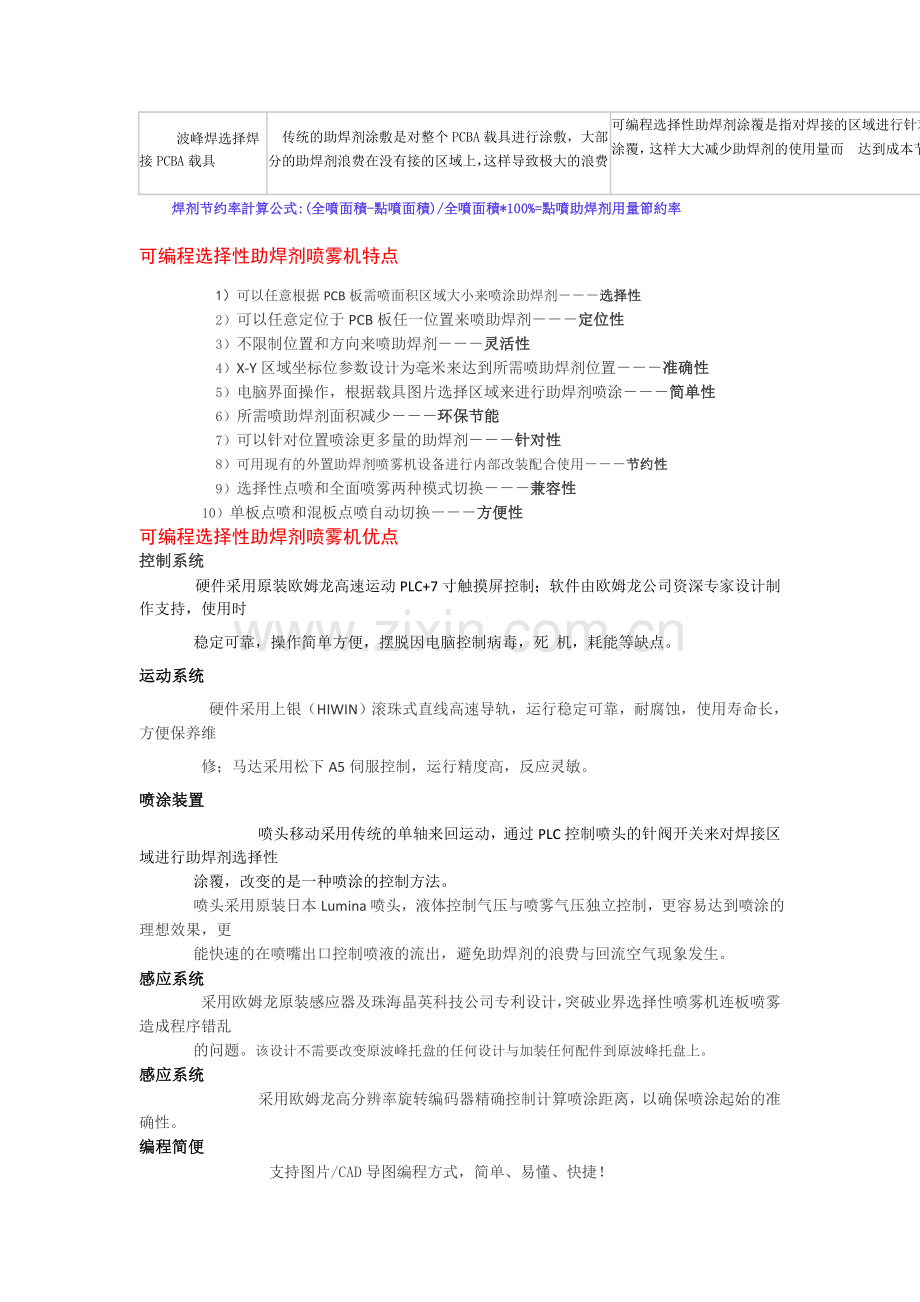

可编程选择性助焊剂喷雾机特点
      1）可以任意根据PCB板需喷面积区域大小来喷涂助焊剂－－－选择性
      2）可以任意定位于PCB板任一位置来喷助焊剂－－－定位性
      3）不限制位置和方向来喷助焊剂－－－灵活性
      4）X-Y区域坐标位参数设计为毫米来达到所需喷助焊剂位置－－－准确性
      5）电脑界面操作，根据载具图片选择区域来进行助焊剂喷涂－－－简单性
      6）所需喷助焊剂面积减少－－－环保节能
      7）可以针对位置喷涂更多量的助焊剂－－－针对性
      8）可用现有的外置助焊剂喷雾机设备进行内部改装配合使用－－－节约性
      9）选择性点喷和全面喷雾两种模式切换－－－兼容性
     10）单板点喷和混板点喷自动切换－－－方便性
可编程选择性助焊剂喷雾机优点
控制系统
   硬件采用原装欧姆龙高速运动PLC+7寸触摸屏控制；软件由欧姆龙公司资深专家设计制作支持，使用时
    稳定可靠，操作简单方便，摆脱因电脑控制病毒，死 机，耗能等缺点。
运动系统
     硬件采用上银（HIWIN）滚珠式直线高速导轨，运行稳定可靠，耐腐蚀，使用寿命长，方便保养维
    修；马达采用松下A5伺服控制，运行精度高，反应灵敏。
喷涂装置
       喷头移动采用传统的单轴来回运动，通过PLC控制喷头的针阀开关来对焊接区域进行助焊剂选择性
    涂覆，改变的是一种喷涂的控制方法。
    喷头采用原装日本Lumina 喷头，液体控制气压与喷雾气压独立控制，更容易达到喷涂的理想效果，更
    能快速的在喷嘴出口控制喷液的流出，避免助焊剂的浪费与回流空气现象发生。
感应系统
    采用欧姆龙原装感应器及珠海晶英科技公司专利设计，突破业界选择性喷雾机连板喷雾造成程序错乱
    的问题。该设计不需要改变原波峰托盘的任何设计与加装任何配件到原波峰托盘上。
感应系统
       采用欧姆龙高分辨率旋转编码器精确控制计算喷涂距离，以确保喷涂起始的准确性。
编程简便
       支持图片/CAD导图编程方式，简单、易懂、快捷！
使用可编程选择性助焊剂喷雾机好处

     1）可编程选择性助焊剂喷雾机兼容性强，可对现市面上使用的任何波峰炉进行匹配，独立控制主机，不妨碍
     任何设备。内置机直接安装在波峰焊内，节省空间；

     2）可编程选择性助焊剂喷雾机改变的是传统的喷雾机全喷模式变为点喷模式，并且改变的是一种方法，对生
     产产能和产品质量不会有任何负面影响；

     3）可编程选择性助焊剂喷雾机安装简单，调试方便，编程一学就会，省时省力；

     4）可编程选择性助焊剂喷雾机节能环保，维护保养方便简单；由于直接节省了助焊剂的用量，因而残留物
     少，喷咀更不易堵塞，过炉载具维护方便，直接降低对整体波峰焊区域的消防安全隐患；

     5）可编程选择性助焊剂喷雾机调节灵活，可针对个别上锡不良等问题巧妙的设定不良点位置的助焊剂量，从
     而弥补因焊接件或PCB本身设计不良带来的一些缺陷；

     6）可编程选择性助焊剂喷雾机穿透性强，设定同样的气压，可以达到与传统的气动喷雾或超声波喷雾不同的
     效果，很好的适应未来PCB零件孔越来越小以及板的层数越来越多越厚的焊接工艺；

     7）可编程选择性助焊剂喷雾机采用日本(Lumina)原装喷头，并加于防喷咀堵塞设计，延长喷头使用寿命的同
     时减少人力的维护；

     8）可编程选择性助焊剂喷雾机具有选择性点喷和全面喷雾两种模式切换，适应不同产品焊接助焊剂涂覆要求；

     9）可编程选择性助焊剂喷雾机价格与传统的喷雾设备相当，使投资成本快速回报。

技术参数

内置机（型号：JY-480I,JY-600I）

 型号
 JY‐600I
 JY‐480I
外形尺寸：L*W*H(mm)
1100*450*400
1100*450*400
 重量(kg)
~35
~33
 电源
 220VAC±10%,50/60Hz
 220VAC±10%,50/60Hz
 功率
 300W
 300W
 气压
 0.6MP
0.6MP
 功能
 选择区域喷雾
选择区域喷雾
 PCB 尺寸:L*W(mm)
 <=600*600
<=600*480
 PCB厚度(mm)
 <=3.0
 <=3.0
 PCB 重量(Kg)
决定于波峰焊
决定于波峰焊
 控制模式
 自动/手动
 自动/手动
 轨道调宽方式
 决定于波峰焊
决定于波峰焊
 轨道角度
决定于波峰焊
决定于波峰焊
 链条速度(m/min)
 <=1.8
 <=1.8
 助焊剂容量(升)
 决定于波峰焊
 定于波峰焊
 报警模式
 声光
 声光
 喷头移动速度(m/Sencond)
 <=1
 <=1
 雾化范围(mm)
20-60
20-60
 链速的重复精确度
 决定于波峰焊
决定于波峰焊
 流量的重复精度
 CP>1.33
CP>1.33
 喷雾精度(mm)
+/-5
+/-5
 抽风量(m3/min)
 决定于波峰焊
决定于波峰焊
 控制软件
 欧姆龙PLC
欧姆龙PLC
 生产数据统计
计算板数
 计算板数
 历史数据查询
 1天
1天
 历史报警数据查询
有
 有
 编程方式
手工输入/自动图片框选区域坐标
手工输入/自动图片框选区域坐标
换线时间
 <5分钟
<5分钟
 运输系统
决定于波峰焊
决定于波峰焊
