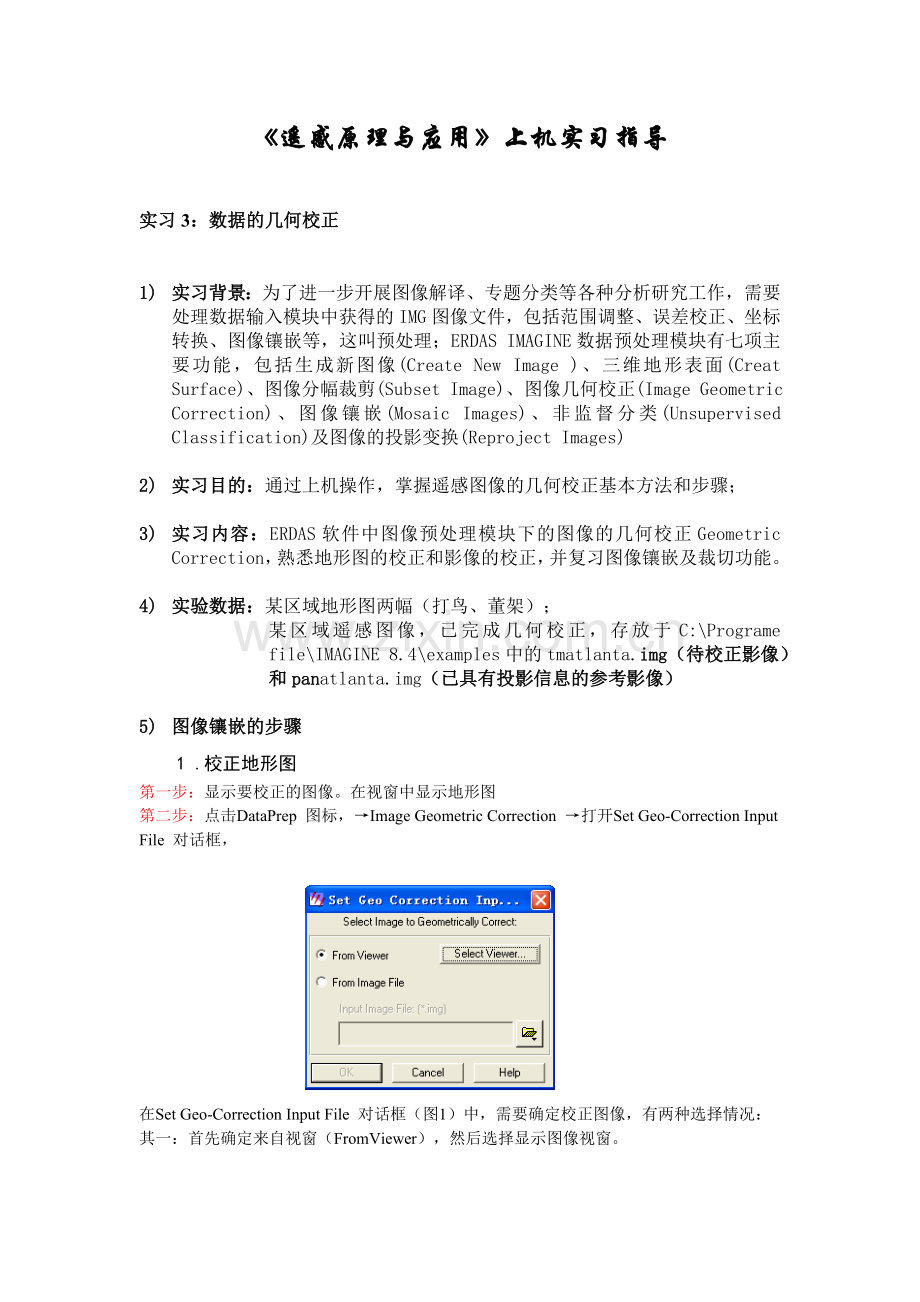

《遥感原理与应用》上机实习指导

实习3：数据的几何校正

1) 实习背景：为了进一步开展图像解译、专题分类等各种分析研究工作，需要处理数据输入模块中获得的IMG图像文件，包括范围调整、误差校正、坐标转换、图像镶嵌等，这叫预处理；ERDAS IMAGINE数据预处理模块有七项主要功能，包括生成新图像(Create New Image )、三维地形表面(Creat Surface)、图像分幅裁剪(Subset Image)、图像几何校正(Image Geometric Correction)、图像镶嵌(Mosaic Images)、非监督分类(Unsupervised Classification)及图像的投影变换(Reproject Images)

2) 实习目的：通过上机操作，掌握遥感图像的几何校正基本方法和步骤；

3) 实习内容：ERDAS软件中图像预处理模块下的图像的几何校正Geometric Correction，熟悉地形图的校正和影像的校正，并复习图像镶嵌及裁切功能。

4) 实验数据：某区域地形图两幅（打鸟、董架）；
某区域遥感图像，已完成几何校正，存放于C:\Programe file\IMAGINE 8.4\examples中的tmatlanta.img（待校正影像）
和panatlanta.img（已具有投影信息的参考影像）

5) 图像镶嵌的步骤
1 .校正地形图
第一步：显示要校正的图像。在视窗中显示地形图
第二步：点击DataPrep 图标，→Image Geometric Correction →打开Set Geo-Correction Input File 对话框，

在Set Geo-Correction Input File 对话框（图1）中，需要确定校正图像，有两种选择情况：
其一：首先确定来自视窗（FromViewer），然后选择显示图像视窗。

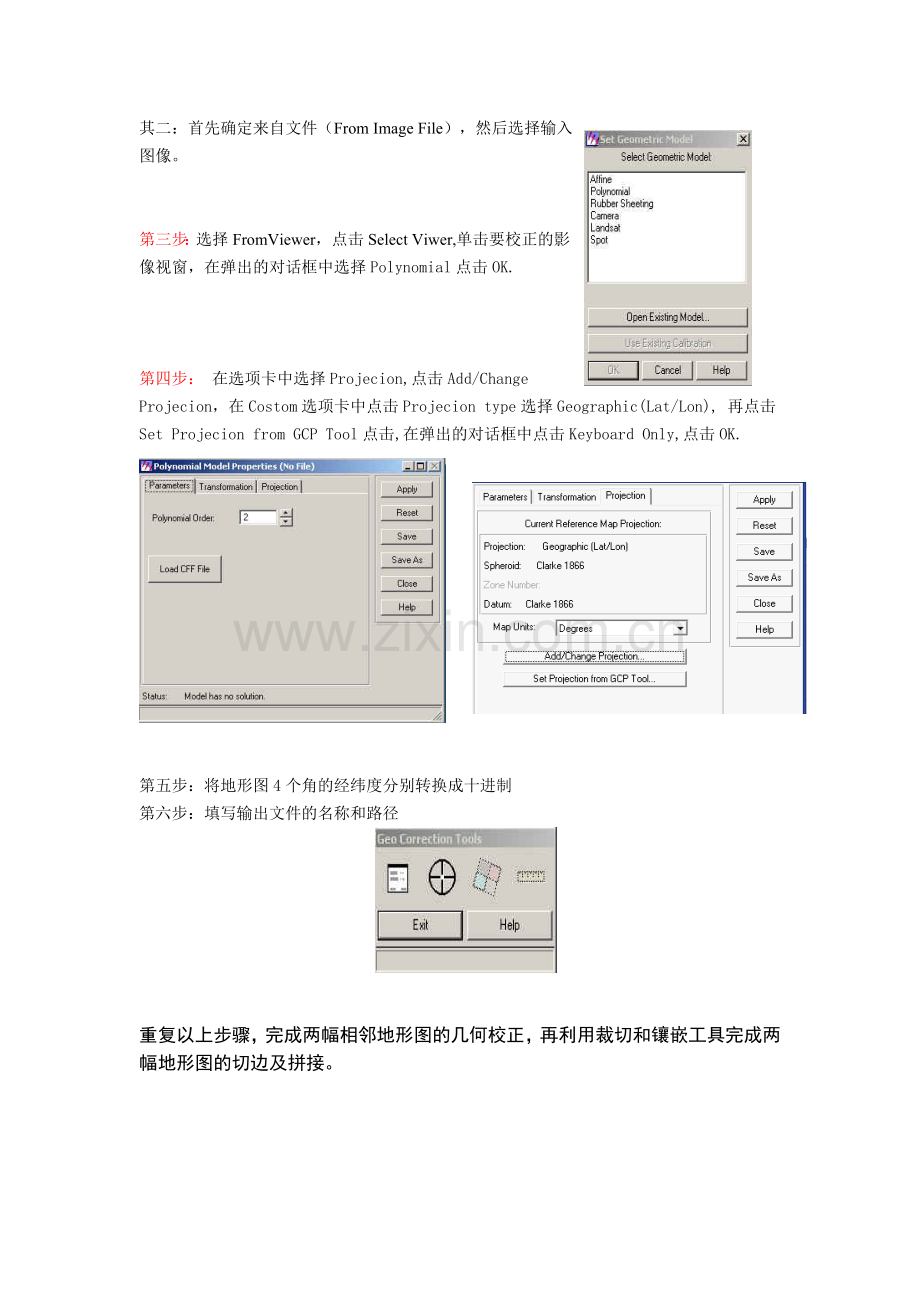

其二：首先确定来自文件（From Image File），然后选择输入图像。

第三步：选择FromViewer，点击Select Viwer,单击要校正的影像视窗，在弹出的对话框中选择Polynomial点击OK.

第四步： 在选项卡中选择Projecion,点击Add/Change Projecion，在Costom选项卡中点击Projecion type选择Geographic(Lat/Lon), 再点击Set Projecion from GCP Tool点击,在弹出的对话框中点击Keyboard Only,点击OK.

第五步：将地形图4个角的经纬度分别转换成十进制
第六步：填写输出文件的名称和路径

重复以上步骤，完成两幅相邻地形图的几何校正，再利用裁切和镶嵌工具完成两幅地形图的切边及拼接。

2遥感影像——影像的校正
几何校正是在一定地图投影下，将没有投影信息的遥感影像与同一地区已具有投影信息遥感影像配准，以确定图像数据的地图坐标的过程。
数据重采样，为与其它数据匹配。

第一步：观察两幅影像的坐标位置。在Arcview视窗中打开两幅影像tmatlanta.img（待校正影像）和panatlanta.img（已具有投影信息的参考影像），两幅影像坐标不重叠。

第二步：显示要校正的影像。在视窗中显示tmatlanta.img，如图所示

图4
第三步：打开几何校正模块。
打开Set Geometric Correction对话框(图5)。
选择多项式（Polynomial）几何校正计算模型，点击OK，出现Polynomial Model Properties对话框(图5和 图6)

图5 Set Geometric Correction对话框 图6 Polynomial Model Properties对话框

在Polynomial Model Properties对话框中，定义多项式模型参数。
定义多项式的阶：2

.

打开校正好的影像图panatlanta.img，准备开始校正。

第四步：选取地面控制点
在两幅影像选择对应的控制点，
（1）GCP尽可能的在整幅影像内均匀分布,尤其是前几个GCP；
（2）选择突出的地物点，如道路、河流交叉处中心点、湖泊水岸线拐点等

第五步：填写输出文件的名称和路径，进行重采样。
重采样选择30﹡30meter像元

第六步：观察校正后两幅影像的坐标位置。在视窗中打开两幅影像，观察两幅影像坐标重叠的程度，重叠的越好，说明几何校正的精度越高，重叠的不好，说明需要重新校正。
