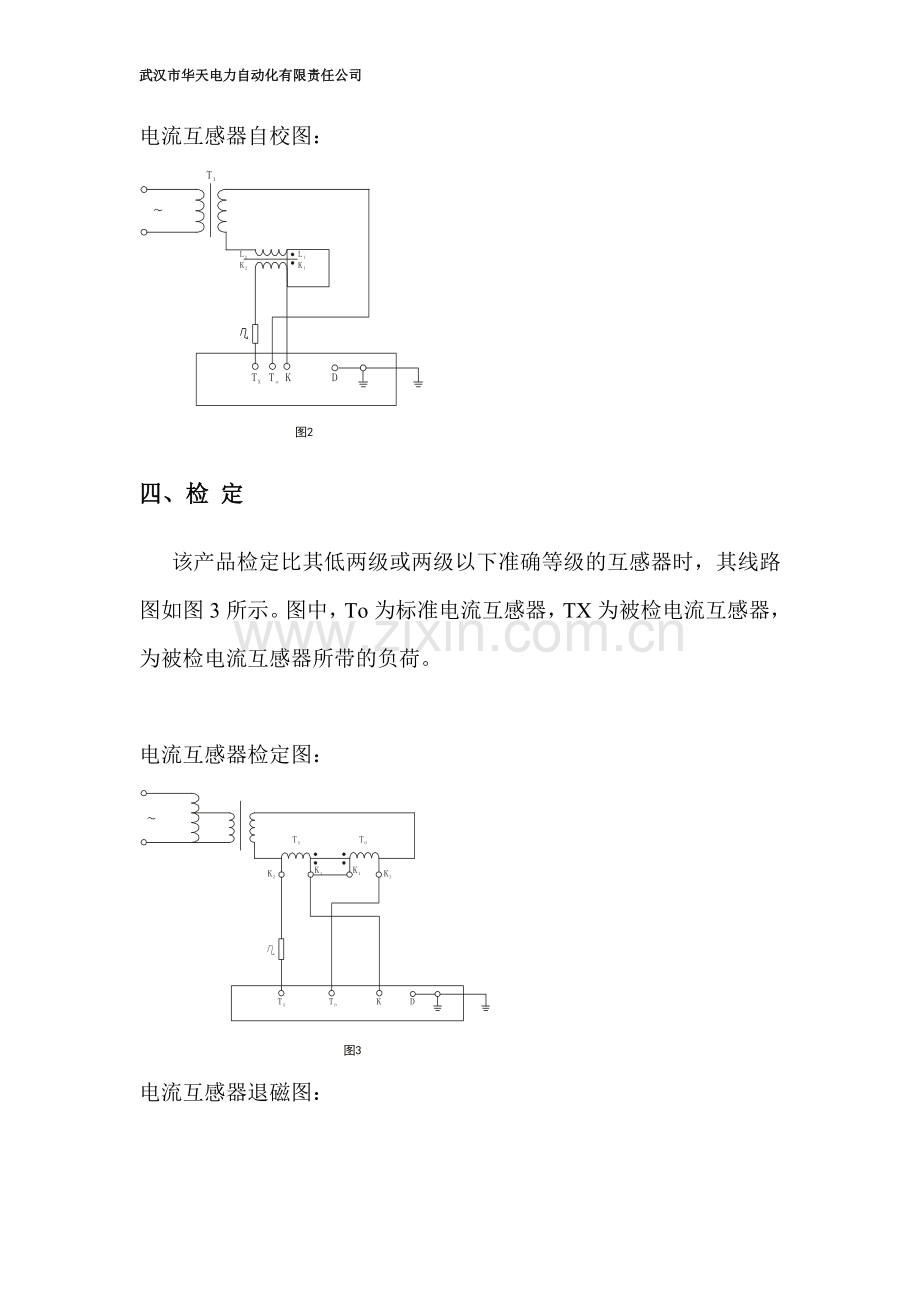

武汉市华天电力自动化有限责任公司 HL系列标准CT 一、用 途 本产品是由一次绕组和二次绕组组成,其原理如图1所示。接线时,严格参照接线牌所给出的电流比进行接线,L1与K1分别是一次、二次绕组的极性端,当需要穿心时La为极性端。电流互感器结构原理图: 二、使用条件 1、 环境温度:-5~+40℃ 2、 相对湿度:<80% 3、 工作场所不应有与工作无关的外界强电磁场。 4、 允许在额定电流下长期工作。 三、自 校 若电流互感器有5/5或者1/1电流比时,则可经常进行自校,以考核其准确度。 自校线路如图2所示。图中TX为电流互感器,为负荷箱。 电流互感器自校图: 四、检 定 该产品检定比其低两级或两级以下准确等级的互感器时,其线路图如图3所示。图中,To为标准电流互感器,TX为被检电流互感器,为被检电流互感器所带的负荷。 电流互感器检定图: 电流互感器退磁图: 五、注意事项 1、 检定电流互感器时,标准电流互感器与被检电流互感器的电流比必须相同。 2、 严格按照图中所给出的线路接线。 3、 检定互感器之前,须先测试负荷箱是否准确。 4、 检定过程中,严禁二次绕组开路。 5、 检定互感器之前需先退磁,退磁线路如图4所示。 6、 在图4中,二次开路,均匀缓慢调节调压器,使百分表指示由0增至100%,然后均匀且缓慢地降至零。重复这一过程2~3次。退磁完毕后切断电源之前,应将二次绕组短接。 7、 带升流器电流互感器的接线原理图与上述的接线图大致相同,只是升流器的输出绕组与互感器的一次绕组是同一绕组,其余均相同。 六、装箱清单 1、标准电流互感器 1台 2、说明书 1本 3、合格证/保修卡 1台
