烤 箱 说 明 书

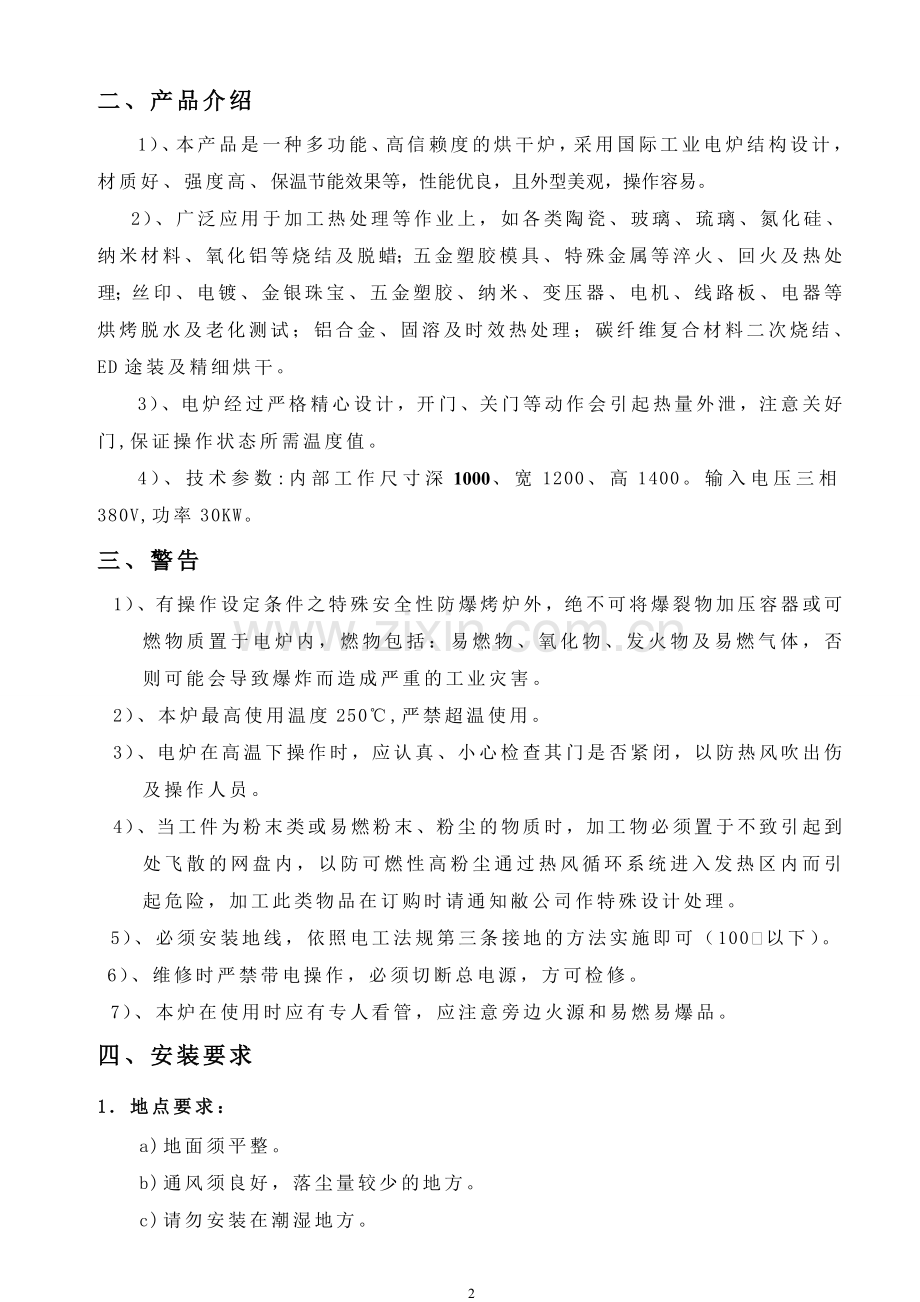

二、产品介绍
1）、本产品是一种多功能、高信赖度的烘干炉，采用国际工业电炉结构设计，材质好、强度高、保温节能效果等，性能优良，且外型美观，操作容易。
2）、广泛应用于加工热处理等作业上，如各类陶瓷、玻璃、琉璃、氮化硅、纳米材料、氧化铝等烧结及脱蜡；五金塑胶模具、特殊金属等淬火、回火及热处理；丝印、电镀、金银珠宝、五金塑胶、纳米、变压器、电机、线路板、电器等烘烤脱水及老化测试；铝合金、固溶及时效热处理；碳纤维复合材料二次烧结、ED途装及精细烘干。
3）、电炉经过严格精心设计，开门、关门等动作会引起热量外泄，注意关好门,保证操作状态所需温度值。
4）、技术参数:内部工作尺寸深1000、宽1200、高1400。输入电压三相380V,功率30KW。
三、警告
1）、有操作设定条件之特殊安全性防爆烤炉外，绝不可将爆裂物加压容器或可燃物质置于电炉内，燃物包括：易燃物、氧化物、发火物及易燃气体，否则可能会导致爆炸而造成严重的工业灾害。
2）、本炉最高使用温度250℃,严禁超温使用。
3）、电炉在高温下操作时，应认真、小心检查其门是否紧闭，以防热风吹出伤及操作人员。
4）、当工件为粉末类或易燃粉末、粉尘的物质时，加工物必须置于不致引起到处飞散的网盘内，以防可燃性高粉尘通过热风循环系统进入发热区内而引起危险，加工此类物品在订购时请通知敝公司作特殊设计处理。
5）、必须安装地线，依照电工法规第三条接地的方法实施即可（100V以下）。
6）、维修时严禁带电操作，必须切断总电源，方可检修。
7）、本炉在使用时应有专人看管，应注意旁边火源和易燃易爆品。
四、安装要求
1．地点要求：
a) 地面须平整。
b) 通风须良好，落尘量较少的地方。
c) 请勿安装在潮湿地方。
d) 请勿安装在易燃或腐蚀性气体下（特殊电炉除外）。
e) 环境温度勿过高，最好在0--40℃之间。
2．安置间隔要求：
a) 机身前后距墙应有一公尺左右，以便于机台正常操作运用。
b) 机器与机器之间应隔一公尺，以利于空气流通，人员检修。
c) 特殊安全型防爆电炉必须置于独立操作的安全隔间内。
3．电源安装：
a) 请依电器所定的规格(三相380V)来供应电源。
b) 电压变动率必须控制在额定值±10V。
c) 检测三相电源是否缺相，设备不可断相运行。
d) 为避免电击意外发生，机身必须接地线。
e) 不可将地线接至瓦斯管或水管上。
f) 不可将装有漏电断路器电炉与此装置烤箱共接用零线，否则引发漏电开关跳闸，机器不能正常工作。
五、电炉操作流程
请按说明书中“四.安装要求”之要求接上电源相数与相位，安装好电源，在确认电源安装无误的状态下方可按以下方式开机：
1) 打开炉门，把装好工件的料车推进炉内，关好炉门，注意不能碰撞热电偶。
2) 按下启动开关，此时电源灯及控温表都将显示。
3) 控温表设定需要的温度值（控温表温度设定按附带控温表说明书操作）。
4) 按下加热开关,加热指示灯亮,控温表设定温度曲线开始加热。
5) 电炉内温度到达设定温度时, 控温仪表自动切断加热,有超温输出时报警器报警，可通过报警开关关闭报警器，温度表正常显示。
6) 按下停止开关,打开炉门，戴上高温手套把产品拉出，重新操作可按以上流程重复即可。

六、常见故障与维护
项 目
内 容
时 间
控制箱内
保持箱内清洁
随 时
炉顶盖通风孔
保持通风孔通畅
每 月
电器配电盘
保持配电盘清洁及固定螺丝牢固
每 月
接地线
保持接地状态
随 时
温度感应线
确定感应线未脱落
随 时
轴承座
定期加润滑油
每 周

七、常见故障与检修

故障现象`
原因分析
排除方法
通电后无法开机
1.电源不符合规格之要求
2.有可能零线没接上
1.接上规格上要求之电源
2.将零线接上
加热开关没有开，但温度仍然上升
1.加热交流接触器的触头粘合在一起，无法断开。
2.可控硅击穿。
1.更换接触器

2更换可控硅
炉体内部温度不均匀，异常偏高
1.热电偶反应不灵敏
2.温控仪不灵敏，动作失控
3.工件摆放不合理，炉门没关好。
1.更换热电偶
2.更换控温仪
3.改变工件放法,关好炉门。
打开加热开关，电源跳闸
1.发热器和电炉短路
2.电源总闸开关容量过小
3.主电源开关盒安装了漏电保护开关，但接线不正确
1.拆开炉体内部四周，检
查发热丝
2.更换大容量开关
3.检查线路并更正
八、注意事项及保养
1) 本机器第一次使用时可能会有一点异味或白烟产生，那是因为新产品关系，电炉烘烤一段时间后会自动消失，不影响本机性能。
2) 请勿放置任何物品于本机盖顶上，以免影响本机性能。
3) 本机视环境需要，最好装上排气管通向室外。
4) 本机使用完后先将加热开关关闭，仅让机身继续自然冷却，以延长发热丝之寿命，约温度降低至100℃后再将电源关闭。
5) 本机箱内每个星期至少清洁一次，以确保电炉良好运行，维持良好品质。
6) 本机后面通气孔须注意清洁，以便通气排水。
7) 电器配电盘每月须清洁一次并检查固定螺丝是否松脱。
8) 保养时须将总电源隔离关闭。
9) 检查接地线是否脱落。
10) 检查热电炉是否正常。
11) 检查温度感应线是否脱落。
12) 控制箱排气口接管与室外连接处是否牢固，以免控制箱内的灰尘污染无尘室，影响控制箱内常温，导致电器零件提前损坏。
◆本厂主要生产非标超高温环保工业电炉，可根据客户工艺要求和技术参数定做。本厂秉承“顾客至上，锐意进取”的经营理念，坚持“客户第一”的原则为广大客户提供优质的服务，欢迎广大客户惠顾。

2011-12-24
