电线截面选择.doc

一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。<关键点>
如：2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A、4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A
二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=<I/（5~8）>=0.125I~0.2I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）
三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种是电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI
对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220×0.8=34(A)
但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成
I=P×公用系数/Ucosф=6000×0.5/220×0.8=17(A)
也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。
估算口诀：
二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。
说明：
(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得
。由表53可以看出：倍数随截面的增大而减小。

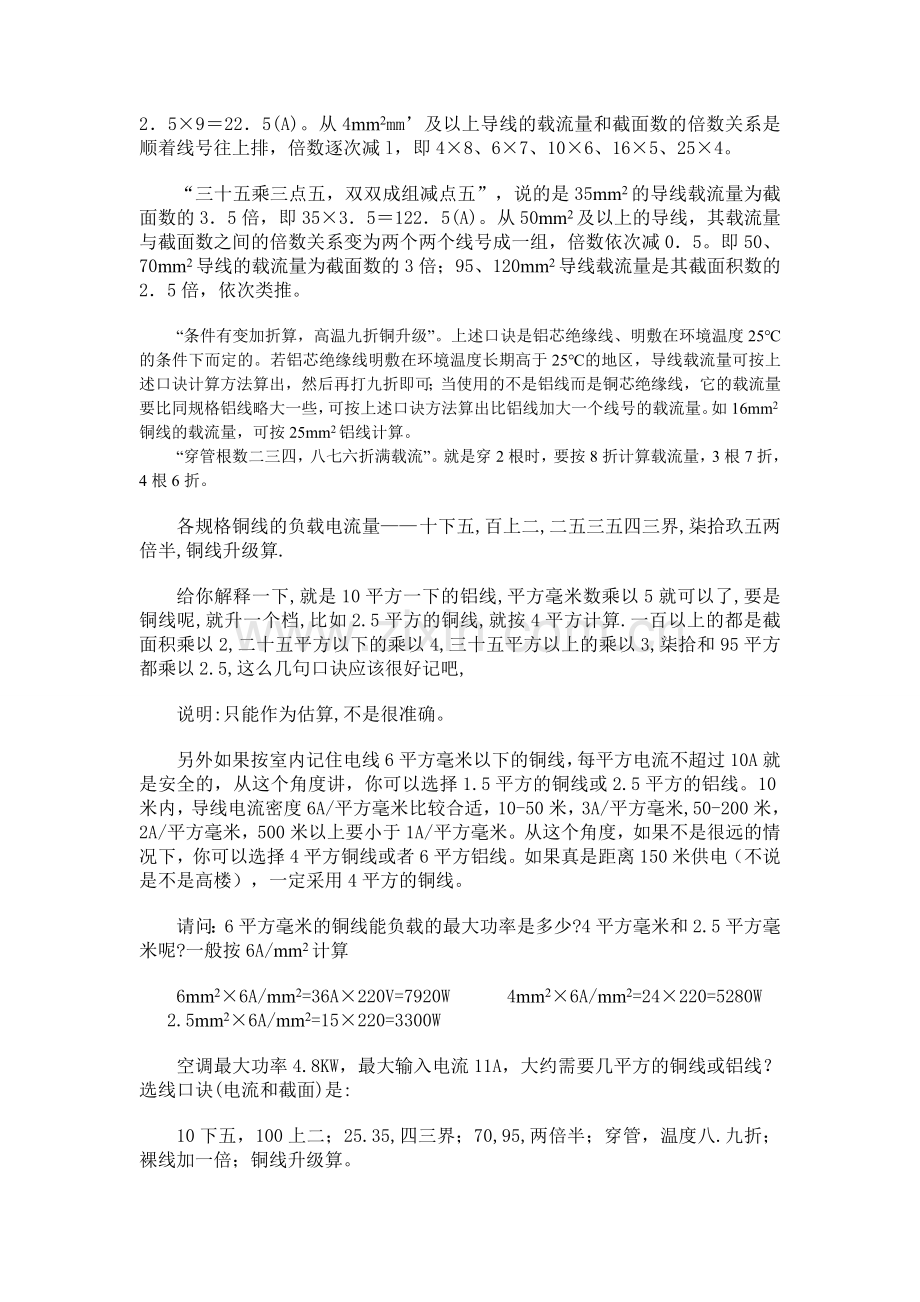

“二点五下乘以九，往上减一顺号走”说的是2．5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm2mm’导线，载流量为2．5×9＝22．5(A)。从4mm2mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm2导线的载流量为截面数的3倍；95、120mm2导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm2铜线的载流量，可按25mm2铝线计算。
“穿管根数二三四，八七六折满载流”。就是穿2根时，要按8折计算载流量，3根7折，4根6折。
各规格铜线的负载电流量—— 十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算.
给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,
说明:只能作为估算,不是很准确。
另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。
请问：6平方毫米的铜线能负载的最大功率是多少?4平方毫米和2.5平方毫米呢?一般按6A/mm2计算
6mm2×6A/mm2=36A×220V=7920W   4mm2×6A/mm2=24×220=5280W   2.5mm2×6A/mm2=15×220=3300W
空调最大功率4.8KW，最大输入电流11A，大约需要几平方的铜线或铝线？选线口诀(电流和截面)是:
10下五，100上二；25.35,四三界；70,95,两倍半；穿管，温度八.九折；裸线加一倍；铜线升级算。
常用导线规格：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240mm2。
不常用导线规格：0.5、0.75、300、400、500mm2。
2.5平的铜线=4平的铝线： 5×4=20A          再加上穿管：20×0.8=16A的电
也就是说选2.5平的铜线或4平的铝线，它们再穿管的境况下可带的16A的电流。用5000w的电器该用几平方电线国标gb4706.1-1992/1998规定的电线负载电流值（部分）
铜芯电线:铜芯线截面积允许长期电流
2.5平方毫米(16A～25A)        4平方毫米(25A～32A)    6平方毫米(32A～40A)
铝芯电线:铝芯线截面积允许长期电流
2.5平方毫米(13A～20A)      4平方毫米(20A～25A)     6平方毫米(25A～32A)
举例说明：
1、每台计算机耗电约为200～300w(约1～1.5a)，那么10台计算机就需要一条2.5平方毫米的铜芯电线供电，否则可能发生火灾。
2、大3匹空调耗电约为3000w(约14a)，那么1台空调就需要单独的一条2.5平方毫米的铜芯电线供电。
3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25a(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。
4、早期的住房(15年前)进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13a(即2800瓦)。
5、耗电量比较大的家用电器是：空调5a(1.2匹)，电热水器10a，微波炉4a，电饭煲4a，洗碗机8a，带烘干功能的洗衣机10a，电开水器4a在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换 (比如插座、空气开关等国标允许的长期电流）。
4平方是25-32A
6平方是32-40A
其实这些都是理论安全数值,极限数值还要大于这些的, 2,5平方的铜线允许使用的最大功率是:5500w.4平方的8000w,6平方9000w没问题的.
请问：知道家电的用电功率怎么求用多宽的电线？
家庭电线规格的选用，应根据家用电器的总功率来计算，然后根据不同规格电线的最大载流能力来选取合适的电线电缆。所需载流能力计算应根据下列公式：其中:
Imax＝w/u×k
Imax—为线路需要的最大电流容量，单位A
W—家用电能总功率，单位W
U—家用额定电压，单位V
k—过电压的安全系数，数值一般取1.2～1.3
其实很简单，以前学过的功率等于电压乘以电流，算出电流来，为了保证安全再给个余量而已，算出来后，再算需要电线截面积了。
对于铜线来说，现在装修都用铜线了，铝线淘汰了就不说了，电流等于8×(S的0.625次方) S为电线的截面积，单位为平方毫米，就可以求出来截面积了，国家标准也有规定，多大的截面过电流多少，下面列举一点常用BV、BVV、BVVB型电线在空气中的最大载流量：
                                                            称截面（mm2）　
允许截流量（A）                 单芯电缆　 二芯电缆　 三芯电缆
1.5　　　　　　　　　         　23　　　　 20　　　    18
2.5　　　　　　　　　　         30　　　 　25　　　 　21
4　　　　　　　　　　         　39　　　 　33　　　 　28
6　　　　　　　　　　         　50　　　 　43　　　 　36
10　　　　　　　　　           　69　　　 　59　　　 　51
根据上面载流能力公式计算出家庭用电的最大需求电流量，然后根据表里不同截面的电线所能承受的最大载流能力来选取恰当的电线。
如家用总功率为5000W，额定电压为220V，根据上式计算得电流值为27.24～29.51A，经与上表核对，选用2.5mm2的铜线较为合适。

一、 型号
　　1. 护套及绝缘层材质。
　　常见类型：
　　VV（VLV）聚氯乙烯绝缘聚氯乙烯护套电力电缆
　　VY（VLY）聚氯乙烯绝缘聚乙烯护套电力电缆
　　YJV（YJLV）交联聚乙烯绝缘聚氯乙烯护套电力电缆
　　YJY（YJLY）交联聚乙烯绝缘聚乙烯护套电力电缆
　　括号中L代表铝芯电缆
　　脚标22代表钢带铠装缘聚氯乙烯护套
　　脚标23代表钢带铠装缘聚氯烯护套
　　脚标32代表细钢丝铠装缘聚氯乙烯护套
　　脚标33代表细钢丝装缘聚氯烯护套
　　脚标42代表粗钢丝铠装缘聚氯乙烯护套
　　脚标43代表粗钢丝装缘聚氯烯护套
　　VV（VLV）类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过摄氏160度。
　　YJV（YJLV）类电缆导体运行最高额定温度为摄氏90度，短路时（持续时间小于5秒）最高温度不超过摄氏250度。
　　矿物绝缘电缆。氧化镁绝缘，铜或高温合金护套，运行最高额定温度摄氏250度。特殊用途类型：
　　由于特殊用途电缆种类繁多，在此仅做简单介绍。用于高温环境的氟塑料电缆，聚偏二氟乙烯绝缘、护套电缆连续工作温度摄氏150度，聚全氟乙丙烯绝缘、护套电缆连续工作温度摄氏100度，，聚四氟乙烯绝缘、护套电缆连续工作温度摄氏260度。用于油污染环境的丁晴复合物绝缘电缆，运行最高额定温度摄氏105度。用于经常移动环境的硅橡胶电缆，运行最高额定温度摄氏180度。此外，还有专用的低温、防水、防虫鼠害、矿用电缆等。
　　2. 电压等级
　　表示方法U0/U（Um）
　　U0为导体对地电压，U为导体与导体之间电压，Um为使用设备的系统最高电压的最大值。其中，U0按系统接地故障持续时间分为两类：第一类电缆----用于单相接地故障时间每一次一般不大于1分钟的系统，亦可用于最长不超过8小时，每年累计不超过125小时的系统；第二类电缆----用于接地故障时间更长的系统，或对电缆绝缘性能要求较高的场所。
　　例如10kV系统，如中性点经消弧线圈接地的应采用8.7/10kV电缆（或8.7/12），如中性点经小电阻接地的可采用6/10kV电缆（或6/12）。
　　二、 相线与N线截面配合
　　理论上N线的允许载流量应大于最大三相不平衡电流及零序谐波电流之和。在工程中通常在以单相设备为主的系统中，N线截面等于相线截面（即4等芯）；在三相平衡系统或以三相设备为主的系统中，N线截面大于等于相线截面的一半（即3+1芯），其中有两个例外：相线为35mm2时，N线为16mm2，相线为150mm2时，N线为70mm2。
　　在含有大量零序谐波分量的系统中，N线截面等于相线截面的2倍或根据实际需要定制。
　　三、 选择电缆截面所需考虑的因素
　　除设计手册中所要求的温升、经济电流密度、电压损失、机械强度、载流量等以外，还需注意：
　　1. 敷设距离导致的单相短路故障、接地故障保护灵敏度问题（低压系统）
　　2. 在一个工程中尽量减少、合并截面等级，利于加工定货。
　　四、 防火
　　常用电缆中，虽然聚氯乙烯护套电力电缆防水性能等方面优于聚乙烯护套电力电缆，但在火灾条件下，聚氯乙烯释放出的有害气体远超过聚乙烯。几乎所有电缆厂家都生产聚氯乙烯护套电力电缆，其中只有部分厂家同时生产聚乙烯护套电力电缆。
　　阻燃电缆：阻燃产品比非阻燃产品能提供１５倍以上的逃生时间；阻燃材料烧掉的材料仅为非阻燃材料的ｌ／２；阻燃材料的热释放率仅为非阻燃材料的ｌ／４；燃烧产品总的毒气气体量，如以一氧化碳的相当量表示，阻燃产品仅为非阻燃产品的ｌ／３；普通阻燃产品与非阻燃产品的产烟性能、产烟量无大的区别。阻燃电缆按GB12666.5-90标准分为A、B、C三类，在工程设计中宜选择A类阻燃电缆。减少在同一防火隔断（例如同一桥架、同一竖井）内的电缆数量，有助于提高电缆的阻燃能力。
　　耐火电缆：根据ＧＢｌ２６６６.６规定，耐火试验温度分为二类：Ａ类为９５０—１０００℃　考核时间为９０分钟Ｂ类为７５０—８００℃　考核时间为９０分钟。即电缆在外部火源７５０—８００℃（或９５０—１０００℃）直接燃烧下，９０分面内仍能通电，就判定为Ｂ类或Ａ类耐火电缆。
　　有机类耐火电缆在铜导体上包绕云母耐火带（耐高温８００℃）作为耐火层，然后按不同型号挤上一定厚度的正常绝缘层，最后电缆芯间填充层和最外层的护套与普通电缆一样。无机类又称为矿物质绝缘型或者氧化镁绝缘电缆，其外护套为铜管或特种合金管，在外护套和铜芯导体之间填充氧化镁作为绝缘材料，由于氧化镁的熔点为２８００℃，铜管（外护套）的熔点为１０８３℃，特种合金管可以保证在825℃无变形，因此只要外护套不受破坏，该电缆就能正常工作，其耐火性能远超过有机类耐火电缆。在工程设计中不要轻易提出要求使用A类耐火电缆，因为NH-YJV或NH- VV一般都达不到A类要求，而矿物质绝缘电缆耐火性能虽然优异，但造价远高于普通耐火电缆，对施工的要求更加严格，另外由于是独芯电缆，各相对N、对PE间距不同，单相短路、接地短路阻抗（电抗）有一定差异。
　　五、 相关名词
　　氧指数：是指在规定条件下，固体材料在氧、氮混合气流中，维持平稳燃烧所需的最低氧含量。氧指数高表示材料不易燃烧，氧指数低表示材料容易燃烧
　　材料的氧指数（LOI）与其阻燃性的对应关系如下：
　　LOI < 23 可燃
　　LOI 24 - 28 稍阻燃
　　LOI 29 - 35 阻燃
　　LOI > 36 高阻燃
　　耐火电缆（Ｆｉｒｅ ｒｅｓｉｓｔａｎｔ ｃａｂｌｅｓ），简称为ＦＳ电缆。这种电缆不易着火致完全烧毁，在火灾中及火灾后尚能继续工作，保证救火过程中的用电需要。
　　阻燃电缆（Ｆｌａｍｅ ｒｅｔａｒｄａｎｔ ｃａｂｌｅｓ），简称为ＦＲ电缆。普通聚合物，在燃点以上的火焰中都会燃烧。ＦＲ阻燃电缆的特点是单根电缆垂直燃烧时可阻止火焰蔓延，火焰移去后会自动熄灭。
　　低延阻燃电缆（Ｒｅｄｕｃｅｄ ｆｌａｍｅ ｐｒｏｐａｇａｔｉｏｎ ｃａｂｌｅｓ），简称为ＦＲＲ电缆。其特点是能通过多根电缆垂直托架敷设的阻燃试验，在试验中集中成束电缆中所含可燃物质比单根电缆多但要求其火焰蔓延能受到控制。
　　低烟无卤阻燃（Ｌｏｗ ｓｍｏｋｅ ｚｅｒｏ ｈａｌｏｇｅｎ ｃａｂｌｅｓ），简称ＦＯＨ电缆。ＦＯＨ电缆的特点是燃烧时既具有ＦＲ或ＦＲＲ阻燃能力，又不会排放ＨＣＩ等有毒气体，所散发的烟雾也非常稀薄。
同心导体电力电缆：N线（或PEN）均匀外包于各相线外侧，与各相线距离均等，有利于均衡、降低各相对N的电抗。

BV绝缘电线载流量（明敷及穿管）
2007/08/13 01:31 P.M.
型 号
BV
额定电压（KV）
0.45/0.75
导体工作温度（°C）
70
环境温度（°C）
30
35
40
30
35
40
导线排列
O-S-O-S-O

导线根数

2~4
5~8
9~12
12 以上
2~4
5~8
9~12
12     以上
2~4
5~8
9~12
12 以上
标称截面（mm 2）
明敷载流量（A）
导线穿管敷设载流量（A）
1.5
23
22
20
13
9
8
7
12
9
7
6
11
8
7
6
2.5
31
29
27
17
13
11
10
16
12
10
9
15
11
9
8
4
41
39
36
24
18
15
13
22
17
14
12
21
15
13
11
6
53
50
46
31
23
19
17
29
21
18
16
20
20
16
15
10
74
69
64
44
33
28
25
41
31
26
23
38
29
24
21
16
99
93
86
60
45
38
34
57
42
35
32
52
39
32
29
25
132
124
115
83
62
52
47
77
57
48
43
70
53
44
39
35
161
151
140
103
77
64
58
96
72
60
54
88
66
55
49
50
201
189
175
127
95
79
71
117
88
73
66
108
81
67
60
70
259
243
225
165
123
103
92
152
114
95
85
140
105
87
78
95
316
297
275
207
155
129
116
192
144
120
108
176
132
110
99
120
374
351
325
245
184
153
138
226
170
141
127
208
156
130
117
150
426
400
370
288
216
180
162
265
199
166
149
244
183
152
137
185
495
464
430
335
251
209
188
309
232
193
174
284
213
177
159
240
592
556
515
396
297
247
222
366
275
229
26
336
252
210
189

导线截面的选择
导线截面的选择
㈠ 导线选择的内容
导线选择的内容包括型号及敷设方式的选择、导线截面的选择两大部分。
型号 ：可反映导线的材料和绝缘方式。如BX型表示铜芯橡皮线。BLX型则表示铝芯橡皮线。BV型表示铜芯塑料线；BLV型则表示铝芯塑料线，等等。
敷设方式：导线型式（型号）应与所选择的敷设方式 及环境条件相适应。
导线截面：是导线选择的主要内容，直接影响着技术经济效果。在图纸中表示时，导线的敷设方式、敷设部位、截面和根数通常写在型号的后面，截面的单位为mm2。如：BV－3×25+1×16/SC32-WC-FC表示3根25 mm2、1根16 mm2的塑料绝缘铜芯导线穿φ32钢管，沿墙、沿地板（暗）敷设（WC、FC表示敷设部位及方式）。
㈡ 导线截面的选择
为了保证供电系统安全、可靠、优质、经济地运行，导线和电缆截面的选择必须满足以下条件：
⑴ 发热条件 导线和电缆（含母线）在通过计算电流时产生的发热温度，不应超过其正常运行时的最高允许温度。
⑵ 电压损耗 导线和电缆在通过计算电流时产生的电压损耗，不应超过正常运行时允许的电压损耗值。对于工厂内较短的高压线路，可不进行电压损耗校验。
⑶ 经济电流密度 高压线路及特大电流的低压线路，一般应按规定的经济电流密度选择导线和电缆的截面，以使线路的年运行费用（包括电能的损耗费）接近于最小，节约电能和有色金属。所选截面，称为“经济截面”。此种选择原则，称为“年费用支出最小”原则。但对建筑园区内较短的10KV及以下的高压线路和母线，可不按经济电流密度选择。
⑷ 机械强度 导线的截面应不小于最小允许截面。由于电缆的机械强度很好，因此电缆不校验机械强度，但需要校验短路热稳定度。
此外，对于绝缘导线和电缆，还需要满足工作电压的要求。
１、三相系统相线截面的选择
电流通过导线，要产生能耗，使导线发热。裸导线的温度过高时，会使接头处的氧化加剧，增大接触电阻，使之进一步氧化，如此恶性循环，最后可发展到断线。而绝缘导线和电缆的温度过高时，可使绝缘加速老化甚至烧毁，或引起火灾。因此，导线正常发热温度不得超过导线额定负荷时的最高允许温度（如常用的BV塑料绝缘导线最高允许温度为65℃）。
按发热条件选择三相系统中的相线截面时，应使其允许载流量Ial不小于通过相线的计算电流I30，即
Ial ≥ I30
所谓导线的允许载流量，就是在规定的环境温度及相应的敷设条件下，导线能够连续承受而不致使其稳定温度超过允许值的最大电流。BV铜芯塑料绝缘导线穿钢管敷设时的载流量见有关设计手册。应该注意的是同一导线截面，在不同的敷设条件下其允许载流量是不同的，甚至相差很大。如果导线敷设地点的环境温度与导线允许载流量所采用的环境温度不同时，则导线的允许载流量应乘以温度校正系数Ｋθ

式中θal为导线额定负荷时的最高允许温度；θ0为导线的允许载流量所采用的环境温度；θ1为导线敷设地点实际的环境温度。
这里所说的“环境温度”，是按发热条件选择导线和电缆的特定温度。在室外，环境温度一般取当地最热月平均最高气温。在室内，则取当地最热月平均最高气温加5℃。对土中直埋的电缆，则取当地最热月地下0.8～1m的土壤平均温度，亦可近似地取为当地最热月平均气温。
２、中性线和保护线截面的选择
⑴ 中性线（N线）截面的选择
三相四线制系统中的中性线，要通过系统的不平衡电流和零序电流，因此中性线的允许载流量，不应小于三相系统的最大不平衡电流，同时应考虑谐波电流的影响。
一般三相四线制线路的中性线截面A0，应不小于相线截面Aj的50%，即
A0 ≥0.5Aj
由三相四线制线路引出的两相三线线路和单相线路，由于其中性线电流与相线电流相等，因此它们的中性线截面A0应与相线截面Aj相等，即
A0 = Aj
对于三次谐波电流相当突出的三相四线制线路，由于各相的三次谐波电流都要通过中性线，使得中性线电流可能接近甚至超过相电流，因此这种情况下，中性线截面A0宜等于或大于相线截面Aj，即
A0 ≥Aj
⑵ 保护线（PE线）截面的选择
保护线要考虑三相系统发生单相短路故障时单相短路电流通过时的短路热稳定度。
根据短路热稳定度的要求，保护线（PE线）截面APE，按GB50054?95《低压配电设计规范》规定：
① 当A≤16mm2时 　　　　APE ≥Aj
② 当16mm2＜A≤35mm2时 　　　 APE ≥16mm2
③ 当A＞35mm2时 　　　APE ≥0.5Aj
⑶ 保护中性线（PEN线）截面的选择
保护中性线兼有保护线和中性线的双重功能，因此其截面选择应同时满足上述保护线和中性线的要求，取其中的最大值。
如果已知主机的功率（w），可按下式计算电流I=P/（1.732X380XCOSφ），估算按每2A/KW计。
导线的载流量与导线的敷设方式、种类、环境温度、根数等有关。
一般可按下面估算，精确的可查有关导线的载流量表
导线的截面  1.0 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300
电流值（A） 10 15 25 30 40 50 64 95 120 150 170 220 240 300 370 420 500
