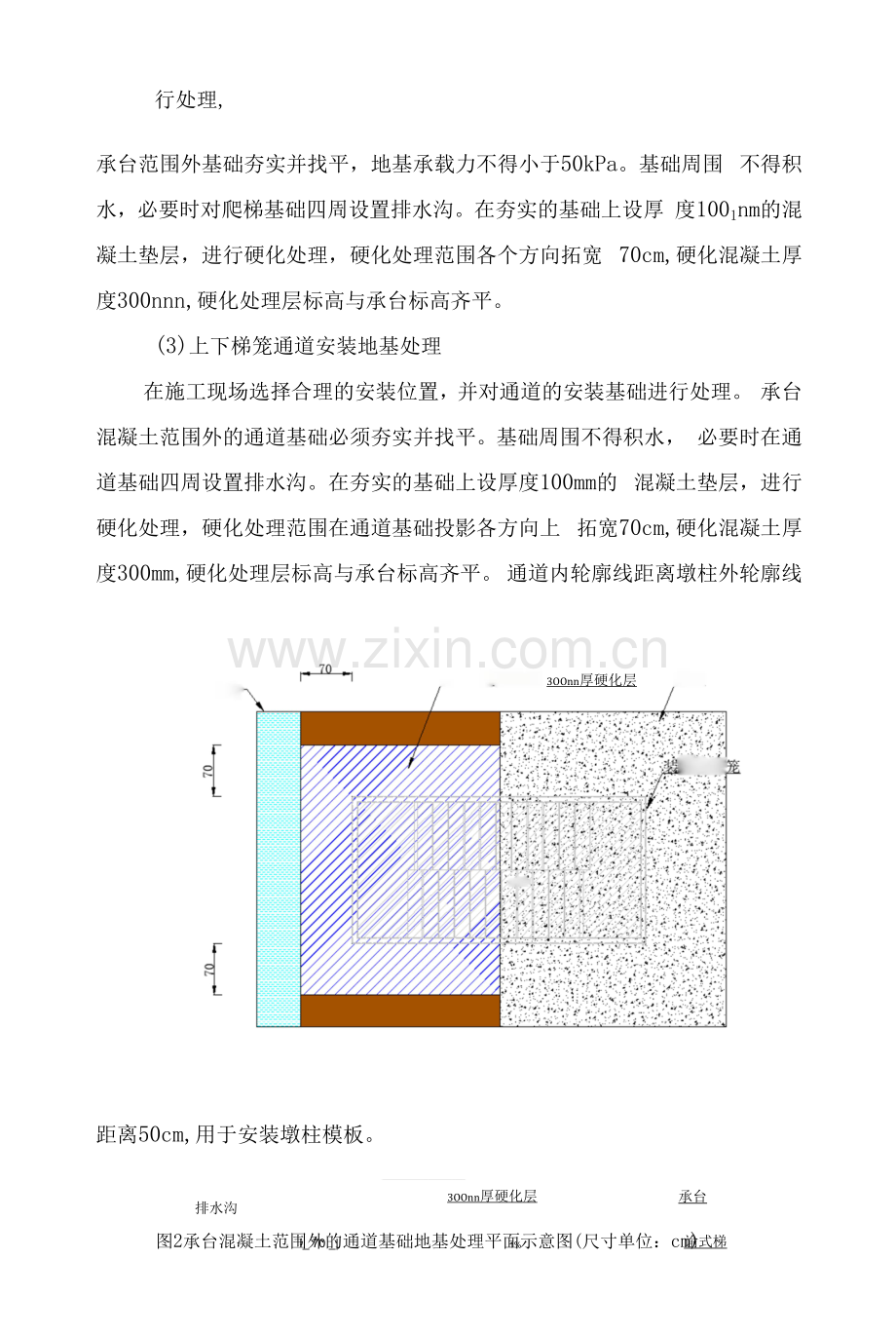

梯笼安装施工方法现浇箱梁施工人员上下通道采用重型梯笼，单节尺寸为3. 0m长义2.0m宽义2.0m高，梯笼主体结构主要由立柱（80X80X4mm方钢 管）、框架平台（横梁80X80X4mm方钢管，垂直导向柱100X100X6mm方钢管）、楼梯（花纹钢板16mm）、四周平安防护网、附着件（梯笼专用连接端）组成。如下列图所示:图.1平安爬梯结构示意图（1）安装前准备梯笼安装前应先对安装人员进行平安技术的培训和对质量及 平安要求详细交底。安装班组人员要明确分工，确定指挥人员，设置平安警戒区,挂设平安警示标志，并派监护人员排除作业障碍。根据设计安装部位地面标高，核对安装高度。(2)梯笼安装在施工现场选择合理的安装位置，对梯笼的安装基础进行处理,承台范围外基础夯实并找平，地基承载力不得小于50kPa。基础周围 不得积水，必要时对爬梯基础四周设置排水沟。在夯实的基础上设厚 度1001nm的混凝土垫层，进行硬化处理，硬化处理范围各个方向拓宽 70cm,硬化混凝土厚度300nnn,硬化处理层标高与承台标高齐平。(3)上下梯笼通道安装地基处理在施工现场选择合理的安装位置，并对通道的安装基础进行处理。 承台混凝土范围外的通道基础必须夯实并找平。基础周围不得积水， 必要时在通道基础四周设置排水沟。在夯实的基础上设厚度100mm的 混凝土垫层，进行硬化处理，硬化处理范围在通道基础投影各方向上 拓宽70cm,硬化混凝土厚度300mm,硬化处理层标高与承台标高齐平。 通道内轮廓线距离墩柱外轮廓线距离50cm,用于安装墩柱模板。3OOnn厚硬化层3OOnn厚硬化层谕式梯1%排水沟承台I_ 70 _|图2承台混凝土范围外的通道基础地基处理平面示意图(尺寸单位：cm)图3承台混凝土范围外的通道基础地基处理立面示意图(尺寸单位：cm)(4)上下通道安装流程上下通道根据现场施工进度需求，采用塔吊或履带吊进行逐层安 装，其大致流程如下：采用预埋M20的地脚螺栓或采相同强度膨胀螺栓间定安装基 座。将梯笼首层平台安装在基座上，调好水平后锁紧紧固螺栓；将四根立柱通过M20X130的高强螺栓分别安装在平台上，注 意：先预穿好螺栓，待下层平台与立柱上部连接调整平正后再将螺栓 拧紧。安装时保证立杆的垂直度在千分之一之内；将第二层的平台安装在四根立柱的顶部，调整水平后锁紧紧固 螺栓。注意：先预穿好螺栓，待下层平台与立柱上部连接调整平正后 再将螺栓拧紧；将楼梯通过螺栓安装在上下平台之间，扶手安装在楼梯内侧;安装防护网：先安装好侧面防护网，最后安装下部平安门；重复上述-步骤，直至工作高度；每隔2m,梯笼与梯笼间安装走道平台。(5)上下通道安装要求附墙杆设计采用双拼槽10型钢（或不小于该截面特性的其他型号），口字型设置。扶墙是提高防护架整体稳定性的有效措施。上下通道总高度大于15m,应设置附墙。附墙安装在近梯段平台处，附墙杆采用双拼槽10 型钢制作与立柱钢管联结，平安施工平台每安装6m设置一道附墙。 预埋位置分别位于墩柱6m、12nl标高处，扶墙通过锚板+锚锥的预埋 件与墩柱进行连接。扶用卜A断面图20m厚锚板图4扶墙构造示意图（尺寸单位：cm）连墙件的设置应靠近梯段平台处设置，距楼梯平台不大于 600mmo附墙件宜水平设置，当不能水平设置时，连接梯笼架体一端应 低于与墩柱相连的一端，连墙件的坡度小于1：3。梯笼连墙件每隔18nl设置一道回字形抱箍。本标段施工高度小于30m,最多9人同时上下。
