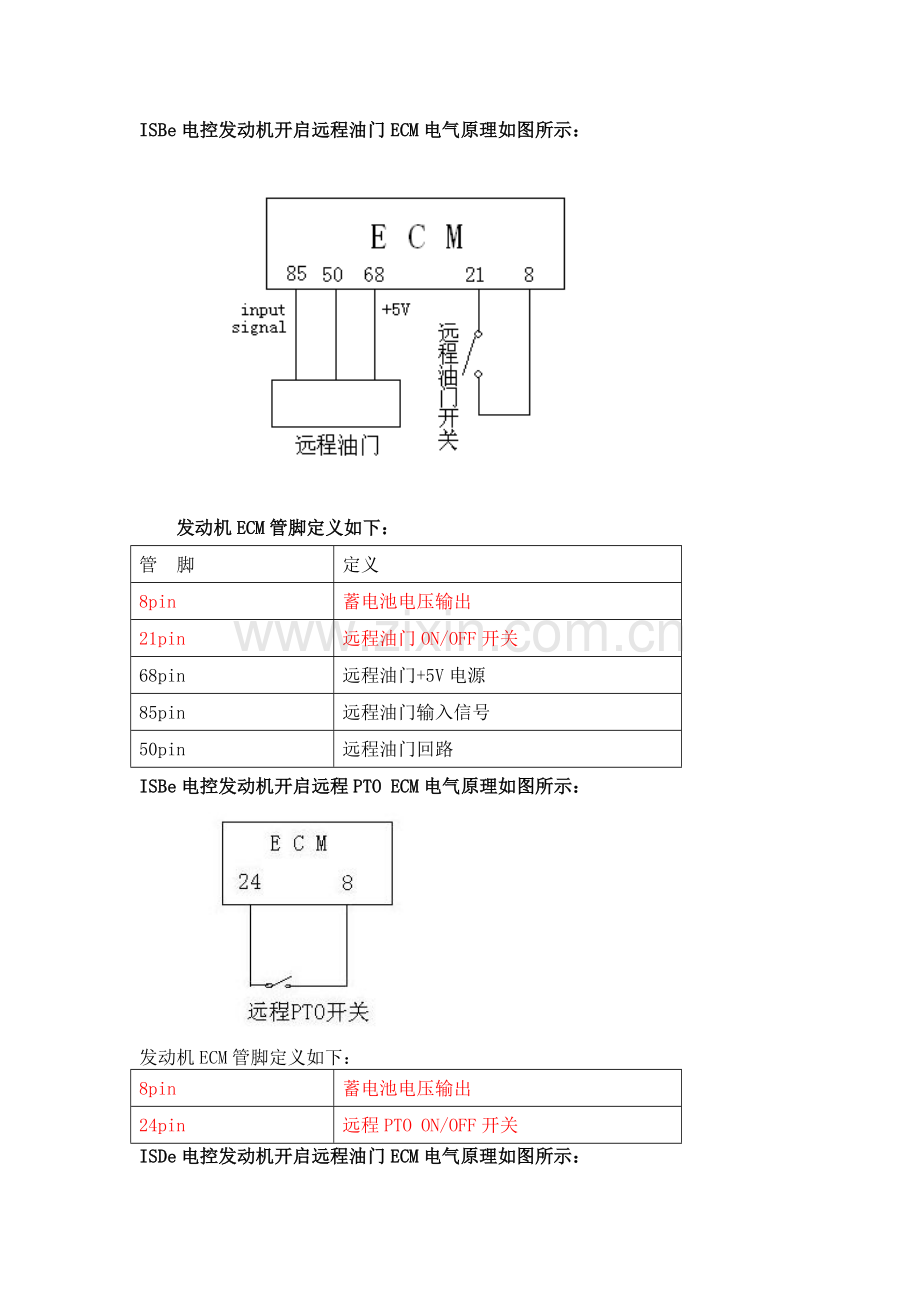

ISBe电控发动机开启远程油门ECM电气原理如图所示：

发动机ECM管脚定义如下：
管　脚
定义
8pin
蓄电池电压输出
21pin
远程油门ON/OFF开关
68pin
远程油门+5V电源
85pin
远程油门输入信号
50pin
远程油门回路
ISBe电控发动机开启远程PTO ECM电气原理如图所示：

发动机ECM管脚定义如下：
8pin
蓄电池电压输出
24pin
远程PTO ON/OFF开关

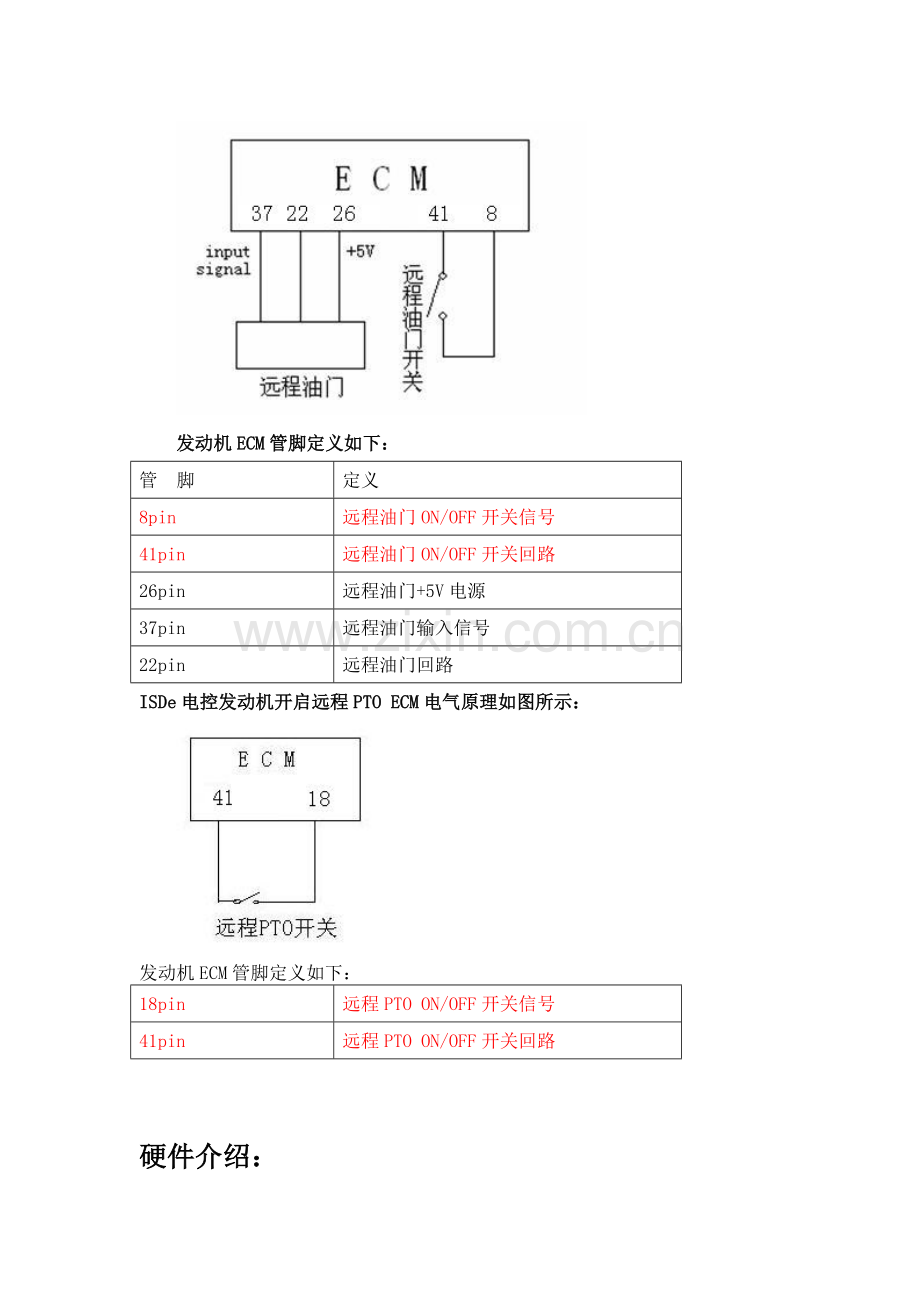

ISDe电控发动机开启远程油门ECM电气原理如图所示：

发动机ECM管脚定义如下：
管　脚
定义
8pin
远程油门ON/OFF开关信号
41pin
远程油门ON/OFF开关回路
26pin
远程油门+5V电源
37pin
远程油门输入信号
22pin
远程油门回路
ISDe电控发动机开启远程PTO ECM电气原理如图所示：

发动机ECM管脚定义如下：
18pin
远程PTO ON/OFF开关信号
41pin
远程PTO ON/OFF开关回路

硬件介绍：
ISBe电控发动机的ECM由BOSCH公司制造，型号为CM800（下左图为CM800电控模块）安装在发动机缸体（左侧）工作电压24VDC

ECM上有三个接口，分别是89针的OEM线束接口、36针的传感器线束接口和16针的喷油器线束接口。下左图为OEM 89针线束接口，右图为改装时所用线束拆卸工具

ISDe、ISLe都采用大陆公司功能更强大的CM2150 控制模块

线束拆卸工具以及线束图片：

手旋式远程油门图片：

远程油门功能定义：
远程油门，顾名思义，就是在较远的地方（驾驶室以外）使用的油门，提供了除了司机的加速脚踏板外的一种控制发动机的方法。
用途
这一般是控制直接与发动机转速有关的辅助功能，如某个泵的运转，同时汽车又停止的时候。
几点说明：
1. 远程油门开关可以开启或关闭远程油门的功能。
2．远程油门控制发动机转速与主油门功能一样。
3．当远程油门起作用时，主油门失效。
4．远程油门的改装方式可以从发动机ECM处进行改装。
PTO 功能定义：
PTO（Power Take Off）是一种控制发动机以恒定速度运行的功能，并且发
动机的转速不随负荷的变化而变化。
用途：
发动机除驱动车辆行驶外，还能用于其它用途，驱动如：液压泵、水泥搅拌车、水泥泵车、垃圾车。
工作原理及操作方法：
当启动PTO 功能后，发动机将运行在设定的速度，转速不再由驾驶室内油门位置决定。
关于PTO， 我们有两种形式的PTO供您选择： 本地PTO和远程PTO。
本地 PTO通常是在驾驶室里面操作的。 装有三个开关， on/off 开关， set（-）开关，resume （+）开关，东风车两个可选速度。 对PTO的操作是： 首先闭合on/off开关，此时发动机进入PTO等待状态， 在触发（注意只是触发）一下set(-)或者resume(+)开关。 触发set开关时发动机进入有set开关设置的转速； 触发resume开关时， 发动机进入有resume开关设置的转速。此两种转速我们都可以根据客户的需要进行设置。操作员也可持续按住set(-)或者resume(+)开关来增加或者减小PTO转速。 在PTO运行过程中，如果断开on/off开关， 发动机退出PTO， 回到怠速。
  远程PTO通常是在驾驶室之外使用的，当然如果需要的话也可以在驾驶室使用， 远程的含义就是他的控制线可以设计的很长， 在相当远的范围内都可以对PTO进行操作。它装有一个开关，五个可选速度。 对远程PTO的操作是：首先将远程PTO开关闭合， 此时发动机进入远程PTO等待状态。然后将开关断开后迅速合上（操作时间小于0.5s）发动机进入远程PTO转速1；再将开关断开后迅速合上，发动机进入远程PTO转速2.....以此类推，一直到发动机转速5，在远程PTO转速5状态下，如再断开/闭合操作一次，则返回到远程PTO转速1。五种转速我们都可以根据需要进行设置。如果断开开关，则发动机退出远程PTO。
