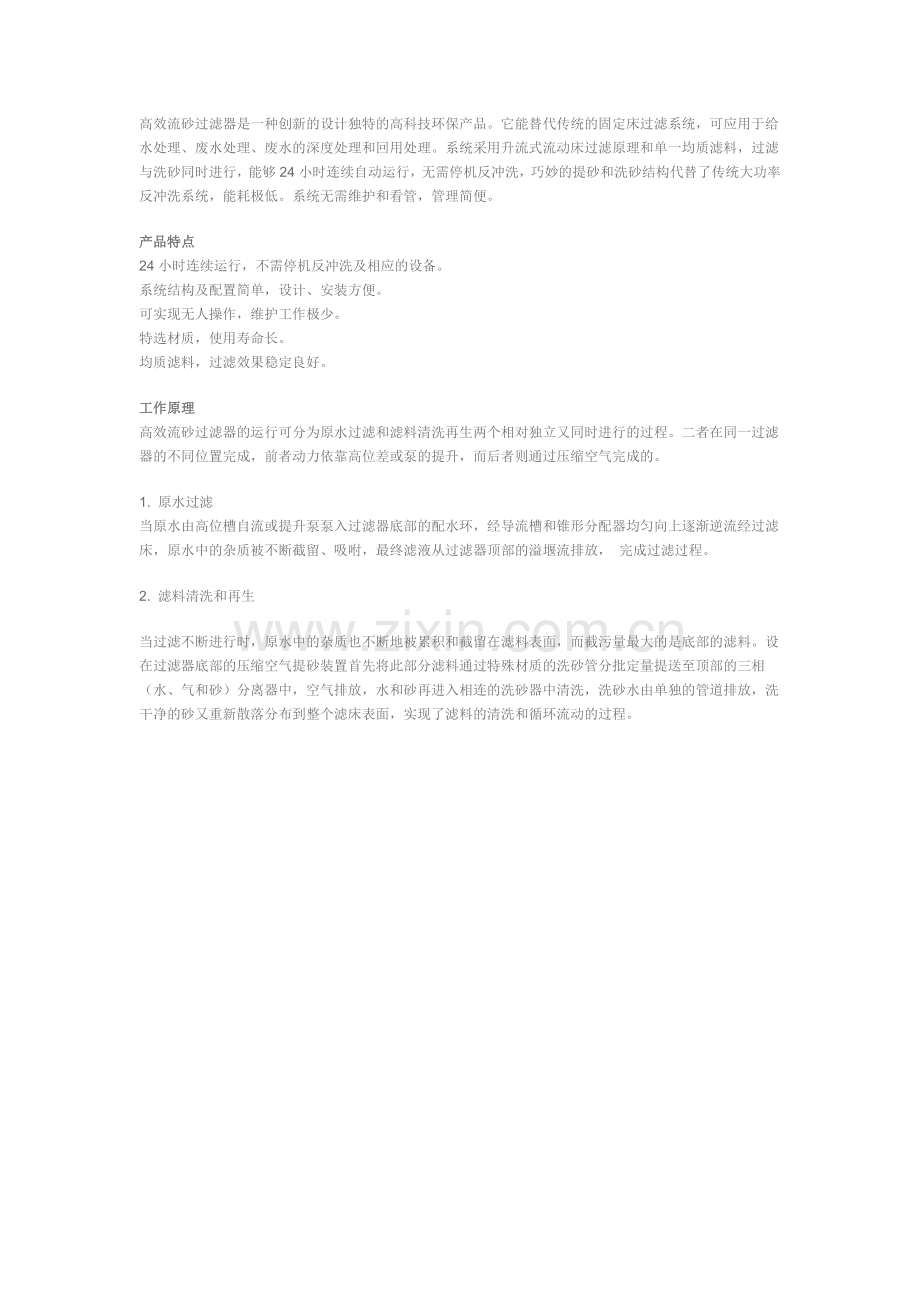

器高效流砂过滤.doc

高效流砂过滤器是一种创新的设计独特的高科技环保产品。它能替代传统的固定床过滤系统，可应用于给水处理、废水处理、废水的深度处理和回用处理。系统采用升流式流动床过滤原理和单一均质滤料，过滤与洗砂同时进行，能够24小时连续自动运行，无需停机反冲洗，巧妙的提砂和洗砂结构代替了传统大功率反冲洗系统，能耗极低。系统无需维护和看管，管理简便。
产品特点
24小时连续运行，不需停机反冲洗及相应的设备。
系统结构及配置简单，设计、安装方便。
可实现无人操作，维护工作极少。
特选材质，使用寿命长。
均质滤料，过滤效果稳定良好。
工作原理
高效流砂过滤器的运行可分为原水过滤和滤料清洗再生两个相对独立又同时进行的过程。二者在同一过滤器的不同位置完成，前者动力依靠高位差或泵的提升，而后者则通过压缩空气完成的。
1. 原水过滤
当原水由高位槽自流或提升泵泵入过滤器底部的配水环，经导流槽和锥形分配器均匀向上逐渐逆流经过滤床，原水中的杂质被不断截留、吸咐，最终滤液从过滤器顶部的溢堰流排放， 完成过滤过程。
2. 滤料清洗和再生
当过滤不断进行时，原水中的杂质也不断地被累积和截留在滤料表面，而截污量最大的是底部的滤料。设在过滤器底部的压缩空气提砂装置首先将此部分滤料通过特殊材质的洗砂管分批定量提送至顶部的三相（水、气和砂）分离器中，空气排放，水和砂再进入相连的洗砂器中清洗，洗砂水由单独的管道排放，洗干净的砂又重新散落分布到整个滤床表面，实现了滤料的清洗和循环流动的过程。

适用范围
·各类给水的过滤处理
·污水的深度处理
·工作和城市污水的回用处理

应用范例 – 城市污水回用处理(PAC加入量: 8mg/L)
原水
出水
浊度
(NTU)
SS
(mg/l)
CODcr
(mg/l)
BOD5
(mg/l)
浊度
(NTU)
SS
(mg/l)
CODcr
(mg/l)
BOD5
(mg/l)
9-35
41.0
24.0
14.0
0.7-4.0
2.5
15
2.2
应用范例 – 工业废水回用处理(PAC加入量: 10-30mg/L)
原水
出水
SS
(mg/l)
CODcr
(mg/l)
BOD5
(mg/l)
SS
(mg/l)
CODcr
(mg/l)
BOD5
(mg/l)
44
60
18
5
42
14
规格参数
型号
过滤面积
(m2)
直径Φ
(mm)
池高
(mm)
处理水量
(m3/h)
配套空气量
(l/min)
P-10
1.0
1150
4340
4840
6-10
50
P-15
1.5
1400
4590
5090
9-15
70
P-20
2.0
1600
5000
5500
12-20
100
P-30
3.0
2000
5400
5900
18-30
120
P-40
4.0
2260
5760
6260
24-40
150
P-55
5.5
2650
6110
6610
33-55
180
混凝土高效流砂过滤器
—专为大水量过滤提供的专有设备

优点
·过滤与洗砂同时连续进行
·处理水量大，从容应对水量波动
·中心提砂，结构紧凑，占地面积小
·没有运动部件，易于操作管理
·过滤单元选材精良，使用寿命长
·池体采用混凝土结构布置灵活,节省投资
·运行成本低
·适用行业范围广

CAF®涡凹气浮系统是世界独创的专利水处理设备，也是美国商务部和环保局的出口推荐技术。CAF®涡凹气浮系统是美国麦王环保能源集团专利产品，享有独家制造许可证。此系统不仅设备简单，而且操作和维修非常容易，特别适合中国的国情，是工业和市政污水处理的最佳选择。另外，相对其它传统的气浮技术，无论是运行费用还是操作繁易程度，CAF®都具有较强的优势。CAF®涡凹气浮系统在美国享有极高的声誉，目前在全世界各地都有着广泛的应用。
CAF®的优点：

无噪音 槽内没有需要维修的部件
不需要循环泵 所有的运动部件随手可及
不需要空压机 设备整体性好，安装方便
不需要高压泵 节省运行费用40%--90%
不需要压力容器 节省占地面积40%--60%
不需要地下管线 每台CAF®的曝气机功率仅2.2KW
不需要清理喷嘴 即时启动，可频繁关启

CAF®示意图

注：根据水质水量的不同，外形尺寸、内部结构和配置有所变化。
自从1997年美国麦王公司将第一台CAF®涡凹气浮系统引进中国以来，CAF®技术现已逐渐赢得了环保界的认可和赞许，用户已达200余家。每年仅在中国经过CAF®涡凹气浮处理的各类废水已超过200,000,000吨，节约用电40,000,000KWH，该技术的诞生和应用创造巨大的社会、环境和经济效益。

CAF®"硬碰硬"经济参数比较
本比较以2000吨/天，没有化学进料系统的设备为基础
本比较由世界著名ERM环保公司进行和完成
处理方法
设备占地（M2）
能量消耗（KW）
投资比例
DAF（溶气气浮）
60
22.4
1.37
IAF（散气气浮）
30
10.0
1.18
CAF®（涡凹气浮）
19.3
2.6
1.00
CAF®规格参数
型号
流量(m3/h)
池长(m)
池宽(m)
池深(m)
曝气机数量
总功率(kw)
CAF-10
10
3.0
1.2
1.2
1
1.87
CAF-15
15
4.0
1.2
1.2
1
1.87
CAF-20
20
4.5
1.2
1.2
1
1.87
CAF-30
30
4.3
1.5
1.8
1
2.99
CAF-50
50
5.3
1.8
1.8
1
2.99
CAF-60
60
6.5
1.8
1.8
1
2.99
CAF-75
75
6.5
2.4
1.8
1
2.99
CAF-100
100
7.7
2.4
1.8
1
2.99
CAF-125
125
9.1
2.4
1.8
1
2.99
CAF-150
150
11.1
2.4
1.8
1
2.99
CAF-200
200
15.1
2.4
1.8
2
5.42
CAF-250
250
16.7
2.4
1.8
2
5.42
CAF-320
320
15.1
3.1
1.8
3
7.86
CAF-400
400
16.7
3.6
1.8
4
10.31
CAF-500
500
20.9
4.3
1.8
4
10.31
CAF-600
600
22.7
4.8
1.8
5
12.56
CAF-700
700
26.5
4.8
1.8
5
12.56
CAF-800
800
28.0
5.0
1.8
6
15

注：根据水质水量的不同，外形尺寸、内部结构和配置有所变化。
CAF®涡凹气浮系统是美国麦王环保能源集团的专利产品，受美国和中国专利法保护。
