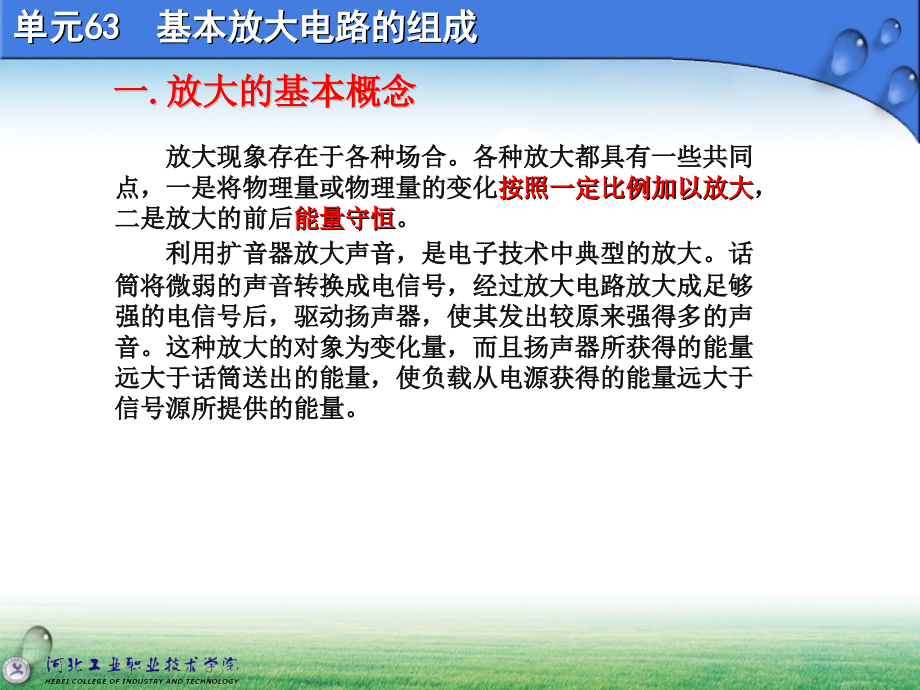

单元,63,基本放大电路的组成,一,.,放大的基本概念,放大现象存在于各种场合。各种放大都具有一些共同点，一是将物理量或物理量的变化,按照一定比例加以放大,，二是放大的前后,能量守恒,。,利用扩音器放大声音，是电子技术中典型的放大。话筒将微弱的声音转换成电信号，经过放大电路放大成足够强的电信号后，驱动扬声器，使其发出较原来强得多的声音。这种放大的对象为变化量，而且扬声器所获得的能量远大于话筒送出的能量，使负载从电源获得的能量远大于信号源所提供的能量。,一,.,放大的基本概念,可以看出放大电路的,本质是能量的控制和转换,。在输入信号的作用下，通过放大电路将直流电源的能量转换成负载所获得的能量，使负载从电源获得的能量大于信号源所提供的能量。,因此，电子电路放大的,基本特征是功率放大,，即负载上总是获得比输入信号大得多的电压或电流。,能够控制能量的元件称为,有源元件,，因而在放大电路中必须存在有源元件，如三极管和场效应管等。,二.共发射极基本放大电路组成,放大电路在组成时须遵循几个原则：,(1),必须根据所用放大管的类型提供直流电源，以便设置合适的静态工作点，并作为输出的能源。对于三极管放大电路，应使三极管的发射结正偏，集电结反偏。,(2),电阻的取值合适，与电源配合，使放大管有合适的静态工作电流。,(3),输入信号必须能够作用于放大管的输入回路。,(4),当负载接入时，必须保证放大管输出回路的动态电流能够作用于负载，从而使负载获得比输入信号大得多的信号电流或信号电压。,共发射极基本电路,U,C,R,S,u,s,R,B,U,B,R,C,C,1,C,2,T,+,+,+,R,L,+,+,u,i,+,u,o,+,+,+,u,BE,u,CE,i,C,i,B,i,E,二.共发射极基本放大电路组成,双极型三极管,T,放大元件,i,C,=,i,B,。需要保证,发射结正偏,集电结反偏,使三极管工作在放大区。,基极电源,U,B,与基极电阻,R,B,使,发射结处于正偏,，,并提供大小,适当的基极电流,。,共发射极基本电路,U,C,R,S,u,s,R,B,U,B,R,C,C,1,C,2,T,+,+,+,R,L,+,+,u,i,+,u,o,+,+,+,u,BE,u,CE,i,C,i,B,i,E,二,.,共发射极基本放大电路组成,集电极电源,U,C,为电路,提供能量,。,并保证,集电结反偏,。,集电极电阻,R,C,将变化的,电流转变为,变化的,电压,。,共发射极基本电路,U,C,R,S,u,s,R,B,U,B,R,C,C,1,C,2,T,+,+,+,R,L,+,+,u,i,+,u,o,+,+,+,u,BE,u,CE,i,C,i,B,i,E,二,.,共发射极基本放大电路组成,信号源,负载,耦合电容,C,1,、,C,2,隔离,输入、输出与放大电路,直流,的联系，同时使信号顺利输入、输出。,二,.,共发射极基本放大电路组成,共发射极基本电路,U,C,R,S,u,s,R,B,U,B,R,C,C,1,C,2,T,+,+,+,R,L,+,+,u,i,+,u,o,+,+,+,u,BE,u,CE,i,C,i,B,i,E,+U,CC,R,S,u,s,R,B,R,C,C,1,C,2,T,+,+,+,R,L,u,i,+,u,o,+,+,+,u,BE,u,CE,i,C,i,B,i,E,单电源供电时常用的画法,为了提高抗干扰能力，放大电路中往往只使用一个直流电源。,
