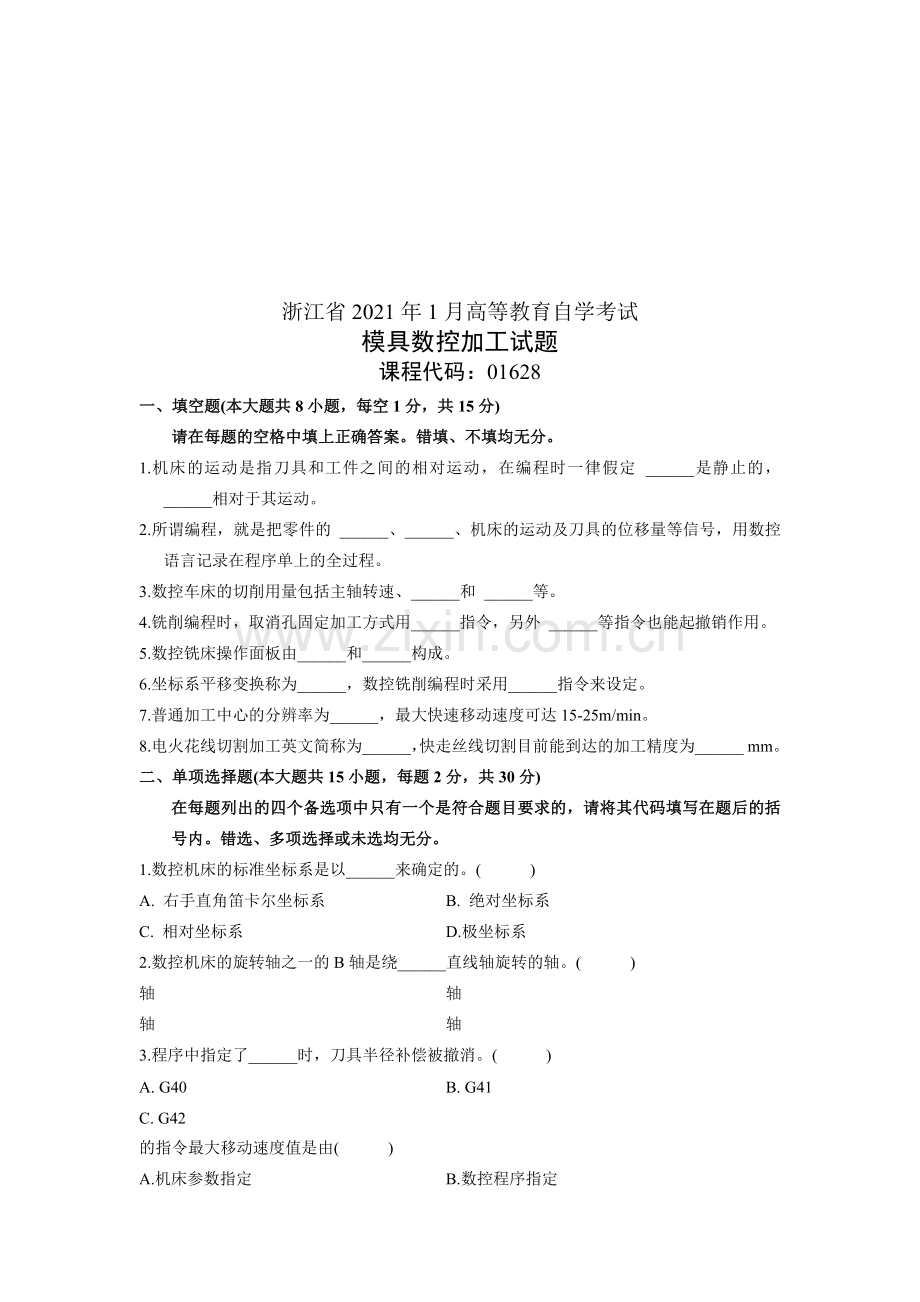

浙江省2021年1月高等教育自学考试
模具数控加工试题
课程代码：01628
一、填空题(本大题共8小题，每空1分，共15分)
请在每题的空格中填上正确答案。错填、不填均无分。
1.机床的运动是指刀具和工件之间的相对运动，在编程时一律假定 ______是静止的， ______相对于其运动。
2.所谓编程，就是把零件的 ______、______、机床的运动及刀具的位移量等信号，用数控语言记录在程序单上的全过程。
3.数控车床的切削用量包括主轴转速、______和 ______等。
4.铣削编程时，取消孔固定加工方式用______指令，另外 ______等指令也能起撤销作用。
5.数控铣床操作面板由______和______构成。
6.坐标系平移变换称为______，数控铣削编程时采用______指令来设定。
7.普通加工中心的分辨率为______，最大快速移动速度可达15-25m/min。
8.电火花线切割加工英文简称为______，快走丝线切割目前能到达的加工精度为______ mm。
二、单项选择题(本大题共15小题，每题2分，共30分)
在每题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多项选择或未选均无分。
1.数控机床的标准坐标系是以______来确定的。( )
A. 右手直角笛卡尔坐标系 B. 绝对坐标系
C. 相对坐标系 D.极坐标系
2.数控机床的旋转轴之一的B轴是绕______直线轴旋转的轴。( )
轴 轴
轴 轴
3.程序中指定了______时，刀具半径补偿被撤消。( )
A. G40 B. G41
C. G42
的指令最大移动速度值是由( )

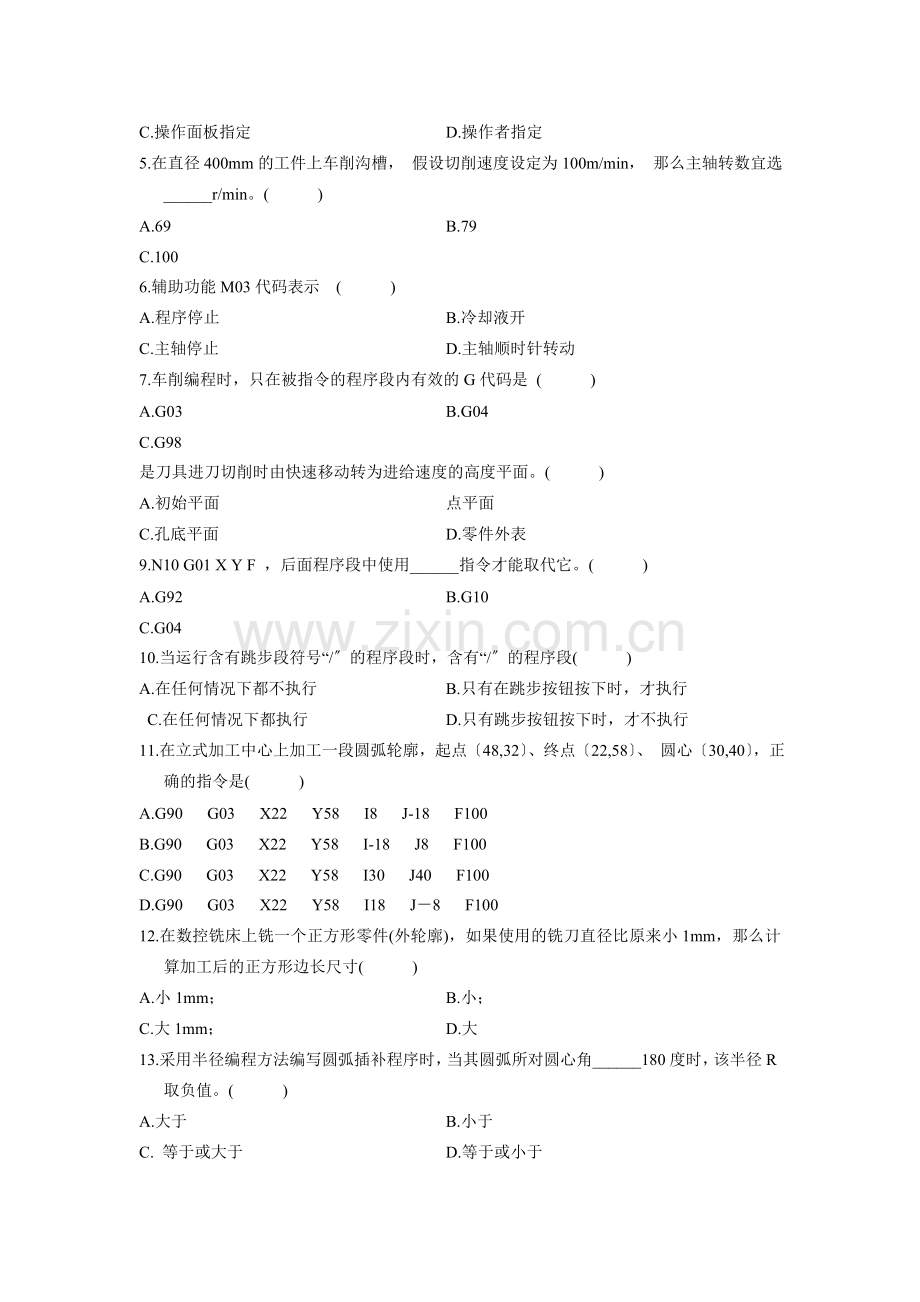

A.机床参数指定 B.数控程序指定
C.操作面板指定 D.操作者指定
5.在直径400mm的工件上车削沟槽， 假设切削速度设定为100m/min， 那么主轴转数宜选______r/min。( )
A.69 B.79
C.100
6.辅助功能M03代码表示　( )
A.程序停止 B.冷却液开
C.主轴停止 D.主轴顺时针转动
7.车削编程时，只在被指令的程序段内有效的G代码是 ( )
A.G03 B.G04
C.G98
是刀具进刀切削时由快速移动转为进给速度的高度平面。( )
A.初始平面 点平面
C.孔底平面 D.零件外表
9.N10 G01 X Y F ，后面程序段中使用______指令才能取代它。( )
A.G92 B.G10
C.G04
10.当运行含有跳步段符号“/〞的程序段时，含有“/〞的程序段( )
A.在任何情况下都不执行 B.只有在跳步按钮按下时，才执行
C.在任何情况下都执行 D.只有跳步按钮按下时，才不执行
11.在立式加工中心上加工一段圆弧轮廓，起点〔48,32〕、终点〔22,58〕、 圆心〔30,40〕，正确的指令是( )
A.G90 G03 X22 Y58 I8 J-18 F100
B.G90 G03 X22 Y58 I-18 J8 F100
C.G90 G03 X22 Y58 I30 J40 F100
D.G90 G03 X22 Y58 I18 J－8 F100
12.在数控铣床上铣一个正方形零件(外轮廓)，如果使用的铣刀直径比原来小1mm，那么计算加工后的正方形边长尺寸( )
A.小1mm； B.小；
C.大1mm； D.大
13.采用半径编程方法编写圆弧插补程序时，当其圆弧所对圆心角______180度时，该半径R取负值。( )
A.大于 B.小于
C. 等于或大于 D.等于或小于
14.对于快走丝线切割机床，在切割加工过程中电极丝运行速度一般为( )
A.3-5m/s

15.线切割加工数控程序编制时，以下计数方向的说法正确的有( )
A. 斜线终点坐标〔Xe, Ye〕当 |Ye|>|Xe| 时，计数方向取GY；
B. 斜线终点坐标〔Xe, Ye〕当 |Xe|>|Ye| 时，计数方向取GY；
C. 圆弧终点坐标〔Xe, Ye〕当 |Xe|>|Ye| 时，计数方向取GX；
D. 圆弧终点坐标〔Xe, Ye〕当 |Xe|<|Ye| 时，计数方向取GY。
三、简答题(本大题共4小题，每题5分，共20分)
1.以下铣削指令有什么区别？
G99 G81 X100.0 Y-150.0 Z-123.0 R-77.0 F120
G98 G85 X100.0 Y-150.0 Z-123.0 R-77.0 F120
与M30有什么区别？
3.简述数控电火花线切割机床DK7732的含义。
4.简述数控机床的四大组成局部。
四、写出程序段的作用〔本大题共3小题，每题5分，共15分〕
要求写明本段程序执行何指令及其作用、执行位置量或包括初始坐标值及终点坐标值、执行速度等，线切割3B指令还必须注明计数方向及加工方式。
例1. N0010 G92 X0 Y0 Z50; 答：采用G92指令建立工件坐标系；定义当前刀具所在的坐标〔X、Y、Z〕值分别为该坐标系的〔0，0，50〕。
例2. N1 ： B35725 B84925 B84925 GY L2； 答：沿Y正方向正负45°区域内第二象限直线加工指令；相对值X、Y加工距离分别为和。
1.下面是某玩具塑料模具的成形零件的数控铣加工程序，请写出每段的作用和意义。
O1000；
N0010 G54 G00 G90 X0 Y0 Z50;
N0020 S300 M03;
N0030 Y-60 Z5;
N0040 M08 ;
N0050 G01 Z-10 F30;
N0060 G42 X8 Y-24.27 D01; 〔1〕
N0070 G91 X9.63;
N0080 ; 〔2〕
N0090 G02 X4.94 Y15.22 I2.47 J7.61;
N0100 G01 X2.98 Y9.16;
N0110 X-7.79 Y5.66;
N0120 G02 X-12.94 Y9.4 I-6; 〔3〕
N0130 G01 X-7.79 Y5.66;
N0140 X-7.79 Y-5.66;
N0150 ; 〔4〕
N0160 G01 X-7.79 Y-5.66;
N0170 X2.98 Y-9.16;
N0180 G02 X-4.94 Y-15.22 R-8;
N0190 G01 X2.98 Y-9.16;
N0200 X9.63;
N0210 G02 X16 I8; 〔5〕
N0220 G90 G00 Z50;
N0230 G40 X0 Y0
N0240 M30;
(1)______
(2)______
(3)______
(4)______
(5)______
2.下面是某塑料模具顶出板在加工中心的数控程序，请写出每段的作用和意义〔提示：程序中G28为自动返回换刀参考点〕
O1000 ;
N0010 G54 G00 G49 G40 G90 G28 T01 M06; 〔1〕
N0020 X0Y0 Z50;
N0030 M03 S400;
N0040 M08；
N0050 G43 Z10 H01;
N0060 X-30 Y37.5;
N0070 G99 G91 G81 Y-15 Z-30 R-5 L4 F100; 〔2〕
N0080 X20;
N0090 Y15 Z-30 L3;
N0100 X20 ;
N0110 Y-15 Z-35 L3 ;
N0120 X20;
N0130 Y15 L3; 〔3〕
N0140 G00 G90 G49 Z50;
N0150 M09 M05;
N0160 G28 T02 M06;
N0170 G00 G44 X-30 Y37.5 Z50H02; 〔4〕
N0180 M03 S300 M08;
N0190 Z15;
N0200 G98 G91 G81 Y-45 Z-35 L2 F300;
N0210 X60;
N0220 Y45;
N0230 G00 G90 G49 Z50;
N0240 M09 M05;
N0250 G28 T03 M06;
N0260 G00 G44 X-30 Y67.5 Z50H03;
N0270 Z15;
N0280 G98 G91 ; 〔5〕
N0290 X60;
N0300 Y45;
N0310 G00 G90 G49 Z50;
N0320 M30;
(1)______
(2)______
(3)______
(4)______
(5)______
3.下面是某零件的线切割程序，请写出每段的作用和意义
N1 : B0 B14920 B14920 GY L4;
N2: B1175 B0 B1175 GX L1; 〔1〕
N3 : B0 B9040 B9040 GY L2;
N4 : B1175 B5880 B5130 GY NR4; 〔2〕
N5: B7910 B4570 B7910 GX L1;
N6 : B1210 B1940 B1940 GY L2；
N7: B7900 B4560 B7900 GX L3; 〔3〕
N8 : B4415 B5683 B8830 GY NR1; 〔4〕
N9: B7900 B4560 B7900 GX L2;
N10: B1210 B1940 B1940 GY L3;
N11: B7910 B4570 B7910 GX L4;
N12: B5680 B1940 B7800 GX NR2;
N13 : B0 B9040 B9040 GY L4; 〔5〕
N14 : B1175 B0 B1175 GX L1;
(1)______
(2)______
(3)______
(4)______
(5)______
五、编写程序〔本大题共20分〕
某囊类橡胶模的芯子采用的棒料为160mm长，已完成工作尺寸的粗加工和半精加工，轮廓余量为。现在需要精加工，所用刀具形式如右图所示，请编写精加工程序。

未注圆角R3
