7、路由器工作原理.pptx

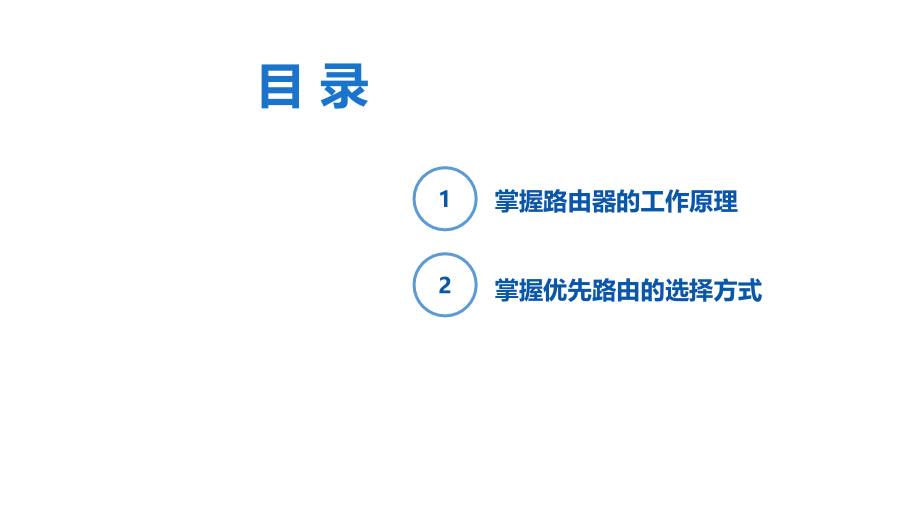

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2018/3/26,#,路由器的工作原理,路由基础,目 录,1,掌握路由器的工作原理,2,掌握优先路由的选择方式,路由器的工作原理,1,以太网交换机工作在数据链路层，用于在网络内进行数据转发。企业网络的拓扑结构一般会比较复杂，不同的部门，或者总部和分支可能处在不同的网络中，此时就需要使用路由器来连接不同的网络，实现网络之间的数据转发。,目标网络,N,其它网络,E0/0,S0/0,E0/1,RTA,RTB,RTC,路由器的工作原理概念,1,路由,指通过相互连接的网络将,IP,数据报从源主机传往目的主机的过程。,也是指导,IP,数据包发送的路径信息。,路由器的工作原理作用,1,路由器的核心作用是：,实现网络互连，数据包转发,路由（寻径）：路由表建立、刷新,交换：转发分组数据,隔离广播，指定访问规则,异种网络互连,子网间速率匹配,路由器的工作原理路由表,1,路由器为执行数据转发路径选择所需要的信息被包含在路由器的一个表项中，称为,“,路由表,”,当,路由器检查到包的,目的,IP,地址,时，它就可以根据路由表的内容决定包应该转发到哪个下一跳地址上去。,路由,表被存放在路由器的,RAM,上,路由器的工作原理路由表,1,7,大要素,：,目的网络地址（,Dest,）,掩码（,Mask,）,下一跳地址,（,nexthop,）,发送的物理端口（,interface,）,路由信息的来源,（,Proto,）,路由优先级,（,P,re,）,度量值,（,Cost,）,路由器的工作原理路由表,1,0.0.0.0 -,目的逻辑网络地址或子网地址,0.0.0.0 -,网络掩码,static -,路由器学习到这条路由的方式,60 -,路由优先级,0 -,度量值,120.0.0.2 -,下一跳逻辑地址,serial 1/0/0 -,发送的物理端口,路由器的工作原理路由过程,1,RTA,.1,E0,10.1.2.0/24,10.2.1.0/24,E1,RTC,RTB,.2,E0,.1,.2,E0,10.3.1.0,10.4.1.0,目标网络,下一跳,出接口,10.1.2.0,10.1.2.1,E0,10.2.1.0,10.1.2.2,E0,10.3.1.0,10.3.1.1,E1,10.4.1.0,10.1.2.2,E0,目标网络,下一跳,出接口,10.1.2.0,10.1.2.2,E0,10.2.1.0,10.1.2.1,E1,10.3.1.0,10.1.2.1,E0,10.4.1.0,10.2.1.2,E1,目标网络,下一跳,出接口,10.1.2.0,10.2.2.2,E0,10.2.1.1,10.2.1.2,E0,10.3.1.0,10.2.1.1,E0,10.4.1.0,10.4.1.1,E1,E1,E1,每一个路由器只负责将数据包,在本站通过最优的路径转发,，通过多个路由器,一站一站地接力,将数据包通过最优路径转发到目的地。,路由器用于网络互连,路由器的工作原理优先级,2,当存在多个路由来源时，具有较高优先级（,数值越小表明优先级越高,）的路由来源提供的路由将被激活，用于指导报文的转发。,路由优先级有内外之分，如果外部优先级相同则比较内部优先级。,RIP,OSPF,10.0.0.0 E0,10.0.0.0 E1,10.0.0.0 E1,路由器的工作原理优先级,2,路由协议,外部优先级,DIRECT,0,OSPF,10,IS-IS,15,STATIC,60,RIP,100,OSPF ASE,150,IBGP,255,EBGP,255,Untrustworthy,255,VRP,缺省的外部路由优先级如下表,路由器的工作原理度量值,2,路由度量值表示到达这条路由所指定的路径的代价或者开销，也称为路由权值。,路由器A到路由器D有两条路由：,Path1：ABCD，总开销是9,Path2：AEFCD，总开销是12,路由器优选较小代价值的路由，并加入到路由表中,2,5,2,6,3,1,A,B,D,F,C,E,路由器的工作原理等价路由：ECMP值,2,等价路由：,ECMP,Equal Cost Multi-Path,到同一个目的地有几条相同花费的路由，当路由优先级相同时，这些路由都会被加入到路由表中，,IP,包会在这几个链路上负载分担。,A,到,D,两条等价路径,ABCD,，总开销,5+5+8=18,ACD,，总开销,10+8=18,5,8,5,10,A,C,D,路由器的工作原理等价路由：ECMP值,2,Page,14,RTB display ip routing-table,Routing Tables:Public,Destinations:13 Routes:15,Destination/Mask Proto Pre Cost NextHop Interface,3.3.3.0/24 Direct 0 0 3.3.3.2 Serial2,3.3.3.1/32 Direct 0 0 3.3.3.1 Serial2,3.3.3.2/32 Direct 0 0 127.0.0.1 InLoopBack0,10.1.1.1/32 Static 60 0 1.1.1.1 Serial0,Static 60 0 2.2.2.1 Serial1,Static 60 0 3.3.3.1 Serial2,20.1.1.1/32 Direct 0 0 127.0.0.1 InLoopBack0,127.0.0.0/8 Direct 0 0 127.0.0.1 InLoopBack0,127.0.0.1/32 Direct 0 0 127.0.0.1 InLoopBack0,等价路由，实现负载分担,优先路由的选择方式,2,外部优先级相同？,负载分担,相同目的,两条路径,内部优先级相同？,度量值相同,？,优选值小的条目,Y,Y,Y,N,N,N,注：值越小，越优先,优先路由的选择方式,最长匹配原则,2,匹配,目的地址与掩码,分别做,“,与,”,操作,与路由表中的目,的地址做比较,查找路由表,挑选出最,长匹配项,优先路由的选择方式,最长匹配原则,2,目的地址为9.1.2.1的数据报文，将命中9.1.0.0/16的路由,Quidway display ip routing-table,Routing Tables:,Destination/Mask proto pref Metric Nexthop Interface,0.0.0.0/0 Static 60 0 120.0.0.2 Serial0/0,8.0.0.0/8 RIP 100 3 120.0.0.2 Serial0/1,9.0.0.0/8 OSPF 10 50 20.0.0.2 Ethernet0/0,9.1.0.0/16 RIP 100 4 120.0.0.2 Serial0/0,11.0.0.0/8 Static 60 0 120.0.0.2 Serial0/1,20.0.0.0/8 Direct 0 0 20.0.0.1 Ethernet0/2,20.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0,例题：路由表的作用,3,RTA,.1,E0,10.1.2.0/24,10.2.1.0/24,E1,RTC,RTB,.2,E0,.1,.2,E0,10.3.1.0,10.4.1.0,目标网络,下一跳,出接口,10.1.2.0,10.1.2.1,E0,10.3.1.0,10.3.1.1,E1,10.4.1.0,10.1.2.2,E0,目标网络,下一跳,出接口,10.1.2.0,10.1.2.2,E0,10.2.1.0,10.1.2.1,E1,10.3.1.0,10.1.2.1,E0,10.4.1.0,10.2.1.2,E1,目标网络,下一跳,出接口,10.2.1.1,10.2.1.2,E0,10.3.1.0,10.2.1.1,E0,10.4.1.0,10.4.1.1,E1,E1,E1,思考：路由器,A,上使用命令：,ping a 10.3.1.1 10.4.1.1,能否,ping,通？,路由器,A,上使用命令：,ping,10.4.1.1,能否,ping,通？,作业：,1,、,7.1,和,7.2,视频,、随堂测试,
