《钢结构网架、工程施工质量总体验收资料》2005.2.21.doc

钢结构工程概况 GJ1.1
建设单位
苏州大学
工程名称
苏州大学炳麟图书馆
工程地址
苏州独墅高校区
建筑面积
31074㎡
结构层次
钢骨框架
钢结构名称
钢骨结构
工 程 量
1100吨
总包单位
苏州二建建筑集团有限公司
项目经理
陈国良
联系电话

监理单位
江苏振星监理有限公司
总监理
工程师
施仁华
联系电话

建筑设计单位
上海同济大学设计院
项目负责人
赵颖
联系电话

钢结构设计单位
上海同济大学设计院
设计资质
甲级
证书号码
090013
钢结构设计人员
何天森
执业资格等 级

证号

联系电话

钢结构施工单位
苏州二建建筑集团有限公司
资质等级
壹级
证书号码

分包项目经理
朱华俊
资格
等级
贰
证号
2105222286
联系电话

开工日期
2004.12.16
竣工日期
2005.5.16
附注：
日期： 年 月 日

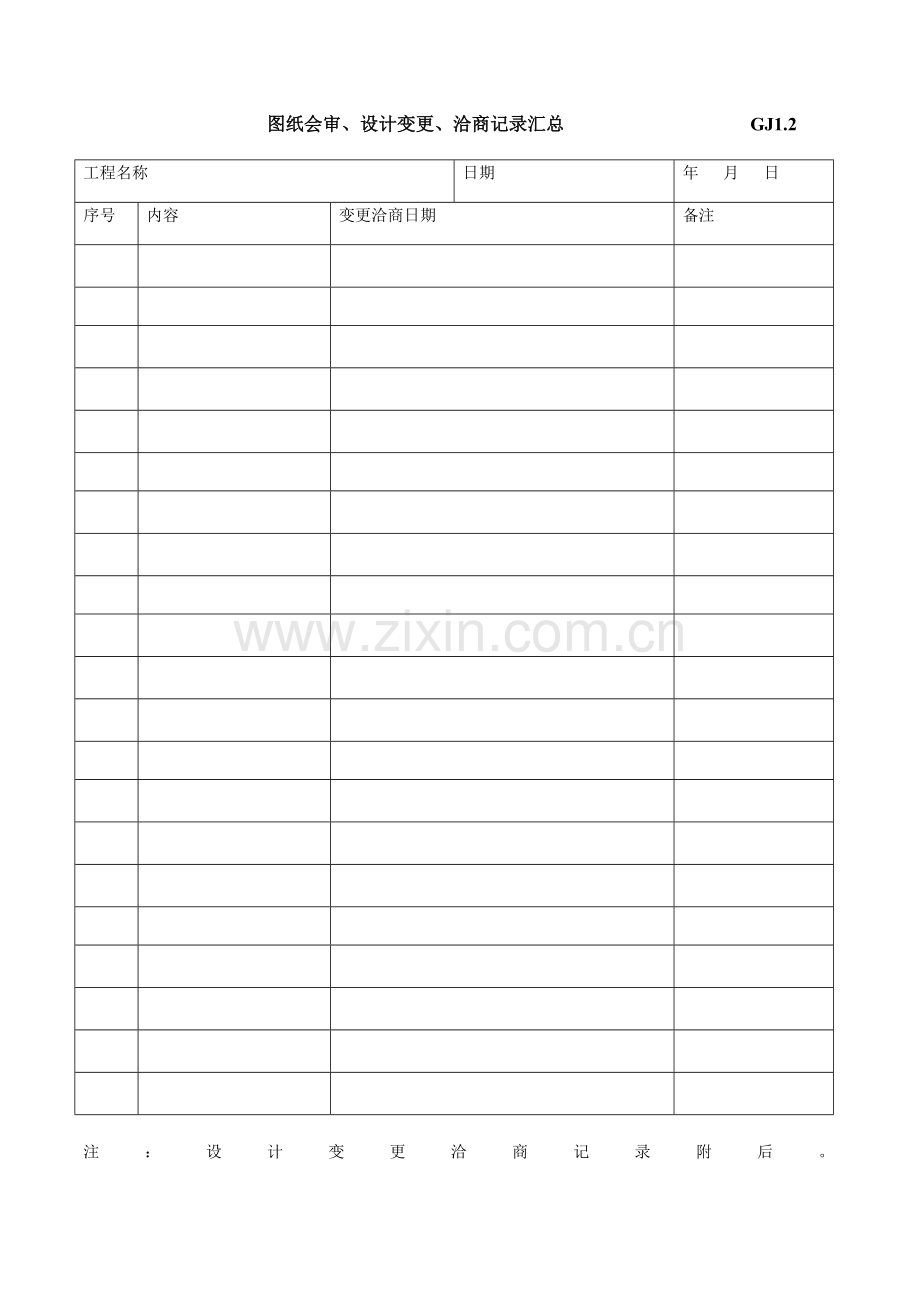

复核人： 填表人： 图纸会审、设计变更、洽商记录汇总 GJ1.2

工程名称
日期
年 月 日
序号
内容
变更洽商日期
备注

注：设计变更洽商记录附后。 图纸会审、设计变更、洽商记录 GJ1.2.1
工程名称

日 期

内容：
施
工
单
位

项目经理：

专职质检员：

技术负责人：
建
设
︵
监
理 ︶
单
位

总监理工程师：
设计单位

项目负责人：
注：内容填不下者可另加附件，临时变更记录附后。
施工组织设计、施工方案及审批 GJ1.3
工 程
名 称

日
期
年 月 日
现报上下表中的技术管理文件，请予以审批
类别
编制人
册数
页数
施工组织设计

施工方案

内容附后
申报简述：

申报单位： 申报人：
审核意见：

□有 □无 附页

审批部门： 审核人： 审核日期： 年 月 日
审批意见：

审批结论： □同意 □修改后报 □重新编制
总承包单位名称： 审批人： 日期： 年 月 日
注：附施工组织设计、施工方案
技术交底记录 GJ1.4

工程名称
南京机电产业有限公司外资工业区
日立产机项目厂房钢结构
施工单位
徐州通域空间结构有限公司

交底提要：钢梁、钢柱的下料和焊接工艺，钢板的对接严格按规范执行。

交底内容：

1、 钢板在下料前严格审阅图纸，腹板对接焊缝和翼板对接焊缝错开位置200㎜以上。

2、 钢梁下料时要严格注意图纸尺寸，确保下料尺寸符合图纸要求。

3、 施焊过程各道工序严格执行工艺要求，控制好电压、电流和焊接速度，确保溶池深度和焊缝高度。

4、 涂装前除锈要彻底，喷中灰防锈底漆二遍。

技术负责人

交 底 人

接受交底人

注：本记录一式两份，一份交接受交底人，一份存档。
钢结构工程 施工记录 GJ1.5

工程名称

分项工程名称

检查项目
钢结构安装
总包单位

分包单位

施工图号

检查部位

标准规定
施工单位自查(实测)记录
监理(建设)单位验收记录
D/2-9、L/2-9钢梁安装

M/2-9、N/2-9钢梁安装

D/2-9、L/2-9彩板安装

M/2-9、N/2-9彩板安装

GB50205—2001

施工单位
自查结论：

质检员：
施工单位项目技术负责人： 2004年11月28日
监 理 (建 设)
单位验收结论：

监理工程(建设单位项目负责人)： 年 月 日
焊接材料的烘焙记录 GJ1.5.1

材料种类
烘焙温度(0C)
烘焙时间
(min)
保存温度
(0C)
存放时间
(h)
回烘温度
(0C)
回烘时间
(min)
回烘次数
日期
J502
150
90
100
6

JQSJ301
320
120
120
8

J502
150
90
100
6

JQSJ301
320
120
120
8

班组长或专业工长：

签字 年 月 日

质检员或项目技术负责人：

签字 年 月 日

监理工程师：
(建设单位项目技术人员)

签字 年 月 日
施工日志 GJ1.5.2
日期： 年 月 日 星期：

天气状况
风 力
最高/最低温度
备 注
白天

夜间

生产情况记录：(部位、机械作业、班组工作、生产存在问题等 )
技术质量安全工作记录：(技术质量安全活动，技术质量安全问题、检查评定验收等)
材料、构配件进场记录
工程负责人

记录人

焊工合格证汇总表 GJ1.6

姓 名
性 别
施工焊条件
合格证号
钢 印 号
备 注

注：上岗证复印件附后。
钢结构工程质量资料核查表 GJ1.7

工程名称
苏州中国花卉植物园五亭山景观亭
施工单位
苏州二建钢结构分公司
序号
资料名称
份数
核查意见
核查人
1
图纸会审、设计变更、洽商记录

合格

2
原材料出厂合格证及进场检验报告

合格

3
施工现场试验报告及见证取样报告

合格

4
强制性条文要求的检查项目检查记录

合格

5
隐蔽工程验收记录

合格

6
高强度螺栓施工记录、其它施工记录（或日志）

合格

7
分项工程检验批质量验收记录、分项工程质量验收记录

合格

8
不合格项的处理记录及验收记录

／

9
重大质量、技术问题的实施方案

／

10
新材料，新工艺施工记录

／

结论：

合格

施工单位项目经理： 年 月 日

验收意见：

总监理工程师：
(建设单位项目责任人) 年 月 日
有关安全及功能检验和见证检测项目检查记录 GJ1.8

工程名称
苏州中国花卉植物园五亭山景观亭
施工单位
苏州二建钢结构分公司
序号
资料名称
份数
核查意见
核查人
1
见证取样送样试验报告
(1) 钢材及焊接材料复验
(2) 高强度螺栓预拉力、扭矩系数复验
(3) 摩擦面抗滑移系数复验
(4) 网架节点承载力试验

合格

2
焊缝质量检测报告：
(1) 内部缺陷
(2) 外观缺陷
(3) 焊缝尺寸

合格

3
高强度螺栓施工质量检查记录：
(1) 终拧扭矩
(2) 梅花头检查
(3) 网架螺栓球节点

合格

4
脚及网架支座检查记录：
(1) 锚栓紧固
(2) 垫板、垫块
(3) 二次灌浆

合格

5
主要构件变形检查记录
(1) 钢屋(托)架、桁架、钢梁、吊车梁等 垂直度和侧向曲
(2) 钢柱垂直度
(3) 网架结构挠度

合格

6
主体结构尺寸检查记录
(1) 整体垂直度
(2) 整体平面弯曲

合格

结论：

合格

施工单位项目经理：
年 月 日

验收意见：

总监理工程师：
(建设单位项目责任人) 年 月 日
钢结构工程观感质量检查记录 GJ1.9

工程名称
苏州中国花卉植物园五亭山景观亭
施工单位
苏州二建钢结构分公司
序号
项目
抽查情况

质量评价
好
一般
差
1
普通涂层表面
合格
√

2
防火涂层表面

3
压型金属板表面

4
钢平台、钢梯、钢栏杆

观感质量综合评价
优
结论：

合格

施工单位项目经理：
年 月 日
验收意见：

总监理工程师：
(建设单位项目责任人) 年 月 日
注：质量评价为差的项目应进行返修。

质量合格证明文件、检测报告、复试报告汇总表 GJ统表1

(通用表格)
.工程名称： 产品名称：
序号
产品名称规格
进场数量
生产厂家
合格证、检测、复测报告编号
主要使用部位及说明
1
300H型钢
273根
莱芜钢铁公司
QA00039276
9-196
厂房屋面
2
彩钢板
7000㎡
宝山钢铁公司
11040210068XX01
厂房屋面
3
保温绵
7000㎡
南京康美达
002017
0402058
厂房屋面
4
角钢
500M
安阳钢铁公司
200409060320773
厂房屋面
5
钢梁
88榀
徐州通域

厂房屋面

项目经理： 质检员： 监理工程师：
钢构件进场验收记录汇总表 GJ2.2.1

工程名称：三一重机有限公司试验中心工程
序号
产品名称规格
进场数量
生产厂家
验收日期
钢结构安装
单位检查结果
监理(建设)单位
验 收 结 论
1
钢柱
H550*300*12*14
6
苏州二建钢结构分公司
2007/12/29
合格

2
钢柱
H550*300*8*12
32
苏州二建钢结构分公司
2007/12/29
合格

3
钢柱
H500*340*12*14
4
苏州二建钢结构分公司
2007/12/29
合格

4
钢柱
H400*250*8*12
1
苏州二建钢结构分公司
2007/12/29
合格

5
钢梁
H650~400~500*230*8*10
34
苏州二建钢结构分公司
2007/12/29
合格

6
吊车梁
H600*300*220*6*12*12
26
苏州二建钢结构分公司
2007/12/29
合格

7
钢梁
H600*300*8*12
2
苏州二建钢结构分公司
2007/12/29
合格

8
钢梁
H550*300*8*12
7
苏州二建钢结构分公司
2007/12/29
合格

9
钢梁
H500*300*8*12
3
苏州二建钢结构分公司
2007/12/29
合格

10
钢梁
H400*250*8*12
13
苏州二建钢结构分公司
2007/12/29
合格

11
钢梁
H200*180*6*8
6
苏州二建钢结构分公司
2007/12/29
合格

12
支撑L110*110*8
6
苏州二建钢结构分公司
2007/12/29
合格

13
支撑L110*70*8
2
苏州二建钢结构分公司
2007/12/29
合格

14
系杆Φ127*6
86
苏州二建钢结构分公司
2007/12/29
合格

15
水平支撑Φ20
36
苏州二建钢结构分公司
2007/12/29
合格

16
隅撑L50*5
672
苏州二建钢结构分公司
2007/12/29
合格

17
隅撑L63*6
34
苏州二建钢结构分公司
2007/12/29
合格

18
檩条
C180*70*20*2.5
304
苏州二建钢结构分公司
2007/12/29
合格

项目经理： 质检员：仇汝弟 监理工程师：
钢构件进场验收记录汇总表 GJ2.2.1

工程名称：三一重机有限公司试验中心工程
序号
产品名称规格
进场数量
生产厂家
验收日期
钢结构安装
单位检查结果
监理(建设)单位
验 收 结 论
19
檩条
C180*70*20*2.0
202
苏州二建钢结构分公司
2007/12/29
合格

20
檩条
C250*75*20*2.5
32
苏州二建钢结构分公司
2007/12/29
合格

21
檩条
C140*50*20*2.0
395
苏州二建钢结构分公司
2007/12/29
合格

22
檩条
C180*70*20*2.0
279
苏州二建钢结构分公司
2007/12/29
合格

项目经理： 质检员：仇汝弟 监理工程师：

钢构件进场验收记录

工程名称：三一重机有限公司试验中心工程
生产单位
苏州二建钢结构分公司
构件名称
钢柱、钢梁、吊车梁、支撑、檩条
进场日期
2007/12/31
构件数量
43根、65根、26根、836根、1212根
使用部位
1～18/A～D

验收内容(含质量资料情况)：

1． 工程所需材料质量证明书齐全;
2． 构件几何尺寸偏差在允许范围内;
3． 工程焊接质量符合设计及规范要求;
4． 工程涂装质量合格;
5． 安全及功能检测项目齐全.

质检员： 仇汝弟 项目技术负责人： 监理工程师：
钢构件合格证汇总表 GJ2.2.2

工程名称： 三一重机有限公司试验中心工程
序号
产品名称规格
进场数量
生产厂家
合格证编号
主要使用部位及说明
1
钢柱
H550*300*12*14
6
苏州二建钢结构分公司
GZ1-1(2)、2-1（2）、3-1（2）
16、17、18轴柱
2
钢柱
H550*300*8*12
32
苏州二建钢结构分公司
GZ4-1(2)～17-1(2)，KZ1、2
1～15轴柱，1、18轴抗风柱
3
钢柱
H500*340*12*14
4
苏州二建钢结构分公司
GZ12、13、14
16～18轴平台柱
4
钢柱
H400*250*8*12
1
苏州二建钢结构分公司
GZ15
楼梯柱
5
钢梁
H650~400~500*230*8*10
34
苏州二建钢结构分公司
GL1-1～17-1，1-2～17-2
1～18轴梁
6
吊车梁
H600*300*220*6*12*12
26
苏州二建钢结构分公司
DCL1、2
1～15轴吊车梁
7
钢梁
H600*300*8*12
2
苏州二建钢结构分公司
PTL1
平台梁
8
钢梁
H550*300*8*12
7
苏州二建钢结构分公司
PTL2-1～2-5
平台梁
9
钢梁
H500*300*8*12
3
苏州二建钢结构分公司
PTL3-1～3-3
平台梁
10
钢梁
H400*250*8*12
13
苏州二建钢结构分公司
PTL4-1～4-8
平台梁
11
钢梁
H200*180*6*8
6
苏州二建钢结构分公司
YPL1
雨蓬梁
12
支撑L110*110*8
6
苏州二建钢结构分公司
ZC1
钢柱间支撑
13
支撑L110*70*8
2
苏州二建钢结构分公司
ZC2
钢柱间支撑
14
系杆Φ127*6
86
苏州二建钢结构分公司
XG1～3
钢梁间支撑
15
水平支撑Φ20
36
苏州二建钢结构分公司
SC1～3
钢梁间支撑
16
隅撑L50*5
672
苏州二建钢结构分公司
YC11～23
钢梁与檩条间支撑
17
隅撑L63*6
34
苏州二建钢结构分公司
YC31～33
平台梁、柱间支撑
18
檩条
C180*70*20*2.5
304
苏州二建钢结构分公司
PR1～6，P1～7
屋面檩条
项目经理： 质检员：仇汝弟 监理工程师：
注：各类构件合格证附后。
钢构件合格证汇总表 GJ2.2.2

工程名称：三一重机有限公司试验中心工程
序号
产品名称规格
进场数量
生产厂家
合格证编号
主要使用部位及说明
19
檩条
C180*70*20*2.0
202
苏州二建钢结构分公司
P8～14
墙面檩条
20
檩条
C250*75*20*2.5
32
苏州二建钢结构分公司
P15～24
墙面檩条
21
檩条
C140*50*20*2.0
395
苏州二建钢结构分公司
P25～30
墙面檩条
22
檩条
C180*70*20*2.0
279
苏州二建钢结构分公司
P30～45
门窗檩条

项目经理： 质检员：仇汝弟 监理工程师：
注：各类构件合格证附后。

焊接质量 检查记录 GJ2.3.1(通用表)
(强制性条文检查通用表)
工程名称

分项工程名称

检查项目

总包单位

分包单位
苏州二建钢结构
施工图号

检查部位
标准规定
施工单位自查(实测)记录
监理(建设)单位验收记录
翼板对接
腹板对接
翼板与端板对接
GB50205-2001
二级焊缝经超声波检测内部无缺陷,表面无气孔裂纹等缺陷

施工单位
自查结论：

二级焊缝质量符合设计及规范要求

质检员：仇汝弟
施工单位项目技术负责人： 2007 年 12 月 28 日
监 理 (建 设)
单位验收结论：

监理工程(建设单位项目负责人)： 年 月 日
防腐涂料涂装质量 检查记录 GJ2.3.1(通用表)
(强制性条文检查通用表)
工程名称
苏州中国花卉植物园五亭山景观亭
分项工程名称
防腐涂料涂装分项
检查项目
涂装质量
总包单位

分包单位
苏州二建钢结构
施工图号

检查部位
标准规定
施工单位自查(实测)记录
监理(建设)单位验收记录
钢构件表面
GB50205-2001
涂层厚度经检测符合设计要求,表面无气泡色差.

施工单位
自查结论：

防腐涂料涂装质量符合设计及规范要求

质检员：
施工单位项目技术负责人： 年 月 日
监 理 (建 设)
单位验收结论：

监理工程(建设单位项目负责人)： 年 月 日
焊接质量 检查记录 GJ2.3.1(通用表)
(强制性条文检查通用表)
工程名称

分项工程名称
焊接分项
检查项目
二级焊缝
总包单位

分包单位
苏州二建钢结构
施工图号

检查部位
标准规定
施工单位自查(实测)记录
监理(建设)单位验收记录
翼板对接
腹板对接
翼板与端板对接
GB50205-2001
二级焊缝经超声波检测内部无缺陷,表面无气孔裂纹等缺陷

施工单位
自查结论：

二级焊缝质量符合设计及规范要求

质检员：仇汝弟
施工单位项目技术负责人： 2007 年 月 日
监 理 (建 设)
单位验收结论：

监理工程(建设单位项目负责人)： 年 月 日

检查验收记录汇总表 GJ2.4
子 分 部
工程名称

施工单位

监理单位(建设单位)
建筑监理
序 号
检测报告隐蔽项目名称
份数
施工单位自查结果
监理(建设)单位验收结果
1
钢构件组装
1
合格

2
构件焊接
1
合格

3
钢材表面除锈
1
合格

项目经理： 质检员： 监理工程师：
注：各批构件进场验收记录附后。
隐蔽工程检查验收记录

（通用表格）
工程名称
苏州中国花卉植物园五亭山景观亭
分项工程
名　　称
组装分项
隐蔽项目
组装质量
总包单位

分包单位
苏州二建钢结构
施工图号

检查内容
标准规定
施工单位自查记录
监理（建设）单位验收记录

钢构件组装质量

GB50205-2001

经检查构件顶紧面接触面积﹥85%.

监理单位
自查结论：

组装质量符合验收规范要求.

质检员
施工单位项目技术负责人：　　　　　　　　　　　　 　年　　月　　日

　监理（建设）
单位验收结论：

监理工程师（建设单位项目负责人）： 　年　　月　　日

隐蔽工程检查验收记录

（通用表格）
工程名称
苏州中国花卉植物园五亭山景观亭
分项工程
名　　称
防腐涂料涂装分项
隐蔽项目
构件表面除锈
总包单位

分包单位
苏州二建钢结构
施工图号

检查内容
标准规定
施工单位自查记录
监理（建设）单位验收记录

构件表面除锈
GB50205-2001

经抛丸除锈后的构件表面无浮锈/油污.除锈等级达Sa1/2级.

监理单位
自查结论：

构件除锈质量符合验收规范要求.

质检员：仇汝弟
施工单位项目技术负责人：　　　　　　　　　　　　 　年　　月　　日

　监理（建设）
单位验收结论：

监理工程师（建设单位项目负责人）： 　年　　月　　日

隐蔽工程检查验收记录

（通用表格）
工程名称
苏州中国花卉植物园五亭山景观亭
分项工程
名　　称
焊接分项
隐蔽项目
焊缝表面质量
总包单位

分包单位
苏州二建钢结构
施工图号

检查内容
标准规定
施工单位自查记录
监理（建设）单位验收记录

焊缝表面质量

GB50205-2001

焊缝表面无偏焊/气孔/弧坑等缺陷,焊脚尺寸符合要求.

监理单位
自查结论：

构件焊接质量符合设计及验收规范要求.

质检员：仇汝弟
施工单位项目技术负责人：　　　　　　　　　　　　 　年　　月　　日

　监理（建设）
单位验收结论：

监理工程师（建设单位项目负责人）： 　年　　月　　日

钢结构子分部工程质量验收记录 GJ3.0

工程名称
苏州中国花卉植物园五亭山景观亭
结构类型
全钢
层 数
1
施工单位
苏州二建
技术部门
负 责 人

质量部门负责人

分包单位
苏州二建钢结构
分包单位
负 责 人

分包技术负责人

序号
分项工程名称
检验批数
施工单位检查评定
验收意见
1
焊接分项
1
合格

2
紧固件分项
1
合格
3
零件及部件加工分项
1
合格
4
组装分项
1
合格
5
预拼装分项
1
合格
6
安装分项
1
合格
7
涂装分项
1
合格

质量控制资料

合格

安全和功能检验(检测)报告

合格

观感质量验收
合格
参
加
验
收
单
位
分包单位

项目经理：

年 月 日
施工单位

项目经理：

年 月 日
建设单位

项目负责人：

年 月 日
监理单位

总监理工程师：

年 月 日

焊接 分项工程质量验收记录 TJ统表2

工程名称
苏州中国花卉植物园五亭山景观亭
结构类型
全钢
检验批数
1
总包单位

项目经理

项目技术负 责 人

分包单位

分包单位
负 责 人

分包项目经 理

序号
检验批部部位、区段
施工单位评定结果
监理(建设)单位验收结论
1
1-6/A-F轴
合 格

2

3

4

5

6

7

8

9

10

11

12

13

检查结论

合 格

项目专业技术负责人： 年 月 日

监理工程师：
（建设单位项目专业技术负责人）　　年　月　日
　　　 钢结构焊接分项工程检验批质量验收记录　　　　　 GJ3.1

工程名称
苏州中国花卉植物园五亭山景观亭
检验批部位
1-6/A-F轴
施工执行标准名称及编号
GB50205-2001
施工单位

项目经理

专业工长
陈志江
分包单位

分包项目经理

施工班组长
南广金
序号
GB50205-2001的规定
施工单位
检查评定记录
监理（建设）
单位验收
主
控
项
目
1
焊接材料进场验收

2
焊接材料的复验

3
焊接材料与母材的匹配

4
焊工上岗证书

5
焊接工艺评定

6
一、二级焊缝内部缺陷的检验

7
组合焊缝的焊接尺寸

8
焊缝的表面缺陷

一般项目
1
焊接材料进场验收

2
焊前预热和焊后热处理

3
项次
项目
外观质量允许偏差（mm）

1
缺陷类型
二级
三级

2
未焊满（指不足设计要求）
≦0.2+0.02t,且≦0.1
≦0.2+0.04t,且≦2.0

每100.0焊缝内部缺陷总长≦25.0

3
根部收缩
≦0.2+0.02t,且≦0.1
≦0.2+0.04t,且≦2.0

长度不限
