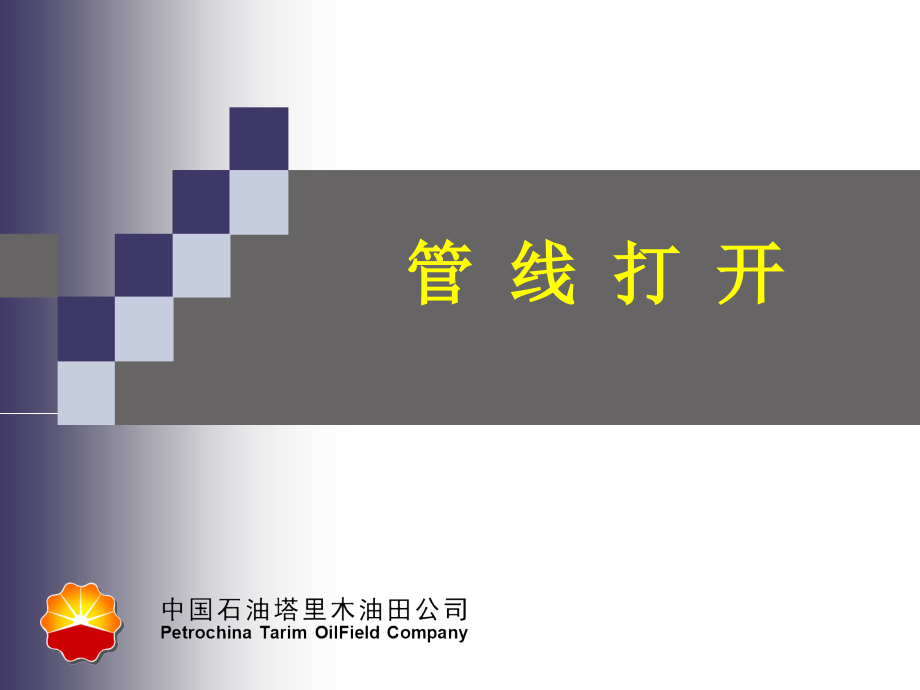

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,管 线 打 开,安全,经验分享,(,分享人：卢昌新,),请您戴好耳塞,安全经验分享,走进压缩机厂房，总能看到个别员工不带耳,塞,。,大家都知道，噪音会给人体带来危害。专家测定，人在,40,分贝左右的声音环境下可以保持正常的反应速度和注意力，而长期在,50,分贝以上的环境里工作，就会导致情绪烦躁、听力下降，甚至会损害中枢神经，导致神经衰弱。如果长期生活在,85,90,分贝的噪音环境中，就容易患上“噪音病”。,对于我们工作现场的压缩机厂房来说，是一个高噪音场所，远远超过了以上分贝值。人如果将双耳暴露在这样的环境中，很容易造成听力损伤，一旦损伤，将是不可逆转的。因此，站内,HSE,安全管理规定，工作人员进入压缩机厂房必须佩戴消音耳罩，消音耳罩可以过滤高分贝噪音，它是经过专业部门测试的，,对保护人体有至关重要的作用。油田公司给我们提出了“四种能力”的要求，多次强调自我保护意识的重要性，积极宣传各种防护常识，加大检查和奖惩力度，为的是提高员工的安全防护意识，降低员工的这种嫌麻烦、无所谓的心态,。,亡羊补牢，为时未晚，希望我们的劳保用品不再仅仅只是摆设，而是成为我们自己真正的贴心物。多一份意识，多一份健康！,走近高噪音区，请您自觉戴好耳塞！,安全经验分享,目录,一、术语和定义,二、制定目的,三、,适用范围,四、,职责,五,、工作程序,六,、,管线打开,许可证,目 的,为了避免人员在管线打开维修或更换,期间受伤或严重暴露于危险之中,。,对管线打开前进行工作安全分析和,危险分析,;,确定防护措施并严格执行,。,范 围,本标准适用于塔里木油田甲乙方各单位，但本标准不适用于紧急情况下的,带压开孔作业,。,职 责,生产单位的直线领导是管线打开作业的安全直接责任人并负责批准管线打开许可证。,管线打开的执行程序,1,、工作计划,2,、作业人员的培训,(,工作安全分析,),3,、作业前的准备工作,4,、作业时注意事项,(,工作安全分析,),5,、作业后的完善工作,6,、其,它,工作计划,制定一个确保健康、安全、环境的书面工作计划,计划由全体参与作业的人员评审,工作计划包含内容,辨识危害,隔离、清理和冲洗计划，包括描述某个阀门关闭、排放位置和上锁点,描述个人防护装备的要求，包括何时穿戴，何时脱下,必要时明确救援人员的职责和要求,如使用单一隔离设备或有可能暴露于危害物喷出的位置时，应有应急计划,控制受到管线打开影响的区域,作业前的准备工作,系统隔离包括下列各项,:,阀门、盲板、盲法兰图表,盲板、盲法兰须挂牌；,隔离系统内：,所有阀门保持开启,清洗管线,隔离所有能源（蒸汽伴管和电热能源）,截止阀,排 放,作业前的准备工作,如果,采用在单一截止阀后打开管线必须指出如何减轻危险,包括情形最坏时的可能状况和应急计划,如果,要脱下个人防护装备，必须在已完成管线打开作业，或者全部实施双重隔离后,如果,要利用控制阀门进行隔离，则必须有特定的程序来确保这些阀门能达到隔离效果,管线状态,例,1:,达到隔离、卸压、排空、排放,例,2:,达到隔离、卸压以及排放；未排空,注意,:,没有排空情况下，这个系统可能没有达到完全排放,管线状态,例,3:,达到隔离、卸压但未排放,例,4:,达到隔离，但未卸压和排放,警惕物料残留！,1.,凹陷处,2.,倾斜,3.,堵塞,(,管道或阀门,),4.,回流,(,热交换器，套管，等,),5.,丝扣失灵,(,管道、法兰、螺栓、栓赛，等,),6.,势能,警惕物料残留！,管道隔离示例,隔离程度取决于,物料的危险性、管道系统结构、管道启封频率、泄漏而増加的危险、作业人员经验,应优先考虑以下隔离形式,物料来向,关闭阀门,关闭阀门,排放阀门开启,工作区域,隔离阀,排放阀,隔离阀,管道隔离示例,如果,系统只能提供单一隔离，,那么,管道断开许可证应注明减轻危害的方法，,包括,最坏的可能及对应措施。,上游,工艺,单一隔离,工作区域,管道隔离示例,进行单一隔离的作业,能否在单一隔离点前寻找管道断开点,在单一隔离点和作业位置间是否有排尽,/,放空点,注意:对采用单一隔离措施的管道进行明火作业时，每个班次必须定时进行爆炸性气体测试工作。,作业前的准备工作,个人防护,无论系统是否已做好准备，都必须准备好使用个人防护装备。,建立清单,适用个人防护装备,随时使用,特定人员培训,呼吸防护用品（三种类型）,全身式安全带,系索,高处作业个人防护设备,打开注意事项,人员应避免站在管内物质可能喷出的位置,从设备,/,管线最小部分着手，以便有效控制意外发生。,打开管线前从情况的最坏角度考虑管线内泄露物质的毒性、体积、温度及压力等,当螺栓严重腐蚀，考虑发生意外时的控制措施,松螺栓注意事项,由远及近一丝一丝松，,如果设备内有意外的蓄压则可从远离人员处喷出，不致直接伤及工作人员,。若管线由于工艺位置卡紧松了好几丝仍无松动，可用撬杠辅助，避免螺栓全拆除时有大量残留物喷出,禁止在管线打开同时拆除所有螺栓，以便有意外泄漏时可以立即重新锁定。必要时准备防护罩防止喷溅,存在残留物注意事项,冷凝固化产生残留物质，及时清理,打开管接头时，先松脱一半，从避免喷及人员的方向确认管内物残留物,对于丝扣连接，打开时先松开,12,丝，确认无残压和残液泄,漏,后，再小心分离,生成残留物注意事项,1,、,因冷却、收缩而导致的真空所造成的危害。,由于真空管壁可吸附液体，当温度变化（升高）时会导致压力回升，液体脱离管壁泄露。例如：蒸汽、蒸汽冷凝液等。,2,、,挥发,化学反应或在管壁吸附的残留物滞留性挥发，可能产生可燃或有毒物质，如有这种可能应制定周密的预防计划。,打开阀体注意事项,阀体固定螺栓 拆除前，管线必须排空且阀要处在开位,排空后阀开关几次，确保阀内残压及残液完全排空,球 阀,柱塞阀,轴心,/,填充物,T,与管线压力无关,压力,残液,与此阀门开关状态无关,区域控制注意事项,受影响区域控制,足够的围栏,/,围绳以,警示,围栏的区域大小应考虑：,被开启设备,/,管线的尺寸,其中危害物质可能的意外泄流量,压力以及风向,可能受影响的区域等,作业后的完善工作,工作完成后，生产单位与施工单位应对现场进行检查，确认：,1,、管线及设备是否可安全操作,。,2,、环境整洁是否达到标准,。,3,、所有残留化学品是否被清理干净,。,4,、围绳,/,栏是否以移除,。,工作交接,当作业需超过一个班时间才能完成时,要进行书面工作交接，工作交接的关键要素包括下列各项,:,包括：隔离位置、已做的清理、确认方法、设备状况、资料,沟通：系统或设备状况,沟通：残留物料危险,保存：交接资料,、,签字记录,在开始作业前，验证系统或设备是可以继续安全地作业,所有涉及作业的人员应在交接班的文件上进行确认,管线打开许可证,审批,施工单位 生产单位 会议审核,取消,不能满足安全标准的要求,时限,分发,存档,问题和讨论,
