CCS焊接作业指导书.docx

焊接材料
等级
适用纲级
电流极性
焊接位置
J422
3
A.B.D.E
AC
DC
F
O
H
V

J506

3YH10
A.B.D.E 16Mn 09Mn2S

AC

DC

F

O

H

V

i

J507

3YH10
A.B.D.E 16M n 09Mn2Si 0
9Mn2V

DC

F

O

H

V

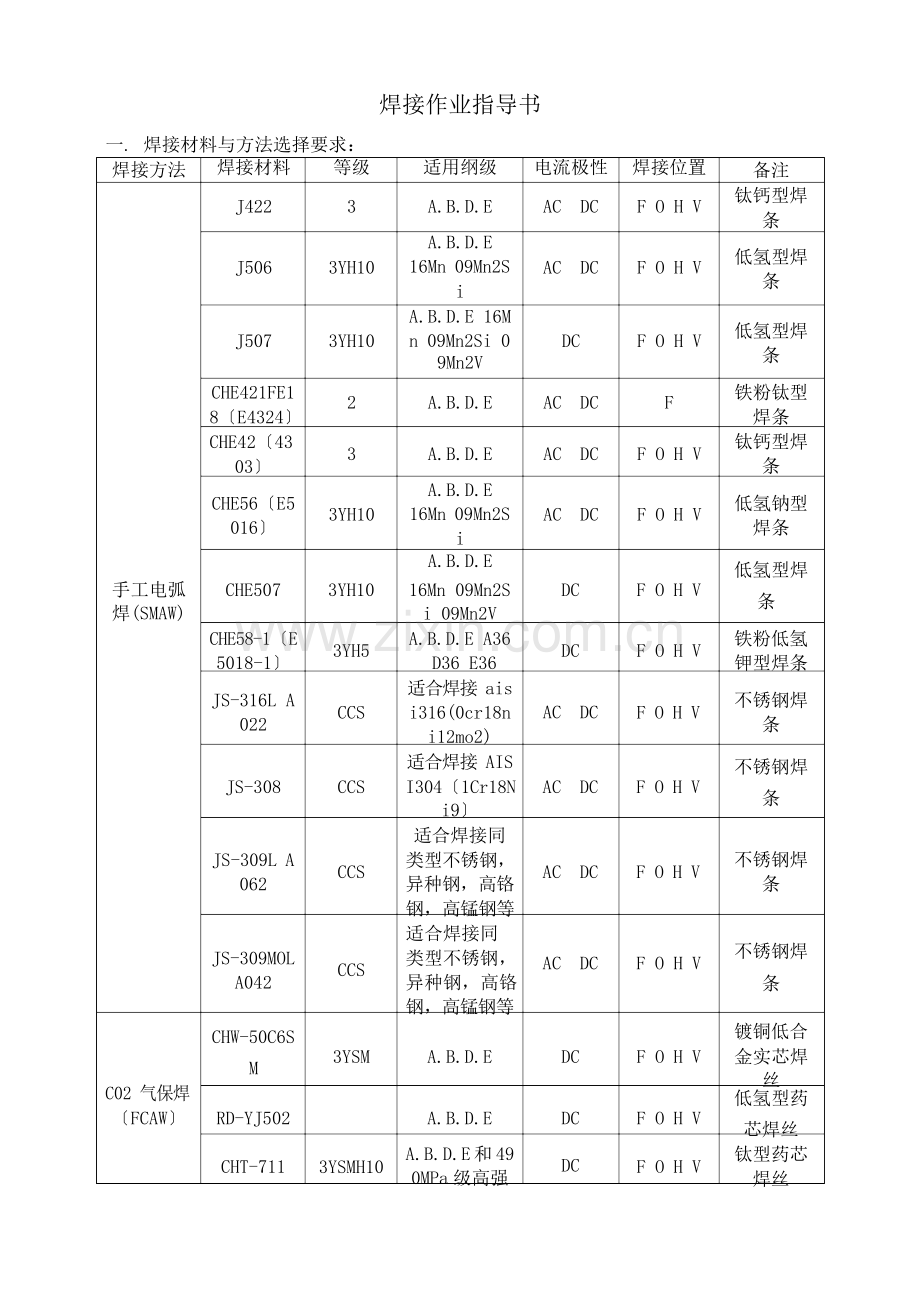

一. 焊接材料与方法选择要求： 焊接方法

2
A.B.D.E
AC
DC
F

3

A.B.D.E

AC

DC

F

O

H

V

3YH10
A.B.D.E 16Mn 09Mn2S

AC

DC

F

O

H

V

i

A.B.D.E

CHE421FE1 8〔E4324〕 CHE42〔43
03〕
CHE56〔E5 016〕
焊接作业指导书


备注 钛钙型焊
条
低氢型焊条

低氢型焊条
铁粉钛型焊条
钛钙型焊条
低氢钠型焊条

低氢型焊

手工电弧
焊(SMAW)
CHE507

CHE58-1〔E 5018-1〕
JS-316L A 022
3YH10

3YH5 CCS
16Mn 09Mn2S
i 09Mn2V
A.B.D.E A36 D36 E36
适合焊接 ais i316(0cr18n i12mo2)
适合焊接 AIS
DC

DC

AC DC
F O H V

F O H V F O H V
条
铁粉低氢钾型焊条
不锈钢焊条

不锈钢焊

JS-308

JS-309L A 062
CCS

CCS
I304〔1Cr18N
i9〕 适合焊接同
类型不锈钢，
异种钢，高铬钢，高锰钢等适合焊接同
AC DC F O H V

AC DC F O H V
条

不锈钢焊条

JS-309MOL A042

CHW-50C6S
CCS
类型不锈钢， 异种钢，高铬钢，高锰钢等
AC DC F O H V 不锈钢焊
条

镀铜低合

M
C02 气保焊
3YSM
A.B.D.E
DC F O H V
金实芯焊
丝
低氢型药

〔FCAW〕 RD-YJ502

CHT-711


3YSMH10
A.B.D.E DC
A.B.D.E 和 49 DC 0MPa 级高强
F O H V

F O H V
芯焊丝 钛型药芯焊丝

钢的焊接

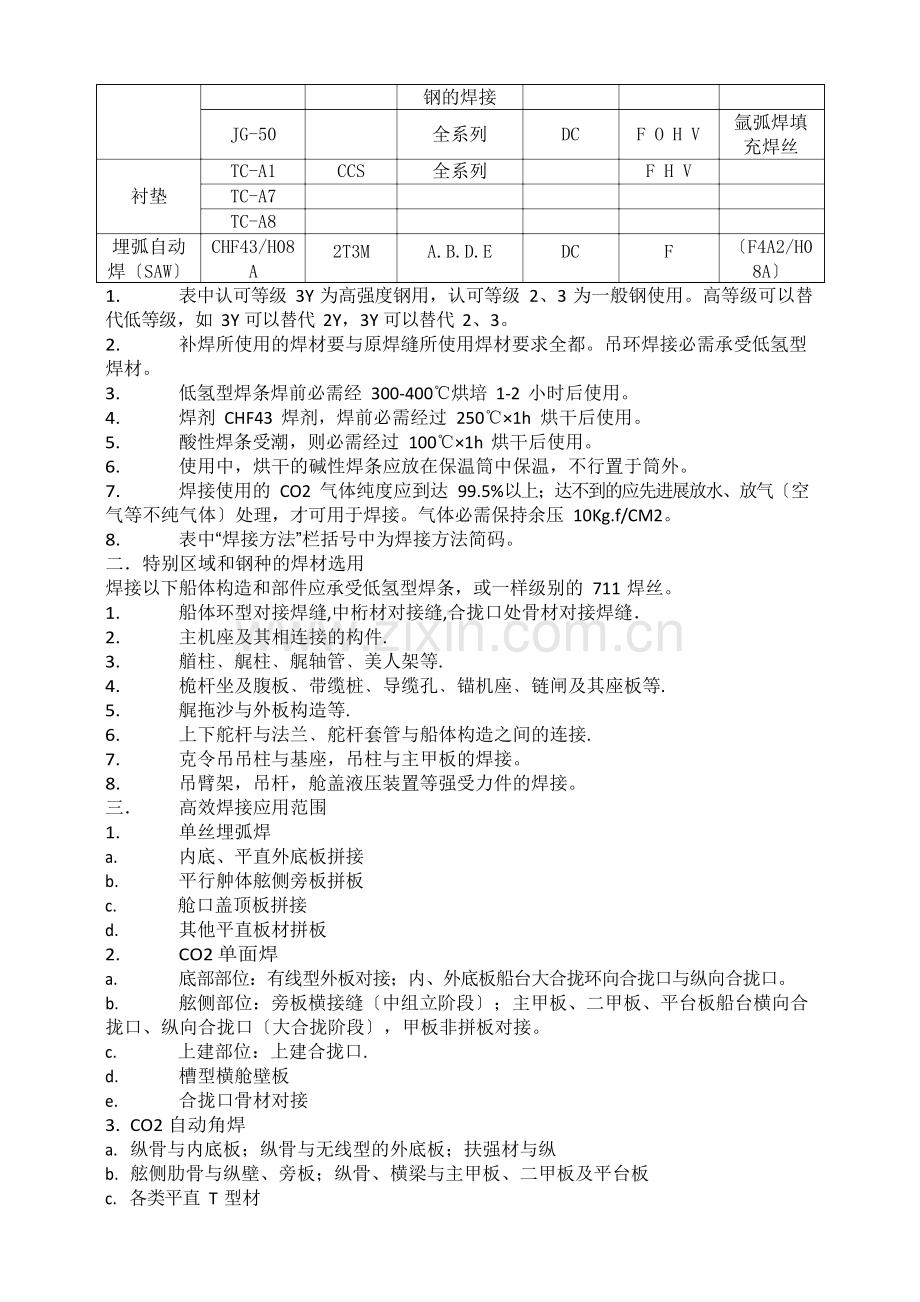

JG-50 全系列 DC F O H V TC-A1 CCS 全系列 F H V
衬垫 TC-A7 TC-A8

氩弧焊填充焊丝

埋弧自动 CHF43/H08
2T3M A.B.D.E DC F
〔F4A2/H0

焊〔SAW〕 A 8A〕
1. 表中认可等级 3Y 为高强度钢用，认可等级 2、3 为一般钢使用。高等级可以替代低等级，如 3Y 可以替代 2Y，3Y 可以替代 2、3。
2. 补焊所使用的焊材要与原焊缝所使用焊材要求全都。吊环焊接必需承受低氢型焊材。
3. 低氢型焊条焊前必需经 300-400℃烘培 1-2 小时后使用。
4. 焊剂 CHF43 焊剂，焊前必需经过 250℃×1h 烘干后使用。
5. 酸性焊条受潮，则必需经过 100℃×1h 烘干后使用。
6. 使用中，烘干的碱性焊条应放在保温筒中保温，不行置于筒外。
7. 焊接使用的 CO2 气体纯度应到达 99.5%以上；达不到的应先进展放水、放气〔空气等不纯气体〕处理，才可用于焊接。气体必需保持余压 10Kg.f/CM2。
8. 表中“焊接方法”栏括号中为焊接方法简码。二．特别区域和钢种的焊材选用
焊接以下船体构造和部件应承受低氢型焊条，或一样级别的 711 焊丝。
1. 船体环型对接焊缝,中桁材对接缝,合拢口处骨材对接焊缝．
2. 主机座及其相连接的构件.
3. 艏柱﹑艉柱﹑艉轴管﹑美人架等.
4. 桅杆坐及腹板﹑带缆桩﹑导缆孔﹑锚机座﹑链闸及其座板等.
5. 艉拖沙与外板构造等.
6. 上下舵杆与法兰﹑舵杆套管与船体构造之间的连接.
7. 克令吊吊柱与基座，吊柱与主甲板的焊接。
8. 吊臂架，吊杆，舱盖液压装置等强受力件的焊接。三． 高效焊接应用范围
1. 单丝埋弧焊
a. 内底、平直外底板拼接
b. 平行舯体舷侧旁板拼板
c. 舱口盖顶板拼接
d. 其他平直板材拼板
2. CO2 单面焊
a. 底部部位：有线型外板对接；内、外底板船台大合拢环向合拢口与纵向合拢口。
b. 舷侧部位：旁板横接缝〔中组立阶段〕；主甲板、二甲板、平台板船台横向合拢口、纵向合拢口〔大合拢阶段〕，甲板非拼板对接。
c. 上建部位：上建合拢口.
d. 槽型横舱壁板
e. 合拢口骨材对接
3. CO2 自动角焊
a. 纵骨与内底板；纵骨与无线型的外底板；扶强材与纵
b. 舷侧肋骨与纵壁、旁板；纵骨、横梁与主甲板、二甲板及平台板
c. 各类平直 T 型材

4. CO2 半自动焊/手工铁粉焊
a. 有线型角焊、长度和位置不适合作自动焊的对接焊缝、角焊缝，范围为各类舷侧纵骨、底部肋板，纵材、扶强材、肘板
四.焊工资格要求
本船入 船级社，从事该船焊接施工的焊工必需具备船级社认可证书〔相应位置认可证书〕，并且施工范围不能超出证书规定的工作范围〔焊接位置、焊接方法〕，施工时要求持证上岗；随时承受质检员及焊接主管、验船师的检查。
五.焊接节点应用要求
1. 板厚差削过渡边的要求：
当单边板厚差 d＞3mm 时,要进展板厚削斜处理。削斜长度 L≥4d。如以下图: 过渡边焊后要打磨平滑以保证应力平滑过渡。
2. 焊缝最小间距要求：
a. 船体主要构造中的平行焊缝应保持确定的距离。对接焊缝之间的平行距离 d≥30
0mm.
b. 角接焊缝或角接焊缝与对接焊缝之间间距 d≥30+3t〔t 为厚板〕。
c. 同一平面内焊缝与人孔、气孔等开孔之间间距 d≥30mm。
d. 割换板，宽度 L≥300mm
e. 管子纵向焊缝至少错开 50mm〔弧长〕。
3. 过焊孔
为保证单面焊焊缝连续，反面骨材应开过半圆形过焊孔，R=25mm 或 2t〔t 为厚板〕， 取较大者，水密板过焊孔依据板厚现场定〔原则上以 R=8mm〕。
4. 角焊焊角
角焊焊角按分段焊接规格表和施工构造图上相关节点图执行。六.焊接挨次根本要求
1. 船体外板、甲板对接焊缝：当板缝错开间距d≥50mm 时，先焊横缝再焊纵缝；板缝未错开或错开量 d＜ 50mm 时，应先焊纵缝再焊横缝。
2. 构件中同时存在对接焊缝与角焊缝时，应先焊对接焊缝，后焊角焊缝。
3. 整体构造全部焊缝焊接挨次原则是从中心向左右、前后同时对称施焊。
4. 分段和总段的外板纵向接缝、纵向构件与外板的角接缝，靠近合拢口两端应留出 200～
300mm 暂不焊，以便于船台装配对接后再完成角焊。
5. 肋骨、舱壁等构件靠近总段大合拢口一边的角焊缝、双层底分段内底边板与外板的上部角接缝，应在大合拢焊接完成后进展施焊，以便于船台装配时对接。
6. 具有对称轴的构件，应由双数焊工对称施焊。
7. 构件存在单层焊与多层焊时，应先焊多层焊再焊单层焊。
8. 焊接过程中，先焊自由构件，后焊拘束构件。先焊主要构件或部件，后焊次要构件或部件。
9. 对有特别施工工艺构件应严格依据工艺进展。
注：在具体施焊过程中，如对横缝的焊接，对挂舵臂、艏艉拄、舵叶等铸钢件焊接应重视焊道熔敷挨次的安排。
七.火工校刚要求
1. 火工校正温度应小于 900 度，且不行在同一点停留过长，不行对同一点高温重复加热屡次。
2. 高强钢〔E、A32、D32、A36、D36、E36〕避开使用水冷却进展火工调正。可以使用压缩空气冷却进展火工调正.
3. 对所使用的牌号钢种应经过试验给出加热温度把握要求后才能使用火工调正。八.构造钢焊前预热要求

符合以下条件之一者，施焊前必需实行预热措施，预热温度≦150℃：
1. 气温低于手感温度 5℃时
2. 工件材料为A32、D32、A36、D36、E36，且板厚≥20mm 时
3. 当工件刚性过大时
4. 材料碳当量〔Ψc〕大于 0.41%时
5. 铸钢〔锻钢〕之间及铸钢〔锻钢〕与其他构造钢间焊接九.铸钢件焊接、预热及热处理要求
此型船艉柱、挂舵壁、舵叶、艉管、锚唇、系缆桩材料属于铸钢，铸钢与铸钢及铸钢与其它材料焊接全部要求焊前预热，并且焊后铸钢之间的焊接接头要进展局部去应力热处理。焊接材料承受低氢型焊材。
预热与层间温度主要要求：
1. 预热温度把握在 150 度左右。
2. 预热范围至少为坡口两侧 100mm〔应保证不会使加热点四周板产生变形〕。
3. 加热应是整个加热区域到达预热温度，而不是局部。
4 铸钢件焊接时还要留意焊层间温度≦150 度，不低于 100 度。
5. 焊后和热处理完毕后马上用硅酸铝石棉保温材料掩盖缓冷。焊后热处理主要要求：
1. 局部去应力热处理温度范围为 550～600 度，在此温度范围内保温时间为〔2 分钟/每分钟 1mm 板厚 〕但不超过 2 小时。
2. 加热与冷却速度要求缓慢〔工件温度在 300 度以上时尤其留意监控〕。十.潮湿条件下的焊接要求
1. 由于下雨、冷空气或其他缘由使空气湿度大，焊接接头有潮湿时必需用火焰将坡口两侧 100mm 范围内和接头间隙之间水份彻底烘干才可焊接。
2. 满足以下全部条件下可以在水不直接影响接头的状况下施焊：
2.1 坡口〔接头〕的另一侧有水，但有封闭焊缝将水隔离；
2.2 电弧作用点离水距离超过 100mm；
2.3 一般强度钢在没有与水直接接触状况下焊接； 十一. 大合拢焊接要求
1. 合拢口全部角焊缝均依据每条船的〔焊接标准表〕进展施焊。焊接材料如下：
①焊条用 CHE42〔E4303〕；
②CO2 焊丝用 CHW-50C6SW 或CHT-711 、RD-YJ502
2. 合拢口处的桁材，骨材的对接焊缝按〔焊接工艺〕YX-01,YX-02,YX-12,YX-13,YX-15 执行.其中：
①、YX-01 手工平对接、YX-02 手工立对接、YX-15 手工仰对接均承受单边坡口反面清根。
②、YX-12CO2 立对接,YX-13CO2 平对接均为单面坡口,反面加衬垫.
③、焊接材料：焊条 CHE56〔E5016〕或焊丝CHT－711。
3. 内底板〔二层底板〕、底板、纵舱壁、舷侧外板、甲板等的对接焊。
(1) 、内底板与内底板的对接焊坡口向上。① 纵向焊缝承受单边坡口反面成形法。首先用
CO2 焊打底反
面加衬垫。焊缝厚度把握在 4～5mm 左右，再用埋弧自动焊分两道焊完(YX-13,YX-7 工艺).② 横向焊缝
全部承受 CO2 单边焊双面成形法焊完(YX-13 工艺).
(2) 、底板与底板的对接焊坡口向上，纵向与横向焊缝全部用 CO2 单边焊双面成形法焊完(YX-13 工艺)。

(3) 、纵舱壁与纵舱壁的对接焊坡口向船舯，承受 CO2 单边焊双面成形法焊完(YX-12 工艺)。
(4) 、舷侧外板与舷侧外板的对接焊坡口向外〔背向船舯〕，承受 CO2 单边焊双面成形法焊完(YX-12 工艺)。
(5) 、甲板与甲板的对接焊坡口向上，承受 C02 单边焊双面成形法焊完(YX-13 工艺)。
(6) 、焊接材料:CO2 焊丝用 CHT711,埋弧自动焊丝用HO8A.
4. 纵横舱壁〔槽型〕的焊接：
①对接拼板焊，承受 CO2 单边焊双面成型法(YX-13 工艺)。
②四周角焊缝，承受单边开坡口，钝边0～3 ㎜。为了保证全熔透，反面用砂轮机进展清根。平、立位
置焊用 CO2 半自动焊，仰位置焊用手工电弧焊完成。
5. 焊接程序及坡口方向图：
①先焊桁材、骨材的对接缝。
②再焊板与板之间的对接缝。
③后焊桁材、骨材的角接缝。。

图中 1 号焊缝用 CO2 焊加埋弧焊，反面用衬垫。2、3、4、5、6、7、8、9 号焊缝用 C O2 焊，反面用衬垫。
十二.分段焊接质量把握
1. 分段建筑阶段，依据船级社批准的《焊接工艺》及《焊接标准表》和《焊接挨次图》进展施工。对觉察的违反焊接工艺的行为应准时制止。
2. 依据焊接标准表对焊缝的高度、间距进展检查在保证焊脚不小于规格表的同时要严格把握焊脚过大.
3. 应对焊接外观及内部质量进展检查，对所觉察的咬边、气孔、夹渣等现象，应准时订正。
十三.无损探伤和密性试验
1. 全船装配焊接完工后，应对全部的密闭舱柜进展密性试验，试验压力以船及社规定为准。
2. 全部焊接处不得有泄漏现象，对全部的泄漏部位应马上修复，外板焊缝应先气刨后再补焊。
3. 依据船及社认可的片位图进展X 片检查，对不合格的地方应刨掉焊缝重焊接。十四.焊接留意事项
1. 装配质量保证焊接综合质量的关键，装配间隙应符合工艺规定和图纸要求，焊缝应保证平直。
2. 坡口应按规定进展加工，尺寸准确、外表光滑。焊前应对外表及四周进展除锈、除污、除杂质；必需去除干净。
3. 重要焊缝的清理范围为：拼缝端面和接缝两侧各宽 20mm，清理后要准时进展焊接，受潮要用火焰烘干。
4. 点焊应选在焊件端面或反面或连续焊间隔区。
5. 焊接薄板的主要留意烧穿、气孔、焊后变形和焊缝成型不良。
6. 预热时，接头的加热范围为坡口两侧不小于板厚的4 倍且不少于 100mm 范围， 加热均匀，预热接缝必需连续施焊，不行中断。焊接过程中断后要重预热。
7. 搭接焊缝，两板的搭接宽度应为较薄板厚度的 3～4 倍，不大于 50mm。
8. 等厚板错边量：重要构造a<0.10t〔t 为厚板〕，且不大于2mm。一般构造a<0. 15t〔t 为厚板〕，
