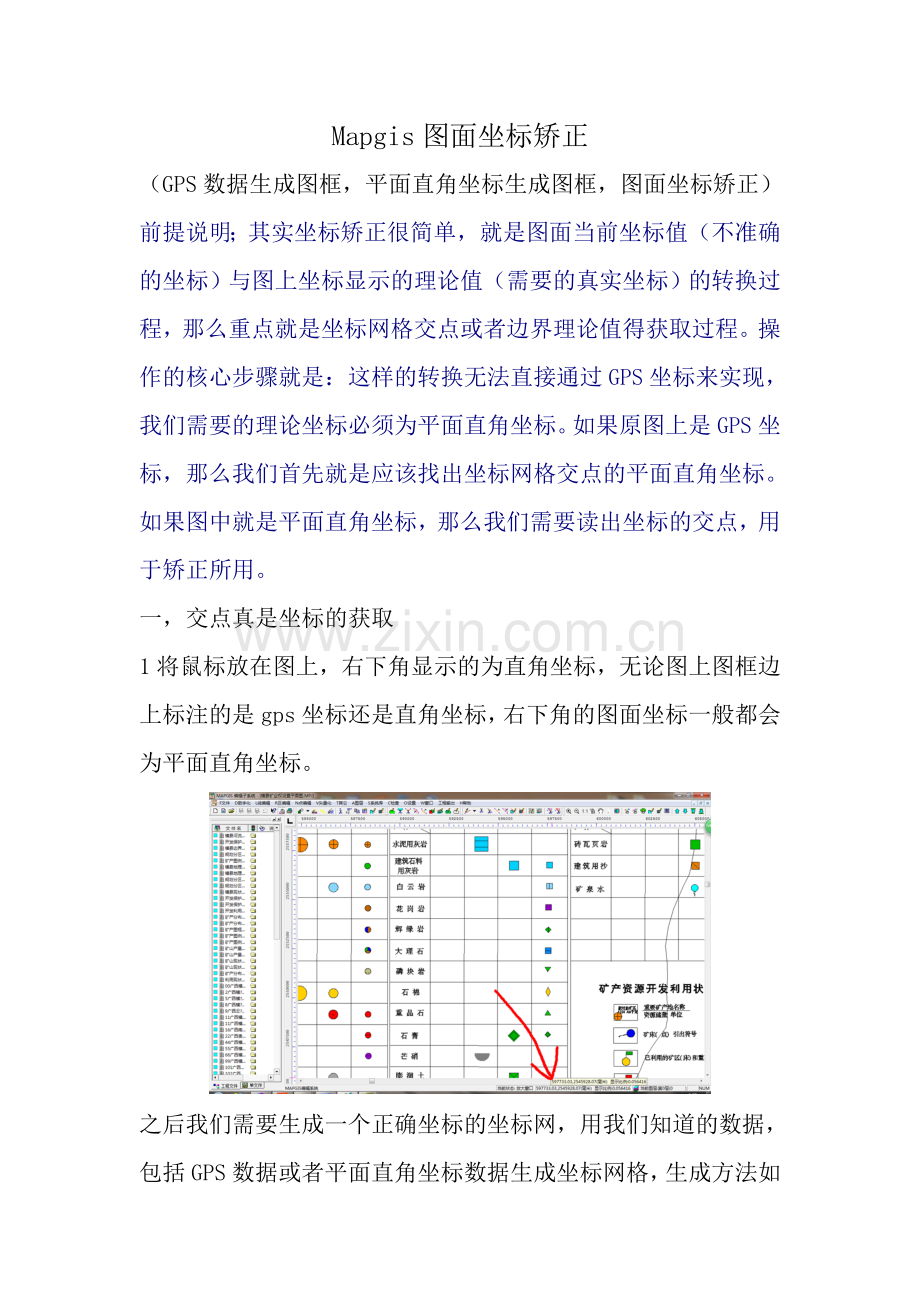

Mapgis图面坐标矫正
（GPS数据生成图框，平面直角坐标生成图框，图面坐标矫正）
前提说明；其实坐标矫正很简单，就是图面当前坐标值（不准确的坐标）与图上坐标显示的理论值（需要的真实坐标）的转换过程，那么重点就是坐标网格交点或者边界理论值得获取过程。操作的核心步骤就是：这样的转换无法直接通过GPS坐标来实现，我们需要的理论坐标必须为平面直角坐标。如果原图上是GPS坐标，那么我们首先就是应该找出坐标网格交点的平面直角坐标。如果图中就是平面直角坐标，那么我们需要读出坐标的交点，用于矫正所用。
一，交点真是坐标的获取
1将鼠标放在图上，右下角显示的为直角坐标，无论图上图框边上标注的是gps坐标还是直角坐标，右下角的图面坐标一般都会为平面直角坐标。

之后我们需要生成一个正确坐标的坐标网，用我们知道的数据，包括GPS数据或者平面直角坐标数据生成坐标网格，生成方法如下：
打开投影变换，
如果你是GPS数据那么打开P投影转换→D绘制投影经纬网
输入你的经纬度起始坐标，调好比例尺，如果一次不行请多试几个比例尺。

点击确定。

其中有选项需要手动调整，不过在用不熟练之前不用调，只需注意比例尺就可以了，另外，多试几次就知道那些都代表什么了，很简单。点击确定。

点击1:1按钮，全部选中
之后确定，就生成了需要的坐标网。

生成的网格虽然是用GPS数据生成的，但是将鼠标放在上面发现显示的坐标为直角坐标，所以将网格的交点的坐标读出，用于坐标校正的标准数据。（需要注意的是，这点很重要，就是生成的网格需要与原图的网格重合，或者要多数重合，这样才能用现在网格交点的坐标数据来矫正原图的坐标）
2如果原图就是直角坐标，那么就生成能和图上坐标重合的坐标网格（生成方法同上：系列标准图框→键盘生成矩形图框），或者直接用原图中坐标网格的交点（现已知准确数据）配合上交点的真实坐标来矫正。
3控制点越多越好，最好控制住四周包括拐点、边界线上的点。
二，矫正的具体方法（这部很简单）选取了个别人的例子供大家学习讨论。
MapGIS矢量图配准（误差校正）
下面以一个有39带号的工程地图，配准到去除带号（MapGIS坐标不含带号，带号在地图参数中设置）为例，介绍配准方法步骤。
1.打开MapGIS主界面，打开误差校正模块。

2.打开需要配准的图层

3.打开菜单“控制点”->“设置控制点参数”，设置参数，可以选择完控制点之后统一输入理论坐标。

4.打开菜单“控制点”->“选择采集文件”，即控制点从所选择的图层文件中选取。

5.打开菜单“控制点”->“添加校正控制点”，弹出是否新建控制点文件的对话框，选择“是”

6.然后在工作区中添加控制点（一般选择坐标格网交叉点或者道路交叉点，水系交叉点等显著地物），如此重复添加控制点，一般不少于4个控制点。

7.打开菜单“控制点”->“编辑校正控制点”，弹出如下对话框，在理论X,理论Y值中输入对应控制点的理论值

8.点击7步骤中的“保存”按钮，将上面的配准坐标文件保存下来以备以后使用。

9.点击7步骤中的“校正”按钮，弹出如下对话框，然后选择所有要配准的图层。

10.然后右键点击工作区，复位窗体，可以看到新坐标的图幅范围。
11.保存所有图层即完成。
