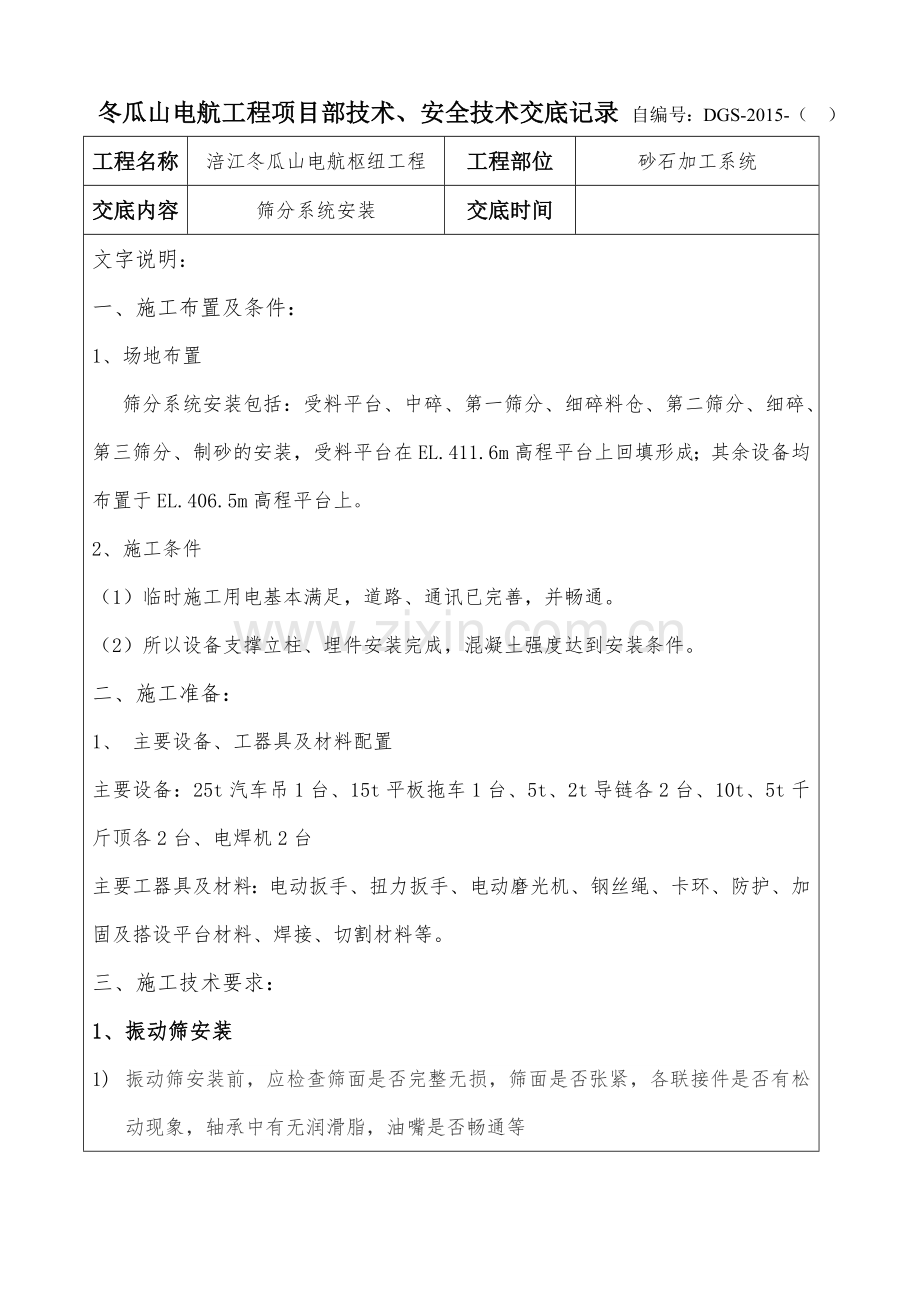

冬瓜山电航工程项目部技术、安全技术交底记录 自编号：DGS-2015-（ ）
工程名称
涪江冬瓜山电航枢纽工程
工程部位
砂石加工系统
交底内容
筛分系统安装
交底时间

文字说明：
一、施工布置及条件：
1、场地布置
筛分系统安装包括：受料平台、中碎、第一筛分、细碎料仓、第二筛分、细碎、第三筛分、制砂的安装，受料平台在EL.411.6m高程平台上回填形成；其余设备均布置于EL.406.5m高程平台上。
2、施工条件
（1）临时施工用电基本满足，道路、通讯已完善，并畅通。
（2）所以设备支撑立柱、埋件安装完成，混凝土强度达到安装条件。
二、施工准备：
1、 主要设备、工器具及材料配置
主要设备：25t汽车吊1台、15t平板拖车1台、5t、2t导链各2台、10t、5t千斤顶各2台、电焊机2台
主要工器具及材料：电动扳手、扭力扳手、电动磨光机、钢丝绳、卡环、防护、加固及搭设平台材料、焊接、切割材料等。
三、 施工技术要求：
1、振动筛安装
1) 振动筛安装前，应检查筛面是否完整无损，筛面是否张紧，各联接件是否有松动现象，轴承中有无润滑脂，油嘴是否畅通等
2) 振动筛的横向水平度为1mm/m
3) 筛面倾斜角应符合图纸要求，其偏差不得大于±0．5。。筛本体悬吊杆安装角度应符合图纸要求，其偏差不得大于±0．5。
4) 安装时根据从下到上的顺序安装，先装底板，再装二次振簧，二次减振，一次减振簧，筛体。
5) 调整各种胶簧，保证垂直，如出现歪斜，调整底板位置，使之垂直，最后把底板与基础予理板焊接在一起。
6) 两天电机转向相反。
7) 进、出料口，排尘口及杂质排放口与进出料溜子，杂质排放管、除尘管道均采用软联接，在垂直方向上的间隙，不得小于20ram，软管与联接部分的配合长度不得小于60ram。软管与配合部分组装后舟卡环卡紧。
2、皮带机安装
安装注意事项：
A. 皮带基础中心线的测量是一项十分重要的工作，中心线的偏差直接影响皮带机的整体安装精度，因此在测量时至少进行三次重复测量，确保基础中心线的直线度符合安装要求。
基础中心线直线度：
机长（m）
＜100
≤100＜300
≤300＜500
≤500＜1000
直线度(mm)
10
30
50
80
注：在任意25 m长度范围内，中心线直线度≯5 mm时，对可逆行的皮带机，其中心线直线度应为上述数据的2/3，测量所作的标记应清晰，不易被损坏且便于复核。
B. 每个支腿的中心线与基础中心线的安装偏差不得大于2 mm.
C. 中间架安装的水平度，在任意位置上，用水平尺测量，水泡均应居中，偏差不得超过0.5刻度格。
D. 全部滚筒、托辊、驱动装置安装后均应转动灵活。
E. 缓冲托辊安装时应按图纸要求保证弹簧的预紧力。
F. 输送带接头时，应将拉紧滚筒放在最前方位置，并尽量拉紧输送带。
G. 安装调心托辊时，应使挡轮位于胶带运行方向上辊子的后方。
H. 带式输送机中的焊接件采用E43 电焊条，连续焊缝，焊缝高等于被焊件薄件厚度。
I. 头架与尾架用预埋螺栓固定，胶带机中部支架与预埋钢板焊接。
J. 胶带连接采用硫化胶接，接头强度不应小于胶带本身强度的90％，硫化最后一个接头时，应将拉紧装置的重锤重量加到75％左右的重锤重。
3、破碎设备安装
1) 基础预埋件清理，并用水准仪测量水平度，偏差±1mm。为了保证机架的四个预埋件的水平度，需要用钢板调整水平，调整钢板的尺寸要比四个支架支腿尺寸稍大一些 。
2) 安装排矿漏斗，按照设计图纸要求，提前将颚式破碎机排矿漏斗做好，在安装机架之前将排矿漏斗安好。
3) 放置固定挡块，并用506焊条焊接牢固。
4) 安装皮带轮，将皮带轮内孔用煤油清理干净，用25吨吊车装到动鄂轴上，并安装好压盖和禁锢螺栓，并用电焊焊牢。
5) 安装传动机构，首先将电机架安装到机架上，再将电机安装到电机架上，再安装三角带。
四、 主要工程量：
主要工程量如下表：
序号
设备名称
型号规格
功率（kw）
单位
数量
1
棒条给料机
GZT1149
22
台
2
2
圆振动筛
AHK1448
15
台
1
3
圆振动筛
3YKR2460
37
台
1
4
圆振动筛
YKR2160
15
台
1
5
螺旋分级机
FLC1200
110
台
1
6
立轴冲击破碎机
VS19532X
440
台
1
7
颚式破碎机
PE870×1060
220
台
1
8
反击破碎机
PF-1210ⅥA
2×110
台
2
9
振动给料机
GZG80-120
4×2×1.5
台
4
10
胶带运输机
B1000 3条
339.5
米
202
11
胶带运输机
B800 10条
米
403.3
12
胶带运输机
B650 4条
米
224
五、 施工进度计划安排：
根据筛分系统建设施工进度计划安排，计划在8月7号前筛分系统必须安装完成，继续实运行。
六、 质量控制措施：
1、原材料质量控制
（1）筛分系统采用的钢材品种、规格较多，为确保原材料质量，选择正规的大中型企业作为进货渠道，并按ISO9001族标准对材料供应厂进行评审。
（2）严格材料进厂检验，每种每批材料必须检查出厂合格证、试验报告，并按规定抽样复验各种材料的化学成分、机械性能，合格后方能使有。
（3）所有筛分设备必须是大型企业生产，性能良好。
2、保证焊接质量
严格按照施工图纸要求进行焊接，焊缝的高度和长度满足设计要求。
3、设备的验收条件
设备试运转合格后，进行单机验收程序。验收符合《破碎、粉磨设备安装工程施工及验收规范》GB50276-2010及《机械设备安装工程施工及验收通用规范》GB 50231-2009相关规定。
