CAD实例：手把手教你用中望3D绘制一个五角星
2010-12-27 CAD教育网

中望3D是国内领先的CAD软件厂商中望公司推出的高端三维CAD软件。中望3D拥有非常强大的三维实体造型功能。与其他的3D软件相比，中望 3D的鼠标中键功能非常方便和高效。下面我就和大家分享一个简单的案例，用中望3D来绘制一个五角星。
1、单击【新建】按钮，新建一个零件文件。

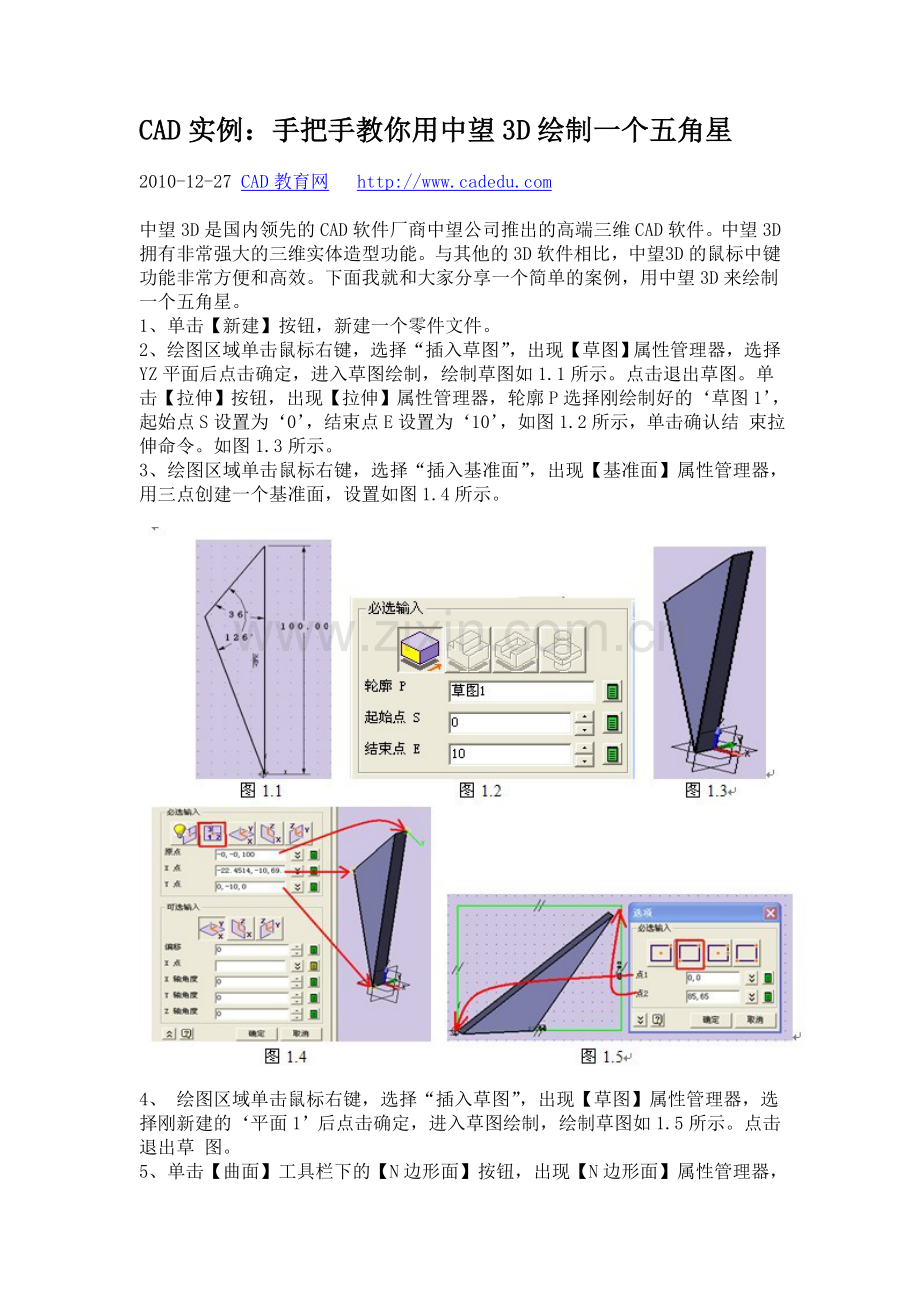

2、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择YZ平面后点击确定，进入草图绘制，绘制草图如1.1所示。点击退出草图。单 击【拉伸】按钮，出现【拉伸】属性管理器，轮廓P选择刚绘制好的‘草图1’，起始点S设置为‘0’，结束点E设置为‘10’，如图1.2所示，单击确认结 束拉伸命令。如图1.3所示。
3、绘图区域单击鼠标右键，选择“插入基准面”，出现【基准面】属性管理器，用三点创建一个基准面，设置如图1.4所示。

4、 绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择刚新建的‘平面1’后点击确定，进入草图绘制，绘制草图如1.5所示。点击退出草 图。

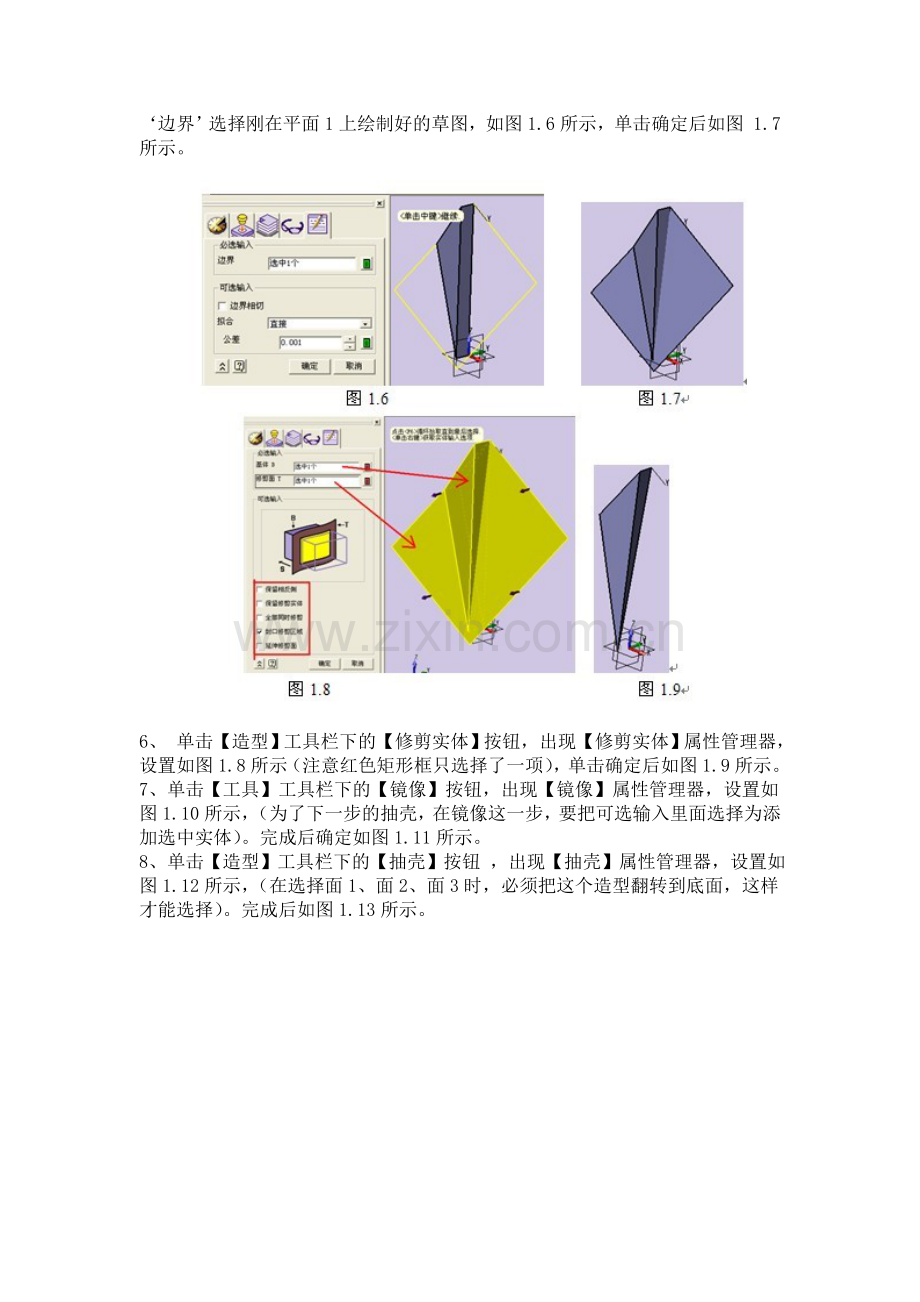

5、单击【曲面】工具栏下的【N边形面】按钮，出现【N边形面】属性管理器，‘边界’选择刚在平面1上绘制好的草图，如图1.6所示，单击确定后如图 1.7所示。

6、 单击【造型】工具栏下的【修剪实体】按钮，出现【修剪实体】属性管理器，设置如图1.8所示（注意红色矩形框只选择了一项），单击确定后如图1.9所示。
7、单击【工具】工具栏下的【镜像】按钮，出现【镜像】属性管理器，设置如图1.10所示，（为了下一步的抽壳，在镜像这一步，要把可选输入里面选择为添 加选中实体）。完成后确定如图1.11所示。
8、单击【造型】工具栏下的【抽壳】按钮 ，出现【抽壳】属性管理器，设置如图1.12所示，（在选择面1、面2、面3时，必须把这个造型翻转到底面，这样才能选择）。完成后如图1.13所示。

9、 单击【工具】工具栏下的【阵列】按钮，出现【阵列】属性管理器，在阵列方式图标中选择‘圆形阵列’图标，设置如图1.14所示，（【阵列】属性管理器中的 方向选择我们在利用三点创建基准面时的Z轴负方面[红色箭头地方]，如果以平面1为中心，放大效果图如1.15所示，会隐约看到一个大的箭头）。确定后如 图一（五角星）。

该 实例主要用到了中望3D中的草图绘制、基准面的创建、N边面的创建、实体修剪、镜像、抽壳、阵列功能，方便大家更直观的了解曲面与实体之间的结合。中望 3D拥有非常多好的三维实体造型功能，结合鼠标中键用起来比起其它3D软件运用要方便得多，大家有空可以多多了解一下，将会给你带来意想不到的惊喜

        中望3D是国内领先的CAD软件厂商中望公司推出的 高端三维CAD软件。中望3D拥有非常强大的三维实体造型功能。与其他的3D软件相比，中望3D的鼠标中键功能 非常方便和高效。下面我就和大家分享一个简单的案例，用中望3D来绘制一个五角星。
1、单击【新建】按钮，新建一个零件文件。
2、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择YZ平面后点击确定，进入草图绘制，绘制草图如1.1所示。点击退出草图。单 击【拉伸】按钮，出现【拉伸】属性管理器，轮廓P选择刚绘制好的‘草图1’，起始点S设置为‘0’，结束点E设置为‘10’，如图1.2所示，单击确认结 束拉伸命令。如图1.3所示。
3、绘图区域单击鼠标右键，选择“插入基准面”，出现【基准面】属性管理器，用三点创建一个基准面，设置如图1.4所示。

4、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器， 选择刚新建的‘平面1’后点击确定，进入草图绘制，绘制草图如1.5所示。点击退出草图。
5、单击【曲面】工具栏下的【N边形面】按钮，出现【N边形面】属性管理器，‘边界’选择刚在平面1上绘制好的草图，如图1.6所示，单击确定后如图 1.7所示。

6、单击【造型】工具栏下的【修剪实体】按钮，出现【修剪实体】属性管理 器，设置如图1.8所示（注意红色矩形框只选择了一项），单击确定后如图1.9所示。
7、单击【工具】工具栏下的【镜像】按钮，出现【镜像】属性管理器，设置如图1.10所示，（为了下一步的抽壳，在镜像这一步，要把可选输入里面选择为添 加选中实体）。完成后确定如图1.11所示。
8、单击【造型】工具栏下的【抽壳】按钮 ，出现【抽壳】属性管理器，设置如图1.12所示，（在选择面1、面2、面3时，必须把这个造型翻转到底面，这样才能选择）。完成后如图1.13所示。

9、单击【工具】工具栏下的【阵列】按钮，出现【阵列】属性管理器，在阵 列方式图标中选择‘圆形阵列’图标，设置如图1.14所示，（【阵列】属性管理器中的方向选择我们在利用三点创建基准面时的Z轴负方面[红色箭头地方]， 如果以平面1为中心，放大效果图如1.15所示，会隐约看到一个大的箭头）。确定后如图一（五角星）。

该实例主要用到了中望3D中的草图绘制、基准面的创建、N边面的创建、实 体修剪、镜像、抽壳、阵列功能，方便大家更直观的了解曲面与实体之间的结合。中望3D拥有非常多好的三维实体造型功能，结合鼠标中键用起来比起其它3D软 件运用要方便得多，大家有空可以多多了解一下，将会给你带来意想不到的惊喜
