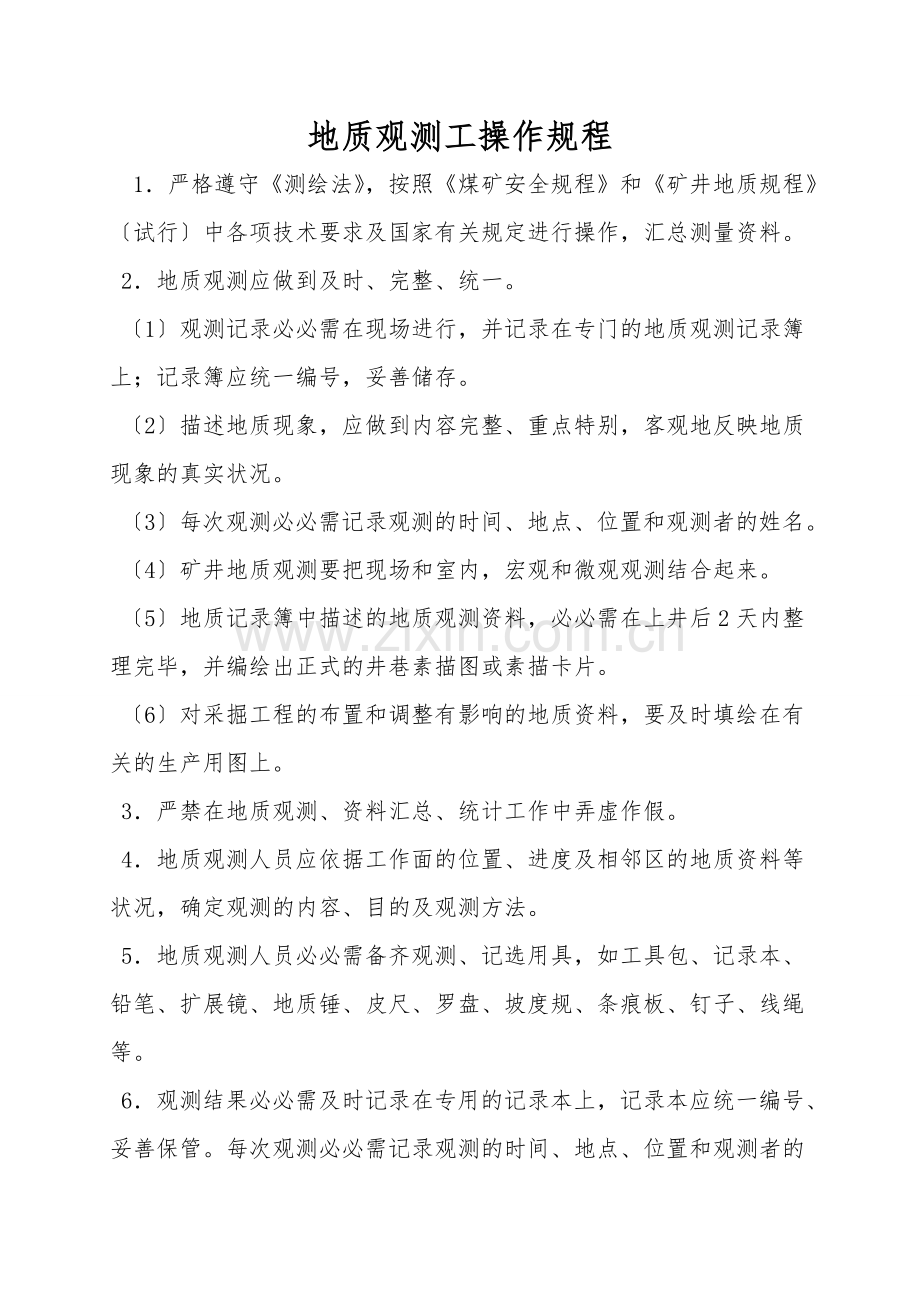

地质观测工操作规程
1．严格遵守《测绘法》，按照《煤矿安全规程》和《矿井地质规程》〔试行〕中各项技术要求及国家有关规定进行操作，汇总测量资料。
2．地质观测应做到及时、完整、统一。
〔1〕观测记录必必需在现场进行，并记录在专门的地质观测记录簿上；记录簿应统一编号，妥善储存。
〔2〕描述地质现象，应做到内容完整、重点特别，客观地反映地质现象的真实状况。
〔3〕每次观测必必需记录观测的时间、地点、位置和观测者的姓名。
〔4〕矿井地质观测要把现场和室内，宏观和微观观测结合起来。
〔5〕地质记录簿中描述的地质观测资料，必必需在上井后2天内整理完毕，并编绘出正式的井巷素描图或素描卡片。
〔6〕对采掘工程的布置和调整有影响的地质资料，要及时填绘在有关的生产用图上。
3．严禁在地质观测、资料汇总、统计工作中弄虚作假。
4．地质观测人员应依据工作面的位置、进度及相邻区的地质资料等状况，确定观测的内容、目的及观测方法。
5．地质观测人员必必需备齐观测、记选用具，如工具包、记录本、铅笔、扩展镜、地质锤、皮尺、罗盘、坡度规、条痕板、钉子、线绳等。
6．观测结果必必需及时记录在专用的记录本上，记录本应统一编号、妥善保管。每次观测必必需记录观测的时间、地点、位置和观测者的姓名。
7．现场的观测记录必必需采纳《煤矿地质测量图例》中所规定的符号。
8．地质观测结果应及时复查、核实，确保提供的地质资料准确无误。
9．沉积岩的观测与描述
〔1〕内容和要求：
①要正确描述沉积岩的颜色，要取其新鲜断面所显示的颜色；单色岩石先鉴定岩石基本颜色，再观察其色度的深浅。描述时要把主要颜色放在后面，次要颜色放在前面，如深紫红色、浅黄绿色等。两种或两种以上颜色的岩石，首先鉴定出岩石主要颜色，再确定次要颜色。
②要逐一观察沉积岩的结构类型，依据碎屑的矿物成分及含量确定岩石类型；当某一矿物成分含量达25％以上时，要对其进行具体描述，并参加岩石的命名。
③要观察、描述沉积岩碎屑的粒度大小，并按岩石粒度分级标准和岩石粒度命名原则进行岩石命名。碎屑粒度含量达50％以上者构成基本名称；粒度含量为50％～25％者，以"质'表示；粒度含量为25％～5％者，以"含'表示；含量少于5％则不参加命名。如含粉砂细砂岩，砂质泥岩等。
④关于中砂粒级以上的碎屑岩要观察、描述碎屑颗粒的滚圆度和分选性。
⑤要观察、鉴定胶结物的成分，描述其胶结状态、类型。
⑥要描述沉积岩的层理类型。区分水平、斜交、交错、波状、透镜状层理类型。岩层的厚度〔层系的厚度〕要按三类观察记录：厚层〔2．0～0．5米〕；中厚层〔0．5～0．1米〕；薄层〔0．1～0．01米〕。关于岩石中的结核，要观察、描述其形态大小和成分。
⑦要尽可能地鉴定化石的种属，重点观察、描述其特点、数量、大小及产状。
⑧用锤击法或用小刀、指甲刻划来确定岩石的摩氏硬度〔以岩石强度分级表进行比较，小刀硬度：5．0～5．5；指甲硬度：2．0～2．5〕，并描述其断口形状和条痕色调。
⑨观察、描述岩石的吸水性〔遇水变软或膨胀〕等物理性质。
〔2〕粘土岩应注意观测描述岩石的颜色、物质成分、固结程度、滑腻与干燥程度、可塑性、吸水性、发育程度以及有无结核、包体结构及页理发育程度。
〔3〕沉积岩的观测方法及注意事项：
①观测描述工作必必需随着井巷工程的掘进及时进行，并须敲开岩石，观测描述其新鲜断面。
②观察描述岩石颜色和条痕时，要在统一的自然光线和岩石湿度下进行。
③一般状况下用扩展镜和肉眼在现场进行观察、描述；假设有特别必需要，可采纳岩样在室内磨片，用显微镜或化学方法进行鉴定。例如可用浓度为5％的稀盐酸试剂滴在岩石标本上，假设发生气泡，即可确定碳酸盐成分的存在。
④靠近露头受风化影响的岩石，应沿其倾向每隔10米选一个点观测描述。
⑤要采纳具有典型特征的岩石作为标本，放在标本箱内妥善储存。标本上要贴标签，注明岩石名称、标本的形状特征、取样地点、层位及取样时间。
10．含煤地层中的火成岩应进行以下观测描述：
①颜色、结晶程度及矿物成分，并确定火成岩的名称。
②侵入体的位置、产状、宽度及其形态。
③侵入体四周的煤层变质范围及其变质程度。
④观察火成岩的内生节理及含水性。
11．煤层的观测与描述
〔1〕井筒、石门等穿层巷道所揭露的煤层，不管是否可采，均应按《矿井地质规程》的要求进行观测、描述。
〔2〕沿煤层掘进的巷道〔包括工作面切眼〕，其煤层观测点的间距，依据煤层的稳定程度分别为：稳定煤层大于50米不小于100米；较稳定煤层大于25米不小于50米；不稳定煤层大于10米不小于25米；极不稳定煤层不大于10米。
〔3〕稳定和较稳定煤层，两观测点的煤厚之差大于0．25米或倾角之差大于5时，在两测点间必必需增加一个观测点。
〔4〕两观测点间有构造时，必必需测量其产状，并绘制素描图。
〔5〕各煤层观测点的描述内容包括煤层结构、煤层厚度、煤层顶底板岩性、煤质、煤层含水性等。
〔6〕当煤层变薄、分叉尖灭时，应着重观测煤层的结构、煤质、厚度及煤岩层的接触关系、煤层顶底板的变化状况、围岩岩性特征等，为分析煤厚变化原因，推测变薄带、可采边界、分合区界积存资料。
〔7〕当煤层受古河床冲刷时，应着重观测冲刷带的冲刷标志、延展方向、岩性、宽度、深度以及煤厚和煤质，系统收集供判明冲刷类型、推断冲刷变薄带方向和范围的基础资料，并采纳定向标本。
〔8〕当煤层受褶皱、断层、岩浆侵入及喀斯特陷落破坏，并引起煤厚变化时，应着重观察煤质、煤岩层接触关系、煤层结构及煤厚。
〔9〕煤岩特征的观测、描述应包括煤的光泽、颜色、断口、硬度、脆韧性、内生裂隙数量及发育特征，以及宏观煤岩组分、煤的碎裂特征、煤的名称等。
〔10〕煤层结构的观测应包括煤层的各个分层和夹矸层的层数、厚度、稳定性，夹矸的形态、岩性特征及其接触状况。对复杂结构的煤层，对各分层和厚度大于0．05米的较稳定的夹矸，均应进行分层丈量。
〔11〕煤层厚度观测应遵守的规定：
①直接丈量煤层的真厚度。在不能直接丈量真厚度时，可丈量煤层的伪厚，再换算成真厚度。观测精度以米为单位，保留两位小数。
②关于分层开采的厚煤层，在回采第一分层时必必需探煤厚；关于分层开采的特厚煤层，在回采倒数第二分层时必必需探煤厚。
〔12〕煤层底板的观测内容：
①煤层顶底板的岩性、厚度及与煤层的接触关系，顶板裂隙的发育程度以及岩石的坚硬程度等，并必需绘制小柱状图。
②伪顶、直接顶板的岩性如有变化或不稳按时，必需观测其厚度变化范围和尖灭点的位置。
〔13〕煤质观测的主要内容包括煤的变质程度、灰分的变化，以及后生变化对煤质的影响等。
〔14〕煤层含水性的观测内容主要是煤层的出水状况。一般分干燥、潮湿、滴水、淋水、涌水等。
12．煤岩层产状的观测
〔1〕顺层巷道中煤岩层产状的观测：
①煤层顶板较平整时的操作程序：1〕用半圆仪的直边在顶板层面上移动找平；2〕沿直边方向划一条线段；3〕用矿灯照此线段，在罗盘保持水平的条件下转动罗盘，使罗盘玻璃镜中的长线与走向线在镜中重合；4〕磁针所指的方位刻度值即为煤层走向方位角；5〕将半圆仪直边贴在层面上，垂直走向即可测出煤层倾角；6〕顺倾斜方向可用罗盘测出煤层倾向；7〕用产状符号在草图上标定煤层的倾斜方向。
②煤层顶板不平整时，可在上、下帮的稳定夹矸或底板面上挂半圆仪拉线，找出最大倾角，并用罗盘测出其倾向。利用走向与倾向的夹角为90的关系，求出煤层走向。
③当巷道内的金属支架、铁轨、电缆对罗盘有干扰时，不得使用罗盘。煤岩层产状可采纳几何丈量法求得。
〔2〕穿层巷道中煤岩层产状的观测
①一般穿层巷道中煤岩层产状的观测：1〕在巷道两帮选同一层面，用绳挂半圆仪并拉平；2〕用罗盘测出煤层走向；3〕在与走向垂直的层面上，用半圆仪测出倾角；4〕按走向与倾向夹角90的关系：求出倾向。
②在与岩层走向夹角较小的巷道中观测产状时，可在巷道中间测得两组视倾向、视倾角，也可以在掘进工作面及一帮分别测得视倾角，用作图法间接求出产状。
13．观测、描述
〔1〕观测描述的内容：
①褶曲的位置、倾伏方向和倾伏角。
②褶曲两翼煤岩层和褶曲面的产状要素。
③褶曲与煤层变化、顶板破碎关系。
〔2〕顺层的水平巷道，当其走向变化大时，应加密产状观测来控制褶曲的形态。
〔3〕上、下山及石门、大巷遇褶曲时，可用巷道剖面图结合岩层产状观测来控制。
〔4〕依据产状和同一层面标高的变化，可确定褶曲的几何尺寸。
14．节理的观测、描述
〔1〕节理的观测、描述内容包括节理位置、岩性层位、产状要素、节理名称、节理面的形状及充填物的性质、含水性及瓦斯状况，测定单位面积平均节理条数，做素描图等。
〔2〕在井巷及采煤工作面测定节理时，首先应测定测区的长、宽，然后按上述内容逐一观测，并填入规定的记录格式内。
15．断层的观测、描述
〔1〕断层的观测、描述内容：
①断层面的形态、擦痕和阶步特征，断层面的产状要素和擦痕的倾伏角。
②断层带中断裂构造岩的成分和分布特征，断层带的宽度、充填物和胶结状况。
③断层两盘煤岩层的产状要素，煤岩层的层位和岩性特征，断层旁侧的伴生和派生小构造及断层的含水性。
④断层间的互相切割关系，断层、褶曲组合特征，断层与煤层厚度变化的关系等。
⑤判别断层性质。
〔2〕断层的观测、描述方法：
①确定断层位置。测量巷道已知标志点到断层的距离和方位，每当断层面成组出现时，则必需分别测出各断裂面的位置，并确定出主要断裂面。
②测量断层面产状与断煤交面线。断层面产状与岩层产状测量方法相同，当断层面产状变化较大时，要掌握其变化特点和原因。实测断煤交面线时，先从巷道两帮上断层迹线向同一盘煤层的顶板或底板的交点拉线绳，然后用罗盘测量出线绳的倾伏方向与倾伏角。此方向即为断煤交面线方向。
③确定断距。断层落差小于巷道高度时，可在巷道一壁实测各种断距；断层落差大于巷道高度，且地层出现重复或缺失时，可据测得的水平断距或铅垂断距，并用换算或图解量的方法推算其他断距。也可依据钻探、巷探所获得的断层两盘岩层层位进行地层对比 ，求出两盘同层位之间的距离，即地层断距，并据此换算其他断距。
④描述断层。一般以素描为主，再配合一些必要的数据和简要的文字描述。主要有巷道剖面图加注数字；巷道平面图加注数字；巷道平面图加小断面图；巷道平面图加巷道剖面图等。
⑤断层两盘煤层和岩层必必需进行具体对比 ，确定其所属层位。
⑥回采工作面的断层应每隔10～30米跟踪观测一次，观测方法及要求与一般的断层相同。陷落柱的观测、描述内容：陷落柱的形状、大小、陷落角及位置；陷落柱与正常煤、岩层的接触关系；陷落柱体与围岩接触部位的充填物性质和特征；陷落柱内岩块的性质及充填物的密实程度、大小和层位时代；陷落柱四周煤、岩层的产状变化；按观测煤层含水性的内容观测陷落柱的含水性。
