广州市智力通机电有限公司

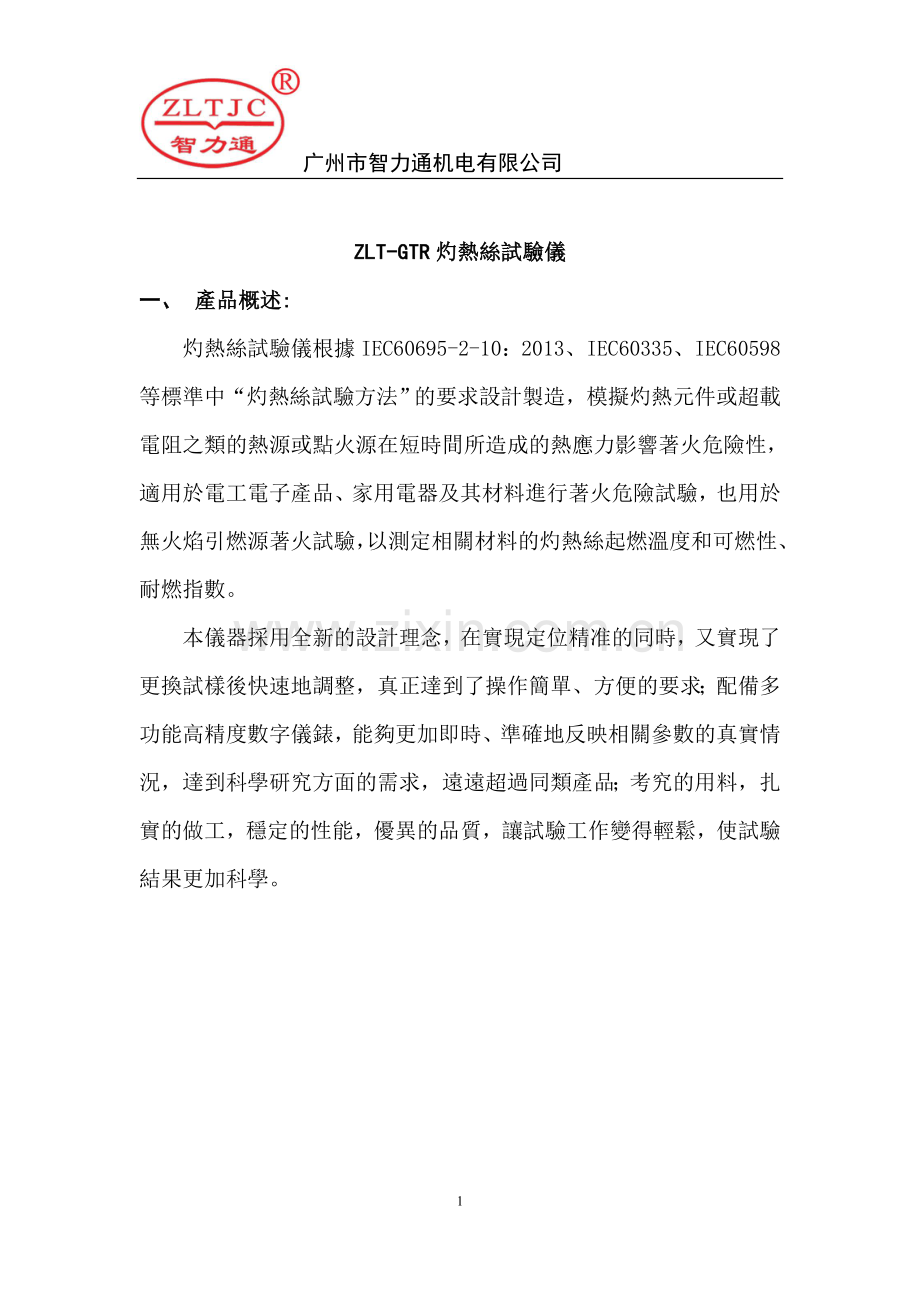

ZLT-GTR灼熱絲試驗儀
一、 產品概述:
灼熱絲試驗儀根據IEC60695-2-10：2013、IEC60335、IEC60598等標準中“灼熱絲試驗方法”的要求設計製造，模擬灼熱元件或超載電阻之類的熱源或點火源在短時間所造成的熱應力影響著火危險性，適用於電工電子產品、家用電器及其材料進行著火危險試驗，也用於無火焰引燃源著火試驗，以測定相關材料的灼熱絲起燃溫度和可燃性、耐燃指數。
本儀器採用全新的設計理念，在實現定位精准的同時，又實現了更換試樣後快速地調整，真正達到了操作簡單、方便的要求；配備多功能高精度數字儀錶，能夠更加即時、準確地反映相關參數的真實情況，達到科學研究方面的需求，遠遠超過同類產品；考究的用料，扎實的做工，穩定的性能，優異的品質，讓試驗工作變得輕鬆，使試驗結果更加科學。
供電電源
220V 50Hz

熱電偶
NiCrφ1mm,K型
計時裝置
9999X0.1S
灼 熱 絲
Φ4mm， Ni/Cr(80/20)，尺寸按IEC60695-2-10圖1要求製作（見圖1）
溫度傳感延時
1.7S
接近速度
約13mm/S
溫度範圍
0～1100℃
試樣壓力
1±0.2N
溫 控 器
16A/D ±0.05%
限壓深度
7mm
溫度校準
960±15℃
燃燒箱體積
0.5立方，內壁黑色
試樣離箱體
>120mm
符合標準：IEC60695-2-10：2013、GB5169、GB4706.1、IEC60335、IEC60598
二、 主要技術參數:

圖1：灼 熱 絲 頭 尺 寸 及 熱 電 偶 的 位 置

操作面版說明：
電源POWER：儀器的供電電源。
灼熱絲溫度GLOW-WIRE TEMPERATUER：灼熱絲頭的實際溫度顯示。
停止STOP：試驗停止按鈕。
計時開始TIMING START：灼熱絲頭接觸試樣時，按下此鍵，計時開始。
灼熱時間Ta GLOW-WIRE TIME:試樣施加灼熱絲頭的時間，即試樣的試驗時間。
起燃時間Ti IGNITION TIME:從灼熱絲頭施加開始到試樣或試樣下麵的絹紙起燃的持續時間。
Ti暫停Ti PAUSE：Ti停止按鈕，按下時，暫停Ti計時。
火焰熄時間Te FLAME EXTINCTION TIME:從灼熱絲頭施加開始到火焰熄 滅的持續時間。
Te暫停 Te PAUSE：Te停止按鈕，按下時，暫停Te計時。
前行FRONT RUN：小車往灼熱絲頭方向前行的按鈕。
複位RESET：小車回到原位的按鈕。
排氣扇FAN：試驗停止後，按下此鍵，排氣扇打開，排出箱內氣體。
加熱開始HEATING START：啟動電流按鈕，再調節“電流調節”，灼熱絲頭開始加熱。
照明LIGHT：箱內照明開關。
加熱電流HEATING CURRENT：加熱電流的顯示值。
電流保護CURRENT PROTECTION：2.5A熔斷器，加熱回路的保護。
電流調節ELECTRICITY ADJUST：對灼熱絲頭進行加熱的電流調節旋鈕。
以上當中，Ti暫停、Te暫停、加熱開始、排氣扇等按鈕為帶扣按鈕，按一下為動作，如需結束動作，則需再按一次即可。
三、 溫度測量系統的校驗：
1. 按“複位”鈕使夾具遠離灼熱絲。
2. 将标准要求的银箔放在灼热丝头的顶端中心位置。
3. 按“加热开始”钮，缓缓地把电流调节至适当值(见附表)，直到银箔熔化，此时温度表所示值应为相关标准要求的960±10℃。
4. 温度校验完成后，热清理银残留物。
5. 弹起“加热开始”钮，关闭电源。
以上校验是在每次更换灼热丝头或热电偶后、或对试验结果有质疑时，进行的校验。
四、 試驗前準備
在試驗前，請詳細閱讀相關標準，以便正確操作儀器及獲取正確的試驗結果。
1. 將預處理好的試樣安裝在夾具上，使灼熱絲頂端在其中心位。
2. 按“前行”鈕，當試樣與灼熱絲剛接觸時，立即按“停止”鈕。
3. 調整自動計時位置：緩緩調整接近開關移向夾具，當指示燈亮的時停下並將其下麵的螺絲擰緊。
4. 按“複位”，使夾具離開灼熱絲。
5. 按“前行”鈕，確認試樣在與灼熱絲剛接觸時自動停下並計時。
6. 按“複位”，使夾具退回。
7. 根據標準要求，在灼熱絲頭下方200±5㎜處放置松木板，絹紙放在松木板上面（松木板由提供的託盤架支承，高度可通過4個腳鬆緊來調節），以準備評定試樣燃燒結果。
五、 試驗操作:
1. 設定時間參數，確認“Ti暫停”鈕與“Te暫停”鈕已彈起。
2. 按“加熱開始”鈕，慢慢加大電流（通過調壓器），（加大電流時切忌將電流值一下子調至所需值，這樣會影響熱電偶的使用壽命）把電流調節至適當值(见下表)，使溫度達到試驗要求。溫度在電流調節1分鐘後才能達到穩定。
3. 溫度穩定後，按“前行”鈕，夾具前行，試樣與灼熱絲相接觸時，夾具自動停下並自動計時，試驗開始。
4. 試驗中：當試樣有火焰時，按“Ti暫停” 鈕，得到起燃時間；
5. 當火焰熄滅時，按“Te暫停” 鈕，得到火焰熄滅時間。
6. 到達預置的灼熱時間時，夾具退回;中途停止試驗，按“複位”鈕。
7. 試驗結果判據，請參考相關標準。

附表：溫度與電流大小關係的參考值
500℃
60 A
550℃
66 A
600℃
73 A
650℃
81 A
700℃
88 A
750℃
96 A
800℃
105 A
850℃
114 A
900℃
121 A
960℃
132 A

當前實測溫度：28℃
高溫限制溫度：1000℃

六、注意事項:
l 防止觸電、燙傷、燃燒或火災事故。
l 防止有毒氣體或煙霧的吸入。
l 防止有毒殘餘物的損害人體。
l 超溫低溫保護功能，高於上限溫度停止加熱，低於下限溫度開始加熱， 加熱時間超過5分鐘，加熱自動停止。
l 試驗時關閉風扇以免影響試驗結果，試驗完成後打開風扇。
計時器
按[MD]三秒進入設置狀態→顯示方式為[IN]→按▲或▼選擇[U]方式→再按[MD]→顯示方式為[CPS]→按▲或▼選擇[30]→ 如此類推→最後按[MD]三秒完成設置程式。置數：按<向左箭頭選擇位數，再按▲向上或▼向下選擇所需個數，然後按[MD]確認即可。詳細設定方法參照各參數設置的詳細說明。
時間範圍
SEC

輸入邏輯SIG
PNP
計時模式U-D
UP
複位時間InT
20
輸出模式OUT
OND
計數/計時器C-T
TIYE
輸出時間OUT.T
HOLD

溫控器：
按[MD]三秒進入設置狀態→按▲或▼選擇方式→按▲或▼選擇相應參數→ 如此類推→最後按[MD]三秒完成設置程式。
使用範圍SV-2
980o

預置溫度SV
980o
警報輸出AL-1
970o

比例範圍P
0.0
七． 儀錶的預置與參數設置

電流、電壓表
按MD三秒進入設置狀態，此時顯示功能模式及動作模式，按<鍵進入第一個動作模式選擇狀態，按▲或▼鍵選擇所需動作模式，然後再按MD一下而進入第二個功能模式，如此類推，設置好所定參數後，按MD三秒解除設置狀態。
電流錶參數

電壓表參數
IN-T
AU6
IN-T
AU6
IN-R
5A
IN-R
500V
DISP
SCAL
DISP
SCAL
H-SC
200
H-SC
500.0
L-SC
0000
L-SC
0000
DOT
0
DOT
0
OUT.T
LH.ST
IND.H
1.00
在產品出廠前，儀錶已設置好，請操作人員不要隨便設置，如確因意外做成儀錶數值錯誤，請按本說明書所示的操作重新設置，同時請參考儀錶的說明書。

八、 常見故障及處理:
故障現象
原因
處理措施
校驗溫度時溫度不准確
1、灼熱絲上有殘留物或銀箔未放置顶端中心位置。
2、熱電偶不良。
3、熱電偶與發熱絲接觸不良。
4、灼熱絲不良（成份不符）或老化。
1．去除殘留物，將銀箔放置顶端中心位置。
2、更換熱電偶。
3、調整熱電偶與灼熱絲位置。
4、更換灼熱絲頭。

溫度錶有常溫顯示，但不能能正常升溫。
1、 電氣回路中保險絲燒壞或回路斷路。
2、 熱電偶損壞或熱電偶導線短路。
3、 熱電偶類型與溫度錶內部所設置的感測器類型不符。
4、熱電偶使用範圍未設置。
1、 1．更換保險絲，檢查回路。
2、 更換熱電偶。
3、 參照說明書把溫度錶內部溫度感測器類型設置為此熱電偶類型（K型），即可恢復正常。
4、重置溫控表參數。
溫控器顯示“OPEN”時的情況。
1、如果熱電偶沒斷線，可拆下熱電偶後短接溫控器上熱電偶信號輸入的正、負極，當電源再打開時能檢測環境的實際溫度。
2、如果不能檢測到環境溫度則說明溫控器有故障，反之熱電偶損環
1、更換熱電偶。
2、更換溫控表。

小車無法自動停止，無刹車
1．感應開關損壞，無法感應。
2．限位開關損壞。
1．更換感應開關。
2．更換限位開關。
開機時儀錶閃爍，無法設定
1. 檢查小車的接近開關是否正常。
2. 檢查儀表是否亂調過。
1.更換接近開關。
2.更換接近開關後再作檢查或按說明書重新設定。
九、保養:
l 在長期高溫情況下,熱電偶使用壽命會縮短。
l 灼熱絲相關尺寸小於標準值90%時，需更換。
l 灼熱絲更換後,需擰緊螺絲，以防接觸不良。
l 試驗結束做好清潔時，小心碰傷熱電偶，另外，在加熱時，要注意是緩慢地加大電流，不要一下子就將電流調至所需值，這樣會有效延長熱電偶的使用壽命（熱電偶屬易損件，不在保修之列）。
l 定期潤滑運動部件。如:小車導軌，門導軌。
l 定期進行箱體內的清潔。
