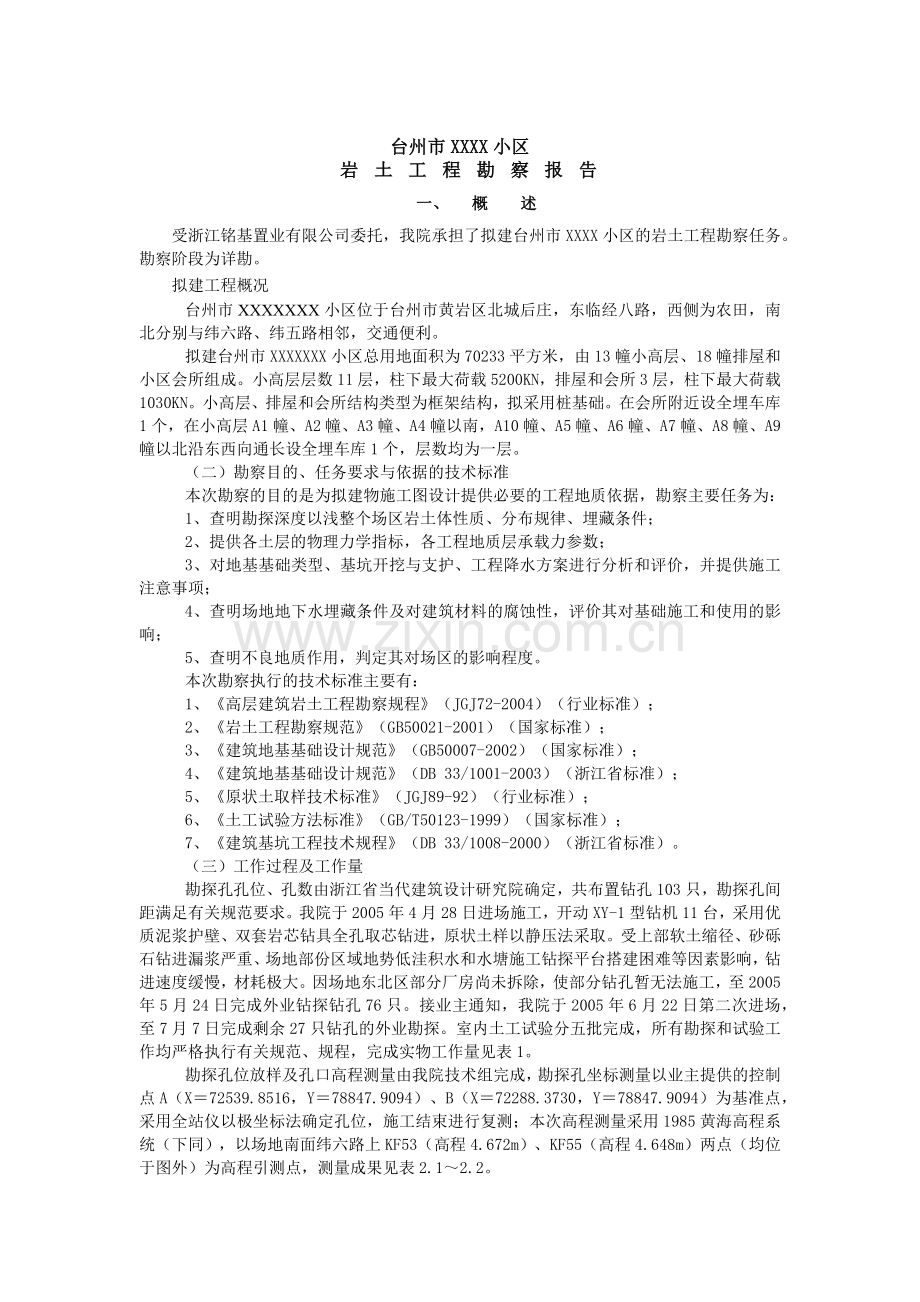

台州市XXXX小区
岩土工程勘察报告
一、 概 述
受浙江铭基置业有限公司委托，我院承担了拟建台州市XXXX小区的岩土工程勘察任务。勘察阶段为详勘。
拟建工程概况
台州市XXXXXXX小区位于台州市黄岩区北城后庄，东临经八路，西侧为农田，南北分别与纬六路、纬五路相邻，交通便利。
拟建台州市XXXXXXX小区总用地面积为70233平方米，由13幢小高层、18幢排屋和小区会所组成。小高层层数11层，柱下最大荷载5200KN，排屋和会所3层，柱下最大荷载1030KN。小高层、排屋和会所结构类型为框架结构，拟采用桩基础。在会所附近设全埋车库1个，在小高层A1幢、A2幢、A3幢、A4幢以南，A10幢、A5幢、A6幢、A7幢、A8幢、A9幢以北沿东西向通长设全埋车库1个，层数均为一层。
（二）勘察目的、任务要求与依据的技术标准
本次勘察的目的是为拟建物施工图设计提供必要的工程地质依据，勘察主要任务为：
1、查明勘探深度以浅整个场区岩土体性质、分布规律、埋藏条件；
2、提供各土层的物理力学指标，各工程地质层承载力参数；
3、对地基基础类型、基坑开挖与支护、工程降水方案进行分析和评价，并提供施工注意事项；
4、查明场地地下水埋藏条件及对建筑材料的腐蚀性，评价其对基础施工和使用的影响；
5、查明不良地质作用，判定其对场区的影响程度。
本次勘察执行的技术标准主要有：
1、《高层建筑岩土工程勘察规程》（JGJ72-2004）（行业标准）；
2、《岩土工程勘察规范》（GB50021-2001）（国家标准）；
3、《建筑地基基础设计规范》（GB50007-2002）（国家标准）；
4、《建筑地基基础设计规范》（DB 33/1001-2003）（浙江省标准）；
5、《原状土取样技术标准》（JGJ89-92）（行业标准）；
6、《土工试验方法标准》（GB/T50123-1999）（国家标准）；
7、《建筑基坑工程技术规程》（DB 33/1008-2000）（浙江省标准）。
（三）工作过程及工作量
勘探孔孔位、孔数由浙江省当代建筑设计研究院确定，共布置钻孔103只，勘探孔间距满足有关规范要求。我院于2005年4月28日进场施工，开动XY-1型钻机11台，采用优质泥浆护壁、双套岩芯钻具全孔取芯钻进，原状土样以静压法采取。受上部软土缩径、砂砾石钻进漏浆严重、场地部份区域地势低洼积水和水塘施工钻探平台搭建困难等因素影响，钻进速度缓慢，材耗极大。因场地东北区部分厂房尚未拆除，使部分钻孔暂无法施工，至2005年5月24日完成外业钻探钻孔76只。接业主通知，我院于2005年6月22日第二次进场，至7月7日完成剩余27只钻孔的外业勘探。室内土工试验分五批完成，所有勘探和试验工作均严格执行有关规范、规程，完成实物工作量见表1。
勘探孔位放样及孔口高程测量由我院技术组完成，勘探孔坐标测量以业主提供的控制点A（X＝72539.8516，Y＝78847.9094）、B（X＝72288.3730，Y＝78847.9094）为基准点，采用全站仪以极坐标法确定孔位，施工结束进行复测；本次高程测量采用1985黄海高程系统（下同），以场地南面纬六路上KF53（高程4.672m）、KF55（高程4.648m）两点（均位于图外）为高程引测点，测量成果见表2.1～2.2。

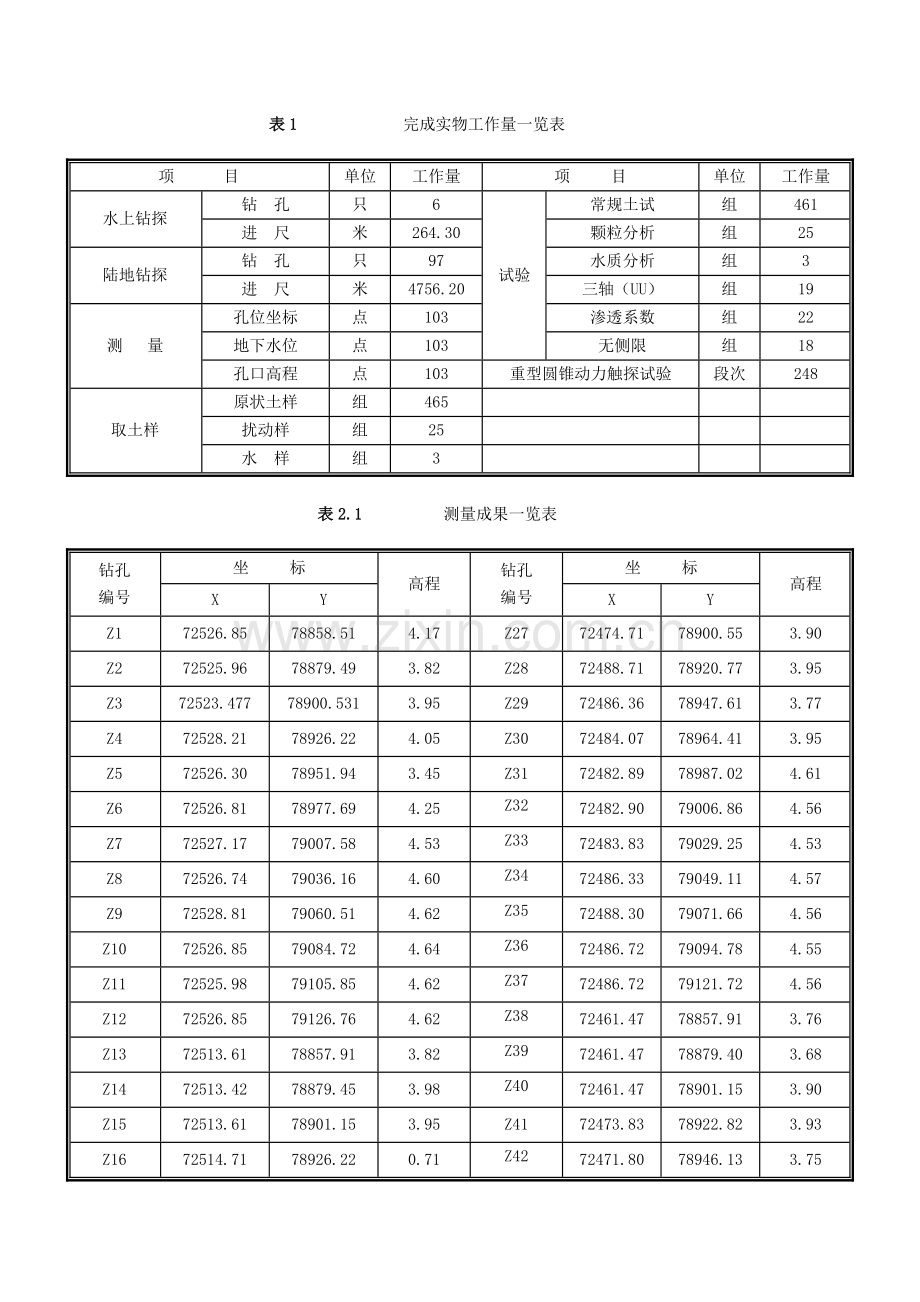

表1 完成实物工作量一览表
项 目
单位
工作量
项 目
单位
工作量
水上钻探
钻 孔
只
6
试验
常规土试
组
461
进 尺
米
264.30
颗粒分析
组
25
陆地钻探
钻 孔
只
97
水质分析
组
3
进 尺
米
4756.20
三轴（UU）
组
19
测 量
孔位坐标
点
103
渗透系数
组
22
地下水位
点
103
无侧限
组
18
孔口高程
点
103
重型圆锥动力触探试验
段次
248
取土样
原状土样
组
465

扰动样
组
25

水 样
组
3

表2.1 测量成果一览表
钻孔
编号
坐 标
高程
钻孔
编号
坐 标
高程
X
Y
X
Y
Z1
72526.85
78858.51
4.17
Z27
72474.71
78900.55
3.90
Z2
72525.96
78879.49
3.82
Z28
72488.71
78920.77
3.95
Z3
72523.477
78900.531
3.95
Z29
72486.36
78947.61
3.77
Z4
72528.21
78926.22
4.05
Z30
72484.07
78964.41
3.95
Z5
72526.30
78951.94
3.45
Z31
72482.89
78987.02
4.61
Z6
72526.81
78977.69
4.25
Z32
72482.90
79006.86
4.56
Z7
72527.17
79007.58
4.53
Z33
72483.83
79029.25
4.53
Z8
72526.74
79036.16
4.60
Z34
72486.33
79049.11
4.57
Z9
72528.81
79060.51
4.62
Z35
72488.30
79071.66
4.56
Z10
72526.85
79084.72
4.64
Z36
72486.72
79094.78
4.55
Z11
72525.98
79105.85
4.62
Z37
72486.72
79121.72
4.56
Z12
72526.85
79126.76
4.62
Z38
72461.47
78857.91
3.76
Z13
72513.61
78857.91
3.82
Z39
72461.47
78879.40
3.68
Z14
72513.42
78879.45
3.98
Z40
72461.47
78901.15
3.90
Z15
72513.61
78901.15
3.95
Z41
72473.83
78922.82
3.93
Z16
72514.71
78926.22
0.71
Z42
72471.80
78946.13
3.75
Z17
72513.06
78951.95
3.61
Z43
72471.12
78964.41
3.97
Z18
72513.07
78978.29
4.56
Z44
72470.01
78985.55
4.59
Z19
72513.43
79006.98
4.53
Z45
72470.02
79008.34
4.66
Z20
72512.63
79036.31
4.52
Z46
72471.12
79029.35
4.54
Z21
72515.07
79060.43
4.59
Z47
72473.50
79051.03
4.54
Z22
72513.61
79084.12
4.58
Z48
72475.41
79071.91
4.46
Z23
72513.74
79105.68
4.58
Z49
72472.07
79094.58
4.53
Z24
72513.61
79127.36
4.58
Z50
72471.48
79122.12
4.49
Z25
72474.71
78858.51
3.91
Z51
72422.57
78858.51
3.81
Z26
72473.81
78879.56
3.80
Z52
72421.38
78879.42
3.57
表2.2 测量成果一览表
钻孔
编号
坐 标
高程
钻孔
编号
坐 标
高程
X
Y
X
Y
Z53
72422.57
78900.60
3.61
Z79
72408.68
79079.48
4.51
Z54
72409.33
78857.91
3.84
Z80
72424.44
79117.23
4.60
Z55
72409.27
78879.58
3.67
Z81
72389.69
78917.10
3.91
Z56
72409.33
78901.15
3.93
Z82
72379.15
78950.33
3.85
Z57
72370.43
78858.51
3.80
Z83
72390.86
78984.57
4.41
Z58
72369.25
78879.45
3.88
Z84
72375.80
79015.47
4.61
Z59
72370.43
78900.55
3.74
Z85
72386.06
79056.06
4.42
Z60
72357.19
78857.93
3.85
Z86
72376.03
79084.02
2.60
Z61
72357.35
78879.59
3.97
Z87
72392.66
79113.18
4.10
Z62
72357.19
78901.15
3.88
Z88
72359.02
78918.93
3.80
Z63
72328.29
78858.53
3.86
Z89
72344.87
78943.39
3.82
Z64
72327.53
78889.33
3.82
Z90
72359.65
78968.55
3.74
Z65
72314.79
78859.41
3.84
Z91
72350.47
78992.62
5.33
Z66
72314.29
78889.33
3.87
Z92
72340.54
79013.77
5.10
Z67
72452.38
78918.57
3.90
Z93
72353.06
79035.05
5.00
Z68
72438.18
78947.13
3.81
Z94
72337.97
79068.46
5.50
Z69
72450.07
78984.57
4.60
Z95
72354.95
79099.22
5.30
Z70
72446.48
79025.66
4.99
Z96
72317.56
78902.35
3.97
Z71
72435.00
79050.473
5.00
Z97
72326.88
78929.53
3.90
Z72
72455.59
79069.71
4.40
Z98
72311.55
78956.90
3.90
Z73
72442.07
79096.54
4.69
Z99
72323.26
78985.68
5.56
Z74
72456.39
79122.15
4.40
Z100
72312.47
79016.02
5.17
Z75
72421.07
78918.58
3.80
Z101
72323.71
79038.76
4.97
Z76
72406.37
78954.34
3.92
Z102
72308.07
79066.27
4.40
Z77
72419.50
78984.66
4.66
Z103
72326.40
79091.44
5.10
Z78
72412.43
79038.33
4.40

一、 场地工程地质条件
（一）各工程地质（亚）层划分及评述
场地地貌类型属温黄海积平原，地势较为平坦，在拟建小高层A2幢靠西部附近有一水塘分布，面积约780平方米，水深约2.80m。场地大部表层为耕植土层，靠东部和东北部因修建临时厂房有填土覆盖，厚度约1～2m，在小区会所与排屋B12幢、B13幢间形成一小水塘，水深约1m。
现根据野外钻探揭露及室内土工试验，将场地勘探深度以浅土体按其成因时代、埋藏分布规律、岩性特征及其物理力学性质划分为5个工程地质层，11工程地质亚层。自上而下分述如下：
①0层：填土（mlQ）
色杂，松散，成份以含粘性土碎（块）石为主，分选性差，碎（块）石粒径大者可达2.0m，夹碎砖头、塑料、玻璃等建筑垃圾，在临时厂房地坪以下以碎（卵）石夹细纱为主，土质不均。
该层场地东部和东北部分布，为近期堆填而成，揭露最厚处可达3.60m，物理力学性质差。
①1层：粘土（mQ43 ）
灰黄色，可塑，底部渐变软塑，厚层状，含氧化铁锰质斑点，表部富含植物根茎，切面光滑，无摇振反应，干强度高，韧性高。
该层场地大部有分布，在水塘和临时厂房局部位置缺失，揭露层厚0.80～3.50m，高压缩性为主，局部为中等压缩性，物理力学性质一般。
②1层：淤泥（mQ42）
灰色，流塑，顶部厚层状，以下鳞片状为主，顶部含腐烂植物根茎，见零星贝壳碎屑，局部夹粉砂小团块或薄层，切面光滑，无摇震反应，干强度高，韧性中等，在场地局部区域上部粉粒含量较高，为淤泥质粉质粘土。
该层场地内均有分布，顶板标高3.05～0.40m，层厚15.65～20.25m，具高压缩性，物理力学性质差。
②2层：淤泥质粘土（mQ42 ）
灰色，流塑，鳞片状，局部厚层状，切面光滑，偶见贝壳碎屑，无摇震反应，干强度高，韧性中等。
该层场地内均有分布，顶板标高－13.53～－18.16m，层厚2.40～5.90m，具高压缩性，物理力学性质差。
③1层：粘土（mQ41 ）
灰色，软塑，细鳞片状，局部厚层状，偶夹贝壳碎屑，切面光滑，无摇震反应，干强度高，韧性较高。
该层在场地内广泛分布，局部地段缺失，顶板标高－17.80～－21.18m，层厚1.75～10.20m，高压缩性，物理力学性质较差。
③2层：粘土（mQ41 ）
灰色，略具灰褐色，可塑，局部软塑，细鳞片状、厚层状，含少量腐烂木屑，偶夹灰黄色钙泥质团块或结核，切面光滑，无摇震反应，干强度高，韧性高。
该层在场地内均有分布，顶板标高为－21.40～－28.60m，层厚2.69～10.40m，高压缩性，物理力学性质较差。
④1层：卵石（pl-alQ32 ）
灰黄色、浅灰黄色，稍密～中密，卵石亚圆形，中风化状，径一般4～8cm，大者可达10cm以上，含量约50～60%，砾约占20%，余为砂及少量粘性土，土质不均，胶结差。
该层全场分布，顶板标高－30.12～－33.01m，揭露厚度6.20～13.25m，物理力学性质较好。
④2层：粘土（lQ32 ）
灰色为主，局部浅兰灰色，可塑为主，局部软塑，厚层状，局部含少量腐植质，切面光滑，无摇震反应，干强度较高，韧性较高。
该层在场地内局部分布，顶板标高－41.37～－43.80m，揭露层厚1.48～6.00m，中等压缩性，局部具高压缩性，物理力学性质一般。
⑤1层：粘土（al-lQ32 ）
褐黄色夹灰兰色为主，局部灰黄色，可塑，厚层状，含少量粉粒，切面光滑，无摇震反应，干强度高，韧性高，土质不均，局部粉粒含量较高为粉质粘土。
该层在已施工控制性钻孔均有揭露，顶板标高为－41.24～－47.73m，揭露厚度1.90～8.60m，中偏低压缩性，物理力学性质较好。
⑤2层：粘土（lQ32 ）
灰色，略具浅褐黄色，可塑，局部软塑，厚层状，偶夹腐植质，局部为粉质粘土，切面光滑，无摇震反应，干强度高，韧性高。
该层在场地内局部分布，顶板标高－45.63～－49.63m，揭露厚度1.10～5.80m，中偏高压缩性，物理力学性质一般。
⑤3层：卵石（pl-alQ32 ）
紫灰色，稍密～中密，卵石亚圆形，中风化状，径一般4～8cm，含量约50～60%，砾约占20%，余为砂及少量粘性土，土质不均，胶结一般。
该层在已施工控制性钻孔均有揭露，顶板标高为－49.25～－51.70m，控制厚度2.10～3.77m，物理力学性质较好。
（二）物理力学性质指标统计
根据《岩土工程勘察规范》（GB50021-2001），以上节划分的各工程地质（亚）层为统计单元进行统计，统计前，首先对各层土试指标逐个进行对比分析，剔除个别不合理指标，然后按照Grubbs准则，统计出各层指标的统计样本数、范围值、算术平均值，同时大于6个样品的提供变异系数，颗粒分析仅提供最大值、最小值、算术平均值及统计数，原位测试提供其最大值、最小值、算术平均值及统计数。统计结果详见附表1-1～1-2，三轴快剪试验成果见附表2，无侧限试验成果见附表3，渗透试验成果见附表4，各工程地质（亚）层平均压缩曲线见附图1-1～1-4。
（三）地下水
场地地下水主要为浅部粘性土层中的孔隙潜水和深部卵石层中的孔隙承压水。
1、浅部孔隙潜水
广泛分布于场地浅部，含水层颗粒细、透水性差、水交替微弱，接受大气的降水和地表水的补给，水量贫乏，地下水水力坡度小，迳流缓慢，勘察期间测得地下水位埋深0.10～2.30m（见表3.1～3.2），地下水位动态随季节和降水变化较大。本次勘察共取得该类型地下水3组，根据水质分析资料，1＃水样主要分析指标：PH值为7.0；CL-含量60.3mg/l；SO42-含量10.0mg/l；侵蚀性CO2含量22.00mg/l；矿化度500.53mg/l，按《岩土工程勘察规范》（GB50021-2001）判定，地下水对砼无腐蚀性，对砼中的钢筋无腐蚀性，对钢结构具弱腐蚀性；2＃水样主要分析指标：PH值为8.0；CL-含量56.7mg/l；SO42-含量12.0mg/l；侵蚀性CO2含量0.00mg/l；矿化度497.80mg/l，按《岩土工程勘察规范》（GB50021-2001）判定，地下水对砼无腐蚀性，对砼中的钢筋无腐蚀性，对钢结构具弱腐蚀性；3＃水样主要分析指标：PH值为8.0；CL-含量31.9mg/l；SO42-含量16.0mg/l；侵蚀性CO2含量0.00mg/l；矿化度752.20mg/l，按《岩土工程勘察规范》（GB50021-2001）判定，地下水对砼无腐蚀性，对砼中的钢筋无腐蚀性，对钢结构具弱腐蚀性；水质分析成果见附表5-1～5-3。
2、深部孔隙承压水
深部孔隙承压含水层场地内主要表现为赋存于④1、⑤3层洪冲积卵石层中的孔隙水，与上覆粘性土含水层水力联系微弱，主要受地表水迳流侧向补给，富水性、透水性较好，水量较大。
表3.1 地 下 水 位 一 览 表
勘探孔
编号
水位
埋深
（m）
勘探孔
编号
水位
埋深
（m）
勘探孔
编号
水位
埋深
（m）
勘探孔
编号
水位
埋深
（m）
Z1
0.90
Z12
0.60
Z23
0.57
Z34
0.68
Z2
0.55
Z13
0.55
Z24
0.50
Z35
0.48
Z3
0.70
Z14
0.70
Z25
0.65
Z36
0.69
Z4
0.75
Z15
0.70
Z26
0.55
Z37
0.65
Z5
水中
Z16
0.00
Z27
0.65
Z38
0.45
Z6
0.95
Z17
0.00
Z28
0.65
Z39
0.40
Z7
0.85
Z18
0.55
Z29
0.50
Z40
0.65
Z8
0.68
Z19
0.65
Z30
0.65
Z41
0.65
Z9
0.65
Z20
0.55
Z31
0.59
Z42
0.50
Z10
0.55
Z21
0.55
Z32
0.65
Z43
0.70
Z11
0.65
Z22
0.65
Z33
0.55
Z44
0.60
表3.2 地 下 水 位 一 览 表
勘探孔
编号
水位
埋深
（m）
勘探孔
编号
水位
埋深
（m）
勘探孔
编号
水位
埋深
（m）
勘探孔
编号
水位
埋深
（m）
Z45
0.62
Z60
0.65
Z75
0.50
Z90
0.45
Z46
0.64
Z61
0.70
Z76
0.65
Z91
2.00
Z47
0.65
Z62
0.65
Z77
1.30
Z92
1.85
Z48
0.55
Z63
0.60
Z78
1.20
Z93
1.75
Z49
0.50
Z64
0.55
Z79
1.05
Z94
2.05
Z50
0.65
Z65
0.60
Z80
0.60
Z95
1.25
Z51
0.10
Z66
0.60
Z81
0.60
Z96
0.70
Z52
0.00
Z67
0.65
Z82
0.55
Z97
0.65
Z53
0.30
Z68
0.50
Z83
1.15
Z98
0.65
Z54
0.60
Z69
1.30
Z84
1.40
Z99
2.30
Z55
0.00
Z70
1.70
Z85
0.95
Z100
1.80
Z56
0.70
Z71
1.75
Z86
0.00
Z101
1.75
Z57
0.55
Z72
1.20
Z87
0.25
Z102
0.95
Z58
0.60
Z73
1.25
Z88
0.50
Z103
1.10
Z59
0.50
Z74
0.45
Z89
0.55

（四）不良地质作用和地质灾害
根据国家质量技术监督局发布的1：400万《中国地震动参数区划图》（GB18306-2001），场地地震动峰值加速度分区为＜0.05g区，相当于地震基本裂度值＜Ⅵ度区。根据规范，可不进行场地土类别划分及对抗震不利或危险的地段划分，可不考虑砂土液化因素。
场地内存在的不良地质作用主要为：
1、上部软土层对工程的影响，场地内海相淤泥质土分布普遍，厚度较大，具高含水量、高孔隙比、高压缩性等特点，不经处理，会产生较大沉降及不均匀沉降，但本工程考虑采用桩基础，因此软土对工程沉降及不均匀沉降影响不大，主要是对地下车库基坑开挖维护产生不利影响；
2、场地内局部分布水塘，有积水，施工前先抽干积水，清除塘内浮泥，用质地均匀、硬度高的砂砾石回填；
3、场地内局部地表分布填土，土质不均，物理力学性质差，施工前应清除或进行处理。
场地地处温黄海积平原，地形较平坦，地质灾害不发育。
（五）场地稳定性和适宜性评价
场地地处海积平原，地形较平坦，场地稳定性较好，适宜建筑。
三、工程地质评价
（一）各工程地质（亚）层承载力参数确定
各工程地质（亚）层承载力特征值和桩基础承载力参数，主要依据各工程地质层的物理力学性质指标，以及埋藏分布条件等，按照国家《建筑地基基础设计规范》（GB50007-2002）、浙江省《建筑地基基础设计规范》（DB33／1001-2003），并结合地区性建筑经验综合确定，详见表4。
（二）单桩承载力估算
本次单桩承载力估算根据《建筑地基基础设计规范》（GB50007-2002）中的公式。
Ra=UpΣqsiali+qpaAp
公式中：
Ra －单桩竖向承载力特征值；
qpa －桩端端阻力特征值；
qsia －桩侧阻力特征值；
Ap －桩底端横截面面积；
Up －桩身周边长度；
li －第i层岩土的厚度；
本次估算承载力和有效桩长无地下室从①1层顶面算起，会所附近从标高0.00m算起，以④1作为桩端持力层，估算结果见表5。
表4 各工程地质（亚）层承载力参数
层号
岩性
名称
天然地基
土承载力
特征值
fak
(kPa)
水泥搅拌
桩桩侧
摩阻力
特征值
qsia
(kPa)
预应力管桩
钻孔灌注桩
桩端阻力
特征值
qpa
(kPa)
桩侧阻力
特征值
qsia
(kPa)
桩端阻力
特征值
qpa
(kPa)
桩侧阻力
特征值
qsia
(kPa)
①1
粘土
60
10

15

12
②1
淤泥
50
4

5

4.5
②2
淤泥质粘土

8

7
③1
粘土

15

13
③2
粘土

18

15
④1
卵石

3000
47
1200
45
④2
粘土

20
⑤1
粘土

500
25
⑤2
粘土

20
⑤3
卵石

1500
47
（三）地基基础方案评价
1、地基土评价
通过本次勘察，场地勘探深度以浅地基土共分5个工程地质层、11个工程地质亚层。其中：①0层填土：松散，物理力学性质差；①1层粘土：可塑往下渐变软塑，高压缩性为主，局部中等压缩性，该层物理力学性质一般，可作为轻型建筑物浅基础持力层；②1层淤泥：流塑，高压缩性，物理力学性质差；②2层淤泥质粘土：流塑，高压缩性，物理力学性质差；③1层粘土：软塑，高压缩性，物理力学性质较差；③2层粘土：可塑，局部软塑，高压缩性，物理力学性质较差；④1层卵石：上部稍密为主，下部中密～密实，物理力学性质较好，可作为拟建物桩基持力层；④2层粘土：可塑为主，局部软塑，中等压缩性，局部具高压缩性，力学性质一般；⑤1层粘土：可塑，中偏低压缩性，物理力学性质较好；⑤2层粘土：可塑，局部软塑，中偏高压缩性，物理力学性质一般；⑤3卵石：稍密～中密，力学性质较好。
表5 单桩竖向承载力特征值估算表
桩型
桩 端
持力层
估算
位置
孔号
有效
桩长
（m）
桩端
标高
（m）
桩端入持
力层深度
（m）
桩径
（mm）
单桩承载
力特征值
Ra（KN）
钻
孔
灌
注
桩
④1
小高层
Z12
37.80
-34.28
3
600
1124.42
800
1650.03
1000
2251.03
Z13
39.50
-35.68
3
600
1157.46
800
1694.07
1000
2306.09
Z64
37.67
-33.85
3
600
1120.09
800
1644.25
1000
2243.80
预
应
力
管
桩
④1
小高层
Z16
33.60
-32.89
1
400
834.28
500
1160.66
Z32
35.50
-31.94
1
400
803.37
500
1122.02
Z50
35.65
-32.06
1
400
866.33
500
1200.72
Z60
35.50
-31.65
1
400
798.22
500
1115.58
排屋、
会所
Z67
35.10
-31.20
1
400
825.99
500
1150.29
Z95
32.9
-32.90
1
400
834.47
500
1160.90
Z102
33.38
-33.38
1
400
838.23
500
1165.59
2、地基基础方案
拟建台州市XXXXXXX小区小高层层数11层，柱下最大荷载5200KN，排屋和会所3层，柱下最大荷载1030KN；在会所附近设全埋车库1个，在小高层A1幢、A2幢、A3幢、A4幢以南，A10幢、A5幢、A6幢、A7幢、A8幢、A9幢以北沿东西向通长设全埋车库1个，层数均为一层。小高层、排屋和会所拟采用桩基础，可供选择的桩型有钻孔灌注桩和预应力管桩。
a、钻孔灌注桩
场地内④1层卵石层位稳定，厚度较大，是拟建物的理想桩基持力层。选择桩径Φ600～Φ1000mm的钻孔灌注桩，桩端进入④1层2～3D（D为桩身直径，下同）以上，以Z13号孔为例，经估算，其单桩竖向承载力特征值约为1157.46～2306.09kN，满足设计荷载要求。
b、预应力管桩
以④1层卵石层作为桩端持力层，选择桩径Φ400mm、Φ500mm的预应力管桩，桩端进入④1层2～3D以上，以Z67号孔为例，单桩承载力特征值约825.99～1150.29KN。
场地地势平坦、开阔，根据拟建物的结构特征和荷载条件，建议小高层采用钻孔灌注桩，以④1层卵石层作为桩端持力层，桩径可选用Φ600～Φ1000mm，桩端宜进入④1层2～3D以上为宜；排屋和会所采用预应力管桩，桩径可选用Φ400～Φ500mm，桩端宜进入④1层2～3D以上为宜。
3、成桩可能性分析
本工程采用钻孔灌注桩和预应力管桩，在当地施工经验成熟，切实可行。
a、由于场地表部填土层及下伏为淤泥层易产生塌孔和缩径，因此，钻孔灌注桩在成孔过程中应采取维持孔壁稳定措施；如发生斜孔、塌孔和护筒周围冒浆时，应停钻，待采取相应措施后再钻进，钻孔达到设计深度后，应进行清孔，灌注混凝土之前，孔底沉碴厚度应符合规定。
b、预应力管桩施工过程中挤土效应较明显，应安排合理的打桩顺序，避免断和对周边道路的影响。
（四）车库基坑开挖支护评价
在会所附近设全埋车库1个，在小高层A1幢、A2幢、A3幢、A4幢以南，A10幢、A5幢、A6幢、A7幢、A8幢、A9幢以北沿东西向通长设全埋车库1个，层数均为一层。
根据土试指标，结合地区经验并参照有关规范，本报告提出基坑围护设计参数指标建议值见表6。
表6 基坑围护设计参数指标建议值
层号
直剪固结快剪
不固结不排水
抗剪强度
无侧限
抗压强度
渗透系数
Kv
Kh
C（KPa）
φ（ο）
C（KPa）
φ（ο）
qu（KPa）
（cm/s）
（cm/s）
①1
18
10
36
0.5
61
0.50×10-7
1.00×10-7
②1
10
7
13
0.1
16
2.65×10-7
3.25×10-7
1、全埋车库基坑开挖边坡稳定性
全埋车库一层，开挖将遇到的土层有①0层填土、①1层粘土、②1淤泥，其中①0层填土：松散；②1层淤泥，流塑，饱和，具高压缩性；物理力学性质均较差，开挖后稳定性差，易坍塌或滑移。由于开挖深度较大，一般不宜采用放坡开挖，同时基坑开挖可能与临近建（构）筑物施工同步进行，因此应进行支护处理。
2、基坑开挖支护方案
开挖将遇到的土层有①0层填土、①1层粘土、②1淤泥，①1层粘土、②1淤泥渗透性差，涌水量小，且无流砂管涌隐患，常用的开挖方案有：
①采用水泥搅拌桩结合土钉墙支护。该类支护的优点是支护的整体性和隔水性能良好，基坑内无支撑，有利于机械开挖。
②采用悬臂式排桩支护，即由钻孔灌注桩或沉管灌注桩或预制桩组成悬臂式排桩。该类支护的基坑内无支撑，便于挖土和深基坑施工，但悬臂式排桩要求入土深度大，桩的变形较大，且工程费用高。
建议采用水泥搅拌桩结合土钉墙支护方案。
基坑排水建议：由于所开挖土层的渗透性较差，可采用明沟排水，即在基坑内设置排水沟和集水井，用抽水设备将地下水从集水井内抽出，随着坑底不断加深，而使集水井和排水沟也不断向下加深，直至达到坑底设计标高为止。
四、结论与建议
（一）结论
1、本次勘察工作严格执行有关规范，通过工程钻探、原位测试、室内土工试验等勘探手段，已查明了场地部分区域工程地质条件，本报告可作为拟建台州市XXXXXXX小区施工图设计的工程地质依据。
2、场地勘探深度以浅地基土共分5个工程地质层、11个工程地质亚层。其中：①0层填土：松散，物理力学性质差；①1层粘土：可塑往下渐变软塑，中偏高压缩性，该层物理力学性质稍好，可作为轻型建筑物浅基础持力层；②1层淤泥：流塑，高压缩性，物理力学性质差；②2层淤泥质粘土：流塑，高压缩性，物理力学性质差；③1层粘土：软塑，高压缩性，物理力学性质较差；③2层粘土：可塑，局部软塑，高压缩性，物理力学性质较差；④1层卵石：上部稍密为主，下部中密～密实，物理力学性质较好，可作为拟建物桩基持力层；④2层粘土：可塑为主，局部软塑，中偏高压缩性，力学性质一般；⑤1层粘土：可塑，中偏低压缩性，物理力学性质较好；⑤2层粘土：可塑，局部软塑，中偏高压缩性，物理力学性质一般；⑤3卵石：稍密～中密，力学性质较好。
3、根据国家质量技术监督局发布的1：400万《中国地震动参数区划图》（GB18306-2001）本场地地震动峰值加速度分区为＜0.05g区，相当于地震基本烈度值＜Ⅵ度区。根据规范，可不进行场地土类别划分及对抗震不利或危险的地段划分，可不考虑砂土液化因素。
4、本场地处于海积平原，场地平坦，地质灾害不发育，场地稳定性较好，适宜建筑。
5、勘察期间，测得浅部潜水水位埋深0.10～2.30m，根据水质分析资料，主要分析标：PH值为7.0～8.0；CL-含量31.9～60.3mg/l；SO42-含量10.0～16.0mg/l；侵蚀性CO2含量0.00～22.00mg/l；矿化度497.80～752.20mg/l；按《岩土工程勘察规范》（GB50021-2001）判定，地下水对砼无腐蚀性，对砼中的钢筋无腐蚀性，对钢结构具弱腐蚀性。
（二）建议
1、建议小高层采用钻孔灌注桩，以④1层卵石层作为桩端持力层，桩径可选用Φ600～Φ1000mm，桩端宜进入④1层2～3D以上为宜；排屋和会所采用预应力管桩，桩径可选用Φ400mm～Φ500mm，桩端宜进入④1层2～3D以上为宜。
2、基坑开挖采用水泥搅拌桩结合土钉墙支护，采用明沟排水和积水井。
3、对软土产生沉降及不均匀沉降，考虑采用桩基础，因此软土对工程沉降及不均匀沉降影响不大；场地内局部分布水塘，有积水，施工前先抽干积水，清除塘内浮泥，用优质细砂填平；场地内局部地表分布填土，物理力学性质差，施工前应清除或进行处理。
4、桩基施工时必须严格按照有关规范、规程执行，以确保成桩质量。
钻孔灌注桩施工时应注意以下问题：
a、必须保证桩端进入持力层的设计深度；
b、④1层卵石粒径较大，质地坚硬，且粒间孔隙较大，钻孔成桩时容易产生泥浆渗漏，且易坍塌，其上软土层厚度较大，成孔时易缩径，应采取维持孔壁稳定的措施；
c、钻进过程中，如发生斜孔、塌孔和护筒周围冒浆时，应停钻，待采取相应措施后再钻进；
d、钻孔达到设计深度后，应进行清孔，灌注混凝土之前，孔底沉碴厚度应符合规定；
e、工程施工前应进行试成孔和试成桩。
预应力管桩施工时应注意以下问题：
a、因挤土效应明显，施工前应安排好合理的打桩顺序；
b、成桩应以桩端设计标高和抬架（或贯入度）双重控制，当桩身抬架已达到而桩端标高未达到时，或桩身突然发生倾斜、移位等不良反应时，应暂停打桩，通过有关单位分析事故原因，采取相应措施；
c、成桩时应加强对临近建筑物、道路等的观测、监护，避免或减少挤土造成的影
