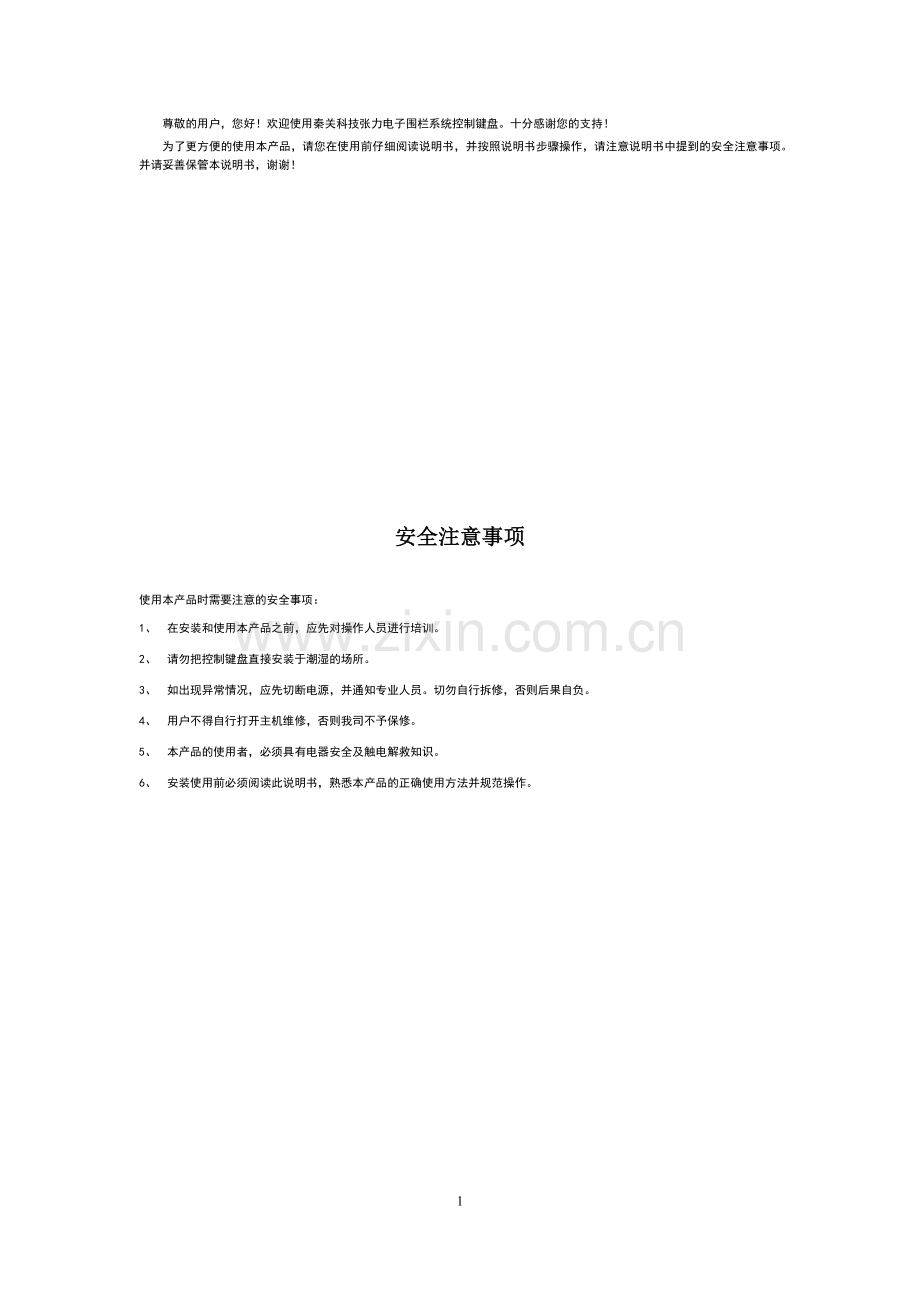

尊敬的用户，您好！欢迎使用秦关科技张力电子围栏系统控制键盘。十分感谢您的支持！
为了更方便的使用本产品，请您在使用前仔细阅读说明书，并按照说明书步骤操作，请注意说明书中提到的安全注意事项。并请妥善保管本说明书，谢谢！

安全注意事项

使用本产品时需要注意的安全事项：
1、 在安装和使用本产品之前，应先对操作人员进行培训。
2、 请勿把控制键盘直接安装于潮湿的场所。
3、 如出现异常情况，应先切断电源，并通知专业人员。切勿自行拆修，否则后果自负。
4、 用户不得自行打开主机维修，否则我司不予保修。
5、 本产品的使用者，必须具有电器安全及触电解救知识。
6、 安装使用前必须阅读此说明书，熟悉本产品的正确使用方法并规范操作。

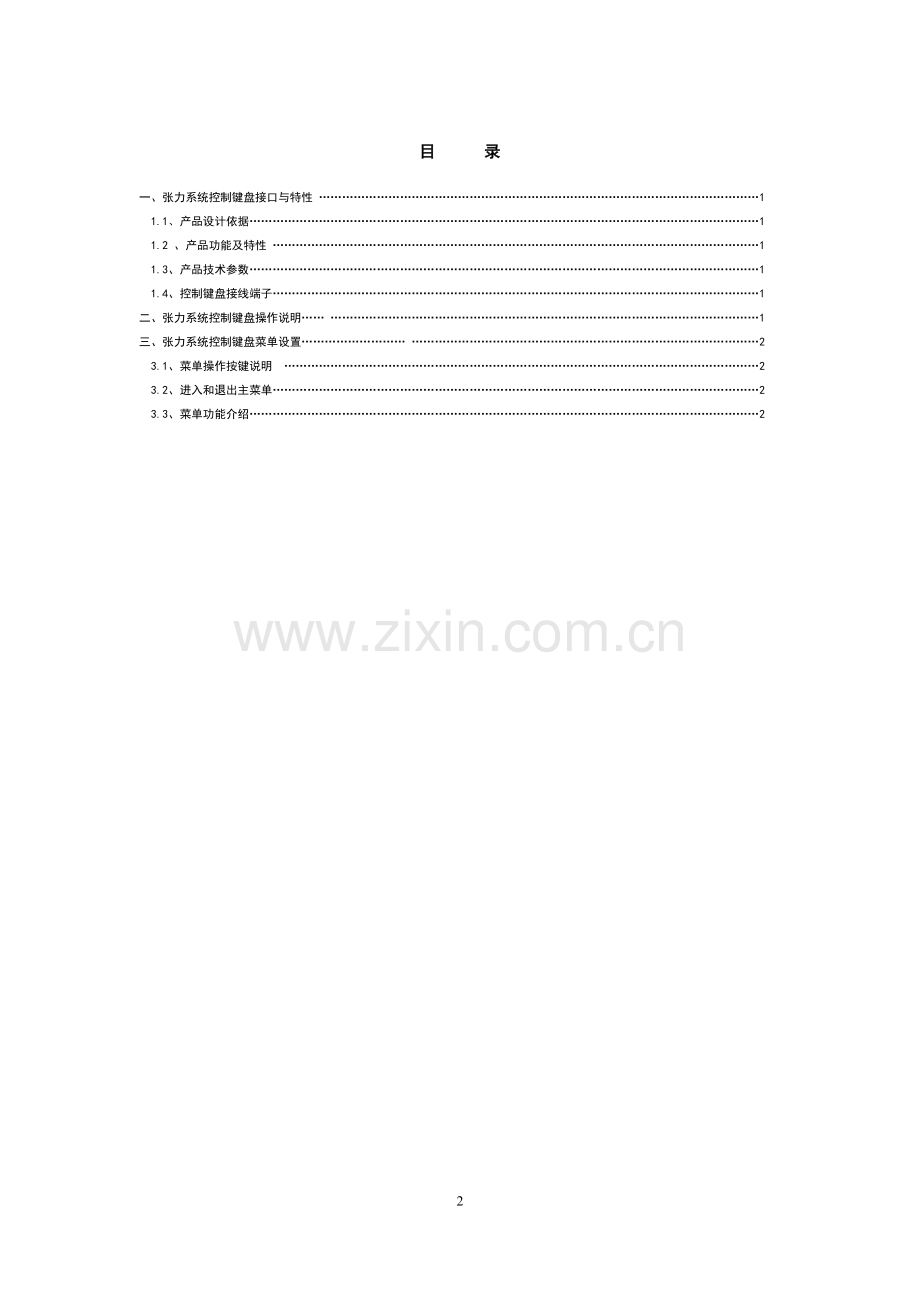

目 录

一、张力系统控制键盘接口与特性 ……………………………………………………………………………………………………1
1.1、产品设计依据……………………………………………………………………………………………………………………1
1.2 、产品功能及特性 ………………………………………………………………………………………………………………1
1.3、产品技术参数……………………………………………………………………………………………………………………1
1.4、控制键盘接线端子………………………………………………………………………………………………………………1
二、张力系统控制键盘操作说明…… …………………………………………………………………………………………………1
三、张力系统控制键盘菜单设置……………………… ………………………………………………………………………………2
3.1、菜单操作按键说明 ……………………………………………………………………………………………………………2
3.2、进入和退出主菜单………………………………………………………………………………………………………………2
3.3、菜单功能介绍……………………………………………………………………………………………………………………2

3

一、张力系统控制键盘接口与特性
1.1、产品设计依据
根据中华人民共和国公共安全行业标准GA/T1032-2013《张力式电子围栏通用技术要求》文件，设计开发控制键盘。

1.2、产品功能及特性
1、通过RS485总线与围栏主机实时通信，可管理和控制
1-255个张力电子围栏防区；
2、可以对防区布防、撤防、消警快捷键操作，也可增加密码权限
来管理布防、撤防、消警；
3、多点控制能力，同一系统中最多用5个控制器键盘；
4、可设置定时自动布、撤防控制；
5、键盘监控状态可以显示各防区实时张力值；
6、键盘监测到防区运行异常，立即启动蜂鸣器报警或者外接报警器报警反应，
并通过液晶显示屏提示报警防区、报警类型等；
7、报警类型有：触网、松弛、断线、主机防拆、主机离线、模块防拆、离线等；
8、报警防区号、报警类型、报警时间等历史信息存储和查询功能；
9、DC12V、常开、常闭信号报警联动信号输出；
10、最多可以支持存放8条报警记录。
图1.1产品外观
1.3、产品技术参数
供电电源：DC12V/1A
使用环境：温度：-40~+50℃ 湿度：≤95%

1.4 、控制键盘接线端子（见图1.2）
1、485A、485B为通讯接口，通过通讯线缆与张力围栏主机485A、485B相对应连接；
2、DC12V输入为键盘电源输入接口，键盘外接警号时应独立配置 DC12V/1A电源供电；
3、警号输出+，为报警输出接口。警号输出+接12V警号正极， GND接警号负极，警号功率最大不超过 10W；
4、NO、NC、COM为开关量输出接口，NO为常开端，NC为常闭端，COM为公共端；

图1.2 键盘端口

二、张力系统控制键盘操作说明
键盘通电“bi”一声之后LCD屏亮起，键盘进行自检，大概5秒钟后进入轮询防区状态，轮流显示各个防区的状态，
此LCD界面，我们称之为监控状态。在监控状态下，LCD每秒轮显一个防区，防区正常无报警时，显示防区张力值，有
报警时，防区显示对应的报警状态。当有防区报警产生时，LCD屏第一行会固定显示该防区的报警状态，并启动警号，同时
产生报警记录。

在监控状态下，键盘操作有如下几种：
1、布防: 防区处于警戒状态，有入侵或其它异常时，会产生报警。
布防分全部防区操作和单个防区操作，按下“布防”键，键盘出现布防界面，用户可通过“↑”“↓”箭头键来选择全
防区操作还是单防区操作，选定后，按下“确认”键。如果是全防区，则键盘就对全部防区执行布防动作，如果是单防区，则键盘调出单防区操作界面，此时，用户填入防区号，再按“确认”键，则键盘就对该防区执行布防操作。

2、撤防: 防区处于关闭状态，有入侵或其它异常时，不会产生报警。
撤防分全部防区操作和单个防区操作，按下“撤防”键，键盘出现撤防界面，用户可通过“↑”“↓”箭头键来选择全
防区操作还是单防区操作，选定后，按下“确认”键。如果是全防区，则键盘就对全部防区执行撤防动作，如果是单防区，则键盘调出单防区操作界面，此时，用户填入防区号，再按“确认”键，则键盘就对该防区执行撤防操作。

3、消警:发生报警时，用户可以关闭警号，此时用户应清除前端报警，如不清除，警号5分钟后再响起以提醒用户处理。
消警分全部防区操作和单个防区操作，按下“消警”键，键盘出现消警界面，用户可通过“↑”“↓”箭头键来选择全
防区操作还是单防区操作，选定后，按下“确认”键。如果是全防区，则键盘就对全部防区执行消警动作，如果是单防区，则键盘调出单防区操作界面，此时，用户填入防区号，再按“确认”键，则键盘就对该防区执行消警操作。

4、报警提示音：当有报警产生或防区离线时，键盘会发出“嘀…嘀…”声响，提醒用户有报警产生。
报警提示音可以通过数字“0”进行开启或关闭。

5、报警记录提示音：当有新的报警记录产生时，用户未查看时，键盘每30秒发出“嘀嘀嘀嘀”4声提示音。
当用户查看报警记录后，提示音自动关闭。查看报警记录，可参照菜单设置中的3.2中的报警记录项。
三、张力系统控制键盘菜单设置
3.1、菜单操作按键说明
按 键
说 明
“菜单”
用于进入和退出主菜单，进入主菜单要输入4位密码
“确认”
用于确认修改或进入下一级菜单
“返回”
用于放弃修改或返回上一级菜单
“↑”“↓”
用于移动光标，可以左右移动或上下移动
“→”“←”
用于修改参数，
数字键
用于密码修改和密码输入
注意：输入正确，键盘“嘀”一声；输入错误，键盘“嘀嘀嘀”三声。

3.2、进入和退出主菜单
按“菜单”键，输入“****”4位密码 ，再按“确认”进入主菜单；在菜单状态下，按下“菜单”键，即可退出菜单。键盘出厂密码为“1234”。

3.2、菜单功能介绍
（1）防区设置:
防区设置子菜单分为4项：
①读取已连接防区：当防区连接好后，按下“确认”键，键盘自动添加连接好的防区，只有添加好的防区，键盘才能实现管理该防区。出厂时黙认所有防区关闭，即没有添加任何防区。
②添加新防区：通过手动的方式进行添加防区。调出添加界面。单独对防区进行添加。
③防区报警阀值：即触网报警阀值，设置范围为6~255N，可以统一对所有防区、单个防区、单个防区的某一道张力线进行设置报警阀值。报警阀值是指外力作用而产生的触网报警时的力与原静态值的差。
④防区松弛阀值：即松弛报警阀值，设置范围为6~255N，可以统一对所有防区、单个防区、单个防区的某一道张力线进行设置松弛阀值。松弛阀值是指产生松弛报警时的力与原静态值的差。
（2）报警记录：
进入报警记录子菜单，键盘会显示报警记录数量（键盘最多可记录8条报警记录）。
①查询记录：通过操作‘↑’和‘↓’，‘确认’键可查询每条记录的详细信息。
②删除记录：选择选项按确认键，显示界面会提示‘删除所有记录？’，按‘确认’键确认删除，按‘返回’键，则返回不删除记录。
（3）时钟设置:
进入时钟设置界面，按 ‘←’和‘→’移动光标，按‘↑’和‘↓’、来修改时间，按‘确认’键保存。
（4）定时布撤防:
进入定时布撤防界面，可以设置三条定时布撤防记录，每条记录包含三项内容，分别为：打开状态、布防状态、定时时间。按‘↑’和‘↓’修改参数、‘←’和‘→’移动光标，如：开： 布防： 09:00 表示每天9时00分执行布防动作。
（5）报警时间设置:
进入报警时间设置界面，设置电子围栏的报警灵敏度，报警延迟分为3个等级：快（1秒）、正常（2秒）、慢（3秒），通过按键‘↑’和‘↓’来切换。(报警时间指触发报警状态所需累积的时间，例如报警灵敏度设置为“快”时，触网力度持续超过1秒，系统才会报警，如力度维持不够1秒钟，系统无法触发报警状态。)
（6）警号时间设置:
进入警号时间设置界面，通过按键‘↑’和‘↓’设置键盘外接警号报警时间，可设置1—9分钟（警号时间指系统被触发报警之后，键盘外接警号的鸣笛时间长度）。
（7）防区地址设置:
防区地址设置，主要用来修改张力电子围栏的防区号，必须每台电子围栏单独连接进行设置，进入防区地址设置界面，按‘↑’和‘↓’修改防区号、‘←’和‘→’移动光标，按‘确认’键保存，键盘提示‘防区修改成功’即表示旧防区号已经被替换成新防区号。如果所修改的防区已经存在，键盘会提示“防区修改失败”。
（8）键盘地址设置：
因控制键盘支持多点控制功能，即5台控制器可同时在RS485总线上进行控制和管理255个张力围栏，所以此功能是在同一条RS485总线上存在大于2台键盘时设置键盘自身地址码使用的，单独一个键盘时可不设置，（通过按‘↑’和‘↓’设置）范围为1—4。
（9）键盘密码设置:
设置和修改键盘登陆及操作密码，为4位数密码（快捷布防、撤防权限也是该密码）。
（10）快捷键密码：
可以设置布防、撤防或者消警复位时要不要输入密码，进入设置界面按‘↑’和‘↓’移动光标、‘←’和‘→’来进行设置需要的选项。
（11）遥控器学码：
键盘可以让2个遥控器进行学码操作，遥控器学码后才能进行布撤防设置。如不需要遥控器，可删除所有遥控器。
（12）版本号：
可以查看本键盘的软件版本号。

注意：在菜单模式、密码输入模式等，如果超过1分钟无按键输入且无报警产生时，键盘会自动关闭背光，退出到监控状态。如有报警产生时，背光自动亮起。
