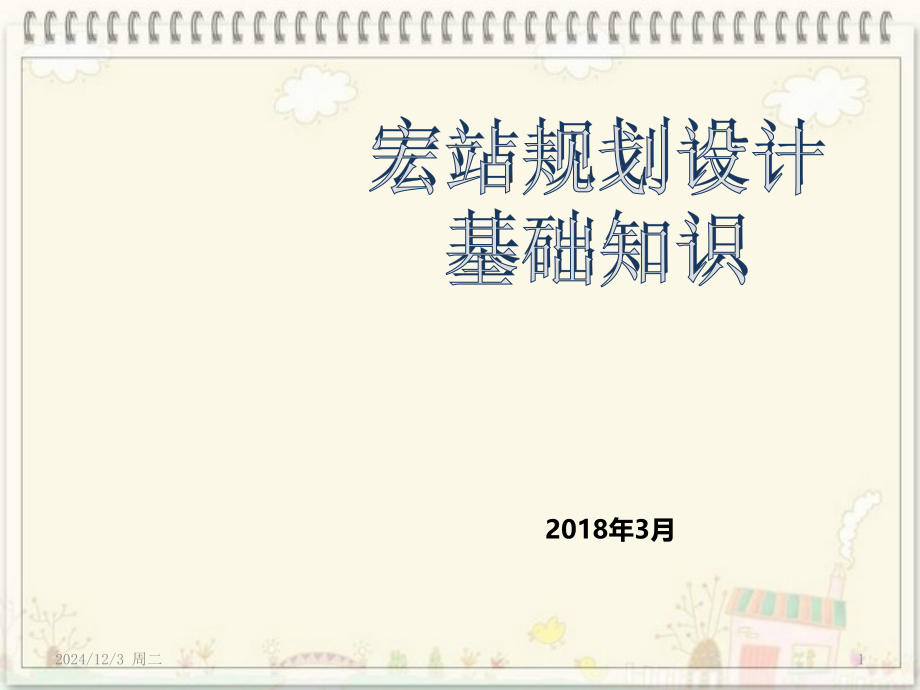

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,宏站规划设计,基础知识,2018,年,3,月,1,2024/12/3 周二,宏站规划设计基础知识,-,目录,一、专业和单位分工,二、宏站设计流程,三、宏站基础知识,四、设计具体工作,五、设计常用工具,2,2024/12/3 周二,1,、专业和单位分工,-,专业分工,无线专业,电源,接地,外电,机房,传输,塔桅,3,2024/12/3 周二,2,、专业和单位分工,-,各单位分工,需求分析,站点谈判,无线专业,建维,电源配套,外电,土建,传输,监理,代维,施工,4,2024/12/3 周二,宏站规划设计基础知识,-,目录,一、专业和单位分工,二、宏站设计流程,三、宏站基础知识,四、设计具体工作,五、设计常用工具,5,2024/12/3 周二,（一）宏站设计流程,-,单站设计流程,详勘,图纸、预算,信息汇总,配合统计,调整修改,出版,1,、,2,、,3,、,选址,规划,详勘,图纸、预算,信息汇总,配合统计,调整修改,出版,选址,规划,6,2024/12/3 周二,（二）宏站设计流程,-,整体设计流程,1.,立项,a.,投资估算,b.,规模预估,c.,项目建议书,2.,可行性研究,a.,投资概算,b.,站点列表,c.,可研文本,3.,一阶段设计,a.,投资预算,b.,站点列表,c.,一阶段文本,d.,施工图,4.,二阶段,（通信工程,不涉及）,5.,出版,a.,图纸,b.,预算,c.,勘察表,d.,文本,7,2024/12/3 周二,宏站规划设计基础知识,-,目录,一、专业和单位分工,二、宏站设计流程,三、宏站基础知识,四、设计具体工作,五、设计常用工具,8,2024/12/3 周二,（一）宏站基础知识,-,专业基础知识,天线,单极化,双极化,智能,1,、,无线部分,原理,RRU,BBU,传输,GPS,(GSM,无,GPS,天线,),馈线,单模光纤,2M,线（,2G,语音）,光纤,网线（,IP,化基站）,BTS,9,2024/12/3 周二,（一）宏站基础知识,-,专业基础知识,1,、,无线部分,要点,a.,路由,b.BBU,、,RRU,、,BBU+RRU,、,BTS,c.,宏站和拉远站,d.,方向角（夹角,90,）、下倾角,10,2024/12/3 周二,（一）宏站基础知识,-,专业基础知识,2,、电源,部分,原理,开关电源,蓄电池,交流配电箱,直流分配单元,DCPD,外壳接地,SPD,防雷接地,工作接地,保护接地,保护接地,保护接地,三相四线,380V,直流线,直流线,基站设备,直流线,11,2024/12/3 周二,（一）宏站基础知识,-,专业基础知识,2,、电源,部分,要点,a.,交流配电箱,市电和油机接口,浪涌保护器 （与箱体接口并联）,b.,开关电源,一次下电,二次下电,整流模块,（,50A,、,30A,、,N+1,备份、,-48V,）,c.,蓄电池,单位：,Ah,均充电流：,0.1C,10,蓄电池,7,小时放电容量（负载*,10,）,12,2024/12/3 周二,（一）宏站基础知识,-,专业基础知识,3,、接地,部分,原理,接 地 网,SPD,保护接地,汇流条,室外防雷地排（装于室内）,工作接地,35mm,铜线,连接线,95mm,铜线,铜接头,4,*,40mm,镀锌扁钢,连接线,连接线,连接线,13,2024/12/3 周二,（一）宏站基础知识,-,专业基础知识,4,、其他配套,空调,走线架,监控,机房装修,灭火器,铁塔,14,2024/12/3 周二,（一）宏站基础知识,-,专业基础知识,3,、接地,部分,原则,a.45,防雷保护,本基站所有设备位于避雷针,45,防雷保护范围内,b.,接地电阻,接地电阻理论规范不大于,10,，实际操作不大于,5,c.,三级接地,平台接地、下塔接地、进机房接地,所有进机房带金属芯的线缆都需要接地,15,2024/12/3 周二,（一）宏站基础知识,-,专业基础知识,3,、接地,部分,要点,要点一,地网到接地体路由,要点二,常见接地体,16,2024/12/3 周二,（一）宏站基础知识,-,专业基础知识,5,、汇总,无线,电源,配套,路,由,17,2024/12/3 周二,（二）宏站基础知识,-,选址,覆盖指标,城区,天线挂高：,30-35m,上下或高于周围建筑物,6m,以上,覆盖距离：,200-400m,左右,农村,天线挂高：,45m,上下,覆盖距离：,1-2.5Km,左右,18,2024/12/3 周二,（三）宏站基础知识,-,勘察,1.,野外站,a.,现场勘察需要准确测量经纬度，并对照规划站 点，确 定偏差，保证满足规划需求,b.360,环拍照片（,45,一张，共八张照片）,c.,建站位置照片,d.,地址标志物照片,e.,确定机房与塔的建设类型,f.,其他（现场确定协调人员及协调费用责任方）,新建站勘察注意事项详细说明（必读）,19,2024/12/3 周二,（三）宏站基础知识,-,勘察,2.,楼顶站,a.,现场勘察需要准确测量经纬度，并对照规划站 点，确 定偏差，保证满足规划需求,b.360,环拍照片（,45,一张，共八张照片）,c.,按合理顺序，机房与天面详拍照片,d.,草图（门窗尺寸及位置、机房尺寸、走线路有测量、整体天面测量、记录阻碍天线放置与遮挡天线的障碍物,）,e.,建筑物整体照片,f.,机房与天线所在楼层记录,g.,确定塔桅方式，是否需要美化,20,2024/12/3 周二,（三）宏站基础知识,-,勘察,3.,共址站,(1).,站点基本信息采集,:,经纬度、,360,度环境照片、反映地址照片，铁塔和机房归属,(2).,室内部分,:,a.,室内整体,:,从机房门左手开始的四面墙、走线架整体、机房内机架整体,b.,交流配电箱,:,外部整体、内部整体、端子使用情况,c.,开关电源,:,整体、型号、正极、端子、负载、整流模块。,d.,直流分配箱,:,外部整体、内部整体、端子使用情况,e.,电池,:,型号、数量、时间,f.,接地,:,室内保护接地排数量及空余端子、室内工作接地排数量及空余端子、室外防雷接地排数量及空余端子、汇流条。,g.,馈窗,:,数量，馈孔使用情况。,h.,空调,:,型号、数量、功率。,i.,室内机柜,:,按顺序，进行外部整体、内部整体的信息采集。,(3),室外机房,:,四面墙、空调外机、馈窗,(4),室外机柜,:,整体、总空间、已用空间、电源、电池、直流配电、交流配电箱、接地排。,(5),铁塔部分,:,塔高、整体照片、天线平台占用情况，,GPS,天线位置，室外,RRU,位置。,如果为楼顶站，需要楼顶站点的整体情况和单个天线情况，按一定的顺序照单个天线照片。,21,2024/12/3 周二,（三）宏站基础知识,-,勘察,4.,本,地,区,常,见,机,房,及,塔,桅,类,型,类型,高度,优先顺序,快装站,35,1,单管塔,30 35 40 45 50,2,三管塔,30 35 40 45 50,角钢塔,30 35 40 45 50,5,路灯杆,25,2,仿生树,15,5,拉线桅杆,9 12 15 18,3,增高架,9 12 15 18,拉线塔,9 12 15 18,楼顶抱杆,3 6,4,美化方柱,3,空调外机,3,排气管,3,美化水箱,/,水桶,3,变色龙,3,建设原则,1.,优先室外能源柜,2.,移动站点建机房,22,2024/12/3 周二,（四）宏站基础知识,-,图纸和预算,图纸,材料,预算,23,2024/12/3 周二,宏站规划设计基础知识,-,目录,一、专业和单位分工,二、宏站设计流程,三、宏站基础知识,四、设计具体工作,五、设计常用工具,24,2024/12/3 周二,设计具体工作,规划,规划总表：常规项、,项目归属,选址,单站选址报告,选址总表,详勘,勘察汇总表,设计、预算,模板,材料汇总表,预算,配合,基于勘察汇总表的各种表格,设计变更,出版,出版资料要求,25,2024/12/3 周二,宏站规划设计基础知识,-,目录,一、专业和单位分工,二、宏站设计流程,三、宏站基础知识,四、设计具体工作,五、设计常用工具,26,2024/12/3 周二,设计常用工具,1,、,CAD,常用命令,2,、,Google,地球、图层、图层样式修改,3,、常用,Excel,公式,4,、重要表格：,a.,新建共址勘察表,b.,进度表,c.,站点基础信息表,27,2024/12/3 周二,设计常用工具,CAD,常用命令,REC-,矩形,L -,直线,M -,位移,O -,偏移,CO -,带基点的复制,MA-,格式刷,S -,变形,TR -,截断,EX -,延伸,X -,打散,MI -,镜像,PL -,多段线,SC -,缩放（按参照物）,DLI-,标注,ED -,直接修改标注数字,H -,填充,OP -CAD,设置（设置默认保存版本）,Ctrl+S-,保存,Ctrl+Shift+V,粘贴为块,28,2024/12/3 周二,设计常用工具,Excel,常用公式,.Vlookup,=Vlookup(,参照源，目标列，正整数的目标列序号，,0),.+,、,-,、,*,、,/,.&,=,序列,1&,序列,2,（如果是纯字符串，需要加引号）,.IF,=IF(,判断，如果为真输出结果，如果为假输出结果,),.,查找替换,Ctrl+F,，查找通配符*,.,选择性粘贴中的数值、转置,29,2024/12/3 周二,设计常用工具,其他工具,.,经纬度距离计算公式,.,经纬度转换,30,2024/12/3 周二,
