南召县农村饮水安全工程土方明挖监理实施细则.doc

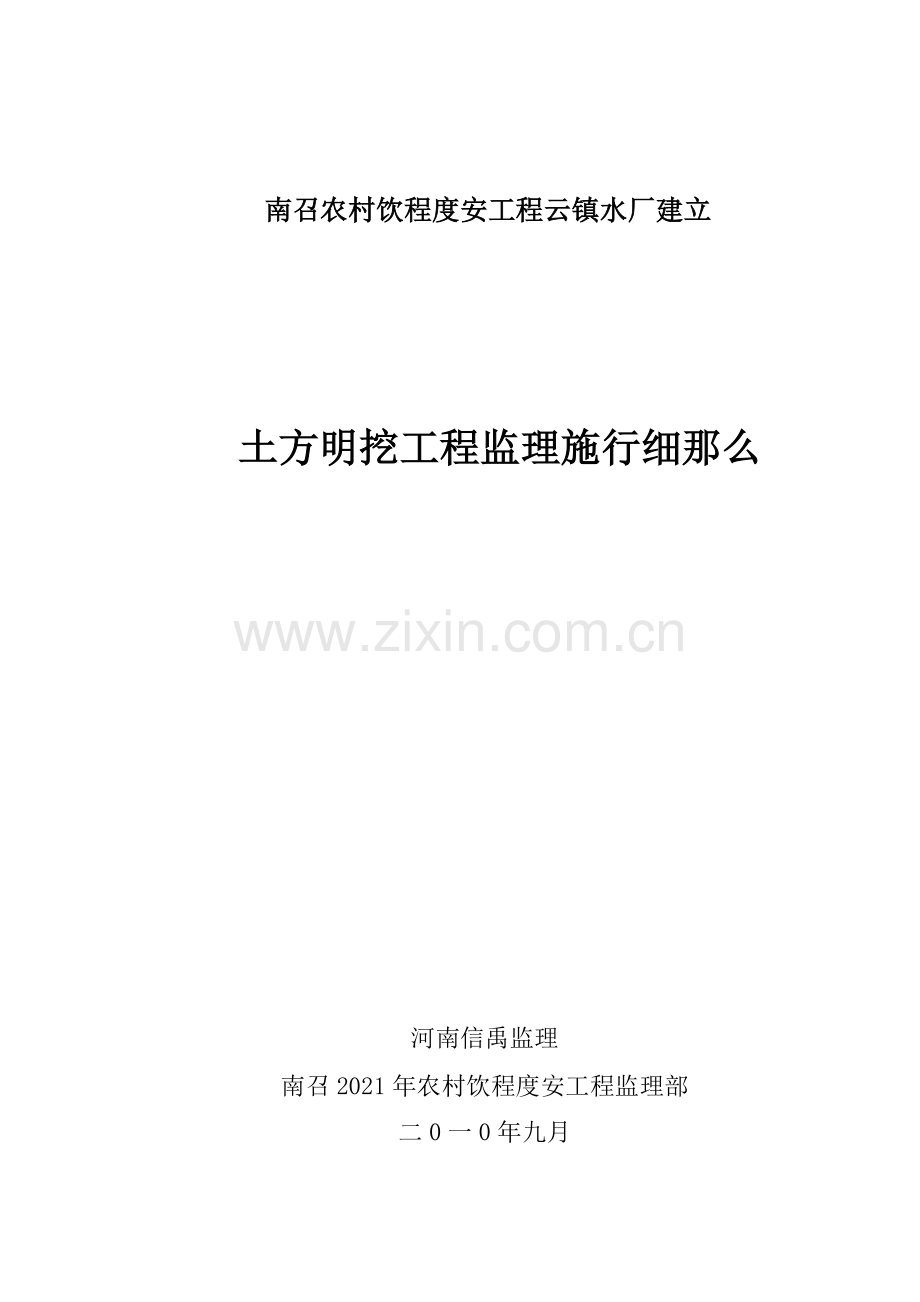

南召农村饮程度安工程云镇水厂建立

土方明挖工程监理施行细那么

河南信禹监理
南召2021年农村饮程度安工程监理部
二0一0年九月

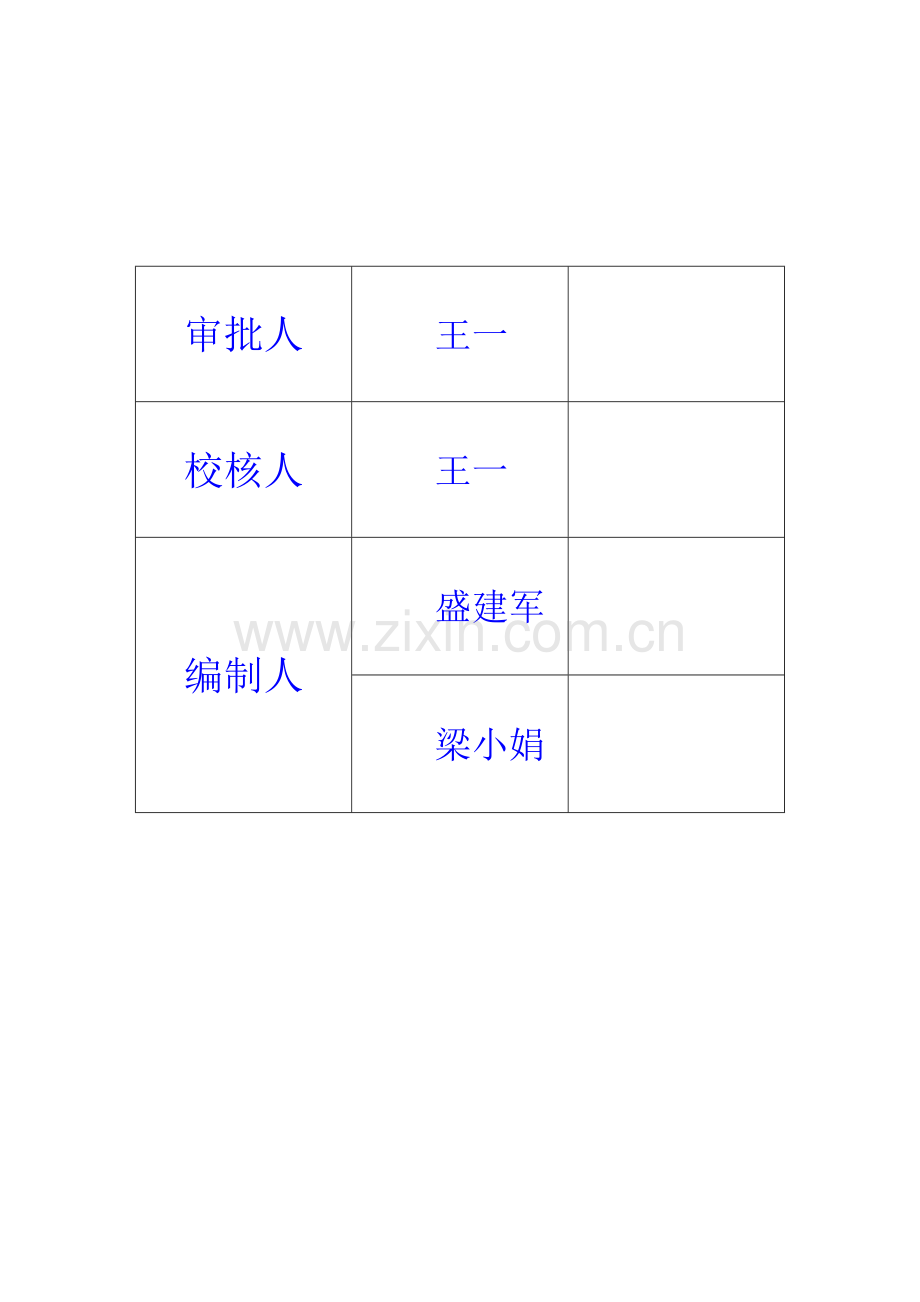

审批人
王一

校核人
王一

编制人
盛建军

梁小娟

土方明挖工程监理施行细那么

一、总那么
1.本细那么根据工程承建合同以及SL47—94?水工建筑物岩石根底开挖工程施工技术?、SL52—93?水利水电施工测量?、SDJ249—88?水利水电根本建立工程单元工程质量等级评定〔一〕?、SL38—92?水利水电根本建立工程单元工程质量等级评定〔七〕碾压式土石坝和浆砌石坝工程?〔1〕?建筑物工程质量检验评定?GBJ301—88、?地基与根底工程施工及验收?GBJ202—83、?土方与爆破工程施工及验收?GBJ201—83、
?碾压式土石坝施工技术?SDJ213—83、?混凝土面板堆石坝施工?SL49—94等有关工程规程、编制。
2.本细那么适用于本合同施工图纸所示的土方明挖工程包括本合同各永久工程和临时工程的根底开挖、土料场、砂砾料场、公路、房屋根底以及其他监理人指明的土方明挖工程。其开挖工作内容包括：准备工作、场地清理、施工排水、边坡观测、完工验收前的维护以及将开挖要利用或废弃的土方运至监理人指定的堆放区并加保护、处理等工作。
二、开工答应证申请程序
1.监理机构应催促承建在施工放样7d以前完成施工测量控制网设计和建立并将以下成果资料报监理部批准。
1〕控制网布置图及测量技术设计书
2〕控制网测量平差计算成果。
3〕施工控制网加测量技术设计书技术总结及成果表。
2.监理机构应催促承建在施工放样前7d根据设计要求及施工条件完成放样测量措施方案并报送监理部批准。
措施方案应包括下述内容：
1〕开挖场区周围平面和高程控制点设置、校测、编及平面图。
2〕计算放样数据。
3〕放样及其点位精度估算。
4〕放样程序、技术措施及要求。
5〕数据记录及资料整理制度。
6〕测量专业人员设置设备配置及其检验和校正情况。
7〕质量控制与验收措施。
3.明挖工程开工前7d监理机构应催促承建根据设计、有关施工、现场地形地质条件和施工程度完成土方开挖工程施工措施方案编制并报监理部批准。
施工措施方案内容应包括：
〔1〕开挖施工平面布置图〔含施工交 通线路布置〕；
〔2〕开挖和程序；　　　　〔3〕施工设备的配置和劳动力安排；
〔4〕排水或降低水位措施；　　〔5〕开挖边坡保护措施；
〔6〕土料利用和弃渣措施；　　〔7〕质量与平安保护措施；
〔8〕施工进度方案等；
4.在任一开挖分项工程开工7d前监理机构应要求承建进展开挖区地形的实测和开挖面的实地放样并将成果报监理部审核。
5.上述报送连同审签均一式四份经承建工程经理〔或其受权代表〕签署并加盖公章后报送监理部审阅后限时返回审签单一份原不退回。审签包括“照此执行〞、“按修改后执行〞、“已审阅〞及“修改后重新报送〞四种。
6.除非接到的审签单审签为“修改后重新报送〞否那么承建可即时向监理部申请开工答应证。
监理部将于承受承建申请后24h内开出相应工程工程的开工答应证或开工。
7.假如承建未能按向监理部报送上述由此造成的施工工延误和其他损失均由承建承当合同责任。假设承建在限内未收到监理部的审签单或可视为已报经审阅。
8.除非已得到监理工程师批准否那么在开挖完成、报经检查合格、并完成相应部位地形测量和地质测绘后方可进展下一工序作业与施工。
9.承建用于施工施行的测量放样、及其他中间或试验成果均必须在引用或应用前得到监理工程师的批准或认证。
三、施工过程监理
1.施工过程中监理机构应催促承建按报经批准的施工措施方案和施工技术按章作业、文明施工、加强质量和技术理做好原始资料的记录、整理和工程总结工作。当发现作业效果不符合设计或施工技术规程、要求时应及时修订施工措施方案报送监理部批准后执行。
2.施工过程中监理机构应催促承建随施工作业进展做好施工测量工作施工测量工作应包括下述内容：
1〕根据设计图纸和施工控制网点进展测量放样在施工过程中及时测放、检查开挖断面及控制开挖面高程。
2〕测绘或搜集开挖前后的地形、断面资料如原始地面、开挖施工场地布置、土方分界、开工建基面等纵、横断面图与地形图。
3〕月报量收方测量。
4〕提供工程各阶段和完工后的土方测量资料。
5〕按合同规定或监理工程师要求进展的其他测量工作。
3.为确保放样质量防止造成重大失误和不应有的损失必要时监理部可要求承建在测量监理工程师直接监视下进展与校测。但监理工程师所进展的任何和校测并不意味着可以减轻承建对保证放样质量所应负的合同责任。
4.监理机构应催促承建坚持平安消费、的方针健全质量保证体系加强质量理。施工过程中坚持三员〔施工员、调度员、质检员〕到位和三级自检制度确保工程质量。对出现的质量或平安事故要本着“三不放过〞的原那么认真处理。
5.在施工前承包人应详细理解工程地质构造、地形地貌和水文地质情况。对可能引起的滑坡和崩塌体应及时采取有效的预防性和保护措施；在陡坡下施工应仔细检查边坡的稳定性如遇有孤石、崩塌体等应事先作好妥善的清理和支护。
6.开挖应自上而下进展某些部位如必须采用上、下层同时开挖作业或按合同必须利用的开挖料应采取有效的平安和技术措施并于事先报经监理部批准。
7.施工过程现工程地质、水文地质条件变化或其他实际条件与设计条件不符时承建应及时将有关资料报送监理部由监理部核转设计供变更或修改设计参考。
8.在已有建筑物附近进展开挖时承包人的施工措施必须保证其原有建筑物的稳定和平安并尽可能做到不影响其正常使用。
9.承包人应妥善制定施工平安措施在危险地带应设置明显的标志。间施工时应根据规定安设足够的照明。
10.当发生边坡滑塌或观测资料说明边坡处于危险状态时监理机构应催促承建：
1） 及时向监理工程师并采取相应防范措施防止事故或事态范围的扩大和延伸。
2） 记录事故或事态的发生、开展过程和处理经过并及送监理部。
3） 会同设计、监理工程师查明原因及时提出处理措施报监理部批准后执行。
11.当施工进度拖监理工程师有权按合同规定要求承建采取赶工行动即增加设备、人员、材料等资源投入或调整施工措施方案并重新报监理部批准后执行。
12.施工过程中承建假设：
1） 不按批准的施工措施方案施行；或
2） 违背有关技术、平安规程和劳动保护施工；或
3） 不按规定的道路、进展有用料堆存；或
4） 出现重大平安、质量事故等情况；或
5） 其他违背工程承建合同的情况。
监理工程师应采取口头违规警告、书面违规警告直至返工、停工整改等方式予以制止。由此造成的一切经济损失和合同责任均由承建承当。
13.根底和岸坡开挖完成后承建应及时完成施工区域完工测量并按照合同规定按监理部给地质编录、现场测试等工作创造工作环境。
14.在整个施工间监理机构应催促承建按照合同规定做好平安监测和施工原始记录及其整理工作。并在本月的25日前向监理部报送当月的施工资料。
报送施工资料内容应包括〔但不限于〕下述内容：
1〕各部位已完成的工程量和施工形象〔如未完成施工方案应分析原因并提出消除其不利影响的措施〕。
2〕采用的施工、投入的劳动力、施工设备和主要材料消耗量。
3〕机械完好率、出勤率和消费效率。
4） 施工生的质量、平安问题及其处理措施和过程。
5） 单元工程质量检验记录与统计。
6） 施工作业违章、违规情况。
7） 平安监测资料及分析成果。
8） 其他必须的情况。
必须时要求承建按承建合同规定和监理部报送每周施工记录。
四、施工质量检查和验收
1.土方开挖前的质量检查和验收
土方开挖前承包人应会同监理人进展以下各项的质量检查和验收。
〔1〕用于开挖工程量计量的原地形测量剖面的复核检查。
〔2〕按施工图纸所示的工程建筑物开挖尺寸进展开挖剖面测量放样成果的检查。承包人的开挖剖面放样成果应经监理人复核签认后作为工程量计量的根据。
〔3〕按施工图纸所示进展开挖区周围排水和防洪保护设施的质量检查和验收。
2.土方开挖过程中的质量检查
在土方开挖过程中承包人应定测量校正开挖平面的尺寸和标高以及按施工图纸的要求检查开挖边坡的坡度和平整度并将测量资料提交监理人。
3.　土方明挖工程完成后的质量检查和验收
土方明挖工程完成后承包人应会同监理人进展以下各款的质量检查和验收。
1〕主体工程开挖根底面检查清理的验收
〔1〕按施工图纸要求检查根底开挖面的平面尺寸、标高和场地平整度；
〔2〕取样检测根底土的物理力学性质指标；
〔3〕主体工程开挖根底面检查清理与坝体〔或砌体〕填筑前的根底清理作业是检验目的和性质不同的两次作业未经监理人同意承包人不得将这两次作业合并为一次完成。
2〕永久边坡的检查和验收
〔1〕永久边坡的坡度和平整度的复测检查；
〔2〕边坡永久性排水沟道的坡度和尺寸的复测检查。
3〕坝体〔或砌体〕填筑前根底面的质量检查和验收
〔1〕按主体工程开挖根底面检查清理的要求对根底面进展检查清理后应保证根底面无积水或流水不使根底面土壤受扰动。
〔2〕作为永久建筑物土基的根底开挖面在坝体〔或砌体〕填筑前应去除外表的松软土层或按监理人批准的施工进展压实。受积水侵蚀软化的土壤应予去除。
4.除非合同或设计另有规定否那么开口轮廓位置和开挖断面的放样应满足以下精度要求：
1〕覆盖层放样平面位置点位误差不大于200mm高程点位误差不大于200mm。
2〕收方断面中心桩纵、横向误差不大于10cm。相应于比例尺为1﹕500～1﹕1000情况下图上点误差平面不大于1.0mm、高程不大于0.7mm。
3〕开工断面中心桩纵、横向误差不大于5cm。相应于比例尺为1﹕200情况下图上点误差平面不大于0.75mm、高程不大于0.5mm。
5.对于在外界环境作用下极易风化、软化和冻裂的软弱基面假设其上部建筑物暂时未能施工覆盖时应按设计和合同技术要求进展保护处理。
6.边坡开挖完成后应及时进展保护。对于高边坡或可能失稳的边坡还应按合同或设计规定进展边坡稳定监测以便及时判断边坡的稳定情况和采取必要的加固措施。
7.除非另行报经监理部批准否那么应在上一工序完成并报经监理工程师质量检验合格后方可进展下一工序施工。监理工程师的质量检验均应在承建的三级自检合格根底上进展但不能减轻承建应承当的任何合同责任。
五、工程验收
根底验收时监理机构应催促承建提供〔但不限于〕以下资料：
〔1〕根底开工地形图图上应标明建筑物实际基面的平面位置、分块线和重要的根底埋件位置。
〔2〕与施工详图同位置、同比例的根底开工纵、横剖面图。在开挖中有变化的应增测剖面图。
〔3〕根底开工地质及主要工程照片。
〔4〕根底施工测量技术应包括：建筑物实测坐标、高程与设计坐标、高程比拟表等有关资料的说明。
〔5〕根底开工主要反映与施工质量有关的开挖、根底处理及其质量评价。
〔6〕开挖施工主要包括施工过程施工技术工程变更施工违规、违约情况工、质量、合同支付情况等。
〔7〕开挖设计图纸及设计包括修改图修改和设计变更或此类图纸、的文图。
〔8〕施工原始记录资料应整编成册。
〔9〕其他必须准备或报送的材料与资料。
六、支付计量
1.所有为合同工程所进展的开挖料均归业主所有。土方明挖的计量和支付应按不同工程工程以及施工图纸所示的不同区域和不同高程分别列项以立方米〔m3〕为计量并按?工程量?中各相应工程的每立方米单价进展计量和支付。
2.植被清理工作内容其所需的全部清理费用应分摊在?工程量?相应的土方明挖工程的每立方米单价中不再单独进展计量和支付。
3.土方明挖的单价应包括土方的开挖、装卸、运输及其表土开挖、植被清理、边坡整治、根底和边坡面的检查和验收以及地面平整等全部费用。
4.土方明挖开场前承包人应按监理人测量开挖区的地形和计量剖面报监理人复核并应按施工图纸或监理人批准的开挖线进展工程量的计量。承包人所有计量测量成果都必须经监理人签认。超出支付线的任何超挖工程量的费用均应包括在?工程量?所列工程量的每立方米单价中发包人不再另行支付。
5.在施工前或在开挖过程中监理人对施工图纸作出的修改其相应的工程量应按监理人签发的设计修改图进展计算属于变更范畴的应按本合同?通用合同条款?第39条规定。
6.除施工图纸中标明或监理人指定作为永久性排水工程的设施外一切为土方明挖所需的临时性排水费用〔包括排水设备的采购、安装、运行和维修等〕均应包括在?工程量?各土方明挖工程的单价中。
7.除合同另有规定外承包人对土料场或砂砾料场进展复核和复勘的费用以及取样试验的所需费用均已包括在?工程量?各开挖工程的每立方米单价中。
8.除合同另有规定外开采土料或砂砾料场而使用开采设施和设备的全部人工和使用设备的费用包括取土、含水量调整、弃土处理、土料运输和堆放等均应土石方填筑工程和混凝土工程相应工程的每立方米单价中。
9.除合同另有规定外料场开采完毕后承包人根据合同规定进展的开采区清理的费用已包括在?工程量?所列工程的每平方米〔或立方米〕单价中。
