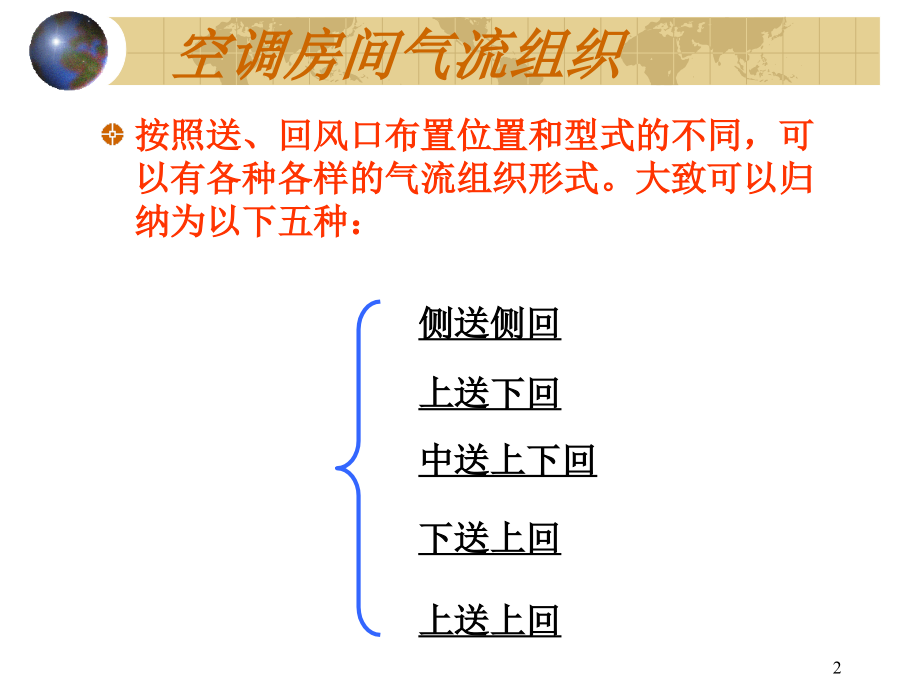

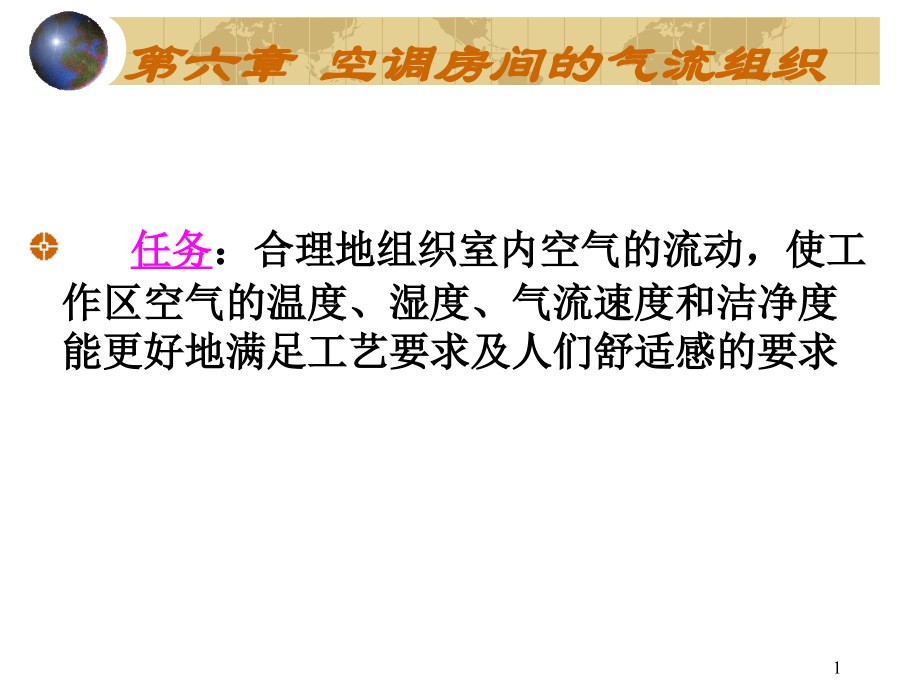

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第六章 空调房间的气流组织,任务,：合理地组织室内空气的流动，使工作区空气的温度、湿度、气流速度和洁净度能更好地满足工艺要求及人们舒适感的要求,1,空调房间气流组织,按照送、回风口布置位置和型式的不同，可以有各种各样的气流组织形式。大致可以归纳为以下五种：,侧送侧回,上送下回,中送上下回,下送上回,上送上回,2,1.,侧送侧回,侧送风口布置在房间的侧墙上部，空气横向送出，吹到对面墙上后转折下落，以较低速度流过工作区，再由布置在侧墙下部的回风口排出。,根据房间,跨度大小,，可以布置成,单侧送、单侧回和双侧送、双侧回。,特 点,速度场和温度场都趋于均匀和稳定，因此能保证工作区气流速度和温度的均匀性。,工作区处于回流区，故排风温度等于室内工作区温度。,由于侧送侧回的射流射程比较长，射流来得及充分衰减，故可加大送风温差。,3,侧送侧回,的室内气流分布,(a),4,侧送侧回,的室内气流分布,(b),5,侧送侧回,的室内气流分布,(C),6,侧送侧回,的室内气流分布（,d,）,7,2.,上送下回,孔板送风,和,散流器送风,是常见的上送下回形式。,孔板送风和散流器送风，可以形成平行流流型，涡流少，断面速度场均匀的气流。对于温湿度要求精度高的房间，特别是,洁净度,要求很高的房间，是理想的气流组织型式。,特 点,这种形式的排风温度也接近室内工作区平均温度。,8,上送下回,的室内气流分布,(a),9,上送下回,的室内气流分布,(b),10,上送下回,的室内气流分布,(c),11,3.,中送下、上回,对于高大房间，送风量往往很大，房间上部和下部的温差也比较大，采用,中部送风,，下,部和上部同时排风,，,形成两个气流区，保证下部工作区达到空调设计要求，而上部气流区负担排走非空调区的余热量。（上部不需要空调，节能）,显然,下部气流区的气流组织就是,侧送侧回。,12,中送下、上回,13,4.,下送上回,适用场合,对于,室内余热量大,，特别是,热源又靠近顶棚,的场合，采用这种气流组织形式是非常合适,.,特点,由于下送上回时的排风温度大于工作区温度，故室内平均温度较高，经济性好。,但是,，,下部送风温差不能太大。,14,下送上回（a）,15,下送上回,(,b,),16,5.,上送上回,这种气流组织形式是将送风口和回风口叠在一起，布置在房间上部。,适用场合,因各种原因不能在,房间下部,布置风口的场合。,注意,防止,气流短路,现象的发生。,17,上送上回,18,上送上回,19,
