电工基础-电路的并联.doc

2002年 月 日
课 题
电路的并联
课 型
新授课
授课日期

授课时数
13、14课时
教学目标
掌握并联电路的特点和重要性质，理解电流表扩大量程的方法和计算，

教学重点
并联电路的重要性质及有关计算。
教学难点
并联支路电流与总电流的关系
板书设计
§ 4、电阻的并联
一、并联支路
二、电流表
教学程序
教 学 内 容
教学方法与
教学手段
Ⅰ

新课讲授

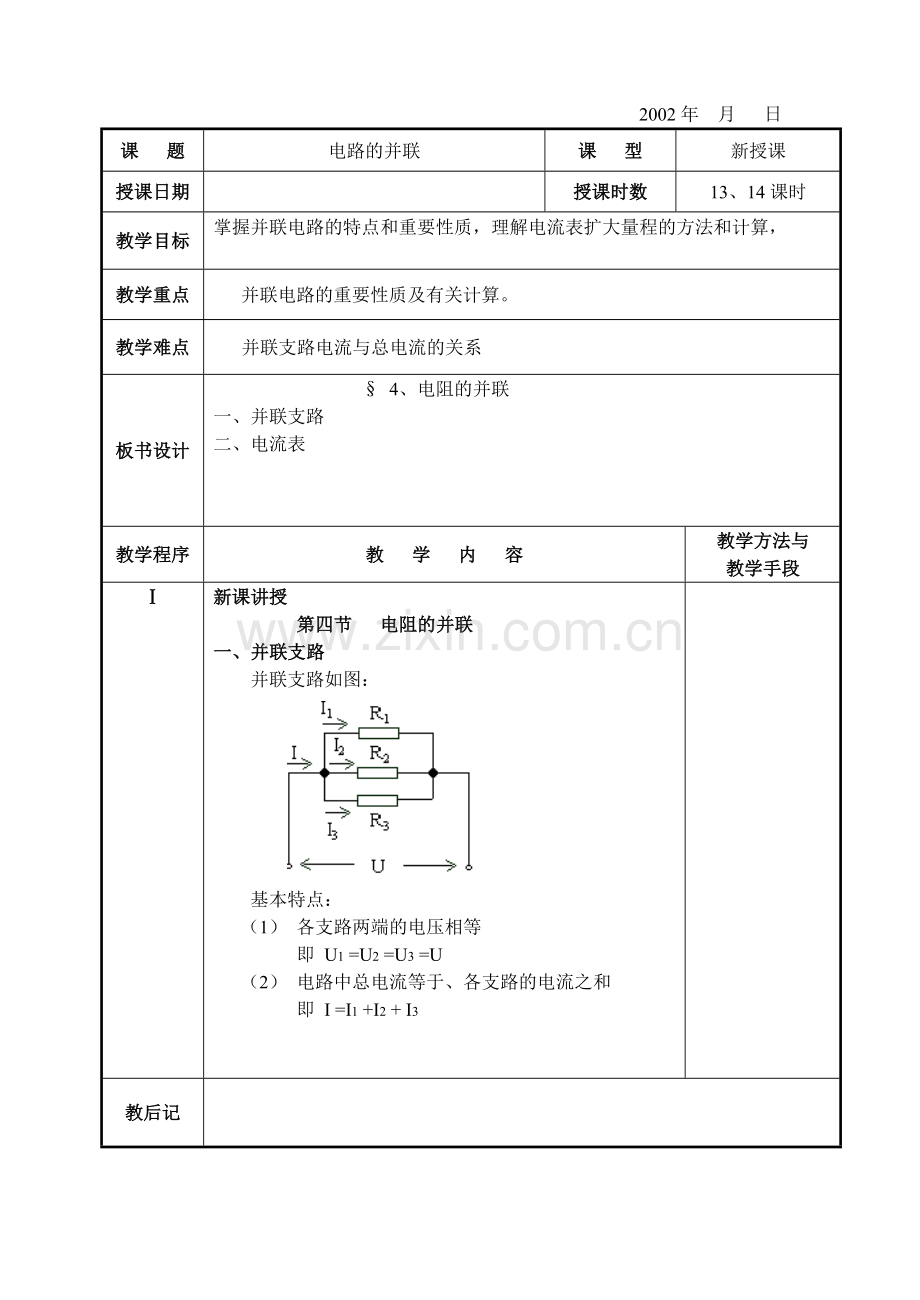

第四节 电阻的并联
一、并联支路
并联支路如图：

基本特点：
（1） 各支路两端的电压相等
即 U1 =U2 =U3 =U
（2） 电路中总电流等于、各支路的电流之和
即 I =I1 +I2 + I3

教后记

教学程序
教学内容
教学方法与
教学手段

Ⅱ

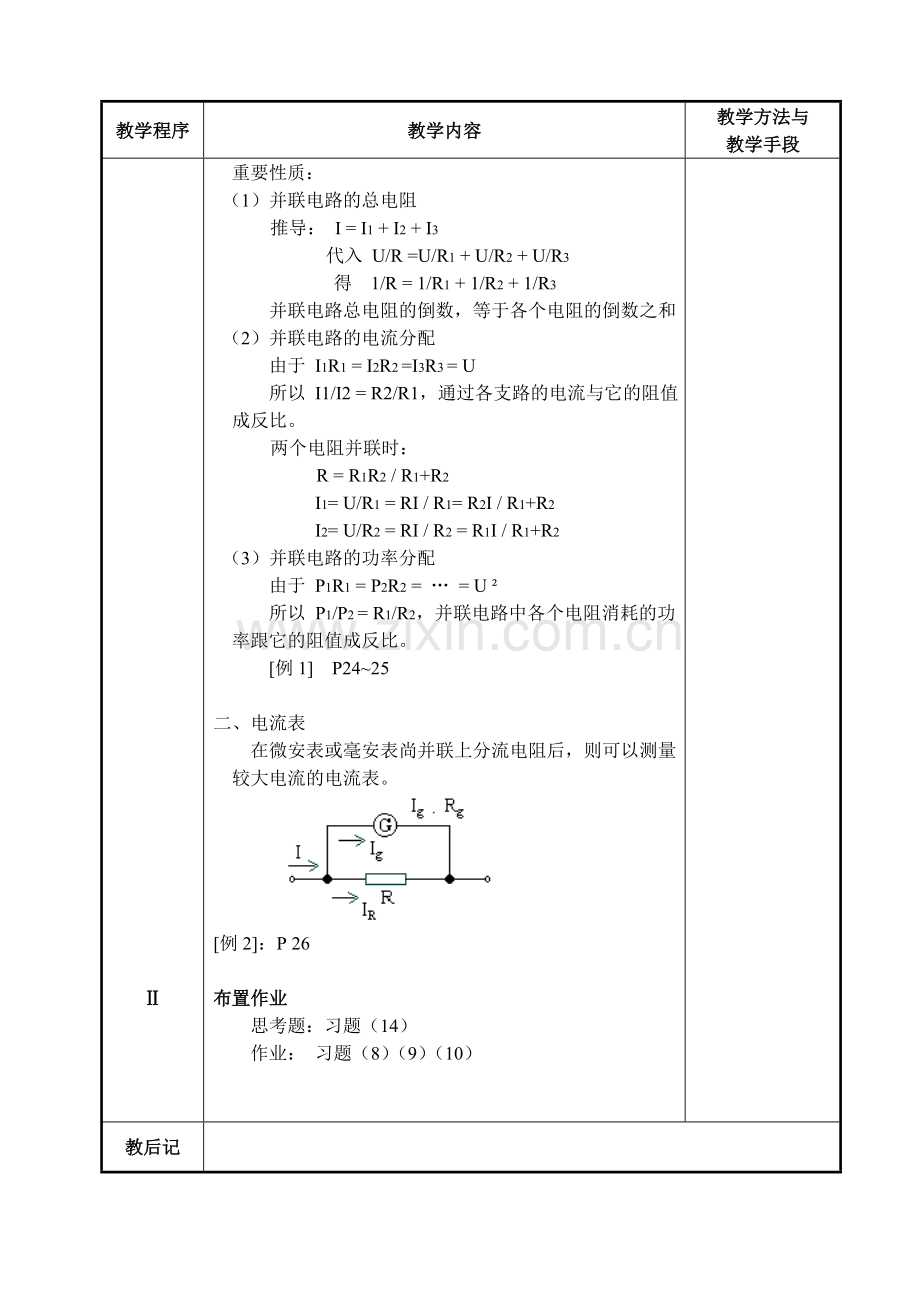

重要性质：
（1）并联电路的总电阻
推导： I = I1 + I2 + I3
代入 U/R =U/R1 + U/R2 + U/R3
得 1/R = 1/R1 + 1/R2 + 1/R3
并联电路总电阻的倒数，等于各个电阻的倒数之和
（2）并联电路的电流分配
由于 I1R1 = I2R2 =I3R3 = U
所以 I1/I2 = R2/R1，通过各支路的电流与它的阻值成反比。
两个电阻并联时：
R = R1R2 / R1+R2
I1= U/R1 = RI / R1= R2I / R1+R2
I2= U/R2 = RI / R2 = R1I / R1+R2
（3）并联电路的功率分配
由于 P1R1 = P2R2 = … = U ²
所以 P1/P2 = R1/R2，并联电路中各个电阻消耗的功率跟它的阻值成反比。
[例1] P24~25

二、电流表
在微安表或毫安表尚并联上分流电阻后，则可以测量较大电流的电流表。

[例2]：P 26

布置作业
思考题：习题（14）
作业： 习题（8）（9）（10）

教后记
