别墅联网对讲方案实例
概述
一个完善的智能社区，能提供一个先进、方便、安全、 舒适的环境 ，并保障每一个住户的生命财产的安全，是本系统最大设想，创造一个住宅的理想空间是本系统的目的所在。
小区楼宇对讲联网系统、是根据我国住宅小区的特点--封闭式管理专门设计的产品。它针对分布式住宅小区的管理特点进行功能规划，如多通道内部通讯、双向呼叫对讲、住户求助、防盗防灾求助等等，把单纯访客开门提升到多功能综合管理层面上，对提高小区安全管理、方便住户起到积极的作用。
系统设计指导思想
1 通过小区楼寓对讲联网，实现访客即：来访者进入小区时，通过门卫的访客电话与住户联系，经住户确认后进入小区。
2 通过求助联网，使住户与小区的管理部门建立一条内部求助通道。
3系统的可靠性，可扩充性和系统可维护性是本系统能否真正实用的关键所在。系统的可靠性包括系统设备的可靠性，信号传输的可靠性，抗人为故障的能力。系统可扩充性包括系统能否逐步扩充用户数量，系统主机容量，传输距离，系统编码能力，内部通信的通话通道数量。系统可维护性是指当系统出现故障时，在最短的时间内找出故障部位，并在尽可能带电更换设备，而少影响其它用户的使用。设备故障，线路故障不会影响整个系统的运行。
4.合理的性能价格比以及系统网络能与小区综合布线容为一体，减少重复布线和施工成本。

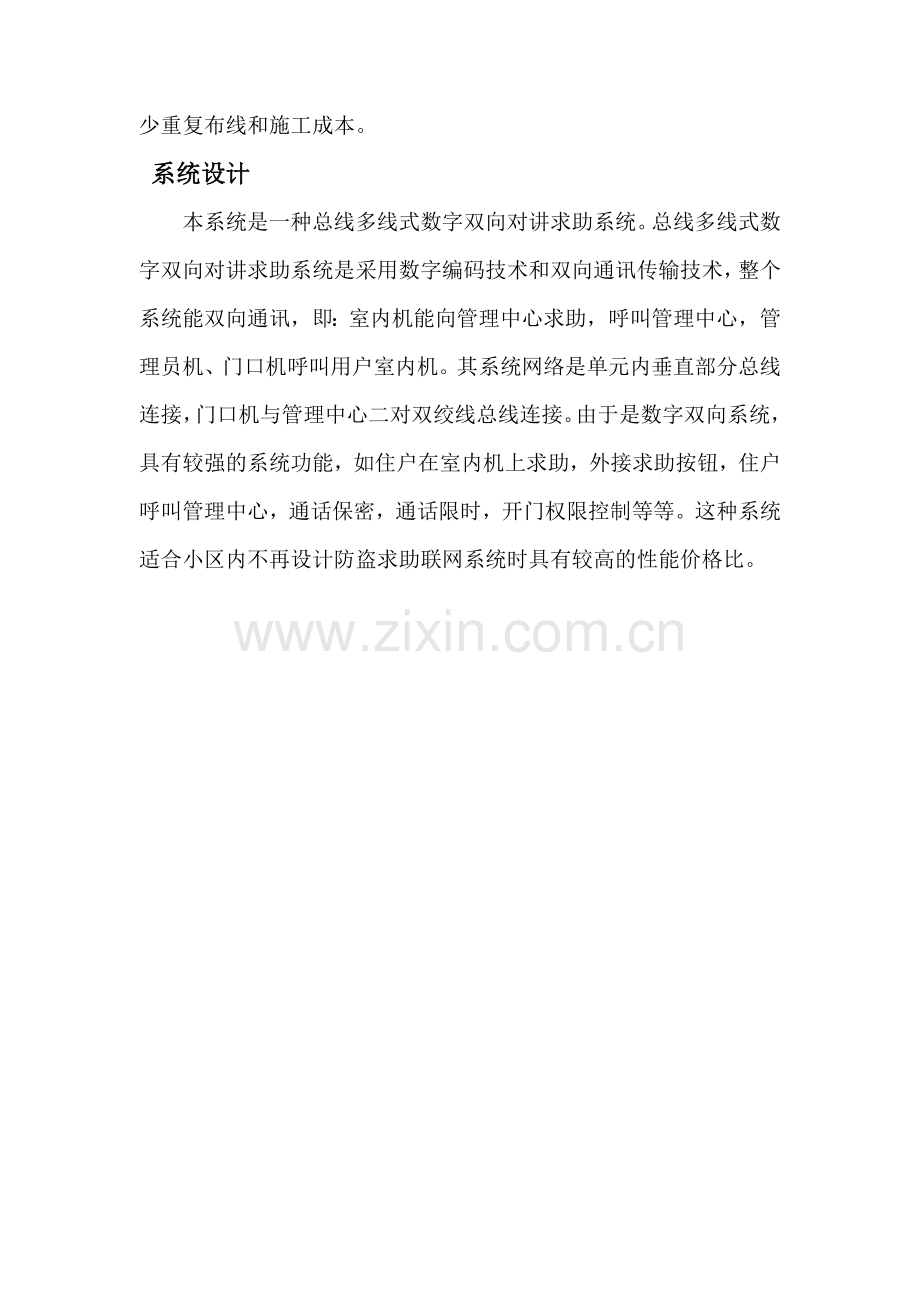

系统设计
本系统是一种总线多线式数字双向对讲求助系统。总线多线式数字双向对讲求助系统是采用数字编码技术和双向通讯传输技术，整个系统能双向通讯，即：室内机能向管理中心求助，呼叫管理中心，管理员机、门口机呼叫用户室内机。其系统网络是单元内垂直部分总线连接，门口机与管理中心二对双绞线总线连接。由于是数字双向系统，具有较强的系统功能，如住户在室内机上求助，外接求助按钮，住户呼叫管理中心，通话保密，通话限时，开门权限控制等等。这种系统适合小区内不再设计防盗求助联网系统时具有较高的性能价格比。

例：房型描述一个别墅小区，总共50个单体别墅，要求每户一个黑白可视室内机和一个非可视对讲室内机，每户都配置一个玄关门口机，小区联网一个管理中心，三个出入口。
别墅可视对讲系统配置
一.设备点数表
二.对讲系统配置

三.推荐附件及线材

总线多线式数字双向对讲求助系统设备配置及功能
电源供应器 MD-D1150

用途：
提供对讲系统各设备所需电源，包括脉冲型电控锁。
功能：
提供对讲系统工作电源和通话馈电，停电自动切换到后备电池，对后备电池充电，具有过压，欠压保护，总线电源短路保护，电源工作状态指示，预留蓄电池空间。
配置原则：
每一单元配一台MD-D1150电源供应器，它可供下列设备的电源：门口机、解码器，室内机、管理员机、一把脉冲式电控锁。如系统需配磁力锁、插销锁应另外配置电源供应器(如本公司的产品MD-D1850A电源供应器)。
主要技术参数：
输入电源：AC220V
通话馈电：空载 18V 满载 >15V(100mA)
电源输出：空载 20.5V 满载 >19V(600mA)
功耗：25VA
材质：冷轧板
颜色：米色
外形尺寸： 200mm(宽)×255mm(高)×85mm(厚)

安装要求：
安装位置：室内
安装高度：离地1.8米
安装方式：明装，墙装

可视室内机 MD-D2810C
用途：
用户终端，用于与门口机，联网管理员机间通话，控制电控锁。
功能：
悦耳振铃声，可视对讲通话，控制开门，挂机时开门键无效，主动监视，呼叫无人应答定时关闭屏幕，显示屏快速启动，图像清晰。
配置原则：
每户一台，可并联一台同样型号的分机，但需单独配一台DC15V 500mA稳压电源，或非可视分机(MD-D1810A*)。
主要技术参数:
功耗：待机<0.7，工作时：7W(最大)
显示器：4英寸扁平黑白显像管
显示器启动时间：<4秒
显示器工作电流：约400mA
显示器工作电压：DC15V-DC18V
清晰度：450线
接线芯数：5类线+2芯线
2芯线径：截面积>0.75mm2
电源：由MD-D1150及MD-D2150B电源供应器供应
材质：ABS塑料
颜色：象牙白
外形尺寸：245mm(宽)×215mm(高)×70mm(厚)

安装要求：
安装位置：室内
安装高度：离地1.5米
安装方式：明装挂壁

对讲室内机 MD-D1810A

用途：
用户终端，用于与门口机、联网管理员机间通话，控制电控锁，向管理机发出求助信息。
功能：
悦耳振铃声，对讲通话，控制开门，挂机时，开门键无效，有求助按钮。
在数字式联网系统中呼叫管理员：拿起听筒在10秒内按下紧急求助按钮。管理员机即可响应，同时在听筒内发出确认音，等待与管理员通话。
配置原则：
每户一台，可并联一台同样型号的分机。
主要技术参数：
功耗：待机：0W，工作时：0.7W
振铃声级：≥70dB(A)
接线芯数：6芯
线径：截面积>0.3mm2
电源：由MD-D1850电源供应器供应
材质：ABS塑料
颜色：米色
外形尺寸：78mm(宽)×213mm(高)×50mm(厚)

安装要求：
安装位置：室内
安装高度：离地1.5米
安装方式：明装挂壁

玄关门口机 MD-D2831
功能:
通话,开门,呼叫按键,夜间照明,通话清晰,小区联网接口,豪华型铝合金面板,防水,防尘设计,可控制电控锁.CCD红外设像,CCD上下角度可调.
配置原则:
别墅型门口机
主要技术参数:
电源:由稳压电源供应器供应
功耗:待机:1W,工作时:8W(最大)
开锁延时时间：1-9秒
CCD最低照度:0.3LUX(带红外补光)
CCD分辨率:水平>350线
CCD镜头:1/3英寸72度广角
接线芯数:总线4芯+视频线，联网线4芯
联网线直径：0.5mm
材质:6063铝合金,ABS塑料
颜色:银白色
外形尺寸:130mm(宽)*211mm(高)*35mm(厚)

按装要求:
安装位置:室外,大门二侧或
防盗门上
安装高度:离地1.5米
安装方式:暗装,壁装

解码器 MD-D5124B

用途：
室内机，门口机，联网管理员机双向编解码及视频信号的分配。
功能：
四用户端口，解码器间总线连接，防用户线短路处理，灵活编码0001-9999内任意编号，插座连接，总线通讯格式与MD-D系统兼容。
配置原则：
一层3至4个用户配一个，一层2个用户可二层配一个。
主要技术参数：
电源：由MD-D1150/MD-D1150B电源供应器提供。
功耗：工作时0.65W
编码容量：0001-9999户
接线芯数：5类线
材质：ABS塑料
颜色：象牙白
外形尺寸：210mm(宽)*132mm(高)*42mm(厚)

安装要求：
安装位置：室内公共通道或
弱电井道
安装高度：离地1.5-1.8米
安装方式：明装壁装

联网管理员机 MD-D1146
用途：
小区联网时，与小区内住户通讯及求助信号的接收。
功能：
与室内机呼叫对讲，与副管理员机呼叫对讲，数字式编码，室内机报警鸣叫，显示，报警信号存储，检索，清除。
配置原则：
一个联网系统配一台，需独立配一台MD-D1150电源供应器。
主要技术参数：
输入电源：MD-D1150电源供应器。
输出接口：RS-232，25针针式打印机接口
功耗：待机2W，工作4W(最大)
呼叫振铃声级：>65dB(A)
报警鸣叫声级：>70 dB(A)
接线芯数：4芯
线径：直径>0.5mm2双双绞线（HBVV2*2*1/0.8）
存储用户报警数：256户
材质：冷轧板
颜色：灰色
外形尺寸： 440mm(宽)*250mm(高)*120mm(厚)

安装要求：
安装位置：室内
安装方式：台式或19英寸
机柜

副管理员机 MD-D1141

用途:
用于多出入口小区联网,与小区内住户通讯装置
功能:
与室内机呼叫对讲,数字式编码,呼叫管理员机并通话,有报警按键, 被管理员机呼叫并通话
配置原则:
一个联网系统配一台.
主要技术参数:
输入电源:MD-D1150电源供应器
功耗:待机1W,工作1.5W(最大)
呼叫振铃声级:>65dB(A)
接线芯数:4芯
线径:直径>0.5mm双双绞线
材质:6063铝合金,ABS塑料
颜色:银白色
外形尺寸: 260mm(宽)*258mm(高)*35mm(厚).

按装要求:
安装位置:室内
安装高度:离地1.5米
安装方式:墙装

系统功能简述
通话保密：当住户与管理员、来访者通话时，其它用户无法听到其通话。
通话限时：住户与管理员、来访者有约60秒的通话时间，超过通话时间，系统自动切断，这样可大大提高系统的使用效率，也不会因某户非正常使用而影响其它用户使用。
室内机控制开门：当来访者在门口机上访客，被访室内机有权开启电控门锁。
门口机密码开门：住户可在门口机上用密码开启电控锁而不需用钥匙。

呼叫管理中心：住户在家中通过室内机呼叫管理中心，与管理中心通话。
求助按钮：用户室内机附有求助按钮，在任何时候，如遇紧急情况，按此按钮，在管理中心即能显示求助房间号码，求助与通话互不影响。也可外接求助装置。
JACK 连接：用户室内与系统用接插件方式连接，安装、维护方便。
用户房号编码灵活：用户室内机可用“ 幢号＋楼层号＋房号”。
小区求助、访客联网：整个小区联成一个系统，管理员机可与小区内任何一个住户通话，小区内的任何一户住户均可呼叫管理员机或求助。
求助接收：住户求助，求助接收机能同时接收所有住户的求助信号并存储、鸣叫、检索、清除。
系统分散供电，断电自动启动后备电源：整个系统每一幢楼、管理中心单独供电，万一出现电源故障，不会影响整个系统的运行。遇到断电，自动启动后备电源。
系统电源充电过压、欠压保护：所有供电电源均有充电过压、欠压保护，保护后备电池，延长电池使用寿命。
系统线路短路不影响整个系统：系统有线路短路保护，一旦线路短路，不影响整个系统。
