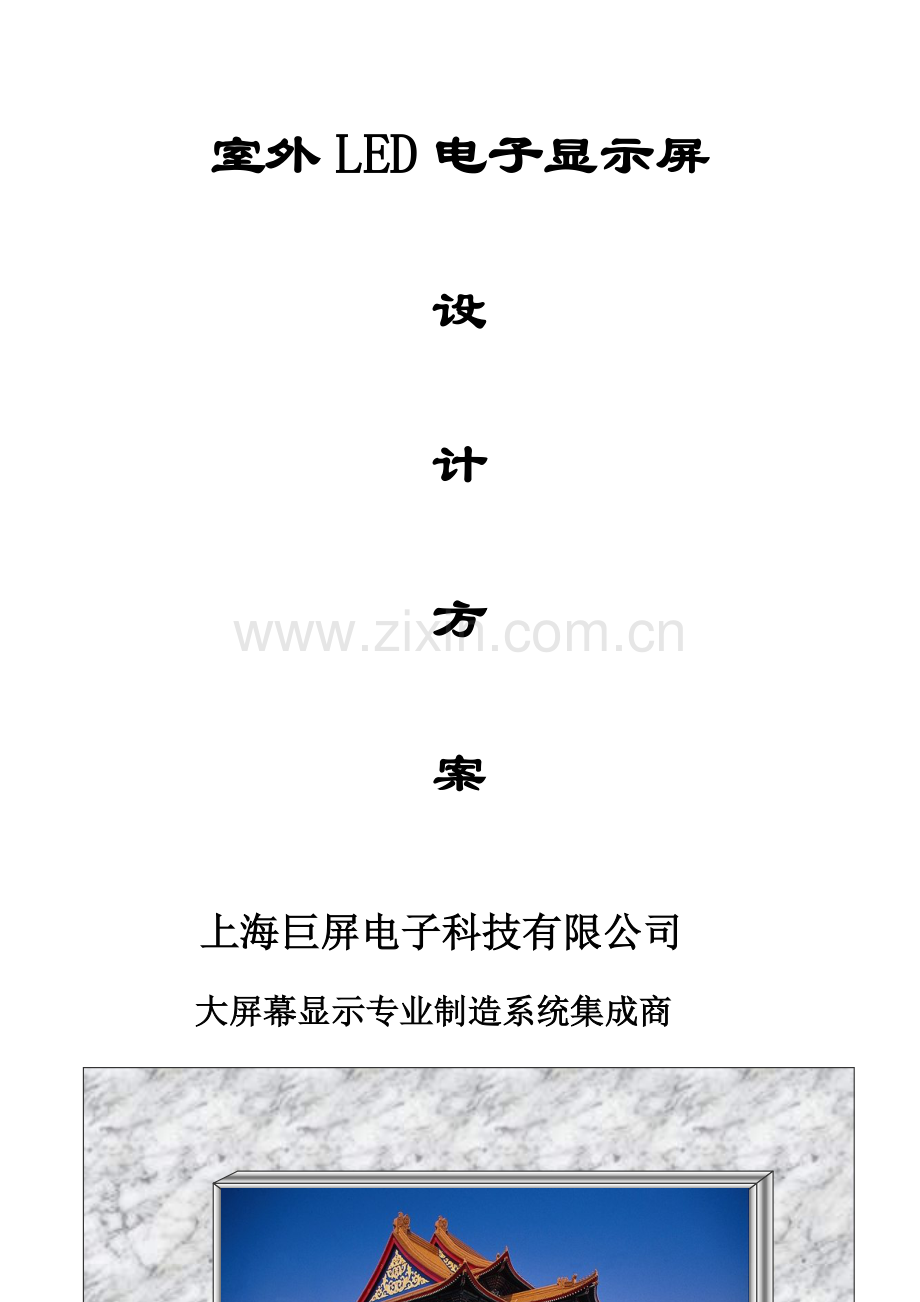

室内LED电子显示屏.docx

室外LED电子显示屏

设

计

方

案

上海巨屏电子科技有限公司
大屏幕显示专业制造系统集成商

上海巨屏电子科技有限公司
------- 大屏幕显示专业制造系统集成商
Http:// E-mail:jpled_sh@
电 话：021-51877823、 13764342877
地 址：上海市闵行区莘建东路539号1号楼15层
联系人：杨胜勇

目 录
1、 公司介绍
2、 LED电子显示屏的组成原理和采用的技术
2.1 显示屏的组成
2.2 工作原理
2.3 功能特点
2.4 技术特点
2.4.1 DVI同步映射技术
2.4.2 256级灰度实现技术
2.4.3 非线性(r) 矫正技术
2.4.4 色温调节和白平衡技术
2.4.5 自动保护电路
2.4.6 色差消除电路
2.4.7 远距离传输技术
2.4.8 抗干扰技术
2.4.9 高可靠性电源系统
2.4.10 故障诊断技术
2.4.11 抗病工作的并行工作系统
2.4.12 专用的ASIC大规模集成电路
3．选材保证
3.1 发光器材的选型
3.2 驱动电路的选型
3.3 接口电路的选型
3.4 接插件的选型
3.5 控制电路的选型
3.6 信号采集与传输
3.7 线路板的选型
3.8 开关电源的选型
3.9 外框材料的选型
4 方案设计
4.1像素口径方案
4.2屏体尺寸方案
4.3结构边框及土建方案
4.4软件方案
4.5技术指标清单
5显示屏屏体的加工与生产及交货期
6 第三方配套产品采购
7 显示屏的安装调试验收
8 工程质量
9、售后服务
10．本公司部分业绩

1、公司简介
上海巨屏电子科技有限公司是一家在上海市工商管理局注册的专业从事研制、开发和生产室内外LED电子显示屏幕的高新技术企业。公司以市场为导向，本着质量为本、服务至上的宗旨，面向金融、邮电、电力、交通、财政、税务、政府机关等社会各个行业，为客户提供室内外LED显示屏系统、多媒体视频会议系统、电视监控系统、公共广播音响系统等多方位服务。巨屏公司产品广泛应用于银行、电力、邮电、通讯等营业大厅，证券交易所、储蓄所，医院、车站、空港、码头、广场、展览中心、交易中心、娱乐中心、体育场馆、商场、酒店、大厦楼宇、等处的信息显示﹑广告宣传和监视控制、广播音乐。
巨屏电子科技有限公司拥有一支高学历、高素质的技术队伍，具有多年的开发、设计、承接各类LED显示屏幕系统工程、多媒体视频会议系统、电视监视系统工程、公共广播音响系统的经验和能力。公司以人才为依托,推进技术的革新和进步,不断向社会奉献高品质的产品。
巨屏电子科技有限公司把优质服务视为企业的生命。公司售后服务中心专门负责培训、维修、服务。公司采取定期上门服务、电话回访、服务监督等多种措施让客户满意、放心。
巨屏电子科技有限公司按照现代企业的机制运作。重信誉，守合同。公司将以一流的品质,合理的价位,真诚的服务赢得广大用户的信任。
巨屏科技的企业文化：
巨屏价值观：我们遵从公平、诚信的原则，承担义务与责任，提高思想与技能，追求卓越，共享成果。
巨屏理念观：自强不息，厚德载物，真诚为您服务。
巨屏精神观：诚信、敬业、团队、创新。
巨屏目标：争创同行业第一 。
巨屏口号：巨屏科技，服务第一。

2、LED电子显示屏的组成原理及采用的技术
2.1、显示屏的组成
LED显示屏包括以下几个组成部分：
计算机及多媒体部分：

该部分主要组成部分是一台电脑和电脑内的软件，主要完成对视频信号处理，二维、三维动画的制作及一些特殊场合（如列车到达时间同步显示、证券行情显示、体育场馆比赛成绩显示等）的数据处理、数据管理，并可作为网络终端挂接在网络上。

高速数据采集及信号源控制部分：
该部分主要组成部分是电脑内插的一块专用的视频采集卡，主要对计算机CRT上显示信号进行实时捕获、存储，同时产生显示屏驱动部分所需的数据控制信号。

屏体部分：
本部分的主要组成部分是LED显示模块和驱动电路，我公司生产的LED显示屏均采用模块化结构设计，即32×64发光二极管构成的阵列（室内彩色LED采用国际上先进的SMT双面贴技术）；驱动电路及电源，均以模块为一单元，使其结构清晰、工艺可靠。因此，完全可以根据用户要求、场地、视距而随意拼接，显示像素也可根据视频画面的要求、分辨率的高低而设计，安装、运输极为方便。

2.2、工作原理
视频LED显示屏系统工作原理框图如下图所示。

显示屏系统采用了微机系统进行数据采集、转换和代码变换。各类多媒体信息由多媒体编播平台软件统一编排和播放。播放的数据流分为两路，一路经由显示卡输出到CRT监视器作为实时同步控制；另一路则经由数据采集卡输出到LED显示屏的数据写入控制电路，再由该电路写入LED屏的数据存储区进行显示。
来自数据采集卡的信号分为三类：① 红、绿双基色（伪彩色）或红、绿、蓝三基色（全彩色）的灰度数据。由于系统设计为每基色256级灰度显示，既每种颜色由8根信号线（20-28），因此共有65536（双基色）或16777216（三基色）种数据信号，数据线双基色为8×2=16根合电脑用超五类网线4根；三基色全彩色是24根线合超五类线6根。② 视频同步信号，用于定标灰度数据所代表的像素点的空间。数据写入控制电路将依此产生相应的地址信号。同步信号分为步和列同步及点时钟，三根控制线，合用超五类线一根。
数据写入控制电路接受到上述信号后对基色数据进行预处理，使屏幕显示的图像更逼真自然，更加符合人眼的生理视觉特性以及LED像素的发光特性。另外，数据写入控制电路把数据和地址信号，一起送到数据存储区。基色数据也同时输出到显示驱动电路中。
数据读出电路的作用是产生读取存储区数据的地址信号送到显示驱动电路中。同时产生相应的驱动电路控制时序，使驱动电路输出相应的宽度调制脉冲，从而使LED屏产生动态的灰度图像。驱动电路采用动态驱动方式，即LED屏上的每一个基色像素均有独立的驱动电路。
2.3功能特点
⑴实时显示视频图像，电视、摄像、影碟等视频信号。
⑵播放VCD、DVD和各种自制的视频信号节目，支持PAL、NTSC、VGA、DVI等各种制式。
⑶显示各种计算机信息、图形、图像及二、三维计算机动画，在同一屏幕上可显示多种信息，如文字、图像、动画等，可任意进行编排。
⑷有多种播出方式，如：翻页、移动、缩小、放大、闪烁、开窗和滚动等方式。
⑸支持多语言系统，有多种中文字体和字型可供选择。
⑹大型体育、庆典、文艺活动、背景图像显示、新闻发布、通知、标语、广告信息显示。
⑺配有标准网络接口，通过计算机，与其它标准网络连网，同时播出网络信息，实现网络控制，通过网络系统可以上Internet网。
⑻配有声卡，具有声音接口，可与广播系统连接，达到声像同步。
⑼系统有功能性故障自检功能。
(10)可连续工作，适应于各种需长时间播放的场合。
2.4 技术特点
2.4.1 DVI同步映射技术
显示屏显示系统，一般采用DVI同步控制技术。DVI同步技术是通过硬件方法使LED显示屏的每个像素点与计算机CRT上某一窗口中的像素点一一对应，LED屏与CRT画面内容能够实时跟踪。与VGA同步的显示屏显示系统在引入多媒体视频技术后，可以实现计算机图形的显示。它与图象采集、处理、压缩、传输、播放等计算机多媒体图象处理的软硬件技术密切相关。
在LED显示系统中，阵列结构单元为其基本结构，每个阵列单元又包括发光二极管。LED屏的显示方式采用与计算机显示器屏幕相映射的原理，即LED阵列的一个像素点对应着计算机显示屏幕的一个像素点。根据光学原理，将来自计算机屏幕上每一点的图像进行分解，经过系统处理后，传递到LED阵列屏幕上的阵列单元中，分别驱动相应颜色的发光二极管，即实现了计算机屏幕在LED阵列屏幕上的映射。
2.4.2 256级灰度实现技术
对发光二极管来说，亮度信号的强弱是由通过其中的电流决定的。因为在LED的发光时间小于人眼的光残留时间时，人眼对光线强弱的感受主要由光线的强度和感受的时间决定，因此，在电流恒定时，图象的灰度等级完全由电流脉冲宽度占空比决定。对每一基色的灰度级均按一个字节处理。通过控制电流脉冲宽度的占空比，可实现每一基色有256（28）灰度级的显示。双基色LED显示屏可显示256×256=65536种色彩。
2.4.3 人眼非线性（γ）校正技术
LED显示屏，可以用来显示电视画面。但是，由于目前还没有专门用于LED显示屏的图像源及其标准，一般将送给CRT显像管的图像信号作为LED显示屏图像信号源。因为CRT与LED具有不同的显示特性，若简单地把送给CRT的信号送到LED屏进行显示，就会引起严重的灰度畸变，观赏性极差。因此，必须在把控制信号送给LED驱动电路之前对其进行校正，使之适合LED显示屏的显示。事实上，电视系统传输信号的过程中，如果要获得逼真的图像重现质量，就要求从摄像到显像全过程的总传输特性是线性的，即显像亮度与景物亮度成正比。然而，CRT特性的线性较差，它的非线性畸变可用γ值来表示。为了使CRT的这种非线性得到补偿，在图像信号源处引入了一种称为γ校正的相反预失真。对于全彩LED显示屏，总是用数字信号去驱动它，灰度用对应的LED显示点点亮的占空比来控制，这样它的亮度与驱动信号是线性关系，这反而不利于LED彩色屏的正确重现景物，结果是：有效灰度分级减少，图像对比度下降。真正原因是驱动它的信号已经过了γ预失真校正。因此，把控制灰度的信号送给LED驱动电路之前对其进行校正，称之为γ校正。在γ校正的过程中，还考虑到人的视觉明亮度与物理亮度并不是成线性关系，使输入输出信号在视觉上呈现线性关系，以保证LED彩色屏重现电视画面的质量。
2.4.4 色温调节和白平衡技术
许多用户为了得到鲜艳的色彩喜欢选择高色温显示，在软件中采用实时调节色温函数，使显示屏具有不同的色温。（6500K至10000K）
2.4.5 自动保护技术
显示屏的每一个单元板均带有自动保护电路，以保护可能发生意外事件，如电源或前级显示板故障而后级不能正常工作要造成高亮烧坏时，这时保护电路会工作使得单元板进入全暗关闭保护状态，等前级板子修复后，保护电路会自动复原。
2.4.6色差调整技术
每块单元板的红、绿的亮度可单独调节，这样能有效地消除现场所可能观察到的色差。
2.4.7 远距离传输技术
采用差分传输技术，控制系统与显示屏之间的信号可采用电脑上用的超五类双绞线传输，距离长达100米，采用光纤控制技术可达10000米，满足了远距离传输的需求。
2.4.8 抗干扰技术
双基色视屏显示屏的通信线采用超五类双绞线，三基色显示屏的通信线采用光纤，其优点是可克服应用场合可能具有的电磁波及BB机台和手机基站等设备带来的强干扰，有效提高系统可靠性。
2.4.9 高可靠电源系统
采用分布式高性能开关电源供电，高可靠的电源系统是显示屏长期正常工作的前提保证。我公司针对显示屏电源应用特点，为LED显示屏选用了专用电源系统。具备以下功能：
①有过压保护功能。
②有过载保护功能（过流保护功能）。
③突然断电、再加电没有反向电动势的冲击。
④有良好的滤波功能（抗电源干扰）。
⑤适用工况环境温度-25℃～65℃
2.4.10 故障诊断技术
为加强系统的容错性和方便维修，系统能对在运行过程中可能发生的错误加以检测，使显示屏在最大程度上保持正常的显示和通信功能。故障诊断过程不会影响显示屏的工作。如果出现故障，将根据故障的种类以及可能对系统造成的影响程度，采取不同的对策：有的必须立即关闭显示屏的显示，等待维修人员检修；有的则对整个系统的运行影响不大，可以继续运行伺机处理。
2.4.11 并行工作
显示屏内部的关键信号都采用并行工作的原理，使的其中某块电路发生故障只会影响很小的局部显示功能，能几乎不影响整个大屏幕的工作，这样就大大提高了显示屏的抗病能力。
2.4.12 专用ASIC电路
我公司采用的是ASIC专用电路，是与美国ALTERA公司经过几年的合作开发研究推出的国际上最先进最流行的LED控制系统的专用电路，采用CPLD芯片集成大量逻辑电路。可编程，不需要一个三极管，使得控制器的可靠性及稳定性大大提高，它对驱动电路的不断优化，使得整个LED大屏幕的电路布局更为流畅简洁，它主要区别于很多公司的控制系统选用的芯片是9701芯片（9701芯片必须在每块单元板上安装128个三极管，这样控制系统在驱动电路时不稳定，容易发生故障，同时也容易烧坏三极管而导致LED大屏的很多长条管芯不亮）。

2.4.13 正面维护技术
为了给空间更为美观和协调，我公司特设计出可以采取正面维护的线路板，屏体可以根据客户的空间和装修的需要，进行固定或镶嵌在设计的墙里，安装或维护时只需简单移动每一块LED单元板即可。这种设计已广泛使用在各大高档场所。
3选材保证
3.1发光器件
在显示屏中，最重要的是发光器件，它也占成本最大，发光管芯主要选择台湾国联公司或日本进口产品，国内封装,模块质量除了其可靠性外,还强调其亮度和色度尽可能的一致性。
我们所采购的发光模块管芯的截面都是12µm×12µm，与8µm×8µm管芯不同的是其寿命长、亮度衰减慢。发光器件采购进来后要进行QC检测，我们主要查三方面内容，第一亮度是否均匀，我们是用本公司专业开发的亮度测试仪来用仪表读数，不同与其他人用人眼来观察，亮度可以做到非常均匀。当然，不亮的点是作为严重的缺陷来剔除的。第二方面是检测发光器件在高压情况下的工作老化情况，以达到检测器件以后长年工作后可能发生的故障。第三方面查波长的一致性。所以经过本公司挑选后的显示模块，最长的用户已用了10年还如同新的相差无几。
3.2 驱动电路
显示屏的驱动电路室内主要由美国ST公司的74HC595、室外以东芝公司的TB62706恒流驱动等集成电路来完成信号传输和电流驱动。行驱动是采用美国IRF公司的大功率MOS管。该MOS管驱动电流大、开关速度快，从而避免了普通双极型大功率管的“行延迟”效应。以上所述各种器件均采用原装器件，其质量及系统可靠性是可以保证的。
3.3 接口电路
接口电路均采用日本日立的HC245和飞利浦的HC245等进口产品，能允许元器件电源电压变化±10%，电路仍能工作；抗变化能力强，不易损坏。
3.4 接插件
接插件选用进口产品。通信线采用安普公司及其他国外公司的产品。
3.5 控制电路
本公司已经完成第三代视频显示屏的开发，主要体现在控制器功能更加强大，采用请美国ALTERA公司为本公司定制的专用ASIC超大规模集成电路，使得256级灰度控制器的可靠性大大提高，它能将视频卡送出的数字信号变换成显示屏控制驱动电路能接收的信号，通过总线驱动器发送到屏体的控制驱动电路。对驱动电路的不断优化，使得整个电路布局更为流畅，屏体维护非常轻松，大屏运行的稳定性大大提高。
3.6 信号采集和传输
信号传输采用MOTOROLA高速传输器件，修改方便，因此设计方案大大提高了整个系统的稳定性和可靠性。
3.7 线路板材
印制板为进口板材，由昆山电路板公司加工，产品出厂时100%通过通短路测试。本公司印制板设计规范，包括元器件排列、走线、滤波等方面的严格规定，用示波器测量每块印制底线上噪声干扰，峰∽峰值不超过150MV。
3.8 开关电源
本公司所选电源为北京新星公司产品，其产品出口欧美等国家。该公司产品信誉好，稳定可靠，电源故障率小于3‰ 。
3.9 外框结构
本公司显示屏外框支架结构采用国家标准的铝合金型材及不锈钢，外观轻巧，结构牢固，大大降低了显示屏的绝对重量。增加了显示屏的结构强度和抗腐蚀能力。
4方案设计
4.1 像素口径方案
像素口径的选择主要取决于以下两项：
⑴屏体面积； ⑵观看距离； ⑶资金情况。
一般情况下，人眼较完整地接收一幅图象的最小信息量为６万左右个信息点（文字则不受此限制）；而要显示一幅精美的图象，所需的信息量应为２０万左右个信息点；对于更高显示精度的要求，则需更多的像素点来显示。
基于最小信息量的限制，及屏体面积的限制，应在用户实际需求的屏体面积内，尽可能地包含不低于６万点的信息量。
鉴于像素口径越大，单位面积内所包含的像素点越少，成本越低；相反，像素口径越小，单位面积内所包含的像素点越多，成本越高，显示屏的显示效果越好。用户资金充裕，ＬＥＤ电子显示屏就可以做得越大，包含的像素点就越多，显示的效果越好。
因此，在满足用户实际需要的情况下，选择合适的像素口径，既满足用户的实际需要，又能够节省项目投资。
4.2屏体尺寸方案
在像素口径方案确定后，构成显示屏的显示单元板的尺寸也就相应地确定了。然后按已确定的显示单元板的尺寸来计算显示屏的尺寸。此外，还有一个需要考虑的因素是显示屏的显示比例。一般人们对显示文字及视频图象的显示比例，要求在4∶3和16∶9（宽∶高）之间。其具体计算方法为：
① X=n*Unit.x ②Y=m*Unit.y
② 16:9≤X:Y≤4:3 ④S=X*Y
其中，X、Y分别为屏体的宽和高，n、m分别为屏体宽向和高向的显示单元板数，Unit.x、Unit.y分别为单元单元板的宽和高，S为屏体面积。
联合①-④式，求得S的值，即：屏体面积。
4.3结构边框及土建方案
屏体的结构方案由我公司的结构工艺工程师，根据施工现场的具体情况来确定。一般情况下，室内屏的屏体结构可分为以下几种：

LED

LED

4-1吊装 4-2镶嵌装

4-3帖墙挂装方式

4.4软件方案
我公司针对LED显示屏应用的要求，自行开发了“LED软件”和“通用视频播放软件”等多套随显示屏的配套软件。具体功能和特点如下：
产生各种显示效果，如：左右移动、闪烁、放大、缩小、上下滚动等。
配置多种优美曲线汉字字体，可以显示16´16点阵和24点阵或更大任意点阵的汉字，实现中空、斜体、整体、旋转等各种中英文美术字体。
提供人工操作界面
提供显示信息的编辑、排版、剪接等工具
提供节目的编排、节目单打印等功能
数据维护
软件使用符合中文Windows2000风格
对于特殊的用户需求，如：与其它网络接口、从中提取显示数据、完成各种数据的加工和处理等，则需要软件开发。

4.5、显示屏技术指标
设计方案一（台湾光磊管）
1.1像素点结构图
A：结构示意图
R GB

-

结构说明：每个像素点采用2红1纯绿1蓝，共3颗晶片
B： 专业分析
分析项目
专业分析内容
配色分析
为使配色达到最佳的白平衡效果，配色对LED 发光的亮度有严格要求，其中红绿色亮度的配色比例为 R：G =1：2：1
1.2技术参数
名 称
技术参数
1、像素管
像素点间距：PH16.0mm
基色：纯红色+纯绿色+纯蓝色
发光点颜色组合：2R1PG1B
物理密度：3906点/m2
2、单元板
模块分辨率：宽8点×高8点
单元板分辨率：宽64点×高48点
单元箱体尺寸: 1024mm×768mm
单元板像素数：3072点/单元板
3、显示屏整屏
屏体显示面积：(长)5.12 m×(高)3.84m=19.66m2
单元箱体数量： (长)5块×(高)5块=25块
物理分辨率： (长)320点×(高)240点=76800点
视角： 〉10°
存贮温度： -40℃ ～ +85℃
工作温度：-10℃ ～ +50℃
相对湿度：10%～95%
4、供电
工作电压： 220V±15％
最大功耗： 1000W/m2
正常功耗： 500W/m2
5、控制系统
控制主机：联想开天主机或同档次计算机以上
操作系统：WIN 98/ 2000/ XP
控制方式：同步控制(或异步控制)
显卡：DVI显卡
6、主要技术参数
1） 驱动器件：595恒流驱动
2）驱动方式：1/16扫静态
3）刷新频率：≥140Hz
4）帧频： ≥200Hz
5）灰度/颜色：1K/显示64K颜色(同步)
6）亮度：≥6000cd/m2
7）亮度调节方式：软件32级可调
8）视频信号：RF、S-Video、RGB、RGBHV、YUV、YC、COMPOSITION等
9）控制系统采用：PCTV卡（可选）＋DVI显卡＋主控卡＋光纤传输（可选）
10）平均无故障时间：≥11000小时
11）寿命：≥15万小时
12）平整度：任意相邻像素间≤0.5mm；
模块拼接间隙＜1mm ；
13）均匀性：像素光强、模块亮度均匀
14）杂点率：＜0.0001
15）开关电源负荷：5V/40A、5V/30A
16）计算机显示模式：1024×768
17）有效通讯距离：网线100m（无中继）,多模光纤500m，单模光纤20km
7、软件
LED演播室(MDK)
电子显示屏系统部分报价清单

序號
名称
數量
单位
单价(元)
金额合计(元)
备注
1
Ph16室内三基色
(长)5.12 m×(高)3.84m=19.66m2
1
平方米
17160.00
337365.00
三并一表贴全彩色
2
视频控制系统
1
套
8500.00
8500．00

3
外框
1
套
34500.00
34500．00

4
运输、安装调试费

次
-------
2500．00
苏州市内
5
超五类网线

米
--------
--------
需方配
6
广播音响系统
1
套
---------
----------
需方配
6
控制主机
1
台
---------
---------
需方配
7
布线工程费

米
---------
----------
需方配
8
电脑操作培训
1
次
安装调试当天现场
免费
9
产品保修期限
叁
年
LED显示屏所有配件产品
免费
10
合計
人民币: 叁拾捌万贰仟捌佰陆拾伍元整（382865.00元）
注: 以上价格为含税价

设计方案二（美国CREE管）
1.1像素点结构图
A：结构示意图
R GB

-

结构说明：每个像素点采用2红1纯绿1蓝，共3颗晶片
B： 专业分析
分析项目
专业分析内容
配色分析
为使配色达到最佳的白平衡效果，配色对LED 发光的亮度有严格要求，其中红绿色亮度的配色比例为 R：G =1：2：1
1.2技术参数
名 称
技术参数
1、像素管
像素点间距：PH16.0mm
基色：纯红色+纯绿色+纯蓝色
发光点颜色组合：2R1PG1B
物理密度：3906点/m2
2、单元板
模块分辨率：宽8点×高8点
单元板分辨率：宽64点×高48点
单元箱体尺寸: 1024mm×768mm
单元板像素数：3072点/单元板
3、显示屏整屏
屏体显示面积：(长)5.12 m×(高)3.84m=19.66m2
单元箱体数量： (长)5块×(高)5块=25块
物理分辨率： (长)320点×(高)240点=76800点
视角： 〉10°
存贮温度： -40℃ ～ +85℃
工作温度：-10℃ ～ +50℃
相对湿度：10%～95%
4、供电
工作电压： 220V±15％
最大功耗： 1000W/m2
正常功耗： 500W/m2
5、控制系统
控制主机：联想开天主机或同档次计算机以上
操作系统：WIN 98/ 2000/ XP
控制方式：同步控制(或异步控制)
显卡：DVI显卡
6、主要技术参数
2） 驱动器件：恒流驱动
2）驱动方式：1/8扫静态
3）刷新频率：≥140Hz
4）帧频： ≥200Hz
5）灰度/颜色：1K/显示64K颜色(同步)
6）亮度：≥6000cd/m2
7）亮度调节方式：软件32级可调
8）视频信号：RF、S-Video、RGB、RGBHV、YUV、YC、COMPOSITION等
9）控制系统采用：PCTV卡（可选）＋DVI显卡＋主控卡＋光纤传输（可选）
10）平均无故障时间：≥11000小时
11）寿命：≥15万小时
12）平整度：任意相邻像素间≤0.5mm；
模块拼接间隙＜1mm ；
13）均匀性：像素光强、模块亮度均匀
14）杂点率：＜0.0001
15）开关电源负荷：5V/40A、5V/30A
16）计算机显示模式：1024×768
17）有效通讯距离：网线100m（无中继）,多模光纤500m，单模光纤20km
7、软件
LED演播室(MDK)
电子显示屏系统部分报价清单

序號
名称
數量
单位
单价(元)
金额合计(元)
备注
1
Ph16室内三基色
(长)5.12 m×(高)3.84m=19.66m2
1
平方米
25200.00
495432.00
三并一表贴全彩色
2
视频控制系统
1
套
8500.00
8500．00

3
外框
1
套
34500.00
34500．00

4
运输、安装调试费

次
-------
2500．00
苏州市内
5
超五类网线

米
--------
--------
需方配
6
广播音响系统
1
套
---------
----------
需方配
6
控制主机
1
台
---------
---------
需方配
7
布线工程费

米
---------
----------
需方配
8
电脑操作培训
1
次
安装调试当天现场
免费
9
产品保修期限
叁
年
LED显示屏所有配件产品
免费
10
合計
人民币: 伍拾肆万零九佰叁拾贰元整（540932.00元）
注: 以上价格为含税价

效果图：

所谓非线性校正技术是指用驻留软件自动或人工干预非线性级差技术，并建立另权调色板模型，任意变换颜色的性质和种类，并可实时跟踪用模糊录属函数概念强化显示屏的视觉效果，从而克服了LED双基色多灰度级在兰色区域的盲目区，以提高显示屏的调色强度。
“MTBF“指平均无故障工作时间。
多媒体术是计算机领域具有九十年代水平的最新技术，它集语音、图文、视频为一体，本公司在LED显示屏系统上应用了此技术，使显示屏画面更清晰，表现形式更多样。
5、显示屏屏体的加工与生产和交货期
序号
工 作 项 目
工期(工作日)
1
显示屏控制板设计制作
5
2
显示屏结构设计制作
2
3
显示屏元器件采购
7
4
显示屏显示模块制作
10
5
显示屏软件编制测试
1
6
显示屏组装与调试
1
7
老化测试实验
3
8
现场布线、安装施工
需方负责
9
现场安装调试
1
10
显示屏模拟运行并试运行
3
11
总工期
35个工作日
6、第三方配套产品采购
第三方产品是指除显示屏体以外的附加设备。一般包括：网络产品、监控设备、视频设备和计算机及其外围设备等。为了保证工程的整体质量，按ISO9001的要求，在使用前对各供应商产品进行严格的测试，测试合格的供应商方可获得供应资格。
7、显示屏的安装调试验收
组建三支专业的LED显示屏工程施工梯队，负责全国各地的显示屏安装和调试工程。工程安装施工步骤：
现场勘察
工程施工的设计、规划与管理
电缆铺设
安装
测试及验收

验收标准
*合同以及方案附件
*SJ/T11141《LED显示屏通用规范》
测试标准
序号
指标
标准值
测示方法
1
LED尺寸
见技术指标
钢尺
2
像素数量
同上
计算
3
亮度级数
同上
计算机演示
4
色均度
无明显差异
目测
5
扫描方式
动态锁存，
示波器
6
可维护性

人工实际操作
7
平整度
业主确认
钢尺，重锤，水平仪
8
对地电阻
小于4欧姆
摇表
8、工程质量
LED电子显示屏是一个系统工程，针对电子行业工程的特点：
·技术设计的品质
·采购、生产过程的品质
·工程安装的品质
·服务的品质
我们公司的产品质量控制是全面质量管理。具体来说分为进料检查，生产流程检查和成品检查及系统联合调试和老化检查。
进料检查：在显示屏中，最重要的是显示器件，它也占成本最大，显示器件的检查我们主要查三方面内容，第一亮度是否均匀，我们是用本公司专业开发的亮度测试仪来用仪表读数，不同与其他人用人眼来观察，亮度可以做到非常均匀。当然不亮的点是作为严重的缺陷来剔除的。第二方面是检测发光器件在高压情况下的工作老化情况，以达到检测器件以后长年工作后可能发生的故障。第三方面查波长的一致性。
生产流程检查：在生产的过程中对每一到工序进行检查，由后道工序的人员对前道工序进行检查，中间还有QC（质量检查专业技术人员）进行抽查。所以到了最后的工序，产品以经过多道的检查工序。基本上以排除了开路短路等一些基本故障。
成品检查：成品检查我们是用自行开发的“老化调试器”进行通电检查。“老化调试器”能完全模仿正常工作状态下的各种参数进行检查和初步的老化。
系统联合调试和老化检查：在完成了以上的单元板的按装和调试后，再按照合同中的尺寸，组装成一个完整的电子显示屏，与电脑一起进行联合调试和老化，一般情况下，调试花一天时间，老化花五到七天的时间，以保证老化的彻底性。
发货和现场安装调试：因为工艺机构的完善，所以我们现场安装调试基本上当天就能完成。
确保影响产品质量的各个关键环节万无一失，产品质量的保障以预防为主，一旦发现影响产品质量的潜在因素，可及时执行相应的纠正预防措施，防止不合格现象的再次发生。
实际上整个系统的品质是一个积累过程，是由工程推进过程中的每个环节逐步保证的。公司内部管理严格按质量体系的要求运作，实行严格的ISO9001：2000全程质量控制理念，即从方案设计、原料采购、生产、安装、调试直到验收及售后服务的全过程实行工程质量监控。基于上面的认识，我们抓品质也是注重工程实施的每个环节。我们的主要措施包括：
组建一个精干的技术队伍，集中精力开展硬件设计与软件设计。全部设计与开发工作实行规范化管理。确保最终产品满足设计要求，并建立文件化程序确保文件资料齐全有效。
产品工艺化设计：象素管工艺和走线工艺等，保证生产、安装过程规范合理。针对客户安装LED显示屏的具体位置，对产品进行针对性特殊处理。
关键材料与元件全部采用进口。
模拟系统交由业主亲自检验。
业主亲自检验工程安装的质量。
在系统运行的初始磨合期内，我们为业主提供软件磨合期服务。
提供分阶段的内容完整的使用培训服务。
安装调整工艺 细致严密，确保单元显示模组的安装精度。

安装工艺
1） 安装单元模组前检查竖向构件安装尺寸，需要验收项目有：
Ø 竖向构件正面中心线的垂直偏差：<±1MM
Ø 竖向构件正面中心线的距离：<±1MM
Ø 竖向构件正面中心线的螺栓孔中心线的水平偏差：<±1MM
Ø 竖向构件正面的螺栓孔中心线的垂直偏差：<±1MM
Ø 竖向构件侧向边缘线出平面外垂直偏差：<±1MM
Ø 如检出超差则及时讯整，保证屏幕安装基准面平整度在<±1MM之内
2） 安装过程中，应根据需要设置数道竖向及水平辅助挂线，用以检查安装质量。安装完毕后的显示屏，我们要求有关控制尺寸的公差为：
Ø 屏体竖向平整度：<±1MM
Ø 模块平整度：<0.5MM
Ø 屏体竖向边缘垂直度：<2MM
9、售后服务
售后服务在整个显示屏工程中历史最长，是非常重要的一个环节，本公司客户遍布全国，迄今为止已达数千家，经过多年的实践，本公司已拥有一支丰富的工程和维护经验的队伍，力求速度快，品质好的服务原则，深得广泛好评。
本公司的显示屏实行终身维护，24小时响应服务。
公司生产的LED显示屏均享有终身维护。
免费保修两年，在工程验收合格，经双方签字认可后，即进入保修期。
无论在质保期内或质保期之后，买方在使用我公司设备中不论何种原因造成的故障，本公司在接到要求修复的通知后，保证在最短时间内到达现场排除故障、及时修复。
凡保修期间内属设备问题或技术故障造成的设备损坏，一切责任由本公司负责，凡属操作不当或人为因素造成设备损坏，责任由使用单位承担，本公司负责维修，只收取相应的工本费及材料费。保修期后，本公司负责有偿服务，只收取相应的工本费及材料费。
10．本公司部分客户名单
一、部分全彩屏业绩表
名 单
型 号
广东省东莞愉景雅苑商业步行街
室外全彩，PH14mm 14m²
广东省电力公司东莞分公司
室内贴片全彩, PH10mm 11.47m²
广东省连州市文化广场
室外全彩，PH20mm 19.66m²
广东省东莞中惠阳光城
室外全彩，PH20mm 24.576m²
广州天河体育馆（九运会赛场）
室内全彩，PH10mm 30.72m²（两块共61.44m²）
广州市天河区正佳广场
室内贴片全彩，PH8mm三合一7.8m²
深圳皇岗地铁口岸联检楼
室内贴片全彩，PH10mm三合一10m²×8套
室内贴片双色，PH10mm二合一10m²×5套
深圳园艺博览园
室内贴片全彩，PH10mm 6.14m²
深圳新亚洲电子商城
室内全彩，PH10mm三合一 6.45m²
深圳港隆城购物中心
室外全彩，PH20mm 99.84m²
深圳市皇岗村文化广场
室外全彩，PH20mm 40m²
深圳方大集团科技园办公楼大厅
室内贴片全彩，PH10mm 6m²
深圳西部通道
室外双色，PH32mm 50.32m²
中国民生银行深圳分行
室内贴片全彩，PH7.62mm 8.335m²
深圳联想大厦
室内贴片全彩，PH7.62mm 12m²
佛山谰石金属交易中心
室内全彩，φ3.75模块全彩 11.64m²
佛山大道交通诱导屏
室外全彩，PH16mm 70.77m²
清远市凤城世家小区
室外全彩，PH20mm 58.98m²
中国工商银行广西分行
室内全彩，φ3.75模块全彩
海南经保科技有限公司
室内贴片全彩，PH10mm 11.47m²
江西婺源县政府广场
室外全彩，PH18mm 18m²
江西南昌高新园
室外全彩，PH18mm 19.91m²
南昌火车站西广场
室内贴片全彩及室内单色，PH7.62mm （21.18 m²）+￠3.75室内单色（3.3m²）
安徽阜阳市阜南县富陂商城
室外全彩，PH18mm 13.27m²
安徽合肥霍山广场
室外全彩，PH18mm 38.8m²
安徽省淮南市顾桥
