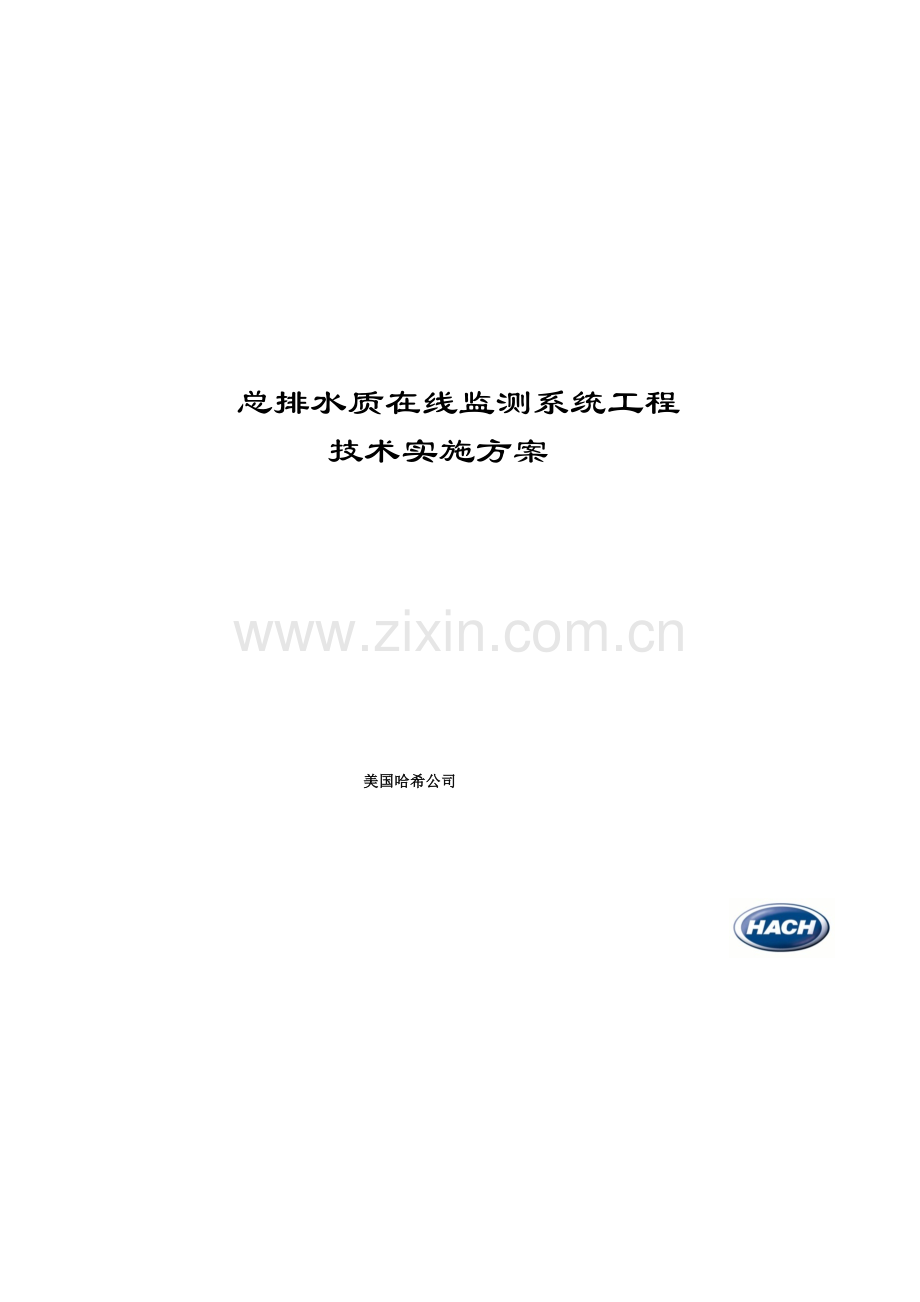

总排水质在线监测系统工程技术实施方案美国哈希公司排放口整治技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：排放口整治　　　　　　现场勘察了解水质状况如：最高COD值、最低COD值、通常COD值；最大瞬时流量、通常瞬时流量、最大日排量、通常日排量等。确定监测点采样点仪器选型提交方案方案确认确定仪器安装地点确定仪器采样地点确定仪器测量量程确定流量计量堰槽论证方案的可行性编制现场施工方案确认现场施工方案编制施工计划排放口整治流程施工施工图纸施工方案排放口整治流程技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：排放口整治　　　　　　 1. 依据现场流量情况选用相关规格的堰、槽，材质选用优质不锈钢。 2. 排放口的整治工作围绕堰、槽（下述说明以巴歇尔槽为例）的安装进行： a) 定制堰、槽 b) 嵌入堰、槽 c) 对堰、槽外围进行浇制 d) 外围装饰直流缓冲区域图3 堰、槽的进水段应保持2~5米的直流缓冲区域，在该区域内不允许有任何支流汇入，水面应平稳。在堰、槽入口处安装超声波液位探头。堰、槽的出水段应保持顺畅，不得有任何阻碍物，不得抬高水位形成滞流区域(允许形成落差)。出水顺流区域技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：排放口整治　　　　　　一、巴歇尔槽流量：2200t/d以下二、巴歇尔槽流量：2200t/d以上巴歇尔槽现场图片技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：排放口整治　　　　　　巴歇尔槽设计图 2200 t/d以下图3 技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：排放口整治　　　　　　巴歇尔槽设计图 2200 t/d以上图3 监测房建设技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：监测房建设　　　　　　监测房建设流程确认现场施工方案编制施工计划论证方案的可行性编制现场施工方案方案确认提交方案了解现场状况 l 水电接入条件 l 采水配水系统条件依据监测点选择建造监测房地点现场勘察施工图纸施工方案监测房建设流程施工技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：监测房建设　　　　　　监测房建设说明监测房距离监测点5～20米左右。在采样管及相关电缆线在敷设时外套承压钢管然后深埋地面之下，以防止地面承压后损伤采样管路。技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：监测房建设　　　　　　 3m 4m 2.6m 基本要求：按一般民用建筑的有关规定要求设计，结构材料符合监测用房的安全要求（如防火、防腐），地面采用防滑瓷砖铺设。监测房规格：4m×3m×2.6m　室内面积为12m2 外墙面：0.5夹芯彩钢板，单面加筋灰白雨蓬面：海兰色夹芯板，高度300 屋面：75mm厚彩钢夹心板防雷：接地和防雷模块 UPS：2小时图3 地坪：按一般民用建筑的有关规定浇注，混凝土平台为5000mm×380mm×150mm约19m2，为建造彩钢板房打好基础。接地装置：接地体采用垂直敷设一根角钢（长2.5m、宽40mm、厚4mm）。接地体通过一根扁钢引至仪表机柜旁，连接处用10mm镀锌螺栓压接，扁钢长1.5m,厚4mm,截面100mm2。接地线用绝缘铜导线（2.5mm），接地体与仪器通过接线排间接相连。塑钢门尺寸（参考）：1.2m×1.1m 塑钢窗尺寸（参考）：0.8m×0.2m 室内地面：用瓷砖铺砌室外地坪：用瓷砖铺砌技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：监测房建设　　　　　　供电要求： 1. 接入5000W、220V交流电源。 2. 监测房的避雷和地线系统应与附近厂区取得平衡。 3. 安装电源总开关和漏电保护开关。供水要求： 1. 监测房内需安装一只立式盥洗池和水龙头并接入自来水。 2. 按采/配水要求在室内规范布局管路。配套设施： 1. 监测房天花板安装40W日光灯。 2. 监测房内安装一只换气扇。 3. 室内需安装壁挂式冷暖空调（1.5匹）。 4. 安装温湿度计对室内状况进行监控。 5. 工作台技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：监测房建设　　　　　　配套采水、配水、管路及水泵说明： Ø 采样泵(以潜水泵为例) 主参数：流量10m3/h 扬程6.5m 功率0.55kW 电源电压AC220V Ø 采样器(水样预处理装置) 名称：逆水流质量分离二次过滤采样器(CYQ-002系列) 主参数：5 ~ 10 m3/h 水压：0.02-0.05 MPa Ø 采样管路规　格：给水管路（一般采用内径32mm的管子）材　料：PVC/ABS均可 ü 泵的安装：要求液位能埋没泵(当采用潜水泵时)，泵最好固定 ü 采样系统安装(CYQ-002系列水样预处理装置)： ◢ 采样器所允许的流量为5-10m3/h ◢ 测试水样压力为0.02-0.05 MPa(在此压力下可保证采样器管路内水样满管) ◢ 用户须将被测水样用采样泵经管道接到采样器的入口。 ◢ 如水压过大，可在供水管道上安装分流装置。 ◢ 为了防止因水压过小，应在排水管上安装球阀以调节水压。配套设施说明 ◢ 采样器可安装于仪器左下方，近旁的地面上须有无压排水地漏或地沟。技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：监测房建设　　　　　　防雷设计技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：监测房建设　　　　　　防雷设计技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：监测房建设　　　　　　监测房设计技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：监测房建设　　　　　　监测房设计技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：监测房建设　　　　　　监测房接地仪器安装技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：仪器安装　　　　　仪器安装工作流程仪器安装工作流程方案确认安装图纸安装方案安装仪器论证方案的可行性编制现场安装方案提交方案确定仪器安装位置确定采水/配水系统敷设路线确定安装点现场勘察了解监测点环境了解监测点供电、供水状况确认现场安装方案编制安装计划技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：仪器安装　　　　　仪器安装说明仪器名称 COD在线监测仪氨氮在线监测仪明渠流量计主机 HACH CODmax HACH AMTAX Compact HACH U53 采样装置 CYQ－002 Filtrax \ 控制单元膜斗 \ 安装方式室内支架式室内或室外壁挂式沉入式 (置入被测水池中) 非接触式水样由安装于采样点的采样泵流经进样管供给。当仪器的测量条件满足时，仪器驱动采样泵将采样点的水样送至采样器CYQ-002中。流经CYQ-002的循环水样将进入溢流池中供膜斗工作，从而为COD、氨氮分析仪提供待测水样。 CYQ-002及氨氮分板仪产生的排放水样、溢流水样将随排样管排至室外下水沟。技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：仪器安装　　　　　　将AMTAX compact氨氮分析仪预处理装置的膜斗置于溢流池中，溢流池中的水样由CYQ-002采样器供给。在溢流池中安装酸度计探头，用以监测水样的酸碱度。特别提示 CODmax的安装条件及注意事项请查阅附件【HACH CODmax安装指导书(第二版)】技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：仪器安装　　　　　　 AMTAX compact氨氮分析仪的安装图3 氨氮监测系统由两部分组成： AMTAX compact氨氮分析仪　＋　Filtrax预处理装置 Filtrax AMTAX compact 如将Filtrax安装在室外，则必须满足下述要求：特别提示在上述条件不具备时，将采用溢流池的方案进行Filtrax的安装。膜斗控制单元 1. Filtrax控制单元与膜斗的连接距离不能超过5米，故应视现场情况决定控制单元采用室内还是室外安装方式。 2. 控制单元与主机的连接距离不能超过10米。技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：仪器安装　　　　　　 Filtrax溢流池安装方式图3 技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：仪器安装　　　　　　图3 技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：仪器安装　　　　　　 3. 依据现场水质情况选用相关规格的堰、槽，为监测排放口流量及相关仪器选型提供依据。 4. 根据现场状况确定监测点，建造监测房。 5. 确定现场供水、供电及相关辅助设施到位后，准备安装仪器。依据安装规范进行仪器的安装。仪器安装完成后，记录相关信息，准备调试仪器。技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：仪器安装　　　　　　图3 数据通讯技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：通讯采集　　　　　　　通讯采集实现流程通讯采集实现流程通讯测试通讯接入软件测试软件设计软件提交完善功能，满足需求培训用户，使用软件核对现场条件是否具备安装软件，进行联机测试根据项目需求敷设电缆、设计软件数据采集论证方案的可行性编制软件项目计划编制实施计划确定数据传输方式确定用户使用权限确定数据传输查询地点确定软件功能方案确认提交方案了解用户对监测数据的需求需求分析技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：通讯采集　　　　　　　通讯采集系统框图监管部门1 监管部门2 监管部门3 监测中心服务器累计流量值瞬时流量值明渠流量 HACH GLI U53 环保监管平台接口（预留）企业局域网访问者3 访问者2 访问者1 企业客户端嵌入式数据采集器 DL105-33 氨氮分析仪 HACH CODmax 其它仪器数据采集模块 ATP21-1 COD分析仪 HACH CODmax 技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：通讯采集　　　　　　　嵌入式数据采集器 DL105-33 通讯采集系统企业客户端软件单机版网络版数据采集通讯传输通讯传输方式平台软件（水质在线监控系统软件）通讯采集系统由现场监测数据的采集、现场数据传输、平台软件、企业客户端组成。其运行功能描述为：现场数据采集器将现场采集数据（测量数据、仪器状态）送中心控制室储存。中心控制室实时监视现场仪器运行的情况，对现场仪器采集的监测数据进行质量控制和分析，并将数据通过网络报送环保管理部门（预留）和企业，将废水在线监测仪器的异常运行情况通报运营监视室。运营部门负责对现场仪器进行巡检和维护，同时反馈质量信息。环境保护管理部门依据中控室报送的监测数据对企业的排污情况进行相应的管理。企业可根据中控室反馈的监测数据调整相应的生产计划和环保设施运行状态。 DL105-33嵌入式数据采集器是基于RTOS（real-time multi-tasks operating system）实时多任务操作系统的专门应用于嵌入式操作系统的产品，它是以嵌入式低功耗CPU为核心的高性能嵌入式一体化工控机。该产品设计采用了高亮度TFT液晶显示屏（分辨率可选），四线电阻式触摸屏（分辨率1024×1024）。基于该产品开发的下位机采集程序可实时、准确地采集现场仪器的信号。支持有线(调制解调器、局域网、ADSL等)、无线(GPRS/CDMA)数据传输。容量小：　　　　整个系统最低配置只需要2M的存贮空间；速度快：　　　　系统的时间控制精度高，可以方便地完成各种高速采集系统，满足实时控制系统要求；成本低：　　　　系统最低配置只需要主频为24M的386单板计算机、2M DOC，4M内存，大大降低设备成本；真正嵌入：　　　运行于嵌入式实时多任务操作系统；稳定性高：　　　无硬盘，内置看门狗，上电重启时间短，可在各种恶劣环境下稳定长时间运行；功能强大：　　　提供中断处理，定时扫描精度可达到毫秒级，提供对计算机串口，内存，端口的访问。并可以根据需要灵活组态；通讯方便：　　　内置串行通讯功能、以太网通讯功能、Web浏览功能和Modem远程诊断功能，可以方便地实现与各种设备进行数据交换、远程采集和Web浏览；操作简便：　　　操作既简单直观，又灵活多变；支持多种设备：　支持常用的硬件设备的驱动；技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：通讯采集　　　　　　　水质在线监测(监控)系统 … … … A/D构件 PLC构件 TCP/IP构件虚拟设备 Modbus构件远程操作设备设置动画指示图表显示曲线显示数值显示人机界面为了简化对现场监控仪器的管理工作，嵌入式数据采集器实现了对现场仪器的“PnP（即插即用）”支持，从而在现场能够快速构建适用于当前工况的监控系统，同时使用户能够任意添加或删除设备，并允许系统在无需用户干预的情况下按照硬件配置的改变而进行调整。现场监控仪器可分为两大类： 1. 数字设备：提供数字信号输出的仪器，如HACH CODmax COD在线分析仪、AMTAX compact NH4-N在线分析仪。该类仪器提供基于485总线的Modbus RTU/ASCII协议或基于RS232接口的串口协议等数字化协议，可以对仪器进行远程全数字化操作： a) 反控操作（启动测量、停止测量、启动校准、启动清洗） b) 参数设定（变更量程、状态量设定、设定时钟、设定测量周期、设定继电器触发条件） c) 状态反馈（测量数值、当前状态） … … … 2. 模拟设备：以0/4~20mA或其它电流电压形式发送信号的仪器，如pH计、流量计、浊度仪等。要使采集器实现对现场设备的“PnP”功能，前提是现场仪器必须进行全数字化通讯。对于现场的数字化仪器来说，只需要直接接入嵌入式数据采集器即可。但对于模拟设备，则需要在设备与采集器之间再加一模/数转换设备（现场采用的是我公司产品ATD21-1通讯转换器）。有了上述物理连接后，利用嵌入式数据采集器的虚拟设备支持即可最终完成与现场设备的“PnP”连接。嵌入数据采集器内部的虚拟设备支持功能实际上就将对外部设备的支持以“构件”形式配置于系统中，比如：需要将某一提供了Modubs协议的监控仪器接入采集器时，我们只需将数据采集器中的“Modbus构件”加入到虚拟设备列表中即可完成对该仪器的连接。技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：通讯采集　　　　　　　数据通讯传输数据统计、查询、共享、报警监控设备的状态、维护、报警水质在线监测(监控)系统数据审核数据安全、系统安全资料配置和可扩充管理 .NET技术监控平台软件 WEB发布主界面技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：通讯采集　　　　　　　实时数据运行日志技术白皮书项目名称：水质在线监测系统　　　　　　　主　　题：通讯采集　　　　　　　报表制作报表制作
