园林草坪灌溉设计基础(1).docx

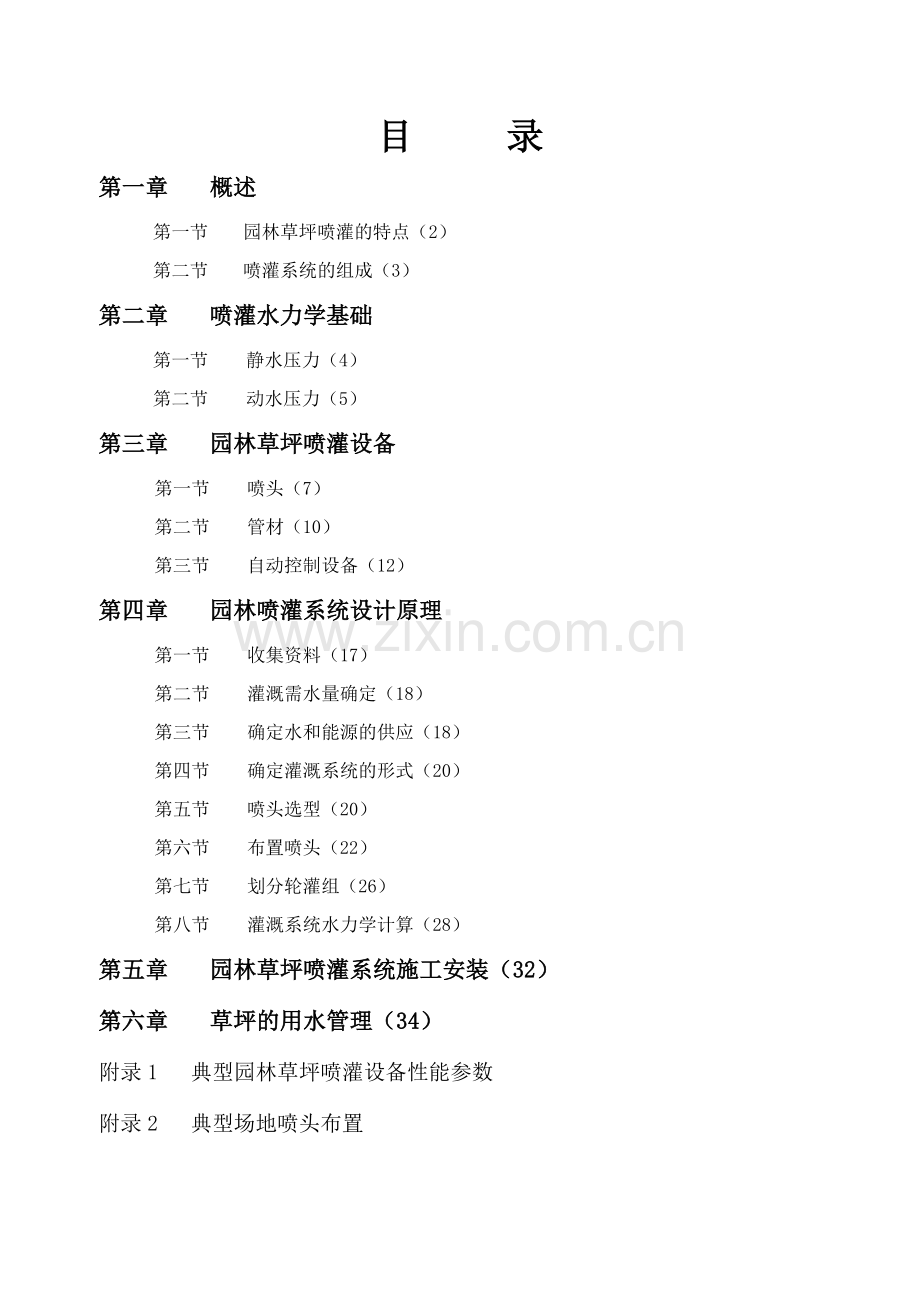

目 录
第一章 概述
第一节 园林草坪喷灌的特点（2）
第二节 喷灌系统的组成（3）
第二章 喷灌水力学基础
第一节 静水压力（4）
第二节 动水压力（5）
第三章 园林草坪喷灌设备
第一节 喷头（7）
第二节 管材（10）
第三节 自动控制设备（12）
第四章 园林喷灌系统设计原理
第一节 收集资料（17）
第二节 灌溉需水量确定（18）
第三节 确定水和能源的供应（18）
第四节 确定灌溉系统的形式（20）
第五节 喷头选型（20）
第六节 布置喷头（22）
第七节 划分轮灌组（26）
第八节 灌溉系统水力学计算（28）
第五章 园林草坪喷灌系统施工安装（32）
第六章 草坪的用水管理（34）
附录1 典型园林草坪喷灌设备性能参数
附录2 典型场地喷头布置
第一章 概 述

灌溉是弥补自然降水在数量上的不足与时空上的不均、保证适时适量地满足草坪生长所需水分的重要措施。以往的草坪绿化工程，很多没有配套完整的灌溉系统，灌水时只能采用大水漫灌或人工洒水。不但造成水的浪费，而且往往由于不能及时灌水、过量灌水或灌水不足，难以控制灌水均匀度，对草坪的正常生长产生不良影响。随着城镇建设的不断发展，城市人口大量集中，工业和生活用水迅速增加，旅游、休闲、运动场及居民小区等各种绿地面积越来越大，城市供水的紧张状况日益突出。传统的地面大水漫灌已不能满足现代草坪灌溉的要求，采用高效的灌水方式势在必行。
现代园林草坪灌溉的方法主要有喷灌和微灌技术，如果我们想使整个面积都得到相同的水量，通常用喷灌，如草坪灌溉。如果我们想让某一特定区域湿润而使周围干燥时，可采用微喷灌或滴灌，如灌木灌溉。滴灌有时也用于草坪地下灌溉。园林草坪喷微灌技术以其节水、节能、省工和灌水质量高等优点，越来越被人们所认识。
第一节 园林草坪喷灌的特点
园林草坪是为改善环境、增加美感、陶冶性情等目的而栽植的，因此 要求它们最好常年生长皆绿，每年只需剪而不必种植，另外，草坪使土壤渗吸速度降低，要求采用少量频灌法灌溉，而且为了节约劳力和资金、提高喷灌质量的要求，园林草坪灌溉大多采用自动化控制固定式喷灌系统。
要求水质和喷洒质量较为严格，特别是对高级观赏植物和高尔夫球场的草皮，要求喷灌均匀度较高，如有漏喷或喷洒过量。都会造成严重损失。
草坪喷灌多数在夜间进行，其原因之一是草坪白天喷灌，蒸发损失大。一般夜晚喷灌时能比白天少消耗10％以上的水量；原因之二是有些草坪白天不允许喷洒，如高尔夫球场进行比赛、公园娱乐区进行文娱活动等。
喷灌系统不能影响草坪的维护作业。草坪需要经常性的修剪、植保、施肥等，这些作业往往由机械完成。因此，需要选择特殊的设备。
喷灌系统在满足草坪需水要求的同时，需充分注意景观和环境效果。精心设计的喷灌系统，通过正确选择喷头和进行喷点的布置，不仅能满足草坪需水，而且在灌水时可以形成水动景观效果。
第二节 喷灌系统的组成
一个完整的喷灌系统一般由水源、首部枢纽、管网和喷头等组成。
1. 水源：一般多用城市供水系统作为喷灌水源，另外，井泉、湖泊、水库、河流也可作为水源。在草坪的整个生长季节，水源应有可靠的供水保证。同时，水源水质应满足灌溉水质标准的要求。
2. 首部枢纽：其作用是从水源取水，并对水进行加压、水质处理、肥料注入和系统控制。一般包括动力设备、水泵、过滤器、施肥器、泄压阀、逆止阀、水表、压力表，以及控制设备，如自动灌溉控制器、衡压变频控制装置等。首部设备的多少，可视系统类型、水源条件及用户要求有所增减。当城市供水系统的压力满足不了喷灌工作压力的要求时，可建专用水泵站或加压水泵室或专用水塔，有时可在自来水管路上加装一台管道泵即可。
3. 管网：其作用是将压力水输送并分配到所需灌溉的草坪种植区域。由不同管径的管道组成，如干管、支管、毛管等，通过各种相应的管件、阀门等设备将各级管道连接成完整的管网系统。现代灌溉系统的管网多采用施工方便、水力学性能良好且不会锈蚀的塑料管道，如PVC管、PE管等。同时，应根据需要在管网中安装必要的安全装置，如进排气阀、限压阀、泄水阀等。
4. 喷头：喷头用于将水分散成水滴，如同降雨一般比较均匀地喷洒在草坪种植区域。
第二章 喷灌水力学基础

水力学是研究液体特性（静止和运动状态）的一门学科。依据水力学知识设计的管网，可以大大减少灌溉系统的投资和在运行过程中的维护保养费用。通过控制水的流速，可以减少水流在管网系统中的压力水头耗损。而不符合水力学特性的设计，会使喷灌系统的灌水质量降低、工程费用偏大和浪费水资源，并有可能使管受力过大,甚至导致管道破裂。因此管网水力学分析对于减少工程造价、提高灌溉效率和灌溉质量等都具有很重要的作用。
为了能正确设计喷灌系统，我们首先需要掌握一些有关水的知识。
第一节 静水压力
1 升水重1 kg，即水的比重为1000 kg/m3。在重力作用下，水总是由高处流向低处，一个重要的概念就是水压力（也称水头），它是指水对单位面积上作用力的大小，其计算公式如下:

式中，P－水压力（kPa）；F－作用力（N）；A－面积（m2）。
0.3m
0.6m
0.1m×0.1m
图2－11 装有0.3 m和0.6 m高水的柱形容器
这种水压力是由被测点以上水的重量所产生的。假设有10cm2的面积，该面积上作用力的大小，简单地说就是它上面的水柱的重量。水柱重量越大，作用力越大，水压力也就越大。底面积为0.01m2的柱状容器充0.3米高的水后，容器底部水压力为：
P=W/A=(1000kg/m3*0.3 m) / (0.01 m2)=30000 kg/m2 = 294000 N/ m2 = 294 kPa
如果底面积为0.01m2的柱状容器充0.6米高的水，则容器底部压力为：
P=W/A=(1000kg/m3*0.6 m) / (0.01 m2)=60000 kg/m2 = 588000 N/ m2 = 588 kPa
60m
A
B
C
a
b
c
1m
0.5m
图2－2 静水压力示意图
一个底为0.01 m2的容器充入0.3m深的水，不论是柱状容器还是其它形状的容器，0.3m深的水对其作用的水压力都是294kPa，。如果水深加倍的话，容器底部所受的压力也加倍，即294 * 2 = 588 kPa。
因此，水压力还可用“水头高度”或简称“水头”来表示。压力与水头之间的相互转换关系为：1m水头=10kPa，60m水头高即为600 kPa。
静水压力是指水不流动的封闭系统中水的压力。一条充满水的管子，阀门全部关闭，系统中的压力即静水压力，静水压力是一个系统所能获得的最大的压力。
如图2－2所示，水塔水位高度60米，输水管道埋深1米，地面有起伏，B点地面比A点和C点高0.5米。当输水管道末端的闸阀关闭，管中充满水但没有水流流动时，管道中各个位置的水压力即为静水压力。根据静水压力的定义，图中管道a点、b点和c点的静水压力均为61米，而地面A点、B点和C点的静水压力分别为60米、59.5米和60米。

第二节 动水压力
当阀门打开时，系统中的水就开始运动了，水在管道中流动时，水与管壁由于摩擦而产生压力损失，另外，连接件、阀门、水表和逆止阀等对水的流动都有阻力，这些阻力也会产生压力损失，使管道内水压力减低。
动水压力，即水流流动状态下管道内的水压力，磨擦损失和高程变化都会使系统内的动水压力变化。
如图2－3所示，将管道末端的阀门打开，管道中的水即成为流动的水，管网中各点的水压力即为动水压力，如果由于摩擦损失，水塔至A点、B点和C点的水头损失分别为0.1m、0.8m和1m，根据动水压力的定义，管道a点、b点和c点的动水压力分别为60.9m、60.2m和60m。而地面A点、B点和C点的水压力分别为59.9m、58.7m和59m。
60m
A
B
C
a
b
c
1m
0.5m
0.8m
1m
0.1m
图2－3 动水压力示意图

通过管道系统的水流大小影响摩擦损失的大小，即通过系统的水流越多，流速越大，压力损失越大。另外管道的大小尺寸也影响压力损失。压力损失或水头损失可以根据经验公式计算，也可以查表得到，这在后面的章节中我们要讲到。
水流通过管道的速度快，除摩擦损失大外，大的水流速度还会引起一些其他问题。因此管道中的流速不能过大，根据经验，喷灌管道中可接受的最大流速为1.5 m/s。流速超过1.5m/s时，其压力损失会急剧增大。
第三章 园林草坪喷灌设备

第一节 喷 头
常见的园林喷头主要有以下几类：
一、 升降式喷头
图 3－1 升降固定式喷头
这种喷头也称为升缩式喷头，不喷灌时整个喷头降到地面以下，而当压力水充满管道时，则在压力作用下升起，高出地面一定高度进行喷灌，高度为几厘米至几十厘米不等，对于草皮只要几厘米就可以了，而灌溉花卉则要升起几十厘米。常见的有以下几类。
1、 升降固定式喷头
图3－2 美国雨鸟
MAXI－PAW系列升降摇臂式喷头
喷水部分是固定式喷头，有的是离心式的、有的是缝隙式的；由于固定式喷头一般工作压力仅为80～150kPa，这种喷头一般用自来水不需另外加压就可正常工作。离心式喷头一般只能作全圆喷洒，而缝隙式喷头则可以作扇形喷洒。如雨鸟1800系列即为典型的升降固定式喷头（图3－1）
2、升降摇臂式喷头
由一个摇臂式喷头与外罩两大部分组成，外形如图3-2所示。外罩的下部是容纳竖管与压力弹簧的套管，上部是容纳摇臂式喷头的外壳，在喷头顶部还装有连在一起的顶盖和喷头。当不工作时，由于管内压力下降，喷头、竖管及顶盖在重力与弹簧力的作用下，下降到与地面齐平，并把外壳盖住。工作时，在管内压力的作用下，喷头、竖管及顶盖升起，喷头的喷嘴高出地面进行喷灌。根据喷洒范围的要求，摇臂式喷头可以作全圆喷洒，也可以作扇形喷洒。
由于摇臂式喷头工作压力一般为150～350kPa，所以这种喷头不适于直接利用自来水压力来喷灌。这种的喷头射程一般比固定式喷头大，比较适合在面积较大的开阔草坪使用。
3、水轮驱动射流式喷头
图3－3 美国雨鸟5000系列
水轮驱动射流式喷头
图3－4 美国雨鸟R－50
水涡轮驱动喷头
这种喷头的喷水部分多为射流式，但其喷嘴可以有若干个，而且都借助于内部的水轮带动喷嘴旋转。有的通过齿轮组传动（图3－3），也有的在水轮上装有可沿径向滑动伸缩的凸轮。当水轮旋转时，由于离心力的作用，凸轮伸长并撞击与喷嘴连在一起的驱动臂，使喷嘴作圆周旋转。这些齿轮和水轮大多数都是用工程塑料制造的（图3－4）。
4、 旋球驱动的射流式喷头
利用一个金属旋球来驱动喷嘴旋转的喷头。在喷头下部有一个斜的进水孔，压力水进入腔室即形成高速旋转的水流，这水流冲击金属球在腔室上沿作圆周运动，此时金属球就不断撞击与喷嘴连接在一起的凸缘，使喷嘴作缓慢旋转。

二、 反作用式喷头
图3－5 反作用式喷头
它是一种射流式喷头，利用水舌喷出时的反作用力驱动喷管旋转（图3－5）。这种形式在家庭小花园中对喷射的射程要求不高时经常作用。为了美观，其外形常做成各式各样的，而且使其水舌喷出时形成各种各样的造型。为了便于在草地上拖动，这种喷头下常装有滑橇或小轮子。

三、 孔管式喷头
图3－6 孔管式喷头
用于园林喷灌的孔管式喷头多为小型移动式的，图3－6所示的即为其中一种。这是一种单列孔管，但是它将孔管做成弧形以扩大沿管轴线的喷洒范围，并由水轮驱动，使孔管绕轴线摆动。这样的喷头可以湿润一个10～14m×20m的矩形面积，工作压力仅100～200kPa，可直接利用自来水压力喷灌，很适合于庭院小草坪的灌溉，而且喷射水舌有似孔雀开屏，较为美观。

图3－7 可调射程摇臂式喷头
四、 可控制射程的摇臂式喷头
由于园林喷灌多在人们活动较多的地方进行，因此常要求喷灌湿润范围有严格的边界。在一个系统里，一般用相同的喷头，这样，就很不容易精确地组合成某一特定的形状；况且系统工作压力不可能非常稳定，射程随着工作压力而变化，有可能喷射到灌溉范围以外的道路、亭台上去。因此有时在摇臂式喷头的喷嘴上方加一块可以调节角度的控制射程的板，通过调节其角度来调节喷头的射程（图3－7）。
另外，摇臂式喷头的摇臂撞击喷管时，从摇臂前端导流器上溅出来的水流是与喷嘴喷出的水舌垂直的，这在扇形喷灌时就有可能喷到我们所不希望打湿的地方去。因此，也有的在导流器上再加上一节导流管，使得这一束水流喷射的方向改变，从而与喷嘴的主水舌相一致。这样就有可能严格控制扇形喷灌的湿润范围。
草坪喷头还可按射程分类，有小射程喷头、中等射程喷头和大射程喷头；按调节方式分，有无工具调节和有工具调节喷头等。
1. 小射程喷头－一般为固定式散射式喷头，如美国雨鸟1800系列、UNI-Spray系列；美国尼尔森6300系列。这些喷头可选配各种喷洒形式和可调角度的喷嘴，喷灌强度较大。不但适用于小块草坪，也可用于灌木、绿篱的灌水和洗尘。这类喷头的喷嘴大多为“匹配灌溉强度喷嘴”，即无论全圆喷洒，还是半圆或90度及其他角度，其灌溉强度基本相同。这种特性对保证系统的喷洒均匀度极为有利。
2. 中等射程喷头－多为旋转式喷头，如雨鸟T-Bird系列齿轮驱动无工具调节喷头、R-50球驱动无工具调节喷头、Maxi-Paw摇臂式无工具调节喷头、5004齿轮驱动有工具顶部调节喷头；美国尼尔森5500系列、6000系列、6700系列。这些喷头适用于中型面积绿地的灌溉。
3. 大射程喷头－如雨鸟Falcon和Talon系列；美国尼尔森6500系列、7000系列和7500系列。除用于大面积草坪灌溉外，特别适合于运动场草坪灌溉系统和高尔夫球场草坪灌溉。高尔夫球场与一般公共草坪相比具有本身的特殊性，因此，高尔夫球场草坪喷头独成体系，如雨鸟Eagle系列和Impact-D系列喷头，即专为高尔夫球场草坪喷灌而设计。
在各种射程的喷头中，均可选择“止溢型”喷头。带止溢功能的喷头一般安装在地形起伏较大的草坪喷灌系统中的地形较低的部位，可有效防止当灌水停止时管道中的水从低位喷头溢出，影响喷头周围草坪的正常生长。
第二节 管 材
喷灌常用的塑料管有硬聚氯乙烯管、聚乙烯管等。它们的承压力随管壁厚度和管径不同而异，一般为0.4～0.6Mpa。硬塑料管的优点是：耐腐蚀，使用寿命长，一般可用20年以上；重量小，搬运容易；内壁光滑、水力性能好，过水能力稳定；有一定的韧性，能适应较小的不均匀沉陷。缺点是：材质受温度影响大，高温发生变形，低温变脆；受光、热老化后，强度逐渐降低，工作压力不稳定；膨胀系数大等。
硬聚氯乙烯（PVC）管的规格和技术性能指标见表3－1。
聚乙烯（PE）管有高密度聚乙烯管和低密度聚乙烯管。前者为低硬度管，后者为高硬度管。轻工业部标准SG80－75规定，低密度聚乙烯管在常温条件下使用压力为0.4Mpa，而地埋喷灌固定管的内水压力常常达到0.6Mpa级或1Mpa级。在选用时要予以注意。聚乙烯管的规格和技术性能标准见表3－2。

表3－1 硬聚氯乙烯管的规格及尺寸公差
外 径
（mm）
外径公差
（mm）
轻 型
重 型
壁厚及公差
（mm）
近似重量
（kg/m）
壁厚及公差
（mm）
近似重量
（kg/m）
32
±0.3
1.5+0.4
0.22
2.5+0.5
0.35
40
±0.4
2.0+0.4
0.36
3.0+0.6
0.52
50
±0.4
2.0+0.4
0.45
3.5+0.6
0.77
63
±0.5
2.5+0.5
0.71
4.0+0.8
1.11
75
±0.5
2.5+0.5
0.85
4.0+0.8
1.34
90
±0.7
3.0+0.6
1.23
4.5+0.9
1.81
110
±0.8
3.5+0.7
1.75
5.5+1.1
2.71
125
±1.0
4.0+0.8+
2.29
6.0+1.1
3.55
140
±1.0
4.5+0.9
2.88
7.0+1.2
4.38
160
±1.2
5.0+1.0
3.65
8.0+1.4
5.72
180
±1.4
5.5+1.1
4.52
9.0+1.6
7.26
200
±1.5
6.0+1.1
5.48
10.0+1.7
8.95
225
±1.8
7.0+1.2
7.20

250
±1.8
7.5+1.3
8.56

280
±2.0
8.5+1.5
10.88

315
±2.5
9.5+1.6
13.68

表 3－2 聚乙烯管的规格及尺寸公差
外 径
（mm）
外径公差
（mm）
壁厚及以公差
（mm）
近似重量
（kg/m）
32
±0.5
2.5+0.5
0.213
40
±0.5
3.0+0.6
0.321
50
±0.5
4.0+0.8
0.532
63
±0.8
5.0+0.8
0.838
75
±0.8
6.0+0.9

第三节 自动控制设备
一、自动化灌溉系统的分类
1、 全自动化灌溉系统
全自动化灌溉系统不需要人直接参与，通过预先编制好的控制程序和根据反映作物需水的某些参量可以长时间地自动启闭水泵和自动按一定的轮灌顺序进行灌溉。人的作用只是调整控制程序和检修控制设备。这种系统中，除灌水器（喷头、滴头等）、管道、管件及水泵、电机外，还有中央控制器、自动阀、传感器（土壤水分传感器、温度传感器、压力传感器、水位传感器和雨量传感器等）及电线等。
2、 半自动化灌溉系统
半自动化灌溉系统中在田间没有安装传感器，灌水时间、灌水量和灌溉周期等均是根据预先编制的程序，而不是根据作物和土壤水分及气象状况的反馈信息来控制的。这类系统的自动化程度很不一样，如有的泵站实行自动控制，有的泵站采用手动控制；有的没有中央控制器，而只是在各支管上安装了一些顺序转换阀或体积阀等。
二 自动化灌溉系统中的典型部件
1、 控制器
图3－8 控制器
中央控制器被看作为自动化灌溉系统的大脑。控制器根据灌溉管理人员输入的灌溉程序（灌水开始时间、延续时间、灌水周期等）向电磁阀发出电信号，开启及关闭灌溉系统。
控制器可分机电式及混合路式、交流式及直流式。控制器的容量可大可小，最小的控制器可控制一个电磁阀，最大的可控制数百个电磁阀。
控制器额定输入电压有220V或110V两种，额定输出电压为24V。实际输出电压通常在26～28V。
一台控制器可控制若干个轮灌区，一个轮灌区定义为一个站。一般生产厂家提供多种站式控制器以供选择。以雨鸟公司生产的ESP－MC控制器为例（图3－8），有8、12、16、24、32、40等站式。一个站可控制2～3个电磁阀，一台ESP－MC控制器最多可控制120个电磁阀。
自动控制器工作之前，必须输入时间程序。程序输入有多种方式，雨鸟公司生产的ESP系列控制器通过面板上的键输入程序。摩托罗拉生产的Irrinet及雨鸟公司生产的直流控制器LINIK则通过一个独立的程序编辑器输入。较好的控制器通常可设置数套程序以满足系统内不同作物或不同灌水方法（喷、滴灌等）下的灌水要求。
控制器内设有公共线（又称“零线”）接线端子及控制线（又称“火线”）接线端子。此外，有的控制器内还设有传感器接口。
好的控制器具备多种功能，如：
（1）循环＋入渗功能。将一次灌水时间等分成若干段，每段时间之间可自由设定间隔时间。此功能可满足生产上多种要求，如：土壤入渗率低时，要求将日需水量分若干次灌入，以免引起径流。将一次灌水分成若干段后，还可满足育苗时灌水频繁、次灌水量少的要求。
（2）降雨延迟功能。此功能可在露天灌溉系统降雨后对原设定程序起干涉作用。雨量传感器在降雨时终止控制器工作，再延迟一定时间使程序恢复工作。
（3）手动灌溉控制功能。一般控制器均有此种功能，以便在控制器设定灌水时间以外，手工启动或关闭系统。
随着技术的发展，控制器的功能将越来越多，以便使灌溉管理越来越灵活，最大限度地满足生产要求。但是，功能越多，往往价格越高，维修越困难。选定控制器时应依具体要求选择。
2、 自动阀
自动阀种类很多，按其操作的方式分为水动阀、电磁阀等；按其功能又可分为开闭阀、截止阀、逆止阀、体积阀、顺序动作阀等。下面仅以最为常用的电磁阀来说明其工作原理。
电磁阀一般为隔膜阀，如图3－9所示。电磁阀腔内由一个特制的橡胶隔膜隔开。隔膜在水压作用下上升，将阀门打开。隔膜在水压作用下落回隔膜座时，关闭阀门。
电磁阀内橡胶隔膜的上部与水接触的面积大，下部与水接触的面积小。如果隔膜上下的压强（单位面积上的水压力）相等时，由于隔膜上面接触水面的面积大于下面，导致放加在隔膜上部的水压力大于隔膜下面的水压力，隔膜被压回隔膜座，关闭阀门。相反，图3－9 电磁阀外形与剖视图
如果隔膜下面随的压力大于隔膜上面的压力时，阀门开启。阀门上游到隔膜上腔之间有一个过水小孔，使进入上游的水流入上腔，调节隔膜上、下游水压力。隔膜上腔水可通过上腔与电磁头下的小孔流入下游。这样，从阀门上游到下游之间有一个细小的过水通道，如图3－10，此通道开与关，由电磁头上的金属塞控制。金属塞落下由通道关闭，上升由开启。此通道如打开，上游的水流向下游（微小流量），导致隔膜上腔压力小于隔膜下腔压力，阀门打开。相反，如果此通道关闭，隔膜上腔的水压会在短时间内与阀上游水压力相等，从而使膜上压力大于膜下压力，关闭阀门。
图3－10 电磁阀结构示意图
1－电磁头； 2－流量调节手柄；外排气螺丝； 4－电磁阀上腔； 5－橡皮隔膜； 6－导流孔
从上述阀门开、关的过程可以看出，电磁阀上电磁头的作用仅在于驱使金属塞上下运动，堵塞或开通阀门上游与下游之间的通道。而驱使阀门开、关的真正动力为水压。因此，当系统中流量及水压不足时，电磁阀是无法正常工作的。
电磁头上的金属塞靠电磁力提升，靠塞上的弹簧压下。
隔膜阀分常开及常闭两种，一般为常闭阀。
3、 电线
确定采用什么样的控制器及电磁阀后，应选择采用什么样的电线。
控制器发出的额定电压值为24V。如果线路太长（有的灌区最远端电磁阀距控制器可能达1km多），线选的不够粗的话，会使沿程电压损失太大，达不到开启电磁阀要求的最小电压值，系统无法正常工作。因此选择合适的电线是非常重要的。电线选择步骤如下。
（1）确定允许的电压损失值。所谓允许电压损失即指控制器输出电压与电磁阀最小工作电压之差。如无厂家确切数据，通常可估算为3V。
（2）计算允许最大电阻值。计算公式为

防水接头
公用线（零线）
火线
图3－11 典型自动灌溉系统线路连接图
式中：R为允许最大电阻值，Ω；U0为允许电压损失值，V；I为电磁阀启动电流。
（3）根据实际线路，计算出单位长度上（如每100m）允许的电阻值。
（4）与市场上销售的电线的单位长度上电阻值相比，确定适宜的电线型号。原则是选定电线的电阻值应当小于计算的单位长度允许电阻值。
三、自动控制系统的线路连接
每个电磁阀有两条线，其中任何一条均可作为控制线（又称“火线”），另一条可作为公共线（又称“零线”）。每一条控制线单独接入控制器相应站的接线端子上。全系统只有一条公共线，将其接入公共端子上即可（图3－11）。
第四章 园林草坪喷灌系统设计原理
第一节：收集资料
收集现场资料是设计过程中非常重要的一步。完整和准确的田间信息资料对于喷灌系统的正确设计是很有必要的。如果没有田间现场的准确资料，就不可能有准确的灌溉系统设计。
1. 园林的布局
应有标有尺寸或有比例的平面图，比例尺最好为1/100~1/200。图上应标有草地边界、建筑物（包括窗户和门的位置）、灌木、乔木、树篱、花坛、小路、电线杆、围墙等的形状、高度与位置及其他的地貌特征。在有斜坡面的时候，要注明坡度，同时，不允许喷洒的地方（如对着草坪的窗户等）也应在图中做出标注。总之，图上应标出所有可能对灌溉系统造成影响的因素，以及可能会因灌溉水洒在上面而受到影响的东西。如果没有现成的图就要自己实地测量绘制。
2. 了解植物的种类和特性
不同的花卉对水分的需求是明显不同的，应对植物的耗水特性有所了解，按对水分的不同需要量进行喷灌。
3. 土壤种类
主要了解土壤对水的渗吸速度和保水能力，应了解土壤容重和质地、田间持水量等。，
4. 气象资料
包括气温、降雨、风速风向、空气湿度等，用于确定用水高峰期的需水量和喷头组合形式。
5. 水源与能源
包括可能使用的水源的类型（自来水、河流、井水、池塘等）和园林的相对位置，对于自来水系统则要了解靠得最近的管道的管径和压力及市政部门一天中对用水有时间的限制。如果以井为水源就要确定井的出水量、原配水泵的功率、扬程和型号、动水位和电源位置
6. 资金与技术要求
这将决定我们选用什么类型的喷灌系统，按照多高的标准来设计，技术要求包括园林草坪使用的情况，何时使用，何时可以进行灌溉等。
第二节 灌溉需水量的确定
作物需水量指园林草坪植物的株间蒸发和植株蒸腾之和。株间蒸发是指通过土壤和土壤表面的水分蒸发；植株蒸腾是指作物从土壤中吸收的水分。两者之和称为腾发量。
影响需水量的因素有气象条件（温度、湿度、辐射及风速等）、土壤性质及其含水状况、植物种类及生育阶段等。由于上述这些影响因素错综复杂，确定灌溉需水量最可靠的办法是进行实际观测。但往往在规划设计阶段缺乏实测资料，这时就需要根据影响需水量的因素进行估算。估算灌溉需水量的方法很多，可通过公式进行计算，或参照表4－1的经验数据选取：
灌溉系统的设计，应满足草坪需水高峰期的日需水量，即按最不利的条件设计，选取特定气象条件下的最高日需水量，以使系统有足够的供水能力。
我们将在后面的设计过程中讨论喷灌强度。选择适合灌溉需水量的喷头是设计者应考虑的关键因素。
表4－1 气象条件与作物需水量
气象条件
湿冷
干冷
湿暖
干暖
湿热
干热
日需水量（mm）
2.5-3.8
3.8-5.0
3.8-5.0
5.0-6.4
5.0-7.6
7.6-11.4
表中，“冷”指仲夏最高气温低于21摄氏度；“暖” 指仲夏最高气温在21至32摄氏度之间；“热” 指仲夏最高气温高于32摄氏度；“湿”指仲夏平均相对湿度大于50%；“干” 指仲夏平均相对湿度低于50%。
第三节：确定水和能源的供应
水源可以是河水、塘水和湖水等，但园林灌溉较多是以民用给水系统（即自来水）作为灌溉水源。
如果水源为自来水，需要确定两个重要信息，第一个是供水管网可以提供多大的流量，第二个是供水管网可以提供多大的工作压力。
为此，需要收集现场资料，包括：静水压力，水表尺寸，供水管尺寸、长度和材质。
静水压力可以通过压力表来测定。夏季白天（或最不利条件）供水管网与喷灌系统连接处的静水压力一般为最低静水压力。
水表的尺寸是决定供水管网可以向喷灌系统提供多大流量的一个重要因素。
一、计算供水管网可以向喷灌系统提供的最大流量
我们可以用3个规则来确定灌溉系统可用的水的流量。每个规则得出的流量结果用L/min来表示。选择最小的流量作为系统可用的最大流量。
规则一：水表的水头损失不能超过规定的最小静水压力的10%。
这个规则用来防止灌溉系统发生太大的水头损失。查阅水表水头损失图表可以确定这个流量。
规则二：最大流量不能超过水表最大刻度的75%。
这个规则是为了保护水表不受破坏。如果设计流量过大，水表慢慢会不准，最后会失效。
规则三：水流通过管道的速度不能超过1.5-2.3 m/s。
如果供水管道为塑料管，采用1.5m/s的速度，金属管可以采用较大值
用这三个规则来计算系统流量，最后选择最小的流量作为供水管网可以向喷灌系统提供的最大流量。
二、计算供水管网可以向喷灌系统提供的压力
为了确定工作压力，需要计算从水源到与灌溉主管道连接点的所有组件的水头损失，并考虑地形高差。水头损失的计算将在后面章节中讲述。
如果计算得到的压力不能满足喷灌系统的压力要求，就要考虑加设水泵来加压，水泵可以由电动机带动或内燃机带动，这要由当地条件来确定。由于园林草坪喷灌周围环境应不受污染，而内燃机运行时噪声较大，所以如电力供应有保障则多用电动机。如果采用离心泵，为了保护水泵机组，往往需要建立一个泵房，但是有时环境所不允许的，此时建议选用管道泵，这种泵噪音低、结构紧凑、直接安装在管道上，可以充分利用自来水的压力，而且可以不建泵房，只要做一个金属柜加以保护即可。
第四节 确定灌溉系统的形式
园林草坪喷灌系统一般设计标准较高，灌水比较频繁，而且管理人员少，所以大多采用固定式喷灌系统，并且每一个喷点都装有升降式固定喷头，并经常全部埋在地下。另外，由于许多草坪在白天要使用，例如高尔夫球场和足球场白天有赛事，公园草坪白天要向游人开放，因此只好在夜晚喷灌，这样固定式较为方便，而且最好能装有自动控制系统，以降低管理人员的劳动强度。只有在南方湿润地区每年灌水次数不多，而且使用不很频繁的园林，如校园的边远地段、住宅和办公楼周围草地等，或资金困难时，可以考虑选用半固定式或自动化程度较高的移动机组与设备。
第五节 喷头选型
喷头种类很多，每种喷头都有自己特有的使用范围，选择喷头时，应考虑以下一些因素：
● 用户对喷头形式的要求
● 灌区大小和地形
● 植物类型
● 现有水压和流量
● 当地环境条件（风、温度和降雨量）
● 土壤类型和入渗率
● 喷头的一致性
灌区大小和地形、灌溉植物的种类影响喷头的选择，例如，草坪、灌木、树林可能需要不同类型的喷头。
在“水力学基础”中我们已经知道，水压和流量是设计者首先要考虑的因素。每一种喷头都有其自己的工作压力，如果不增加水泵，而直接使用自来水管网的水压，所选择的喷头应满足现场可提供水压力和流量要求。
特殊气候条件的地区需要特殊的喷头，例如，有风地区需要低角度喷头，使水流紧贴地面以防被风吹走，炎热干旱地区需要大流量的喷头。
在“收集资料”中，我们已经谈到，喷灌强度不能大于土壤入渗率，低灌溉强度的喷头在坡地喷灌中常用，这样可以减少地表径流和水土流失。
在布置支管或把喷头按不同的控制阀分组时，最重要的原则是尽可能不要在同一阀所控制的管路上把不同类型的喷头混在一起使用，即灌水强度不同的喷头应该分开布置在不同的控制阀管路上。如果灌水强度不同的喷头放在一起，用户或系统维护人员就可能对某一个小区过量灌溉，才能使另一小区的灌水量合适。
1 固定式喷头
一般用于四周有障碍物和有阻挡旋转喷头工作的浓密树丛的情形，当植物混合种植和需要不同的灌水量时，也需要采用固定式喷头。
固定式喷头工作时喷出的水流或是一束，或是多束，或是呈扇形（以固定的模式）。最常见的形式是全圆型、3/4圆弧型、2/3圆弧型、半圆型、1/3圆弧型和1/4圆弧型。除弧度喷洒外，还有一些特殊形式的喷洒方式，如带状。另外，还有喷洒角可调节的喷嘴（VAN），即用于特殊形状的小区。其喷洒角度的调节范围一般为0到360度。
固定式喷头的工作压力较低，大约在100—200 kPa之间，工作半径一般为1.5—7m，所以它们一般用在灌溉小块草坪和水源水压较低的情况。
扇形喷洒的喷头的喷灌强度达25—100 mm/h，不宜用在在细质土壤或坡地上，这种情况采用8-38mm/h灌水强度的多束固定式喷头较为合适。
道路边的灌木丛可以用弹出高度为15cm和30cm地埋式固定喷头。灌溉结束后，喷头降到地面以下，可减少对它恶意破坏的可能性，并增加行人的安全。
2 旋转式喷头
地埋式旋转喷头一般用于灌溉草坪。一般来说，每个旋转式喷头都有一个或两个喷嘴，其喷洒角度一般从20度到240度可调，许多还可以作全圆喷洒。
与固定式喷头比较，旋转式喷头一般工作压力较高，绝大多数喷头的工作压力在150—700 kPa。这种喷头的射程范围比固定式喷头大的多，小的大约为6m，大的可大于30m。这种喷头的流量也较大，一般为90—450 L/min。
尽管流量很大，但与固定式喷头比较，旋转式喷头的灌水强度要小，因为它的喷洒面积较大，其喷灌强度一般为6-50 mm/h，因此旋转式喷头适合于坡地灌溉、细质土壤以及其它低入渗率的土壤。
在进行大面积喷灌时，选用大射程旋转式喷头是比较经济的。
各种喷头的工作压力、射程、喷灌强度可从制造厂家获得
第六节 布置喷头
喷灌系统中喷头的布置包括喷头的组合形式、喷头沿支管上的间距及支管间距等。喷头布置的合理与否，直接关系到整个系统的灌水质量。
1 喷头的水力性能
图4－1 喷头水量分布特性的测定
图4-2 单个喷头土壤中的水分分布
水量少
水量多
在讨论喷头间距布置之前，我们先了解一下单个喷头的水量分布，将喷头置于一个固定的点上，沿着湿润面积的半径等间距地放上盛水容器（图4－1），喷洒一定时间完后，测量每个容器中水的深度，即可绘出水量分布图。
喷头的水量分布图可从制造厂家获得，该图反映了喷头的水量分布特性，是表征一个喷头好与坏的重要指标。
单个喷头的水量分布如图4－2，从喷头处向两边象一个30度的斜坡，即象一个楔形。对于全圆喷头，其图形象一个锥体，喷头在中间，向四周倾斜的斜坡，随着距喷头距离的增大，盛水容器中得到的水量越来越少。最后，在喷灌半径的最远段的容器，由于距喷头比较远，几乎没有收集到水。
图4－3 喷头射程的60%的位置

半径的60％
在喷灌半径50－60%的范围内，即使各喷头水量不重叠，灌水量也能充分满足植株生长。而在60%以外，即喷头射程的后40%部分，随着距离的增大，水量越来越小，便不能满足植物的生长需要（图4－3），需要用相邻的喷头重叠喷灌的方法来增加灌水量，提高灌水均匀度。
图4－4 喷头间距为喷洒直径的60％
半径的60％
半径的60％
直径的60％
所以建议相邻喷头的最大间距是各自喷洒半径的60%之和（图4－4）。在土壤质地粗糙、风速大、低湿度、高温等情况下，建议喷头间距要更小一些。
在草坪灌溉中，喷灌头间距常选用喷射直径的50%。当有风时，可以用更小一些的间距—如40%。当喷头间距过大时，草坪上会有灌溉不到的干地。这些灌溉不到的地方草坪会出现缺水的症状，枝叶暗绿或枯死。
2 喷头布置方式
有三种主要的喷头布置方式：
水量偏少
图4－5 正方形布置时的水量偏少区域
1) 正方形： 这种方式中相邻四个喷头组成的四条边距离相等，用于灌溉正方形的区域或有90度角的区域。尽管该方式有时均匀度欠佳，但四周有围栏的地区常使用这种方式。
正方形布置方式灌水覆盖度较差，其原因是因为对角线上两个喷头间距比边线上的要长。当边线上两个喷头间距为喷头的射程时（即50%法），对角线上两个喷头间距则为射程的70%，使得正方形中心喷水量偏少（图4－5）。
在风速小和没风的情况下可以使用55%的间距，有风时建议用更小的间距，
这取决于风的大小，下面给出风速和最大间距的对照表：
灌溉地点的风速（km/h） 使用的最大间距（%直径）
0—— 5 55
6——10
