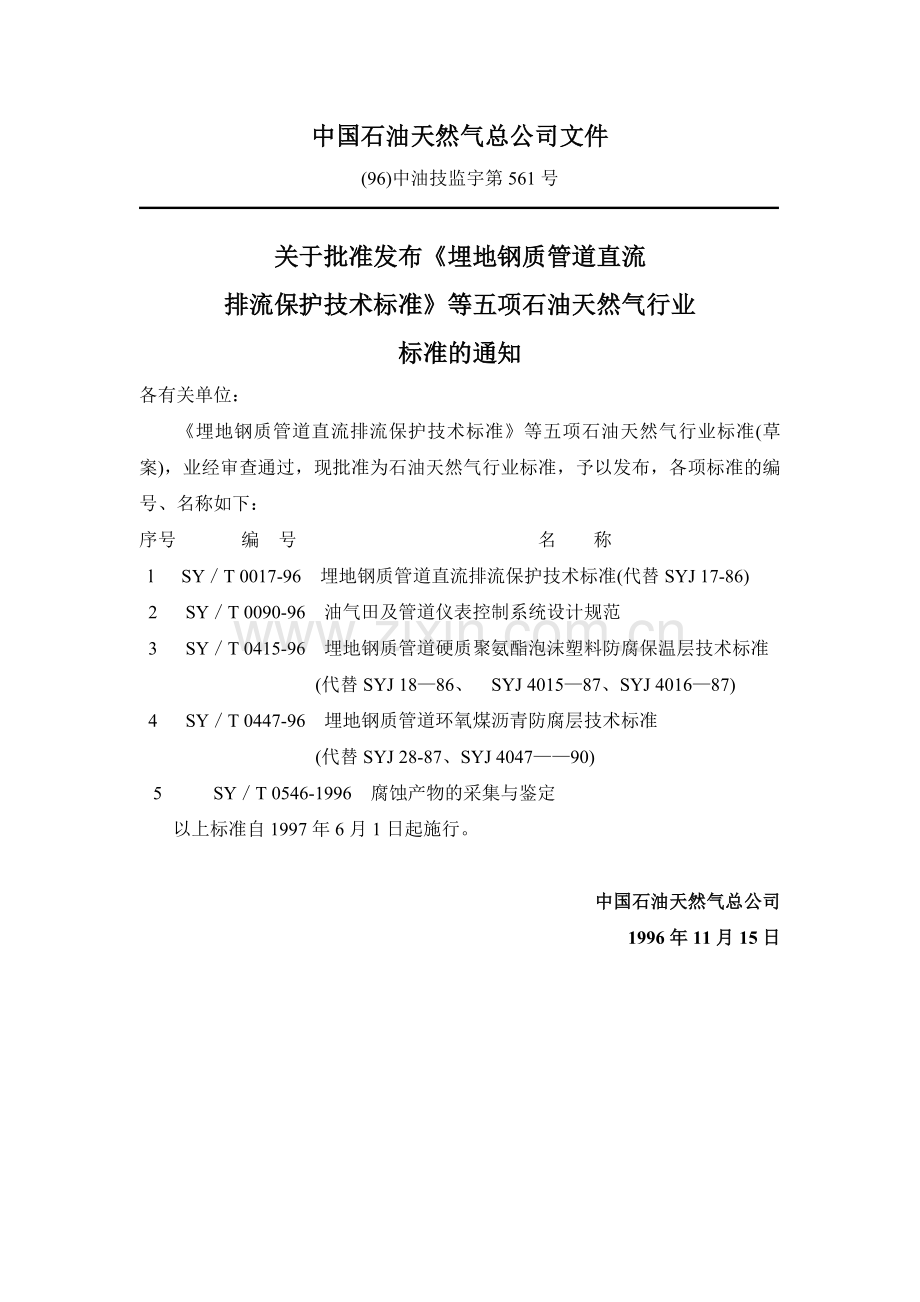

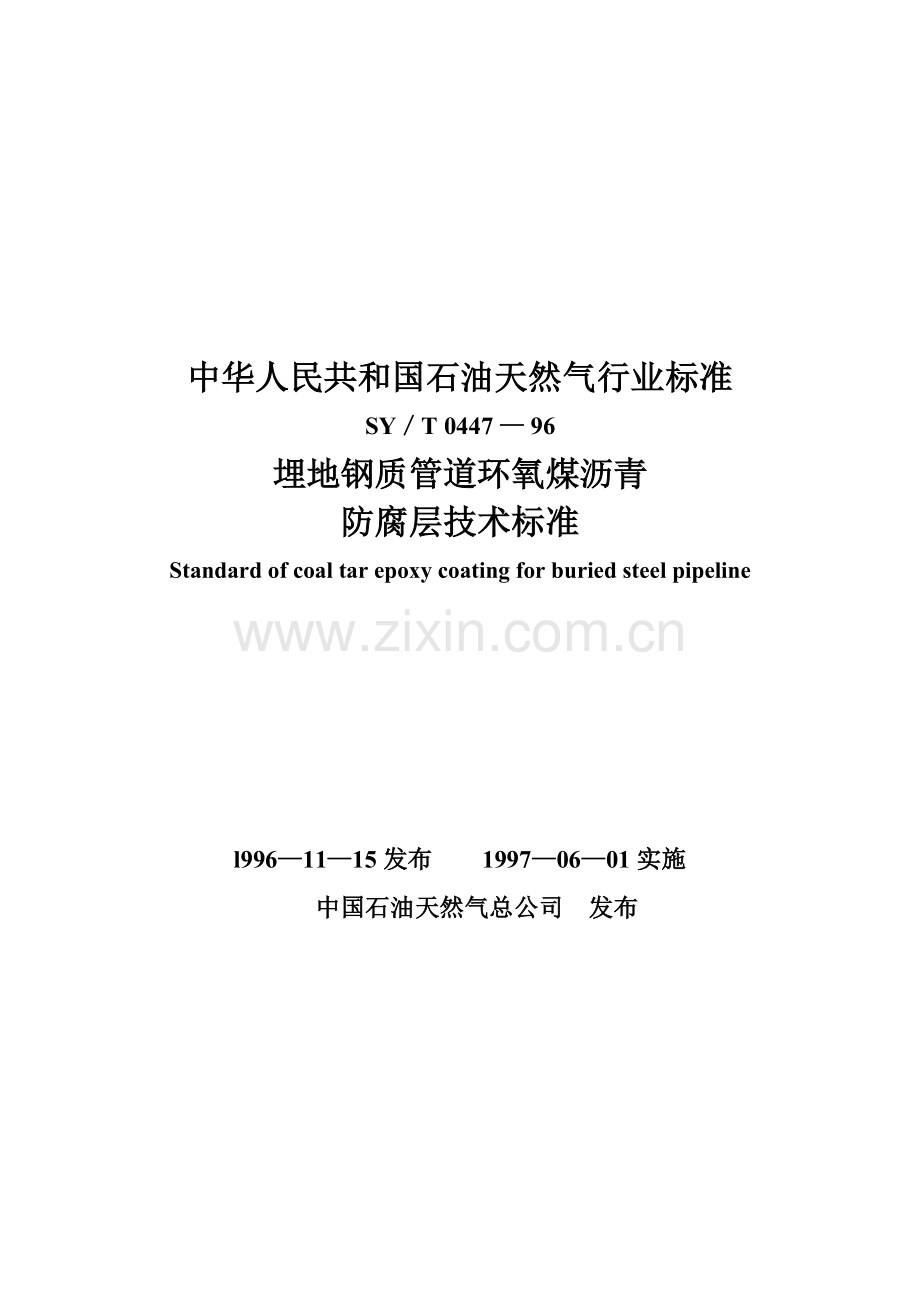

中华人民共和国石油天然气行业标准 SY/T 0447 — 96 埋地钢质管道环氧煤沥青 防腐层技术标准 Standard of coal tar epoxy coating for buried steel pipeline l996—11—15发布 1997—06—01实施 中国石油天然气总公司 发布 中国石油天然气总公司文件 (96)中油技监宇第561号 关于批准发布《埋地钢质管道直流 排流保护技术标准》等五项石油天然气行业 标准的通知 各有关单位: 《埋地钢质管道直流排流保护技术标准》等五项石油天然气行业标准(草案),业经审查通过,现批准为石油天然气行业标准,予以发布,各项标准的编号、名称如下: 序号 编 号 名 称 l SY/T 0017-96 埋地钢质管道直流排流保护技术标准(代替SYJ 17-86) 2 SY/T 0090-96 油气田及管道仪表控制系统设计规范 3 SY/T 0415-96 埋地钢质管道硬质聚氨酯泡沫塑料防腐保温层技术标准 (代替SYJ 18—86、 SYJ 4015—87、SYJ 4016—87) 4 SY/T 0447-96 埋地钢质管道环氧煤沥青防腐层技术标准 (代替SYJ 28-87、SYJ 4047——90) 5 SY/T 0546-1996 腐蚀产物的采集与鉴定 以上标准自1997年6月1日起施行。 中国石油天然气总公司 1996年11月15日 目 次 l 总则 2 防腐层等级与结构 3 材料 3.1 环氧煤沥青涂料 3.2 玻璃布 3.3 材料验收, 4 施工技术要求 4.1 准备工作 4.2 漆料配制 4.3 涂底漆 4.4 打腻子 4.5 涂面漆和缠玻璃布 5 防腐层检验及修补 5.l 一般要求, 5.2 外观检查 5.3 厚度检查 5.4 漏点检查 5.5 粘结力检查 5.6标志与记录 6储存及运输 7 补口及补伤 7.1 补口 7.2 补伤 8 下沟及回填 9 9        竣工资料 附录A 环氧煤沥青防腐层工频电气强度试验方法 附录B 环氧煤沥青防腐层体积电阻率试验方法 附录C 环氧煤沥青防腐层吸水率试验方法 附录D 环氧煤沥青防腐层耐油性试验方法 附录E 环氧煤沥青防腐层耐沸水试验方法 附录F 本标准用词说明 附加说明 附件 埋地钢质管道环氧煤沥青防腐层技术标准条文说明 1 总 则 1.0.1 为正确使用环氧煤沥青涂料,保证环氧煤沥青防腐层的工程质量,特制定本标准。 1.0.2 本标准适用于输送介质温度不超过110℃的埋地钢质管道外壁环氧煤沥青防腐层的设计、施工及验收。钢制储罐采用环氧煤沥青防腐层时,可参照执行。 1.0.3 埋地钢质管道环氧煤沥青防腐层的设计与施工,除执行本标准外,尚应符合国家现行有关标准(规范)的规定。 1.0.4 引用标准 GB/T 1408--1989 固体绝缘材料工频电气强度试验方法 GB/T 1410--1989 固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T 1720--1979 漆膜附着力测定法 GB/T 1723--1993 涂料粘度测定法 GB/T 1724--1973 涂料细度测定法 GB/T 1725--1979 涂料固体含量测定法 GB/T 1728--1979 漆膜、腻子膜干燥时间测定法 GB/T 1730--1993 漆膜硬度测定法 摆杆阻尼试验 GB/T 1731--1993 漆膜柔韧性测定法 GB/T 1732--1993 漆膜耐冲击测定法 GB/T 1738--1979 绝缘漆漆膜吸水率测定法 GB/T 1763--1979 漆膜耐化学试剂性测定法 GB 3186--1982 涂料产品的取样 SYJ 3749 管道防腐层阴极剥离试验方法 SYJ 4149 管道防腐涂料与金属粘结的剪切强度试验方法 SY 0063--92 管道防腐层检漏试验方法 SYJ 4001--90 长输管道线路工程施工及验收规范 SYJ 4007—86 涂装前钢材表面处理规范 JIS K 5664--1983 煤焦油环氧树脂涂料 ANSI/AWWA G 210-78 钢质水管道环氧煤沥青内外防腐层标准 2 防腐层等级与结构 2.0.1 为适应不同腐蚀环境对防腐层的要求,环氧煤沥青防腐层分为普通级、加强级、特加强级三个等级。其结构由一层底漆和多层面漆组成,面漆层间可加玻璃布增强。防腐层的等级与结构见表2.0.1。 防腐层等级与结构 表2.0.1 等 级 结 构 干膜厚度(mm) 普通级 底漆—面漆—面漆—面漆 ≥0.30 加强级 底漆—面漆—面漆、玻璃布、面漆—面漆 ≥0.40 特加强级 底漆—面漆—面漆,玻璃布、面漆—面漆、玻璃布、面漆-面漆 ≥0.60 注;“面漆、玻璃布、面漆”应连续涂敷,也可用一层浸满面漆的玻璃布代替。 2.0.2 在腐蚀环境恶劣或用户要求的情况下,防腐层可适当增加面漆层数。 3 材 料 3.1 环氧煤沥青涂料 3.1.1 环氧煤沥青涂料是甲、乙双组分涂料,由底漆的甲组分加乙组分(固化剂)、面漆的甲组分加乙组分(固化剂)组成,并和相应的稀释剂配套使用。 3.1.2 环氧煤沥青涂料的技术指标应符合表3.1.2—1、表3.1.2—2 及表3.1.2—3的规定。 甲组分技术指标 表3.1.2—1 序 号 项 目 指 标 试验方法 底 漆 面 漆 1 粘度(涂-4粘度计. 25℃±1℃)(s) 常温型 60~100 80~150① GB/T 1723—1993 低温型 40~80 50~120 2 细度(m) ≤80 ≤80 GB/T 1724—1979 3 固体含量(%) 常温型 ≥70 ≥30 GB/T 1725—1979 低温型 ≥75 - 注:①厚浆型涂料面漆粘度大干150s时。应建立相应的粘度测量方法。 3.1.3 进厂的每批涂料应提供表3.1.2—1的1~2项及表2.1.2—2的l~5项规定的数据。在涂料配方调整,原材料或生产工艺有重大变动时,应提供表3.1.2—1、表2.1.2—2和表3.1.2—3规定的全套数据。 漆膜技术指标 表3.1.2-2 序号 项 目 指 标 试验方法 底 漆 面 漆 1 干燥时间 (25℃±1℃)(h) 表 干 常温型 ≤1 ≤4 GB/T 1728——1979 低温型 ≤O.5 ≤3 实 干 常温型 ≤6 ≤16 低温型 ≤3 ≤8 2 颜色及外观 红棕色, 无光 黑色, 有光 目测 3 附着力(级) l 1 GB/T 1720——1979 4 柔韧性(mm) ≤2 ≤2 GB/T 1731—1993 5 耐冲击(cm) ≥50 ≥50 GB/T 1732—1993 6 硬度 ≥O、4 ≥O.4 GB/T 1730—1993 7 耐化学试剂性 10%H2SO4 (室温 3d) 漆膜完整、不脱落 GB/T 1763—1979① 10%NaOH (室温,3d) 漆膜无变化 30%NaCl (室温,3d) 漆膜无变化 注: ①漆膜应先按《管道防腐层检漏试验方法》的方法A进行湿海绵低压检漏。 无漏点试件方可进行试验 。 防腐层技术指标 表3.1.2—3 序号 项 目 指 标 试验方法 1 剪切粘结强度(MPa) ≥4 SYJ 41—89 2 阴极剥离(级) 1~3 SYJ 37-89 3 工频电气强度( MV/m) ≥20 本标准附录A 4 体积电阻率(Ω·m) ≥l× 1010 本标准附录B 5 吸水率 (25℃.24h)(%) ≤0.4 本标准附录C 6 耐油性(煤油.室温.7d) 通过 本标准附录D 7 耐沸水性(24h) 通过 本标准附录E 3.2玻璃布 3.2.1 采用玻璃布作防腐层加强基布时,宜选用经纬密度为(10×10)根/cm2、厚度为0.10~0.12mm、中碱(碱量不超过12%)、无捻、平纹、两边封边、带芯轴的玻璃布卷. 3.2.2 不同管径适宜的玻璃布宽度见表3.2.2。 玻璃布宽度 表3.2 管径(DN)(mm) ≤250 250~500 ≥500 布宽(mm) 100~250 400 5OO 3.3材料验收 3.3.1 底漆、面漆、 固化剂和稀释剂四种配套材料应由同一生产厂供应。 3.3.2 涂料应有包括厂名、生产日期,存放期限等内容完整的商品标志、产品使用说明书及质量合格证、否则应拒收。 3.3.3 涂料说明书内容应包括涂料技术指标、各组分的配合比例、漆料配制后的使用期、涂敷使用方法、参考用量、运输及储存过程的注意事项等。 3.3.4 涂料应按《涂料产品的取样》规定的取样数目进行抽查,质量符合本标准第3.1.3条的规定为合格.如不合格,应重新抽查,取样数目加倍。如仍不合格,则该批涂料为不合格,应拒收。 3.3.5 涂料储存期应不小于1年。用户应按产品说明书所要求的条件储存,并在储存期内使用。超过储存期的涂料应按本标准第3.3.4条的规定重新检查,符合要求时方可使用。 3.3.6 玻璃布应有生产厂名、出厂日期,产品说明书及质量合格匠,否则应拒收。 3.3.7 玻璃布应按产品说明书和采购合同验收,一般情况应符合本标准第3.2.1条和第3.2.2条的规定。 4 施工技术要求 4.1 准备工作 4.1.1 钢管应逐根进行外观检查和测量. 钢管弯曲度应小于0.2%钢管长度,椭圆度应小于或等于0.2%钢管外径。 4.1.2 钢管表面如有较多的油脂和积垢,应先按照《涂装前钢材表面处理规范》规定的清洗方法处理。 4.1.3 按《涂装前钢材表面处理规范》规定的喷(抛)射除锈方法和磨料要求,对钢管表面进行喷(抛)射除锈。表面处理最低要求应达到工业级(Sa2级),表面粗糙度宜在40~50m。 4.1.4 钢管表面处理后,其表面的灰尘应清除于净。焊缝应处理至无焊瘤、无棱角、无毛刺。 4.1.5 施工环境温度在15℃以上时,宜选用常温固化型环氧煤沥青涂料;施工环境温度在-8~15℃时,宜选用低温固化型环氧煤沥青涂料。 4.1.6 施工时,钢表面温度应高于露点3℃以上,空气相对湿度应低于80%.雨、雪、雾、风沙等气候条件下,应停止防腐层的露天施工。 4.1.7玻璃布的包装应有防潮措施,存放时注意防潮。受潮的玻璃布应烘干后使用。 4.2漆料配制 4.2.1 底漆和面漆在使用前应搅拌均匀,不均匀的漆料不得使用。 4.2.2 由专人按产品使用说明书所规定的比例往漆料中加入固化剂,并搅拌均匀。使用前,应静置熟化15~30min,熟化时间视温度的高低而缩短或延长。 4.2.3 刚开桶的底漆和面漆,不应加稀释剂。.配好的漆料,在必要时可加入少于5%(m/n,)的稀释剂。超过使用期的漆料严禁使用。 4.3涂底漆 4.3.1 钢管表面预处理合格后,应尽快涂底漆。当空气湿度过大时,必须立即涂底漆。 4.3.2 钢管两端各留100~150mm不涂底漆,或在涂底漆之前,在该部位涂刷可焊涂料或硅酸锌涂料,干膜厚度不应小于25。 4.3.3 底漆要求涂敷均匀、无漏涂、无气泡、无凝块,干膜厚度不应小于25。 4.4 打 腻 子 4.4.1 钢管外防腐层采用玻璃布作加强基布时,在底漆表干后,对高于钢管表面2mm的焊缝两侧,应抹腻子使其形成平滑过渡面。 4.4.2 腻子由配好固化剂的面漆加入滑石粉调匀制成,调制时不应加入稀释剂,调好的腻子宜在4h内用完。 4.5涂面漆和缠玻璃布 4.5.1 底漆或腻子表干后、固化前涂第一道面漆。要求涂刷均匀,不得漏涂。 4.5.1.1 对普通级防腐层,每道面漆实干后、固化前涂下一道面漆,直至达到规定层数。 4.5.1.2 对加强级防腐层,第一道面漆实干后、固化前涂第二道面漆,随即缠绕玻璃布。玻璃布要拉紧、表面平整、无皱折和鼓包,压边宽度为20~25mm,布头搭接长度为100~150mm。玻璃布缠绕后即涂第三道面漆,要求漆量饱满,玻璃布所有网眼应灌满涂料。第三道面漆实干后,涂第四道面漆。也可用浸满面漆的玻璃布进行缠绕,代替第二道面漆,玻璃布和第三道面漆,待其实干后,涂第四道面漆。 4.5.1.3 对特加强级防腐层,先按本标准第4.5.1.2款规定的步骤进行.待第三道面漆实于后,涂第四道面漆,并立即缠第二层玻璃布、涂第五道面漆,或缠第二层浸满面漆的玻璃布,待其实干后,涂最后一道面漆。 4.5.2 涂敷好的防腐层,宜静置自然固化。当需要加温固化时,防腐层加热温度不宜超过80℃,并应缓慢平稳升温.避免稀释剂急剧蒸发产生针孔。 4.5.3 防腐层的干性检查: 表干——手指轻触防腐层不粘手或虽发粘,但无漆粘在手指上; 实干——手指用力推防腐层不移动; 固化——手指甲用力刻防腐层不留痕迹。 5 防腐层检验及修补 5.1 一般要求 5.1.1 应对防腐层进行外观,厚度,漏点和粘结力检验。外观、厚度、漏点检验应在防腐层实干后、固化前进行,粘结力检验可在实干或固化后进行。 5.2外观检查 5.2.1 防腐管应逐根目测检查。 5.2.2 无玻璃布的普通级防腐层,表面应呈现平整,光滑的漆膜状,对缺陷处应在固化前补涂面漆至符合要求。 5.2.3 有玻璃布的加强级和特加强级防腐层,要求表面干整、无空鼓和皱折,压边和搭边粘结紧密,玻璃布网眼应灌满面漆。对防腐层的空鼓和皱折应铲除,并按相应防腐层结构的要求,补涂面漆和缠玻璃布至符合要求。 5.3厚度检查 5.3.1 用磁性测厚仪抽查,以最薄点符合表2.0.1的规定为合格。 5.3.2 防腐管每20根为1组,每组抽查1根(不足20根也抽查1根)。测管两端和中间共3个截面,每个截面测上、下、左、右共4点,符合表2.0.1的规定为合格;若不合格,再在该组内随机抽查2根,如其中仍有不合格者,则全部为不合格。 5.3.3 对厚度不合格防腐管,应在涂层未固化前修补至合格。 5.4漏点检查 5.4.1 应采用电火花检漏仪对防腐管逐根进行漏点检查,以无漏点为合格。 5.4.2 检漏电压为:普通级:2000V;加强级:2500V;特加强级:3000V。也可设定检漏探头发生的火花长度至少是防腐层设计厚度的2倍。在连续检测时,检漏电压或火花长度应每4h校正一次.检查时,探头应接触防腐层表面,以约0.2m/s的速度移动。 5.4.3 应对漏点补涂。将漏点周围约50mm范围内的防腐层用砂轮或砂纸打毛,然后涂刷面漆至符合要求。固化后应再次进行漏点检查。 5.5 粘结力检查 5.5.1 普通级防腐层应符合下列规定: 5.5.1.1 用锋利刀刃垂直划透防腐层,形成边长约40mm、夹角约45º的V形切口,用刀尖从切割线交点挑剥切口内的防腐层。 5.5.1.2 符合下列条件之一认为防腐层粘结力合格: (1)实干后只能在刀尖作用处被局部挑起,其他部位的防腐层仍和钢管粘结良好,不出现成片挑起或层间剥离的情况; (2)固化后很难将防腐层挑起,挑起处的防腐层呈脆性点状断裂,不出现成片挑起或层间剥离的情况。 5.5.2 加强级和特加强级防腐层应符合下列规定: 5.5.2.1 用锋利刀刃垂直划透防腐层,形成边长约l00mm、夹角45º~60º的切口,从切口尖端撕开玻璃布。 5.5.2.2 符合下列条件之一认为防腐层粘结力合格: (1)实干后的防腐层,撕开面积约50cm2,撕开处应不露铁,底漆与面漆普遍粘结; (2)固化后的防腐层,只能撕裂,且破坏处不露铁,底漆与面漆普遍粘结。 5.5.3 防腐管每20根为1组,每组抽查1根(不足20根也抽查1根), 每根随机抽查1点。 如符合本标准第5.5.1条或第5.5.2条的规定,则该组的粘结力检查合格; 如不合格,则在该组内随机抽查2根, 如其中仍有不合格者,则该组全部为不合格。 5.5.4 粘结力不合格的防腐管,不允许补涂处理,应铲掉全部防腐层并按本标准第4章的规定重新施工。 5.6 标志与记录 5.6.1 检验合格的防腐管,应在适当位置粘贴合格证并作如下标志: (1)执行标准号; (2)钢管材质及规格; (3)防腐层等级; (4)防腐层涂敷日期; (5)用户要求作的补充标志. 5.6.2 对各项检验及修补情况应列表记录,对重大问题应作文字阐述。 6 储存及运输 6.0.1 防腐管应按防腐层等级分类堆放。堆放时应采用宽度不小于150mm的垫木和软质隔离垫将防腐管与地面隔开,防腐管层间也应采用软垫隔离,垫具间距为4m。防腐层必须固化后才能叠放,其层数应符合表6.0.1的规定。 防腐管堆放层数 表6.0.1 直径(DN)(mm) 最大堆放层数 ≤200 10 200~300 7 300~400 6 400~500 5 500~600 4 600~800 3 >800 2 6.0.2 未固化的防腐管不应装运。防腐管的装卸、运输应符合《长输管道线路工程施工及验收规范》的规定。 6.0.3 防腐管不宜受阳光曝晒,露天堆放时间不宜超过2个月。 7 补口及补伤 7.1 补 口 7.1.1 防腐管线焊接前应用宽度不小于450mm的厚石棉布或其他遮盖物遮盖焊口两边的防腐层,防止焊渣飞溅烫坏防腐层。 7.1.2 防腐管线补口使用的环氧煤沥青涂料和防腐结构应与管体防腐层相同。 7.1.3 补口部位的表面预处理应符合本标准第4.1.3条的规定,如不具备喷(抛)射除锈条件,经用户同意后,可按《涂装前钢材表面处理规范》的规定方法,用动力工具除锈至St3级。焊缝应处理至符合本标准第4.1.4条的规定。 7.1.4 补口时应对管端阶梯型接茬处的防腐层表面进行清理,去除油污、泥土等杂物,用砂纸打毛。防腐层涂敷方法应符合本标准第4.3~4.5节的规定。补口防腐层与管体防腐层的搭接宽度应大于l00mm。 7.1.5 补口处防腐层固化后,按奉标准第5.2~5.5节的规定进行质量检验和缺陷处理,其中厚度只测一个截面的4个点。 7.1.6 经用户同意,可以使用辐射交联热收缩套(带)进行补口,并执行相应的施工及验收规范。 7.2 补 伤 7.2.1 防腐管线补伤使用的材料及防腐层结构,应与管体防腐层相同。 7.2.2 将已损坏的防腐层清除干净,用砂纸打毛损伤面及附近的防腐层。对破损处已裸露的钢表面,宜喷(抛)射除锈至工业级(Sa 2级)。当条件不具备时,经用户同意,可用动力工具除锈至St 3级。 7.2.3 将表面灰尘清扫干净,按本标准第4.2~4.5节规定的顺序和方法涂漆和缠玻璃布,搭接宽度应不小于50mm。当防腐层破损面积较大时,应按补口方法处理。 7.2.4 补伤处防腐层固化后,按本标准第5.2—5.4节的规定进行质量检验,其中厚度只测1个点。 8 下沟及回填 8.0.1 现场施工的防腐管应在防腐层固化后方能下沟。 8.0.2 下沟前应根据防腐层等级,按本标准第5.4节的规定用电火花检漏仪对全线检查一遍,发现损伤必须修补合格。 8.0.3 防腐管下沟、回填过程的保护应符合《长输管道线路工程施工及验收规范》的有关规定。 8.0.4 管沟回填后,应按《长输管道线路工程施工及验收规范》的规定,使用低频信号检漏仪检查漏点及对漏点处进行处理。 9 竣工资料 9.0.1 防腐施工结束后,施工单位对用户应提供下列文件: (1)防腐管出厂合格证及质量检验报告; (2)涂料和玻璃布出厂合格证及检验报告; (3)补口施工记录及检验报告; (4)补伤记录及检验报告; (5)建设单位所需的其他有关资料。 附录A 环氧煤沥青防腐层工频电气 强度试验方法 本方法等效采用《固体绝缘材料工频电气强度试验方法》,适用于环氧煤沥青防腐层的工频电气强度试验。 A.1 方法概述 连续均匀升压对环氧煤沥青防腐层试件施加工频电压至击穿,击穿电压值与承受外施电压两电极间防腐层的平均厚度值之商为电气强度(MV/m)。 A.2试件制备 A.2.1 试件尺寸: A.2.1.1 钢板: 100mm×100mm,厚度不小于1mm,平整,无裂纹。 A.2.1.2 防腐层厚度:符合本标准表2.0.1的规定。 A.2.2 制备方法: 用砂布打磨钢板至见金属光泽,用无水乙醇擦净。试件的防腐层结构和涂敷工艺按本标准执行,要求防腐层外观平整,厚度均匀,无缺陷。 A.2.3 每组试件不少于5个。 A.3 电 极 A.3.1 电极材料为黄铜或不锈钢。 A.3.2 试件与电极配置见图A.3.2(单位: mm)。 A.4 仪器设备 仪器设备包括: (1)高压试验设备:应符合《固体绝缘材料工频电气强度试验方法》中第5章的要求; (2)电火花检漏仪:检漏电压0.5~3kV; (3)磁性测厚仪:量程0~2mm,精度为读值的5%。 A.5 试验步骤 A.5.1 试验条件: 环境温度为23℃± 2℃,相对湿度为50%±5%。 A.5.2 试验检漏:防腐层固化后,用电火花检漏仪检漏,检漏电压按本标准第5.4.2条的规定执行,无缺陷的试件方可使用。 A.5.3 试验步骤: 按《固体绝缘材料工频电气强度试验方法》第7章规定的试验步骤进行。 A.6 试验结果 A.6.1 工频电气强度计算; Eb=Ub/t (A.6.1) 式中 Eb——工频电气强度,MV/m; Ub——工频击穿电压,MV; t——防腐层厚度,m。 A.6.2 以每组试件5个计算结果的算术平均值作为电气强度。如有任一个计算结果超过平均值15%,应再做一组试件,然后以10个计算结果的平均值作为电气强度。 附录B 环氧煤沥青防腐层体积 电阻率试验方法 本方法等效采用《固体绝缘材料体积电阻率和表面电阻率试验方法》,适用于环氧煤沥青防腐层体积电阻率试验。 B.1 方法概述 对环氧煤沥青防腐层试件施加直流电压,测定体积电阻,计算出体积电阻率。 B.2 试件制备 B.2.1 试件尺寸及制备方法同本标准附录A的第A.2.1~A.1.2条。 B.2.2 每组试件不少于3个。 B.3 电 极 B.3.1 电极尺寸: 电极为三电极系统, 其尺寸应符合《固体绝缘材料体积电阻率和表面电阻率试验方法》中第6.1节的规定。 B.3.2 电极材料及技术要求应符合《固体绝缘材料体积电阻率和表面电阻率试验方法》第7章的有关规定。 B.3.3 试件配置:试件与电极配置见图B.3.2。 B.4 仪器设备 B.4.1 高阻计:应符合《固体绝缘材料体积电阻率和表面电阻率试验方法》第5章的规定。 B.4.2 电火花检漏仪:检漏电压0.5~3kV。 B.4.3 磁性测厚仪:量程0~2mm,精度为读数的5%。 B.4.4 电源:应符合《固体绝缘材料体积电阻率和表面电阻率试验方法》第4章的规定。 B.5 试验步骤 B.5.1 试验条件:环境温度23℃±2℃,相对湿度50%±5%。 B.5.2 试件的检漏方法同本标准附录A的第A.5.2条。 B.5.3 试验按《固体绝缘材料体积电阻率和表面电阻率试验方法》第9、10、11章规定的步骤进行。 B.6 试验结果 B.6.1 体积电阻率计算: (B.6.1—1) 式中 ——体积电阻率,Ω·m; ——体积电阻,Ω; ——防腐层厚度,m; ——测量电极的有效面积,m2。 (B.6.1-2) 式中 ——测量电极直径,m; ——测量电极与保护电极间隙宽度,m。 B.6.2 试验结果取每组试验数值的几何平均值,用科学计数法表示,取二位有效数字。 附录C 环氧煤沥青防腐层 吸水率试验方法 本方法等效采用《绝缘漆漆膜吸水率测定法》,适用于环氧煤沥青防腐层吸水率试验, C.1 方法概述 将试件浸入保持一定温度的蒸馏水中,经过一定时间后,以其质量增加的百分数表示试件的吸水率。 C.2仪器设备 仪器设备包括: (1)天平:感量0.1mg; (2)鼓风干燥箱:100℃±l℃; (3)恒温水浴:25℃±1℃; (4)浸泡槽; (5)干燥器。 C.3试件制备 C.3.1 底板选用马口铁,120mm× 50mm,厚0.2~0.3mm。 C.3.2 底板用砂布打磨,无水乙醇清洗,在干燥箱内100℃±l℃恒温30min,放入干燥器内30min,称量。 C.3.3 试件的防腐层结构和涂敷工艺应符合本标准相应规定。试件中的玻璃布四边应距底板边缘5mm,并用面漆封边。试件表面应清洁,平整、光滑, C.3.4 涂敷好的试件室温放置24h,在干燥箱内100℃±1℃恒温30min,放人干燥器内30min,称量。 C.3.5 每组试件不少于3个。 C.4试验步骤 C.4.1 将试件垂直地全部浸入蒸馏水内, 其表面不应有气泡。试件之间和试件容器壁之间不应接触。 C.4.2 在25℃+1℃浸泡24h。 C.4.3 将试件用镊子取出,迅速用滤纸吸干防腐层表面水分。立即称量,每块试件从水中取出到称量完毕的时间不得超过2min。 C.5试验结果 C.5.1 防腐层吸水率按式(C.5.1)计算。 (C.5.1) 式中 ——防腐层吸水率,%; ——底板质量, ; ——浸泡前试件质量,; ——浸泡后试件质量,。 C.5.2 以三次测定的算术平均值作为试验结果,取二位有效数字。 C.5.3 平行试验结果之差不应大于平均值的20%。 附录D 环氧煤沥青防腐层 耐油性试验方法 本方法等效采用《煤焦油环氧树脂涂料》的第5. 15节,适用于环氧煤沥青防腐层的耐油性试验。 D.1 方法概述 将防腐层已充分固化的试件在煤油中室温浸泡7小检查防腐层外观,判断其耐油性。 D.2试件制备 D.2.1 钢试板:碳钢板;150mm×70mm×1mm,3片。 D.2.2 用砂布打磨钢试板至见金属光泽,用无水乙醇擦净。 D.2.3 在室温条件下,在钢试板单面涂刷面漆2遍,间隔24h,耗漆量2ml/100cm2。24h后在试片四周涂面漆封边至少3遍,封边宽度5mm以上,放置6d。 D.2.4 用低压湿海绵检漏仪检漏或用电火花检漏仪1000V检漏,应无漏点。 D.3试验步骤 D.3.1 将3片试件垂直全部浸入装有灯用煤油的试验槽内,试件之间及与槽壁均不应接触,试验槽加盖密封,20℃±5℃浸泡7d。 D.3.2 取出试件, 目测观察防腐层变化情况。 D.4试验结果 3片试件中至少有2片漆膜不出现皱褶、破裂、溶胀或脱落,认为耐油性试验通过。 附录E 环氧煤沥青防腐层 耐沸水试验方法 本方法等效采用《钢质水管道环氧煤沥青内外防腐层标准》的第5.2.6条,适用于环氧煤沥青防腐层耐沸水试验。 E.1 方法概述 将防腐层已充分固化的试件浸入沸水24h,检查防腐层有否起泡或剥离,判断其耐沸水性。 E.2试件制备 E.2.1 钢试板:碳钢板,100mm×100mm×1.6mm,2片。 E.2.2 对钢板的一面喷砂处理至近白级(级)。 E.2.3 涂底漆至干膜厚度0.025~0.038mm,室温固化4h。涂面漆至干膜厚度0.25~0.30mm,在24±l℃空气中固化150h,然后54℃加热固化24h。 E.2.4 用低压湿海绵检漏仪检漏或用电火花检漏仪1000V检漏,应无漏点. E.3 试验步骤 E.3.1 在防腐层上钻直径9.5mm孔,钻至钢板内约0.25mm。 E.3.2 将2片试件垂直全部浸入装有自来水的试验槽内,试件之间及与槽壁均不应接胜,将水加热至98℃±2℃,保持24h。 E.3.3 取出试件,冷却至室温,用自来水冲洗防腐层至无污物和铁锈。 E.3.4 目视检查防腐层有无起泡。用锋利小刀从钻孔处开始划两道切口呈“V”形,用刀尖小心挑剥,观察是否能将面漆层从底漆表面剥离或整个底漆、面漆层从钢板上剥离。 E.4 试验结果 防腐层不起泡、不剥离,认为耐沸水试验通过。   附录F 本标准用词说明 F.0.1 执行本标准条文时, 对于要求严格程度的用词说明如 以便在执行中区别对待: (1)表示很严格,非这样做不可的用词: 正面词采用“必须”; 反面词采用“严禁”。 (2)表示严格,在正常情况下均应这样做的用词: 正面词采用“应”; 反面词采用“不应”或“不得”。 (3)表示允许稍有选择,在条件许可时,首先应这样做的用 正面词采用“宜”或”可 反面词采用“不宜”。 附 加 说 明 本标准主编单位、参编单位、和主要起草人名单 主编单位:中国石油天然气管道科学研究院 参编单位:中闰石油天然气管道职工学院 主要起草人:汤星朝 廖宇平 林 建 附件 埋地钢质管道环氧煤沥青 防腐层技术标准 条文说明 修 订 说 明 本标准是根据中国石油天然气总公司(95)中油技监字35号文的要求,将原SYJ 28—87《埋地钢质管道环氧煤沥青防腐层技术标准》和原SYJ 4047—90《埋地钢质管道环氧煤沥青防腐层施工及验收规范》合并修订为一项标准。修订工作由中国石油天然气管道科学研究院负责,中国石油天然气管遭职工学院参加。 在修订过程中,编制人员在广泛调、查研究的基础上。认真总结了近10年来国内大规模使用环氧煤沥青防腐层的实践经验,按照规范市场、提高工程质量、满足设计和施工要求的原则,提高了涂料的技术指标,改进了施工方法。在广泛征求中国石油天然气总公司内外各有关单位意见后,经中国石油天然气总公司规 划设计总院会同有关部门审查定稿。 希望各单位在施行过程中总结经验,积累资料,如发现需要修改和补充之处,请将意见和有关资料寄交中国石油天然气管道科学研究院(地址:河北省廊坊市,邮编:102849), 以便今后修改时参考。 中国石油天然气管道科学研究院 1996年4月 1 总 则 1.0.1 环氧煤沥青涂料在国外自60年代起已成为一种高性能防腐涂料,在钢制储罐,油轮压载舱、埋地和水下钢质管道、钢构件及混凝土结构的防腐蚀工程中得到较广泛的使用,在国内,中国石油天然气管道勘察设计研究院、兰州涂料工业研究所和沈阳油漆厂合作研制,用于埋地钢质管道外壁防腐的环氧煤沥青涂料是1978年通过原石油工业部、化学工业部联合鉴定,开始使用的。由于其原材料充足、生产工艺简单、施工方便、防腐蚀性能较好,使用日益扩大。近十余年,生产厂多达数十家,产量每年数千吨,在石油化工和城建部门的输油、输气、 自来水、热力、煤气等系统的埋地钢质管道和钢制储罐防腐蚀工程中广泛使用。 原SYJ 28-87和原SYJ 4047-90都是这种涂料在国内使用初期编制的,其技术内容有一定局限性。为了及时反映该涂料近年来在品种增加、质量提高,施工验收规范完善等方面的进展,按照中国石油天然气总公司1995年标准制、修订计划,将上述两项标准合并进行修订。根据近年该涂料的生产厂和施工单位很多,其素质各不相同,致使涂料产品和防腐工程质量差异很大,对该涂料的评价褒贬不一的实际情况,在本标准修订过程中总结了各单位在产品开发、推广应用过程中所积累的经验。对涂料的质量指标合理地适当提高,对施工验收要求尽量作出具体规定,以达到规范市场、保证工程质量、满足设计和施工要求的目 的。 1.0.2 明确了环氧煤沥青防腐层的下列适用范围: (1)输送介质温度 本标准规定为不超过110℃。依据之一为中国石油天然气管道科学研究院曾委托化学工业部广州合成材料老化研究院进行过系统试验,选择的温度点为110℃、130℃和150℃,时间为2个月,试验方法为GB/T1735-1979《漆膜耐热性测定法》试验结果为: 150℃,试件经过490h(20d), 防腐层已破坏, 出现皱纹,裂纹和凹坑; 130℃,试件经过1600h(66d),防腐层局部出现小皱纹; 110℃,试件经过2500h(104d), 防腐层完好无变化(由于经费问题,未能继续延长)。 依据之二为环氧煤沥青防腐层已在许多城市的热力管道长期使用,有冬季使用温度达120~C使用十余年仍完好的实例。 因此,可以认为环氧煤沥青防腐层在不超过110℃长期使用是有保证的。有些厂家认为其产品可以在110℃以上长期使用,可以在其产品说明书中说明并承担责任。 (2)使用范围 原SYJ 28-87只规定了环氧煤沥青作为埋地钢质管道外防腐层的使用要求,本标准总结了国内近年的推广应用经验和国外长期实践经验,扩大至钢制储罐采用环氧煤沥青防腐层时可参照执行。 (2)接触介质种类 环氧煤沥青防腐层可用于与原油、重质油晶(即柴油、润滑油、渣油等)、污水、煤气相接触的场合,不包括饮用水和轻质油品(即汽油、航空煤油、煤油),其原因为: a. 在国外同类标准中,包括日本水上协会标准JWWA K115-1974和美国水工协会标准 ANSI/AWWA C210-78都有这种防腐层可与饮用水相接触的规定。由于在国内该涂料并未进行过系统的无毒性试验,且各生产厂的配方不完全相同,故本标准不能规定可用于饮用水。如有生产厂的产品已通过无毒性试验并得到卫生管理部门的使用批准,可自行在其产品说明书中说明并承担责任。 b. 环氧煤沥青防腐层中,环氧树脂与固化剂分子交联反应,形
