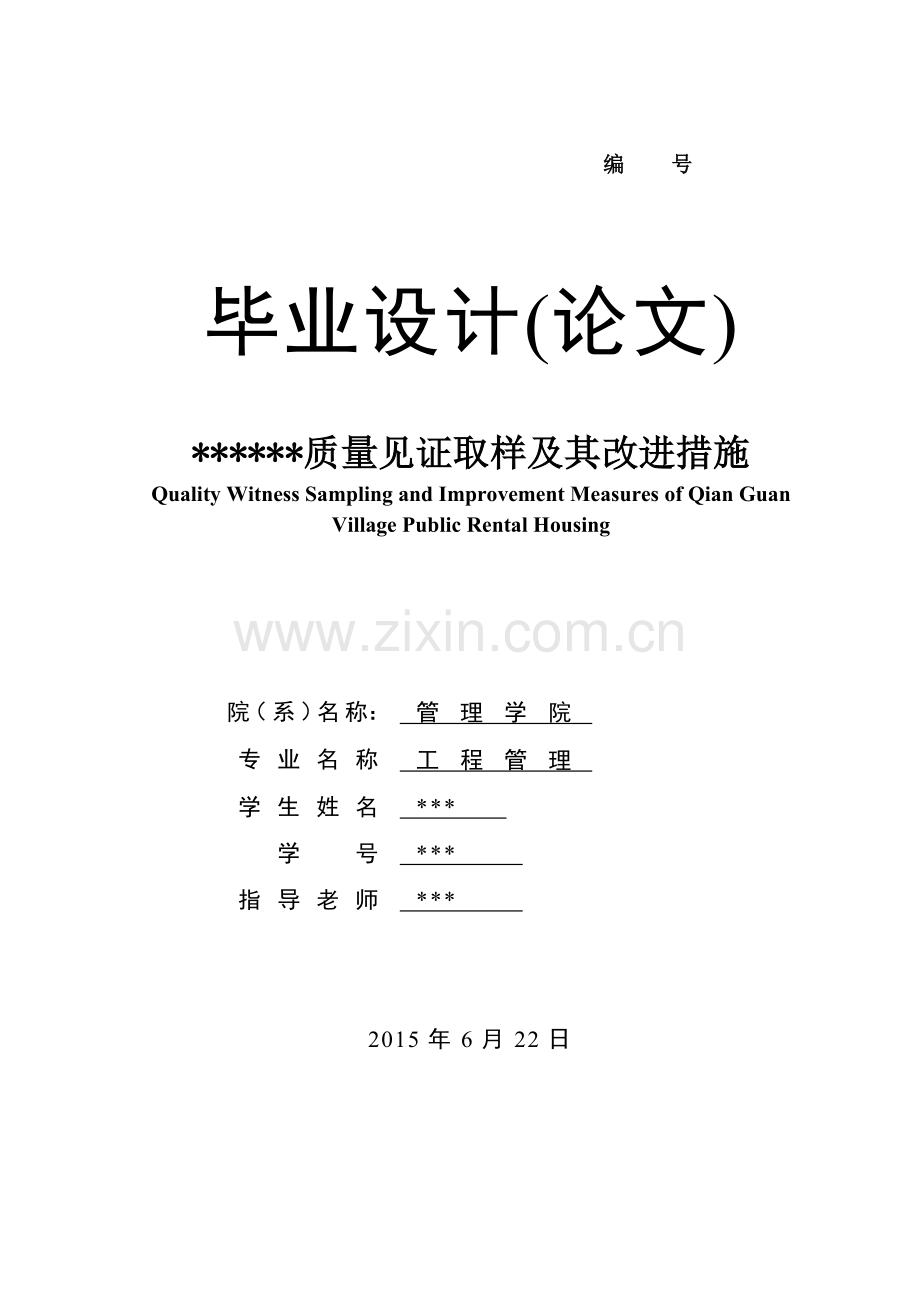

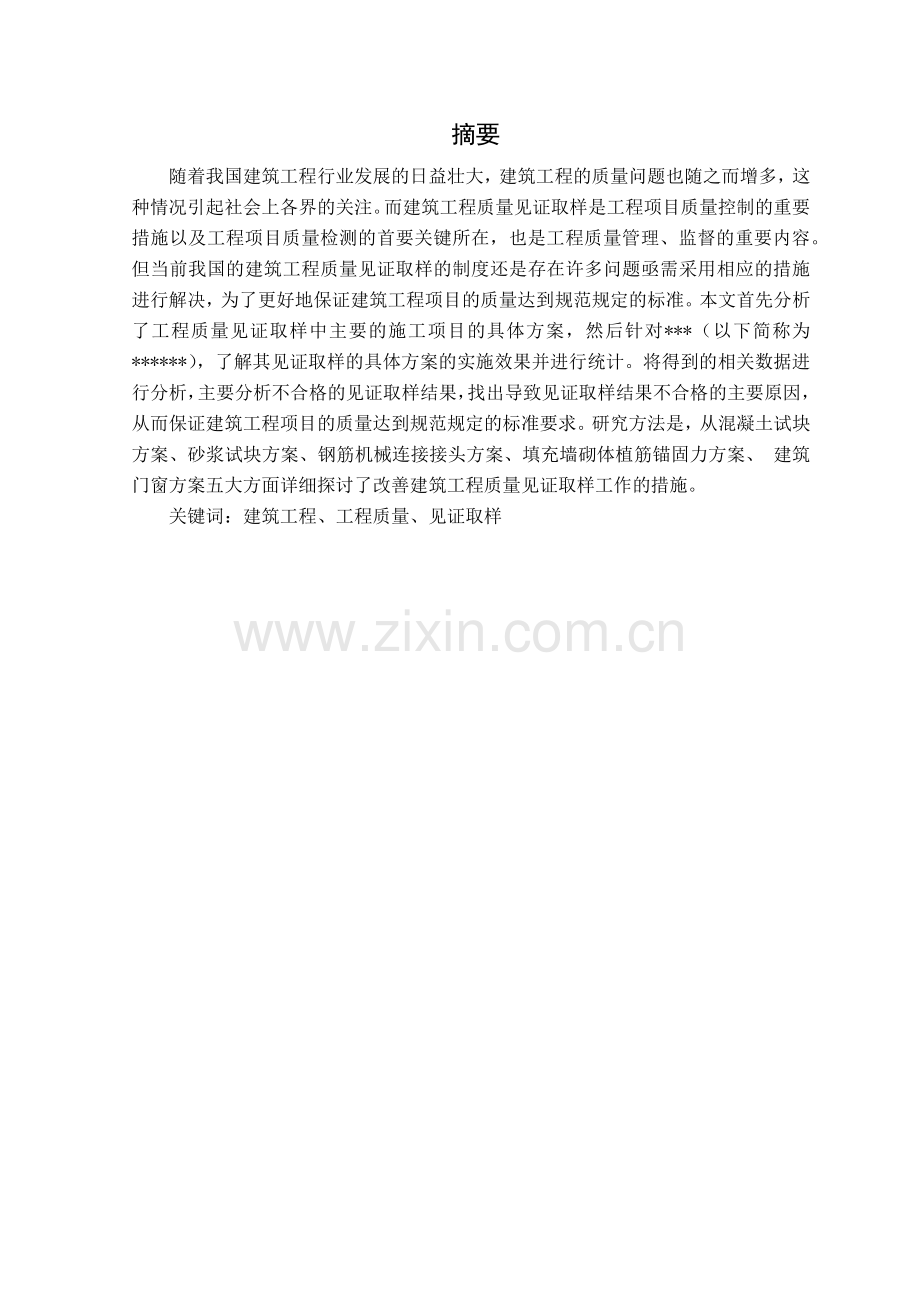

编号 毕业设计(论文)*质量见证取样及其改进措施 Quality Witness Sampling and Improvement Measures of Qian Guan Village Public Rental Housing 院（系）名称： 管 理 学 院 专业名称 工 程 管 理 学生姓名 * 学号 * 指导老师 * 2015年6月22日摘要随着我国建筑工程行业发展的日益壮大，建筑工程的质量问题也随之而增多，这种情况引起社会上各界的关注。而建筑工程质量见证取样是工程项目质量控制的重要措施以及工程项目质量检测的首要关键所在，也是工程质量管理、监督的重要内容。但当前我国的建筑工程质量见证取样的制度还是存在许多问题亟需采用相应的措施进行解决，为了更好地保证建筑工程项目的质量达到规范规定的标准。本文首先分析了工程质量见证取样中主要的施工项目的具体方案，然后针对*（以下简称为*），了解其见证取样的具体方案的实施效果并进行统计。将得到的相关数据进行分析，主要分析不合格的见证取样结果，找出导致见证取样结果不合格的主要原因，从而保证建筑工程项目的质量达到规范规定的标准要求。研究方法是，从混凝土试块方案、砂浆试块方案、钢筋机械连接接头方案、填充墙砌体植筋锚固力方案、 建筑门窗方案五大方面详细探讨了改善建筑工程质量见证取样工作的措施。关键词：建筑工程、工程质量、见证取样AbstractWith the development of the construction industry in China, the quality of construction projects is increasing, which has caused the attention of the society. Construction quality inspection and sampling is an important measure to control the quality of the project and the key to the quality of the project, and it is also the important content of project quality management and supervision. But Chinas current building projects quality witness sampling system still exists many problems, we need to adopt the corresponding measures to solve the problem, in order to better ensure the quality of construction project reaches standard specification. At first, this paper analyzes the engineering quality witness sampling in the main construction project specific programs, and then to the* to understand the effect of the implementation of the concrete scheme of the witness sampling and statistical. The obtained data were analyzed, mainly analysis not qualified witness sampling results, to find out the cause of witness sampling unqualified main reason, so as to ensure the construction project quality meets the requirement of the standard specification. Research methods, from the concrete test block scheme, mortar test block scheme, reinforced mechanical connection joint scheme, filled masonry wall reinforcement anchoring force scheme, doors and windows of the building scheme of five aspects are discussed in detail to improve construction quality witness sampling measures.Keywords: construction, engineering quality, witness sampling目录第1章 绪论11.1研究的意义与目的11.2国内外相关研究概况11.3研究内容、思路和方法3第2章 工程质量见证取样方案42.1工程质量见证取样的理论依据42.2工程质量见证取样方案实施逻辑程序42.3 混凝土试块方案52.4 砂浆试块方案72.5钢筋机械连接接头方案82.6填充墙砌体植筋锚固方案92.7 建筑门窗方案9第3章*项目案例分析113.1 工程概况113.2 工程目标123.3 混凝土试块方案的实施133.4砂浆试块方案的实施143.5钢筋机械连接接头方案的实施153.6填充墙砌体植筋锚固方案的实施163.7建筑门窗方案的实施18第4章 *项目实施效果分析204.1混凝土试块方案实施效果分析204.2砂浆试块方案的实施效果分析214.3 钢筋机械连接接头方案的实施效果分析214.4 填充墙砌体植筋锚固方案的实施效果分析224.5 建筑门窗方案的实施效果分析23第5章 *不合格见证取样的改进措施245.1*不合格见证取样的原因分析245.2*项目的改进措施26第6章 结论29参考文献30致谢32附录33附录38第1章 绪论1.1研究的意义与目的改革开放以来，建筑行业已被国家当作国民经济发展的支柱产业，以此来增长国民经济的发展。然而建筑工程的投资大、人力多，并且消耗材料、建设需要的工期长，是一个大型的综合产品，所以它是否具有良好的工程质量，决定了生命财产是否安全，人们工作条件和生活环境能否得到改善，也影响着国家经济发展和社会的稳定。而影响工程项目质量的好坏的直接原因，多与操作技术以及建筑材料质量相关。但是建筑施工队伍也伴随着建筑业的发展不断地增加，这样便削弱了建筑市场体制。由于各种规章制度没有完善和健全，使得见证取样的结果不准确，从而影响工程项目的质量，使工程存在安全隐患。近年来，我国建筑业也相继出现了多起重大建筑事故，严重影响了我国建筑行业发展的积极性。建筑事故的发生并不是都是因为施工技术的原因，相关事故评估专家经论证得出：多数的事故都是因为施工现场控制不严，导致劣质建筑材料混入施工现场，最终整体工程也会因此出现重大质量安全隐患。所以在建筑工程施工过程控制过程中，建筑工程见证取样、送检工作是一项严肃的、重要的工作。它实施的好坏程度会直接影响到建筑工程项目质量的优劣。因此相关单位一直都高度重视建筑工程见证取样的实施及其管理。因此，搞好工程质量控制的关键所在是提高操作技术、加强工程项目质量的检验。本论文的研究目的是通过研究*项目的见证取样具体方案的实施，对其实施结果统计数据并进行分析，从而了解在工程质量见证取样过程中导致取样结果不合格的原因，从而制定改进建筑工程质量见证取样工作的措施。以供施工单位能严格做好工程质量见证取样相关的各类原材料、试件的见证取样与送检工作，也供监理单位参考监察施工单位的取样工作。以确保工程结构安全和各项使用功能满足设计和规范要求，顺利实现工程建设质量控制目标。并确保建设工程质量检测结果具有科学性、公正性、准确性和真实性。1.2国内外相关研究概况1.2.1国内相关研究概况中国最早实行建筑工程材料见证取样检测是在1998 年4 月四川省建设厅以436 号文开始的。全国性的实行则是在2000 年9 月26 日，建设部是从建2000211号文“房屋建筑工程和市政基础设施工程实行见证取样和送检的规定的通知”开始的。我国过去的材料质量检测主要是由材料检测站完成。检测站的任务主要是在室内通过对相关建材的检验测试，发现不合格建筑材料，从而达到整个材料控制的目的。但是在检测站制度实施时，由于被检测材料大多由参建单位送样，检测站的结果只对样本负责，这样以来，在利益的驱使下，很容易产生被检被用不一致的现象，最终可能导致整个检测结果没有现实性、科学性、公正性，严重阻碍施工质量控制丁作。为了控制这一不良现象，加强建筑市场的宏观控制，出台了建筑法、建筑工程质量管理条例。并在相关规范中，对工程质量的检测方面做出了明确规定：施工单位用于检测设计结构是否安全的试块、试件以及相关得建筑材料的取样，要在建设单位或工程监理单位监督下现场进行，并送到具有相应资质等级的工程质量检测单位，由他们进行检测。这一规定有效的确定了见证制度的法律性、强制性。1.2.1国外相关研究概况（1）法国工程质量控制经验1）工程质量管理体系。法国政府利用立法和经济管理手段，监管与建筑相关的企业增强工程质量控制，确保工程质量得以保障，该国家在立法、经济管理以及工程质量监督和检测等方面上，现在已经形成一个相对完整的体系。2）工程项目质量保险制。在法国的民法中有规定到，一项工程完工后，承建的建筑施工单位要在20年内，负责这项工程的坚固性和安全性，使工程一直保持合同上的各项要求。对设备要负责的年限是2年。3）在施工单位的自检之后，政府也会进行强制性地检查，以建立成完整的检测系统，确保建筑工程项目的质量得以保证。（2）瑞典工程项目质量控制经验1）瑞典政府对建筑工程立法特别重视，并制定成了一套完整质量控制体系。早在1948年和1959年，瑞典政府就通过会议的商讨，颁布了建筑法和建筑法令。之后，建筑局颁布了建筑规范和建筑法规。2）政府成设立了地方建筑工程质量管理委员会，是用来管理和督促施工单位对工程质量进行控制的机构。3）还设立了咨询公司、协会团体等组织，起到了一定不可小视的作用，使工程质量得以控制。4）采用了多种措施来控制工程项目质量。包括：企业内部控制和专业控制相结合；将各类有效的检测手段充分地应用，有计划地实施工程项目质量的控制；加强培养工程质量控制管理的人才；采用先进的质量控制技术，保证和提高工程项目的质量。1.3研究内容、思路和方法（1）研究内容、思路 首先，本文从了解混凝土结构工程施工质量验收规范（GB50204-2010）和建筑工程施工质量验收统一标准（GB50300-2013）入手，查找工程质量见证取样中各项目的具体见证取样方案。然后针对大连市前关村公共租赁住房项目（以下简称为*），深入调查其各项项目相应具体的见证取样方案。考察其见证取样方案的实施效果，针对不合格的取样结果分析，并制定其改进措施，以确保工程结构安全和各项使用功能满足设计和规范要求，顺利实现工程建设质量控制目标，保证建设工程质量见证取样结果的公正性、科学性、准确性和真实性。（2）研究方法 本论文拟采用的方法及手段：统计调查研究、抽样检验、PDCA循环、理论与实际相结合等。 抽样检验：根据工程质量见证取样方案的规定，对每一项需要做试验的材料等抽样做试验。 统计调查研究：将抽样的做试验的结果进行汇总统计，分析数据。 理论与实际相结合：工程质量见证取样是按照有相关的规定方案实施的，本文以*项目的质量见证取样为研究对象，把规定的工程质量见证取样方案和*项目的质量见证取样实施的实践相结合。 PDCA循环：利用PDCA循环找出不合格见证取样的主要影响因素，加以改进措施。第2章 工程质量见证取样方案2.1工程质量见证取样的理论依据 （1）工程有关法律、法规：中华人民共和国建筑法、建筑工程质量管理条例、中华人民共和国合同法、房屋建筑工程和市政基础施工实行见证取样和送样的规定。 （2）合同：本工程项目的建设单位与监理公司签订的工程监理合同，和建设单位与施工单位签订的建设工程施工合同。 （3）设计文件：本工程的地质勘探文件和经经过审批并已批准的设计资料，包括设计图纸、设计指定的标准图集、设计图纸会审纪要、设计说明、经设计确认的工程变更文件、设计变更文件等。 （4）施工及监理文件：本工程的施工组织设计和监理规划。 （5）技术标准、规范、规程：表2-1技术标准、规范、规程序号编号名称1GB50319-2000建设监理规范2GB50300-2013建筑工程施工质量验收统一标准3GB50202-2009建筑地基基础工程施工质量验收规范4GB50204-2002混凝土结构工程施工质量验收规范5GB50207-2002屋面工程质量验收规范6GB50303-2002建筑电气工程施工质量验收规范7中华人民共和国工程建设标准强制性条文（房屋建筑部分）2.2工程质量见证取样方案实施逻辑程序工程质量见证取样是要按照相应的取样及检验依据标准进行取样的，根据检验的项目确定取样方法和数量，然后判断取样结果是否达到规定的标准，如果合格，则按施工进度进行施工；如果不合格，则需要进行不合格的见证取样的原因分析，并针对原因进行分析，制定相应的改善方法。工程质量见证取样方案的具体实施逻辑程序，如图2-1所示。不合格 合格不合格制定改进措施结束取样方法和数量取样及检验依据标准 检验项目 标准图2.1工程质量见证取样方案实施的逻辑程序2.3 混凝土试块方案 （1）取样及检验依据标准表2-2 混凝土试块方案取样及检验依据标准序号取样及检验依据标准1普通混凝土及混凝土拌合物试验方法标准（GB/T500802013）2普通混凝土的力学性能试验方法标准（GB/T500812011）3普通混凝土耐久性能和长期性能试验方法（GBT 50083-2011）4混凝土强度检验评定标准（GB501072010）5混凝土结构工程施工质量验收规范（GB502042013）（2）检验项目 立方体抗压强度、 抗渗性能。（3）取样方法和数量表2-3 普通混凝土试块的数量及尺寸检测项目样品的数量（块）试块的标准（MM）抗压强度3骨料的最大粒径试样尺寸31.51001001004015015015063200200200抗渗性能6175185150（4）混凝土强度试块现场搅拌的混凝土：同配合比的混凝土拌制了100盘，但小于100，取样次数为最少一次。当每工作班拌制的配合比相同的混凝土不足够100盘时，取样的次数为最少一次；当一次连续浇筑混凝土超过1000时，配合比相同的混凝土需要每150取样次数为最少一次；每一个楼层的配合比相同的混凝土，取样次数为最少一次；每次取样时，要留置最少一组做标准养护试件，应结合实际情况确定需要留置同条件养护试块的组数。预拌（商品）混凝土：用于做抗压强度检验的混凝土试要在进场的混凝土放置地点随机取样。每种混凝土取样应从每辆混凝土运输车的大约中间的部位进行选取，应按规定在20min里，完成混凝土的取样以及混凝土坍落度试验，并且要在40min内完成试块的制作，用于检验的混凝土强度检验试样的取样数量，按现场搅拌混凝土的规定进行就可以。（5）混凝土抗渗试件 混凝土抗渗试件要在浇筑地点随机选取。连续浇筑的混凝土需要每500留置一组共六块的混凝土标准养护抗渗试件，且每项工程最少留置二组。采用预拌混凝土的抗渗试块，要根据工程项目的结构规模和具体要求确定需要留置的组数。（6） 同条件养护试件需要做同条件养护试件的结构部位，应由监理单位、建设单位和施工单位等统一判断和确认。在混凝土结构施工中的每一种强度等级的混凝土都需要留置同条件下养护的试件。一样强度等级的同条件下养护的试件，应在计算混凝土工程量和考虑其重要性之后，确定留置的数量确定，并且最少需要3组的试块。同条件养护的试件在拆模之后，应采用同样的养护方式，并将其放在靠近相应结构部位的适当位置。同条件养护试件的抗压强度试验是在时间达到等效养护龄期时才进行的。等效养护龄期是按照在标准养护条件下28天龄期的试件的抗压强度与同条件养护试件抗压强度相等的原则确定。（7）结果判定及处理 立方体抗压强度判定及处理：混凝土试块的抗压强度要按照混凝土强度检验评定标准（GB501072010）进行评定，符合该标准规定和设计要求时，则属于合格。当混凝土强度经评定为不合格时，应按下列规定进行处理：在经过返修、返工或更换构件和部件的检验批，需要重新取样做试验；如果是具有一定资质等级的检测单位鉴定该检验批达到相关的规范和设计的要求，则可以组织验收；如果是在经过返修或者是加固处理后，该检验批都能够达到结构安全性和使用功能的要求，则可以按照技术处理方案以及建筑、监理和施工单位协商的相关文件进行验收。 抗渗性能：混凝土抗渗等级达到设计要求时，判定为抗渗性能合格。否则，则可以按照技术处理方案以及建筑、监理和施工单位协商的相关文件进行验收2.4 砂浆试块方案（1） 取样及检验依据标准序号取样及检验依据标准1建筑砂浆基本性能试验方法（JGJ/702013）2砌体工程施工质量验收规范（GB502032012）3建筑地面工程施工质量验收规范（GB502092012）表2-4 砂浆试块方案取样及检验依据标准（2）检验项目 抗压强度。（3）取样方法砂浆试块的取样是在砂浆搅拌机出料口随机选取，然后制作砂浆试块，同一盘的砂浆要制作一组试块（一组试块为3个70.770.770.7的）标准养护试件。每250同类型砌体并且砂浆也是同样强度等级的，每台搅拌机取样最少需要一次。对于用于混凝土小型空心砌块的砂浆，每一楼层或300的砌体，不同强度等级的砂浆，每种最少需要做两组试块。当每一楼层（或每一检验批）建筑面积大于等于1000时，每增加1000的建筑面积，就要增加一组砂浆试块，建筑面积不足1000要按1000计算。（4）结果判定及处理检验结果符合设计和标准规定时，应判定为合格。当施工中或验收时出现砂浆试块没有代表性或者数量不足、试验结果出现有争议的问题或者试验结果没有达到设计以及规范规定的要求等情况。这时候，要用现场检验等方法对砌体和砂浆的抗压强度取样检测或者原位检测，并根据试验结果判定其抗压强度。2.5钢筋机械连接接头方案本工程带肋钢筋采用了滚轧直螺纹套筒连接接头形式。（1）取样及检验依据标准序号取样及检验依据标准1钢筋机械连接通用技术规程（JGJ1072010）2钢筋直螺纹钢筋接头(JG171-2011)3建筑地面工程施工质量验收规范（GB502092012）表2-5 钢筋机械连接接头方案取样及检验依据标准（2）检验项目 滚轧直螺纹套筒连接接头单项拉伸试验。（3）取样方法和数量滚轧直螺纹套筒连接接头需要做单向抗拉伸试验。如果有的结构对滚轧直螺纹套筒连接接头有特殊的要求，则需要设计单位在设计图纸中特别标明需要做的检验项目。施工条件相同并且用同一批材料的同等级、同规格、同型式接头，以50个接头为一个检验批，不足50个接头也作为一批。对于接头的每一验收批，必须在工程结构中随机截取3个试件做抗拉强度试验，按设计要求的接头等级进行评定。（4）结果判定及处理 以钢筋机械连接通用技术规程（JGJ1072010）中相应等级的要求为标准，如果3个接头试件的抗拉强度都达到规定，该检验批则可评为合格。 只要有1个试件的抗拉强度没达到规定的标准，则需要再取6个试件用来复检。在复检中，如果还有1个试件的抗拉强度没达到规定的标准，则该检验批就定为不合格。 当现场连续检验10个验收批，其全部试件一次抽样的强度试验均为合格时，检验批的接头数量需要扩大一倍。现场截取抽样试件后，原接头位置的钢筋，需要用相同规格、型号的钢筋进行连接安装，也可以采用其他的机械连接方法进行连接。不合格的 滚轧直螺纹套筒连接接头检验批，要由建设单位、设计单位、监理单位以及施工单位等进行研究并提出相应的处理方案，进行妥善的处理。2.6填充墙砌体植筋锚固方案（1）检测依据混凝土结构后锚固技术规程（JGJ145-2014）“附录A锚固承载力现场检验方法”：1）混凝土结构后锚固工程质量应进行抗拔承载力的现场检验。 2）锚栓抗拔承载力的现场检验可分为非破坏性检验和破坏性检验。对于一般结构及非结构构件，可采用非破坏性的检验。（2）试样选取1）锚固抗拔承载力现场非破坏性检验可采用随机抽样办法取样。2）同规格、同型号、部位相同的锚栓可以为一组检验批。抽取的数量按每批锚栓总数的2计算，且不少于3根。（3） 现场检测 检验批划分规定：裙楼为一个检验批，主楼每1层为一组检验批。然后每个检验批，由甲方代表或现场监理人员抽取一个楼层进行现场非破坏性检测。抽取数量按每批锚栓总数的1计算，且不少于3根。检测完成后由资质单位出据检测报告。如果有一根钢筋的锚固强度没有达到设计强度（0.9Asfyk），则该试件被视为不合格，必须要将取样的数量加倍，重新做相应的检查试验。如果重新试验之后的试件的锚固强度达到规定的要求，则全部合格，试验成功完成，该工程施工则属于达到设计及规范的要求，还要依据现场钢筋锚固强度的检测情况，由设计单位、施工单位等确定不合格取样的主要原因，采用措施进行补筋。2.7 建筑门窗方案 （1） 取样及检验依据标准序号取样及检验依据标准1建筑装饰装修工程质量验收规范（GB502102011）2建筑节能工程施工质量验收规范（GB504112013）3建筑外窗抗风压性能分级及检测方法（GB/T71062011）4建筑外窗气密性能分级及检测方法（GB/T71072012）5建筑外窗水密性能分级及检测方法（GB/T71082013）6建筑外窗保温性能分级及检测方法（GB/T84842012）表2-6 建筑门窗方案取样及检验依据标准（2）检验项目 气密性能、水密性能、抗风压性能、保温性能、中空玻璃露点等。（3）取样方法和数量 气密性能、水密性能、抗风压性能，依据建筑装饰装修工程质量验收规范（GB502102001）进行。按抗风压最不利的原则选取规格最大的门窗进行抽样检测。每幢楼标准窗（单窗）抽样3樘；组合窗抽样1组（组合窗为两个最大窗组合而成的1组窗）；每幢楼门抽样3樘。 保温性能，依据建筑节能工程施工质量验收规范（GB504112007）进行。按建筑物南北朝向最典型窗型、门型取，每幢楼门窗至少各抽样3樘，门窗（宽高）尺寸：宜在（12001500）mm（24002400）mm之间。（4）结果判定及处理 气密性能、水密性能、抗风压性能，经检验按建筑门窗的相关标准判级。判级后，判定是否符合设计等级要求。 保温性能经检验按建筑门窗的相关标准判级。判级后，判定是否符合设计等级要求。中空玻璃露点：20块试样露点均40时，判定为合格。第3章*项目案例分析3.1 工程概况 该工程*位于*，总建筑面积为107550，由5栋住宅楼、1个地下车库组成，最高层数为地上33层，框架剪力墙结构。其中1#楼为桩基础，33层；建筑面积17520。其它四栋为筏板基础，2#楼33层；建筑面积17520。3#楼33层；建筑面积17520。4#楼32层；建筑面积17050。5#楼32层；建筑面积17050。地下车库为1层；建筑面积15470。抗震设防烈度为6度，底层高度为3.2m，其余均为2.9m。0.000以下墙体采用MU10级实心标准砖和M10级水泥砂浆砌筑；一层采用MU10级多孔粘土砖和M10级混合砂浆砌筑；二层以上采用MU10级多孔粘土砖和M5级混合砂浆砌筑；混凝土采用C25，箍筋钢筋采用HPB235钢筋，柱子、梁、板、楼梯纵向采用钢筋HRB335钢筋。窗全部为塑钢窗，普通中空玻璃，走廊两端为幕墙，门有木门和塑钢门两种；外墙大面积贴青灰色小面砖，其余墙均做涂料饰面，内有保温层；室内卫生间、洗衣房、墙面贴瓷砖，其余均为水泥石灰砂浆，涂料罩面，天棚均为涂料饰面；楼地面均贴地砖，楼梯铺花岗岩，上人屋面做聚苯乙烯挤塑泡沫保温层，上有两道防水层，面贴防滑地砖；不上人屋面楼梯顶做聚苯乙烯挤塑泡沫保温层，上有两道防水层。表3-1工程概况一览表工程名称*工程地址*工程类别住宅小区工程占地总面积107550建设单位大连市公共租赁住房投资管理有限公司设计单位大连市城建设计研究有限公司监理单位大连泛华工程建设监理有限公司勘察单位大连黄海岩土工程勘察有限公司质量监督部门工程质量监督机构质量要求工程质量标准：合格总包单位大连名成广隆建设集团有限公司合同工期365天3.2 工程目标（1）工程工期目标 工程开工日期为2014年7月5日，合同竣工日期为2015年7月5日。（2）工程管理质量目标 本工程以严格执行国家强制性标准为前提，确保分部分项工程施工达到设计图纸要求，根据合同要求，本工程质量应达到省级优良工程标准，在施工中以省优工程质量标准组织实施。 本工程总承包范围为：地基与基础、主体结构、建筑装饰装修、建筑屋面、建筑给水排水及采暖、建筑电气、通风与空调等7个分部，其中地基与基础、主体结构、建筑装饰装修、建筑屋面、建筑电气、建筑给水排水及采暖、通风与空调等7个分部达到优良，分项优良率达75%，观感质量得分超过88%。所有的设备安装、调试符合有关验收规定：竣工资料齐全，一次完成合格率100%。（3） 工程安全目标 施工现场始终贯彻“安全第一、预防为主”为指导思想，坚持将安全生产责任制落实到每一个生产环节中，努力创造安全、文明的良好工作环境。 因工死亡事故为零，重大设备事故为零,火灾事故为零；因工重伤率控制在0.3以内；因工轻伤率控制在1以内；一般隐患整改率达95%，重大隐患整改率达100%；工地按建筑施工安全检查标准检查项目合格率达到100%，其中优良率达到70%；劳动卫生(尘、毒、噪声等有害因素)粉尘作业点合格率90%以上，毒物作业点合格率95%以上，物理因素作业点合格率90%以上。有害因素作业点随时接受上级部门监测；创安全合格班组率达95%以上。（4）环境目标采取积极措施，做到安全生产，文明施工。现场设专职管理人员，制定施工现场生产、生活卫生制度。不污染场外道路，搞好环境卫生。施工期间，工地将采取有力措施，确保不扰乱周围群众的正常生活。使固废、噪声、粉尘、污水排放合格率100%，有毒、有害危险品泄露的事故为零，生产用水、用电、办公用品的消耗控制在合理范围内。3.3混凝土试块方案的实施 （1） 按照混凝土施工工艺制作混凝土试块，混凝土试块的具体制作过程如下所示： 捣棒插捣、敲击试模混凝土取样混凝土拌制混凝土装样压平、抹光、作标识塑料薄膜覆盖、进行养护图3.1混凝土试块制作程序框图（2）凝土试块制作的工艺流程的标准试样应从同一搅拌车抽取。取样时试样应在卸料过程中卸料量的1434之间采取。取样数量为所需用量的1.5倍,且不少于0.02。取出的混凝土应至少用铁锨再来回拌合三次，以达到均匀。混凝土，无论一块、还是一组、还是一个检验批，都是追求“均匀”。装料时，要装到混凝土密实、无气泡冒出为止。然后用捣棒插捣。捣棒（用16的圆钢，长600mm，端部磨圆）应保持垂直，插到试模底部，按螺旋方向从边缘向中心均匀进行，捣棒捣插不少于27次。再敲击试模：不论次数，直至插捣棒留下的空洞消失，关键是大气泡不再冒出为止。气泡就是混凝土内部的空间，有空间就不可能密实。然后铲刀插入，用铲刀紧贴试模内壁，插入到试模底部，四个面均插入。目的是释放试模经敲击后，跑到试模壁四周附近的气泡。敲击试模和铲刀插入重复两三次，并添加混凝土致使砂浆填平模板块，直至补上的混凝土密实、无气泡冒出为止。最终大致抹平：用长20的46木方大致抹平，使混凝土高出试模上缘约5，以留出初凝闭水过程中的收缩余量。否则，最终几何尺寸不能保证，影响试压结果。压平、抹光：待初凝（用手按下能留下印迹，但手上不沾为宜）后，以泥板按试模高度压平、压光。终凝前要做好标记，将强度等级、制作时间、代表部位等刻于表面。刻迹深度1为宜。应掌握最佳时机，勿过早过晚而致过深过浅。塑料薄膜覆盖：薄膜盖好后用泥板将薄膜压在砼表面贴紧，以防水份蒸发。进行养护：试块在205的环境下静置242h，对试件进行编号、拆模。试块硬化拆模后，应及时送往标准养护室养护。拆模时间不得超24h。制作时间要求：试块的制作应在混凝土运到交货地点开始算起40分钟内完成。 同条件养护试块，成型后即应覆盖其表面，试件的拆模时间与实际构件的拆模时间相同，拆模后，试件仍需保持同条件养护。但不能完全相同，因试块的体积和外表面与构件的体积和外表面不成比例，其温度和湿度不可能与构件一样，若相同条件养护，同养试块必然吃亏。3.4砂浆试块方案的实施（1） 按照砂浆试块的施工工艺制作砂浆试块，砂浆试块的具体制作过程如下所示：捣棒插捣、敲击试模砂浆取样砂浆拌制砂浆装样压平、抹光、作标识塑料薄膜覆盖、进行养护图3.2砂浆试块制作程序框图（2）砂浆试块方案的工艺流程中的标准砂浆取样：同一组试样应从同一盘中随机抽取。每台搅拌机至少抽一次。砂浆拌制：取出的砂浆应用铁锨拌合几遍，以增强其和易性、保水性。装样时，砂浆应一次性装满。然后插捣，捣棒（用10的圆钢，长350mm，端部磨圆）应保持垂直，插到试模底部，由边缘向中心按螺旋方式插捣25次,插捣过程中当砂浆沉落低于试模口时,应随时添加砂浆。再需要敲击试模，不论次数，直至插捣棒留下的空洞消失，关键是大气泡不再冒出为止。然后铲刀插入，用铲刀紧贴试模内壁，插入到试模底部，四个面均插入。目的是释放试模经敲击后，跑到试模壁四周附近的气泡。敲击试模和铲刀插入重复两三次，并添加砂浆致使砂浆填平模板块，直至补上的砂浆密实、无气泡冒出为止。最后需要压平、抹光，待初凝（用手按下能留下印迹，但手上不沾为宜）后，以泥板按试模高度压平、压光。作标识要在终凝之前，将强度等级、制作时间、代表部位等刻于表面。刻迹深度1为宜。应掌握最佳时机，勿过早过晚而致过深过浅而不清晰。 薄膜盖好后用泥板将薄膜压在砼表面贴紧，以防水份蒸发。就可以进行养护。试块在205的环境下静置242h，对试件进行编号、拆模。拆模后，应及时送往标准养护箱养护。3.5钢筋机械连接接头方案的实施 （1）按照钢筋滚轧直螺纹连接工艺制作钢筋连接接头，钢筋机械连接接头的具体制作过程如下所示： 钢筋原材料切头机械加工（丝热加工）套丝加保护套工地连接图3.3钢筋机械连接接头制作程序框图（2）钢筋的滚轧直螺纹连接的技术工艺流程中的标准： 钢筋应先调直后再下料最后加工，切口端部须与钢筋轴线垂直，不能挠曲或者有马蹄形。下料的时候，不准用气割方式下料。加工丝扣的螺纹一定要和连接套的牙形以及螺距吻合一致。加工完成并通过检验已经台格的丝头要保护得当，钢筋的一端丝头要戴上保护帽，另一端需要拧上连接套，并根据规格进行分组，整齐地堆放，以便使用时拿取方便省时。钢筋接头连接时，钢筋的规格要与连接套的规格一样，并要使丝头和连接套的丝扣保持干净、没有损害。3.6填充墙砌体植筋锚固方案的实施（1） 按照填充墙砌体植筋锚固施工工艺制作填充墙砌体植筋，填充墙砌体植筋的具体制作过程如下所示：钢材除锈定位钻孔清孔、验孔锚固胶配制、植筋固化、保护图3.4填充墙砌体植筋锚固制作程序框图（2）填充墙砌体植筋锚技术的工艺流程中的标准： 依据设计的要求，标明好钻孔植筋的型号及其位置，如果在基材上有受力钢筋，可适当地调整钻孔的位置，对与梁、柱，位置都最好植在箍筋的内侧，对于板、剪力墙，其分布筋应布置在箍筋的外侧。高度超过1.4米的钻孔、插筋都需要搭设钢管式的脚手架，还需要做好安全防护的工作。钻孔是采取电锤来钻孔，但是遇到钢筋时，需要避开，调整钻孔的位置。钻孔直径范围是在d+510mm以内，钻孔深度的是10d150以内，d是表示钢筋的直径。依据设计要求严格地钻孔，要避免钻到已建好的结构的钢筋，造成破坏。钻孔周围的灰尘需要清理干净,可以用气泵或者毛刷等清理工具清孔，清刷完之后，最终要使孔洞内干燥、干净。所用主要的清理器具:电锤、空压机。钻孔完毕，检查钻孔的深度、孔径的大小，达到合格后，把孔内的粉尘等杂质借助压缩空气都吹出之后，用毛刷和棉布将孔壁刷洗干净，然后用压缩空气再吹孔，反复重复3-5次，直到孔内的灰尘碎屑都清理干净，把孔口先封闭。所用主要器具:空压机、毛刷。 属于钢材锚固的长度范围内的铁锈、油污需要清除干净，还要打磨至表面呈金属光泽，可以利用角磨机和钢丝轮片，它们的速度较快。锚固用钢筋必须做好钢筋表面浮锈清理，除锈长度大于锚固长度5左右，锚固用钢筋的型号、规格要严格按图纸设计要求选用。将所有处理完的钢筋码放整齐，现场负责人检查清理工作，请监理验收
