冲锋衣的工艺样板设计11.doc

设计小组
冲锋衣样板设计
Zxc adfds asdf hsuk

与

放码设计

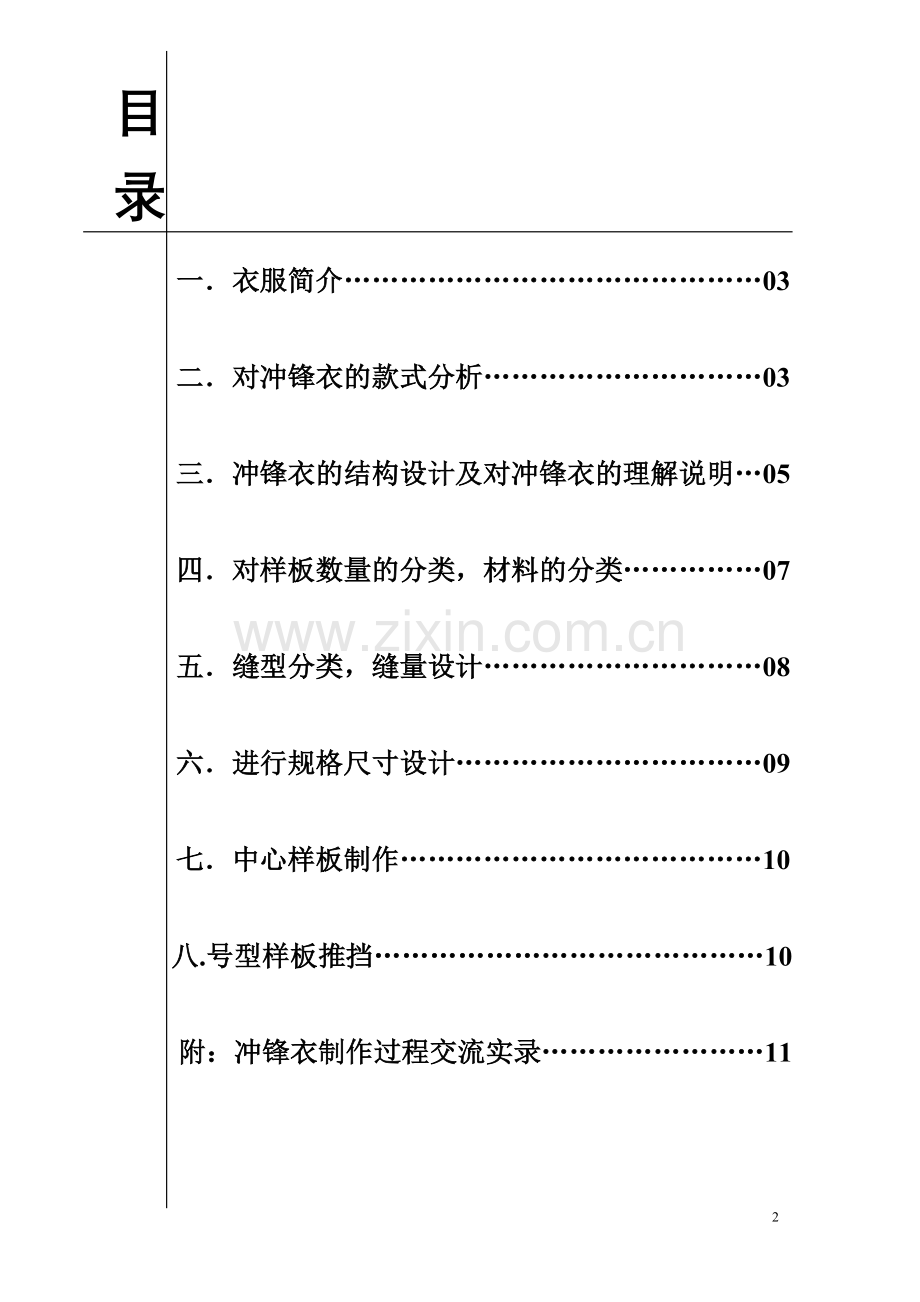

目 录

一．衣服简介………………………………………03

二．对冲锋衣的款式分析…………………………03

三．冲锋衣的结构设计及对冲锋衣的理解说明…05

四．对样板数量的分类，材料的分类……………07

五．缝型分类，缝量设计…………………………08

六．进行规格尺寸设计……………………………09

七．中心样板制作…………………………………10

八.号型样板推挡……………………………………10

附：冲锋衣制作过程交流实录……………………11

冲锋衣的工艺样板设计
一．衣服简介
　　冲锋衣之所以能成为所有户外爱好者的首选外衣，是由其全天候的功能决定的。一般的冲锋衣主要体现在防水的特点上。从面料设计和加工上来说，一般的冲锋衣都

冲锋衣
是"PU防水涂层+接缝处压胶"的。PU防水涂层指的是在衣服表面织物里面附这一层防水涂层（PU聚氨酯）的处理，根据需要涂层厚度不等。这种防水涂层被广泛应用在国防、汽车、建筑、家具，甚至避孕套上都要用到防水涂层，就连消防水带的衬里都有PU聚氨酯涂层。实践证明，好的PU涂层是不会漏水的。至于压胶，主要是针对衣服的针脚和接缝处的PU涂层易破损、渗水的情况所做的专门压胶处理，一般是用专业的压胶机和压胶条在接缝处进行高温压胶，密封所有接缝处，进一步杜绝漏水、渗水的情况发生。其缺点就是衣服的透气、防风性能不好。
　　冲锋衣，顾名思义就是冲顶时所穿着的衣服，是户外运动爱好者的必备装备之一。从现代登山的角度讲，冲锋衣应具备的几个条件：首先，结构上符合登山的要求，登山往往是在恶劣的环境下开展各种活动，包括负重行走、技术攀登等，冲锋衣的结构要能满足这些活动的要求。其次，制作材料上需符合登山的要求，由于登山运动所处的特殊环境及登山运动的需要，冲锋衣的材料必须能实现防风、防水、透气等要求。

二．对冲锋衣的款式分析
大家一般提到冲锋衣时所指的东西，在主要的生产商产品目录上大多被称为parka，也有少量的jacket。 按韦伯斯特词典的解释，parka这个词来自俄语，本意是一种俄国北极地区的带风帽的皮质套头衫。 后来引申为一切带有风帽　并且可加装衬里的套头衫或夹克的统称。
　　式样上，现代的parka一般做成短风衣的款式，风帽上有滑扣之类的附件可以调节风帽形状和头型吻

冲锋衣
合；领口处通常有加厚或是一层薄的抓绒衬里以减少这里的热量损失；肩肘部有增强耐磨性的加厚；内包开口在拉练以外以减少热量损失，衣袋开口较高或有胸袋，避免被背包腰带压住衣袋取不出东西的情况发生；衣服的后片比前片略长，袖管略向前弯，以补偿运动；通常会有腋下拉链（但是也有例外，比如TNF臭名昭著的Core Vent系统），有的会有雪裙。jacket的样式相对比较生活化，一般没有风帽。
　　根据材料，parka和jacket又可以分成windproof/breathable，windproof/non-breathable和wind-resistant/water-resistant三种，windproof/breathable的代表当然是著名的GTX。windproof/non-breathable也许有时会做得很fancy，但实际上就是塑料雨衣。至于wind-resistant/water-resistant的衣料，即使在小雨里淋久了也会漏水，在户外活动中并不是很实用，城市旅游中或许可以考虑。时装专卖店里卖的风雨衣多半是这类货色。后面两类除了在衣料上有区别，设计上也常常会简化掉一些东西，比如腋下拉链，雪裙，袖筒形

冲锋衣
状，风帽滑扣等等，从而看起来更生活化，不是那么奇怪。
　　至于raincoat，并不是我们印象中的自行车雨披或者一次性塑料雨衣裤。而是对相对parka而言比较轻巧的防水衣物的总称——有时也被归类为Ultralight rainwear。这类衣物为了减轻重量，通常取消了内衬，防水透气材料直接附着在面料内表面，parka上的加厚和其他小东西也被取消了，当然，也不能加挂抓绒内衬。raincoat牺牲了一定的强度换来的是更轻的重量——可以比同样大小的parka轻上1/3和更小的压缩体积——压缩后不到parka的一半。
　　冲锋衣的款型大多大同小异，关键是看自己喜欢与合身。主要有长款与短款，拼色与单色之分，总的说来，长的比短的好，拼色的比单色的好（主要是好看）。同时要注意是欧版的还是出口日本的，是男款还是女款的。冲锋衣是一种功能性服装，男女款是很有讲究的。一般说来，女款的袖子比较小，腰身比较细长。还有一个最明显的分别是，男款胸前的主拉链是从左往右插的，女款反之。
　　一件专业的极地冲锋衣，在设计上应该有以下的要求：肩部、肘部要有耐磨层；内中下部要有风裙，或叫防风脚，以防止风从下摆灌入衣内；，在出汗较多的情况下可直接拉开透气；内置式帽子，以便在不用的时候可以收起。另外还有一些细节，比如在袖口处有小挂扣，可以直接把手套挂住，等等。
三．冲锋衣的结构设计及对冲锋衣的理解说明
制作工艺
　　冲锋衣的制作工艺主要有：激光剪切、立体剪切、压胶处理、防水拉链、防水涂层、防风部件。
　　激光剪切能够让切面平整整齐不起毛。
　　立体剪切能够让衣裤的肘、膝等部位更加符合人体的曲线，让穿着更舒适。
　　接缝拼合处压胶处理，能够防止水份渗透。

立体剪切

防水拉链在拉链的外层覆盖防水压胶层，防止水分渗透。
　　防水涂层如DUPONT TEFLON覆盖在衣裤的表面，增强防水效果，并且减少雨水对材料的腐蚀。

无缝拉链

TEFLON
　防风部件如防风裙、下摆松紧绳、袖口魔术贴，能够有效防止风从外部灌入。

防风裙

魔术贴

款式选择
　　这些是冲锋衣的不同类型，可以理解成登山款、户外款、防雨款
　　登山款: 样式相对简单，考虑了一些登山时特别的要求。比如联体的帽子——防风更好；腰以下没兜——方便戴安全带等。在保证强度的前提下，尽量减轻重量。——要是户外玩的比较发烧，建议选这款。
　　户外款: 适合多种类型的活动，样式复杂、功能多（基本上就是兜多），比登山款的重。
　　防雨款: 样式最简单、重量最轻、面料最薄，价钱最便宜，透气最差！——要是户外玩的不发烧，不想投资太多，建议选这款。平时行进最好放在背包里（不透气、穿上闷），万一下雨再穿上（闷点总比湿透强）。

四．对样板数量的分类，材料的分类
样板数量

部位
面料样板
防水透气层
里料样板
前身
前上片1*2
前下片1*2
挂面1*1
前片1*2
前片1*2
后身
后片1*1
后片1*1
后片1*1
袖
袖上片1*2
袖下片2*1
袖头1*2
袖上片1*2
袖下片2*1
袖上片1*2
袖下片2*1
帽子
帽子上1*2
帽子下1*1
帽子上1*2
帽子下1*1
帽子上1*2
帽子下1*1
面料选择
　　冲锋衣的面料一般分最外面的保护层、中间的防水透气层和里料。
　　保护层和防水透气层是压在一起的，里料和它们分离，一般是尼龙绸、网格布或某种吸汗的材料，多为黑色。缝线处的压胶条被里料挡住，看不见（除非是透过网格布）。
　　三层面料:保护层、防水透气层和里料是压在一起的，看上去象是一层面料，一般里料颜色多为银灰色。可以看到里料缝线处的压胶条。一般来说二层面料的透气性和保暖性比三层的稍好，但三层面料重量轻、穿着舒服（二层的有点窝囊），折叠体积小（春夏秋三季冲锋衣大部分时间是放在包里的）。所以除非只考虑在冬季或雪山上用，一般选三层的面料比较好。
两层面料
三层面料

两层面料

三层面料
五．缝型分类，缝量设计
冲锋衣缝型主要分成五类
缝量大部分部位拼合为1cm，在底边和袖口处需要卷边，此部分缝量为2cm。另外，部分冲锋衣为了保证袖窿部分的牢固，在袖窿部分的缝量也设计为2cm，拉链和衣身的拼合也是比较容易送掉的，一般拉链和衣身的拼合也是2cm。

六．进行规格尺寸设计
部位 号型
160/80
165/84
170/88
175/92
180/96
规格档差
衣长
66
68
70
72
74
2
胸围
100
104
108
112
116
4
肩宽
42.6
43.8
45
46.2
47.4
1.2
袖长
56
57.5
59
60.5
62
1.5
袖口
16
16.5
17
17.5
18
0.5
领大
42
43
44
45
46
1

七．中心样板制作

八.号型样板推挡

冲锋衣制作过程交流实录
略
14
