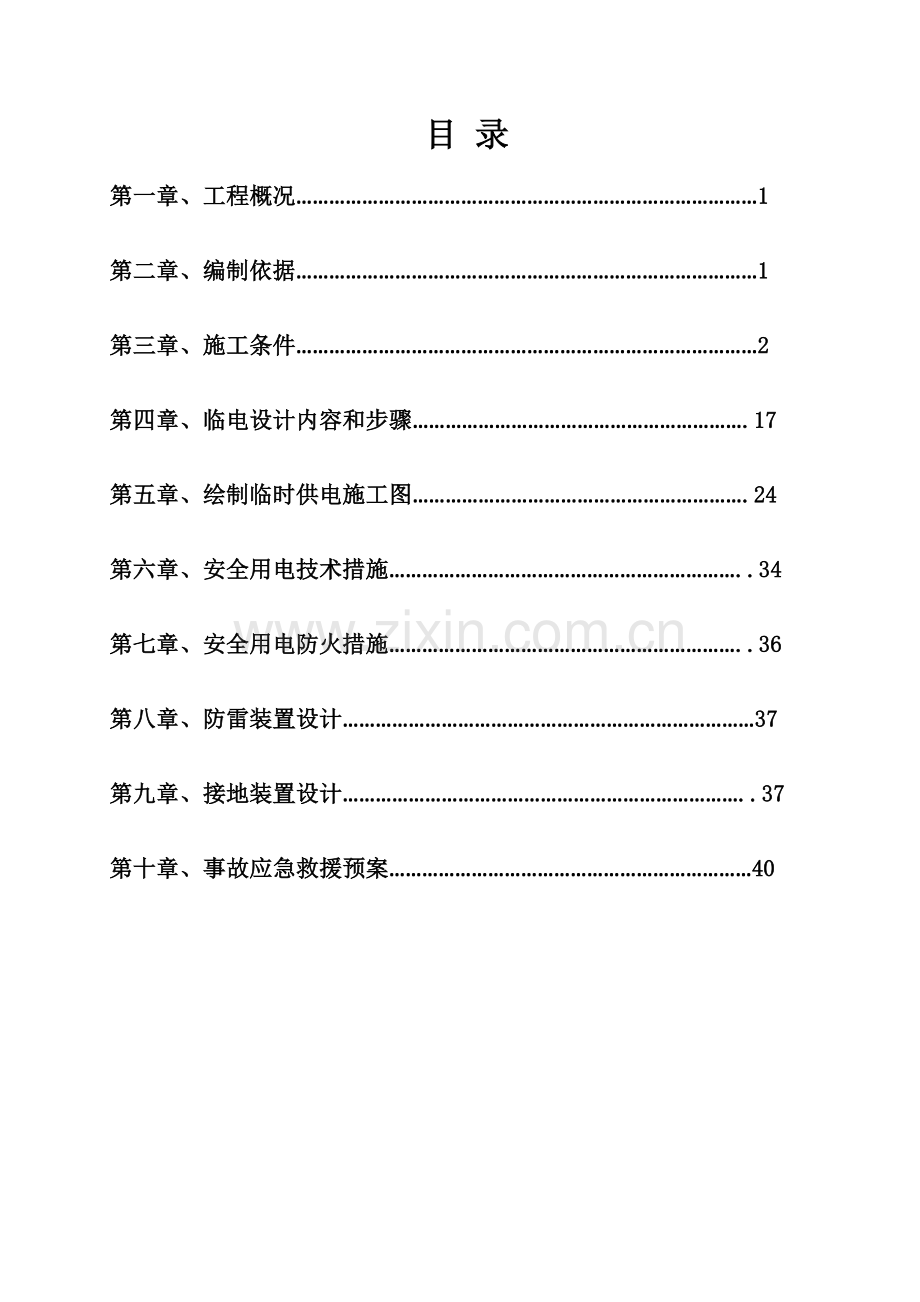

目 录
第一章、工程概况…………………………………………………………………………1
第二章、编制依据…………………………………………………………………………1
第三章、施工条件…………………………………………………………………………2
第四章、临电设计内容和步骤…………………………………………………….17
第五章、绘制临时供电施工图…………………………………………………….24
第六章、安全用电技术措施………………………………………………………..34
第七章、安全用电防火措施………………………………………………………..36
第八章、防雷装置设计…………………………………………………………………37
第九章、接地装置设计………………………………………………………………..37
第十章、事故应急救援预案…………………………………………………………40

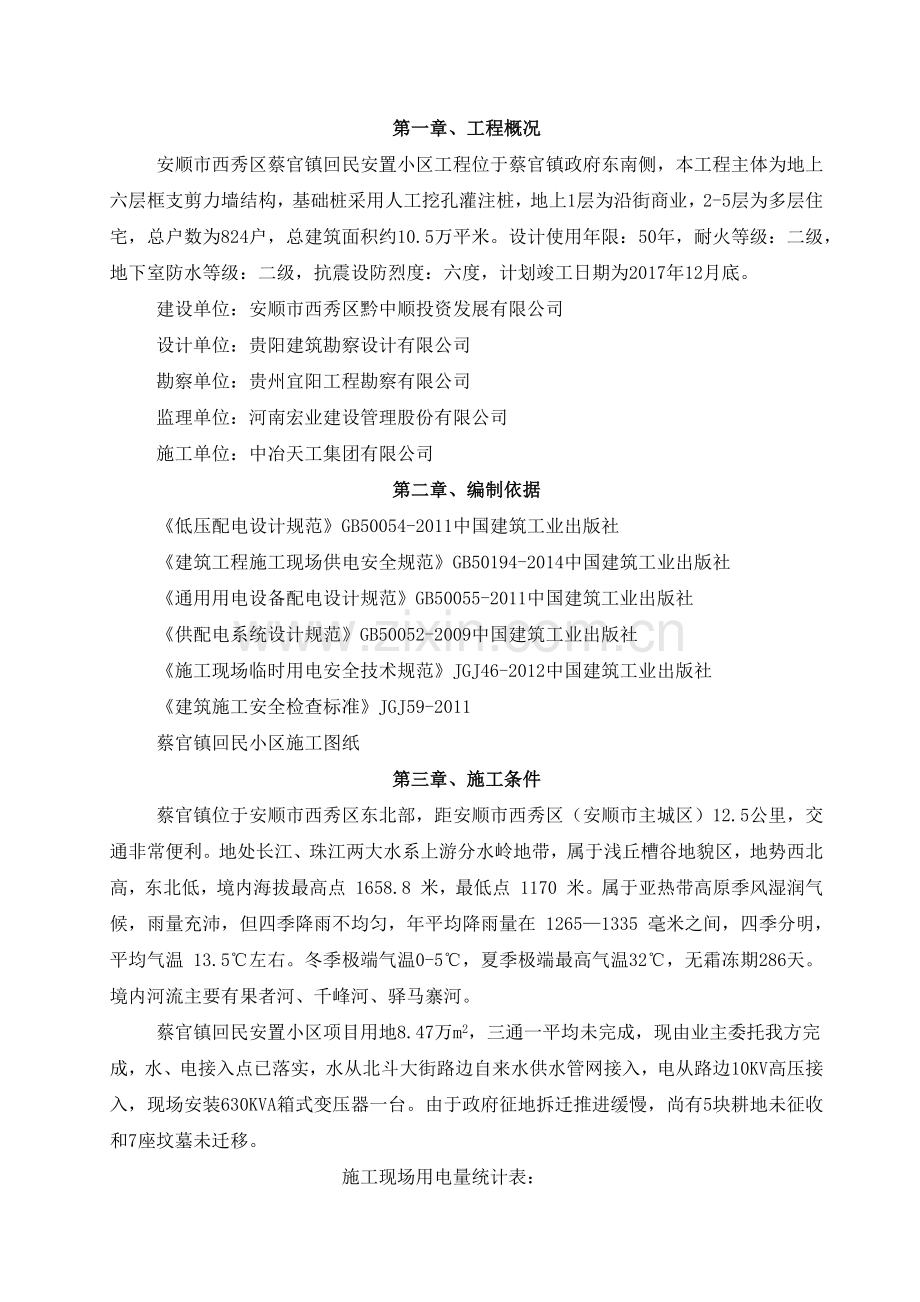

第一章、工程概况
安顺市西秀区蔡官镇回民安置小区工程位于蔡官镇政府东南侧，本工程主体为地上六层框支剪力墙结构，基础桩采用人工挖孔灌注桩，地上1层为沿街商业，2-5层为多层住宅，总户数为824户，总建筑面积约10.5万平米。设计使用年限：50年，耐火等级：二级，地下室防水等级：二级，抗震设防烈度：六度，计划竣工日期为2017年12月底。
建设单位：安顺市西秀区黔中顺投资发展有限公司
设计单位：贵阳建筑勘察设计有限公司
勘察单位：贵州宜阳工程勘察有限公司
监理单位：河南宏业建设管理股份有限公司
施工单位：中冶天工集团有限公司
第二章、编制依据
《低压配电设计规范》GB50054-2011中国建筑工业出版社
《建筑工程施工现场供电安全规范》GB50194-2014中国建筑工业出版社
《通用用电设备配电设计规范》GB50055-2011中国建筑工业出版社
《供配电系统设计规范》GB50052-2009中国建筑工业出版社
《施工现场临时用电安全技术规范》JGJ46-2012中国建筑工业出版社
《建筑施工安全检查标准》JGJ59-2011
蔡官镇回民小区施工图纸
第三章、施工条件
蔡官镇位于安顺市西秀区东北部，距安顺市西秀区（安顺市主城区）12.5公里，交通非常便利。地处长江、珠江两大水系上游分水岭地带，属于浅丘槽谷地貌区，地势西北高，东北低，境内海拔最高点 1658.8 米，最低点 1170 米。属于亚热带高原季风湿润气候，雨量充沛，但四季降雨不均匀，年平均降雨量在 1265—1335 毫米之间，四季分明，平均气温 13.5℃左右。冬季极端气温0-5℃，夏季极端最高气温32℃，无霜冻期286天。境内河流主要有果者河、千峰河、驿马寨河。
蔡官镇回民安置小区项目用地8.47万m2，三通一平均未完成，现由业主委托我方完成，水、电接入点已落实，水从北斗大街路边自来水供水管网接入，电从路边10KV高压接入，现场安装630KVA箱式变压器一台。由于政府征地拆迁推进缓慢，尚有5块耕地未征收和7座坟墓未迁移。
施工现场用电量统计表：
序号
机具名称
型号
安装功率(kW)
数量
合计功率(kW)
1
塔式起重机
QTZ40
24.3
3
72.9
2
塔式起重机
QTZ63
39.6
3
118.8
3
塔式起重机
QTZ80
45.6
2
91.2
4
钢筋调直机
GT6/8
5.5
4
22
5
钢筋切断机
QJ40-1
5.5
4
22
6
钢筋弯曲机
GW40
3
4
12
7
木工圆锯
MJ104
3
4
12
8
真空吸水泵
HZX-40
2.5
4
10
9
蛙式夯土机
HW-60
1.5
4
6
10
灰浆搅拌机
UJ325
3
4
12
11
插入式振动器
ZX50C
1.1
12
13.2
12
平板式振动器
ZB5
0.5
5
2.5
13
直螺纹套丝机
DBG—40B型
5.5
2
11
14
交流电焊机
BX3-200-2
9
4
36
15
现场照明
高压汞灯
1
8
8
16
办公区、生活区

20
1
20
17
合计

469.6
第四章、临电设计内容和步骤
1、现场勘探及初步设计:
(1)本工程所在施工现场范围内施工前无各种埋地管线。
(2)初步计算确定，现场安装一台630KVA的箱式变压器，采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用地埋，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。
(4)按照《JGJ46-2012》规定制定施工组织设计，接地电阻R≤4Ω。
2、确定用电负荷:
(1)、塔式起重机
Kx = 0.85 Cosφ = 0.6 tgφ = 1.33
将Jc =40%统一换算到Jc1 =25%的额定容量
Pn = 24.3kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×24.3 = 30.74 kW
Pjs = Kx×Pe =0.85×30.74 = 26.13kW
Qjs = Pjs× tgφ=26.13×1.33 = 34.75kvar
(2)、塔式起重机
Kx = 0.85 Cosφ = 0.6 tgφ = 1.33
将Jc =40%统一换算到Jc1 =25%的额定容量
Pn = 39.6kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×39.6= 50.09 kW
Pjs = Kx×Pe =0.85×50.09 = 42.58kW
Qjs = Pjs× tgφ=42.58×1.33 = 56.63kvar
(3)、塔式起重机
Kx = 0.85 Cosφ = 0.6 tgφ = 1.33
将Jc =40%统一换算到Jc1 =25%的额定容量
Pn = 45.6kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×45.6 = 57.68 kW
Pjs = Kx×Pe =0.85×57.68 = 49.03kW
Qjs = Pjs× tgφ=49.03×1.33 = 65.21 kvar
(4)、钢筋调直机
Kx = 0.65 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.65×5.5 = 3.575 kW
Qjs = Pjs× tgφ=3.58×1.02 = 3.65 kvar
(5)、钢筋切断机
Kx = 0.65 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.65×5.5 = 3.575 kW
Qjs = Pjs× tgφ=3.58×1.02 = 3.65 kvar
(6)、钢筋弯曲机
Kx = 0.65 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.65×3 = 1.95 kW
Qjs = Pjs× tgφ=1.95×1.02 = 1.99 kvar
(7)、木工圆锯
Kx = 0.65 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.65×3 = 1.95 kW
Qjs = Pjs× tgφ=1.95×1.02 = 1.99 kvar
(8)、真空吸水泵
Kx = 0.75 Cosφ = 0.8 tgφ = 0.75
Pjs = 0.75×2.5= 1.88kW
Qjs = Pjs× tgφ=1.88×0.75 = 1.41 kvar
(9)、蛙式夯土机
Kx = 0.5 Cosφ = 0.55 tgφ = 1.52
Pjs = 0.5×1.5= 0.75kW
Qjs = Pjs× tgφ=0.75×1.52 = 1.14 kvar
(10)、灰浆搅拌机
Kx = 0.5 Cosφ = 0.55 tgφ = 1.52
Pjs = 0.5×3 = 1.5 kW
Qjs = Pjs× tgφ=1.5×1.52 = 2.28 kvar
(11)、插入式振动器
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×1.1 = 0.33 kW
Qjs = Pjs× tgφ=0.33×1.02 = 0.34 kvar
(12)、平板式振动器
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×0.5 = 0.15 kW
Qjs = Pjs× tgφ=0.15×1.02 = 0.15 kvar
(13)、钢筋套丝机
Kx = 0.65 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.65×5.5 = 3.575 kW
Qjs = Pjs× tgφ=3.58×1.02 = 3.65 kvar
(14)、交流电焊机
Kx = 0.5 Cosφ = 0.4 tgφ = 2.29
将Jc =50%统一换算到Jc1 =100%的额定容量
Pn = Sn ×Cosφ = 9×0.4=3.6kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×3.6 = 2.54 kW
Pjs = Kx×Pe =0.5×2.54= 1.27kW
Qjs = Pjs× tgφ=1.27×2.29 = 2.91 kvar
(15)、高压汞灯
Kx = 0.6 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.6×1×1.1 = 0.66kW
Qjs = Pjs× tgφ=0.66×1.02 = 0.67 kvar
(16)、办公区、生活区
Kx=0.5，Cosφ=0.55，tgφ=1.52
Pjs=0.5×20=10kW
Qjs=Pjs×tgφ=10×1.52=15.2kvar
(17)总的计算负荷计算，总箱同期系数取Kx=0.9
总的有功功率Pjs=Kx×ΣPjs=0.9×(26.13×3+42.58×3+49.03×2+3.575×4+3.575×4+1.95×4+1.95×4+1.88×4+0.75×4+1.5×4+0.33×12+0.15×5+3.575×2+1.27×4+0.66×8+10×1)= 357.42kW
总的无功功率 Qjs=Kx×ΣQjs=0.9×(34.75×3+56.63×3+65.21×2+4.973×4+3.65×4+1.99×4+2.6×4+2.25×6+2.28×4+2.28×4+0.34×20+0.15×5+3.65×2+7.58×5+1.35×12+37.96×1))=462 kvar
总的视在功率
Sjs=(Pjs2+Qjs2)1/2=(357.422+4622)1/2=584.12kVA
总的计算电流计算
Ijs=Sjs/(1.732×Ue)=584.12/(1.732×0.38)=887.5A
3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。
(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1Χ30.74/(1.732Χ0.38Χ0.6) = 77.84A
ii)选择导线
选择XV-3×16+2×16 ，直接埋地时其安全载流量为93A。
iii)选择电气设备
选择开关箱内隔离开关为DZ15-100/3 ，其脱扣器整定电流值为Ir = 80A，熔断器RT0-100其最大熔体电流为 IRD = 100A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800/630。
(2)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1Χ50.09/(1.732Χ0.38Χ0.6) = 126.84A
ii)选择导线
选择XV-3×35+2×16 ，直接埋地时其安全载流量为145A。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，熔断器RT0-200其最大熔体电流为 IRD = 200A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800/630。
(3)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×57.68/(1.732×0.38×0.6) = 146.06A
ii)选择导线
选择XV-3×50+2×25 ，直接埋地时其安全载流量为178A。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，熔断器RT0-200其最大熔体电流为 IRD = 200A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800/630。
(4)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×5.5/(1.732×0.38×0.7) = 11.94A
ii)选择导线
选择XV-3×10+2×10 ，直接埋地时其安全载流量为71A。
iii)选择电气设备
选择开关箱内隔离开关为HR5，熔断器RT0-50其最大熔体电流为 IRD = 50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800/630。
(5)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×5.5/(1.732×0.38×0.7) = 11.94A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为Hk1-15/3，，漏电保护器为 DZ15L-100/30。
(6)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.7) = 6.51A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
(7)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.6) = 7.6A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为Hk1-15/3，，漏电保护器为 DZ15L-100/30。
(8)、真空吸水泵开关箱至真空吸水泵导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.8 tgφ = 0.75
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1Χ2.5/(1.732Χ0.38Χ0.8) = 4.75A
ii)选择导线
选择XV-3×1.5+2×1.5 ，直接埋地时其安全载流量为24A。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，熔断器RT0-50其最大熔体电流为 IRD = 50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800/630。
(9)、蛙式夯土机开关箱至蛙式夯土机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.55 tgφ = 1.52
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1Χ1.5/(1.732Χ0.38Χ0.55) = 4.14A
ii)选择导线
选择XV-3×1.5+2×1.5 ，直接埋地时其安全载流量为24A。
iii)选择电气设备
选择开关箱内隔离开关为HR5，熔断器RT0-50其最大熔体电流为 IRD = 50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800/630。
(10)、灰浆搅拌机开关箱至灰浆搅拌机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.55 tgφ = 1.52
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.55) = 8.29A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为Hk1-15/3，，漏电保护器为 DZ15L-100/30。
(11)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×1.1/(1.732×0.38×0.7) = 2.39A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(12)、平板式振动器开关箱至平板式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×0.5/(1.732×0.38×0.7) = 1.09A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(13)、钢筋套丝机开关箱至钢筋切断机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×5.5/(1.732×0.38×0.7) = 11.94A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为Hk1-15/3，，漏电保护器为 DZ15L-100/30。
(14)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.4 tgφ = 2.29
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1Χ2.55/(0.38Χ0.4) = 16.75A
ii)选择导线
选择XV-3×1.5+2×1.5 ，直接埋地时其安全载流量为24A。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，熔断器RT0-50其最大熔体电流为 IRD = 50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800/630。
(15)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1Χ1/(0.22Χ0.7) = 6.49A
ii)选择导线
选择XV-3×95+2×50 ，直接埋地时其安全载流量为255A。
iii)选择电气设备
由于开关控制8台用电器，开关的电流为Ir=6.49×8.00(台数)= 51.95 A。
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，熔断器RT0-200其最大熔体电流为 IRD = 200A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800/630。
(16)、办公区、生活区开关箱至办公区、生活区导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx = 1 Cosφ = 0.5 tgφ = 1.73
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1Χ20/(0.22Χ0.5) = 181.82A
ii)选择导线
选择XV-3×95+2×50 ，直接埋地时其安全载流量为255A。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，熔断器RT0-200其最大熔体电流为 IRD = 200A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800/630。
(17)1号动力分箱进线及进线开关的选择 (塔式起重机、钢筋调直机、钢筋弯曲机、钢筋切断机、木工圆锯、真空吸水泵、蛙式夯土机、灰浆机、插入式振动器、平板式振动器、钢筋套丝机、交流电焊机)
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7×86.8/(1.732×0.38×0.9) = 102.58A
该分箱下最大组线电流Ijs=194.16A
两者中取大值Ijs=194.16A
ii)选择导线
选择XV-3×70+2×35 ，直接埋地时其安全载流量为213A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，熔断器RT0-200其最大熔体电流为 IRD = 200A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800/630。
(18)2号动力分箱进线及进线开关的选择 (塔式起重机、钢筋调直机、钢筋弯曲机钢筋切断机、木工圆锯、真空吸水泵、蛙式夯土机、灰浆机、插入式振动器、平板式振动器、钢筋套丝机、交流电焊机)
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7×86.8/(1.732×0.38×0.9) = 102.58A
该分箱下最大组线电流Ijs=194.16A
两者中取大值Ijs=194.16A
ii)选择导线
选择XV-3×70+2×35 ，直接埋地时其安全载流量为213A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，熔断器RT0-200其最大熔体电流为 IRD = 200A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800/630。
(19)3号动力分箱进线及进线开关的选择 (塔式起重机、钢筋调直机、钢筋弯曲机钢筋切断机、木工圆锯、真空吸水泵、蛙式夯土机、灰浆机、插入式振动器、平板式振动器、交流电焊机)
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7×75.3/(1.732×0.38×0.9) = 88.99A
该分箱下最大组线电流Ijs=167.66A
两者中取大值Ijs=167.66A
ii)选择导线
选择XV-3×70+2×35 ，直接埋地时其安全载流量为213A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，熔断器RT0-200其最大熔体电流为 IRD = 200A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800/630。
(20)4号动力分箱进线及进线开关的选择 (塔式起重机、钢筋调直机、钢筋弯曲机钢筋切断机、木工圆锯、真空吸水泵、蛙式夯土机、灰浆机、插入式振动器、平板式振动器、交流电焊机)
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7×75.3/(1.732×0.38×0.9) = 88.99A
该分箱下最大组线电流Ijs=167.66A
两者中取大值Ijs=167.66A
ii)选择导线
选择XV-3×70+2×35 ，直接埋地时其安全载流量为213A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，熔断器RT0-200其最大熔体电流为 IRD = 200A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800/630。
(21)5号动力分箱进线及进线开关的选择(塔式起重机、塔式起重机、插入式振动器、平板式振动器)
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7Χ66.6/(1.732Χ0.38Χ0.9) = 78.7A
该分箱下最大组线电流Ijs=193.31A
两者中取大值Ijs=193.31A
ii)选择导线
选择XV-3×70+2×35 ，直接埋地时其安全载流量为213A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，熔断器RT0-200其最大熔体电流为 IRD = 200A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800/630。
(22)6号动力分箱进线及进线开关的选择(塔式起重机、塔式起重机、插入式振动器)
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7Χ50.8/(1.732Χ0.38Χ0.9) = 60.03A
该分箱下最大组线电流Ijs=147.13A
两者中取大值Ijs=147.13A
ii)选择导线
选择XV-3×70+2×35 ，直接埋地时其安全载流量为213A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，熔断器RT0-200其最大熔体电流为 IRD = 200A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800/630。
(23)7号照明分箱进线及进线开关的选择
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7Χ21/(1.732Χ0.38Χ0.9) = 24.82A
该分箱下最大组线电流Ijs=200.00A
两者中取大值Ijs=200.00A
ii)选择导线
选择XV-3×70+2×35 ，直接埋地时其安全载流量为213A。
iii)选择电气设备
选择分配箱内开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A，熔断器RT0-400其最大熔体电流为 IRD = 400A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 ZBM1-800/630。
(24)干线导线截面及出线开关的选择
i) 计算电流：
按导线安全载流量：
Kx = 0.7 ，Cosφ = 0.9
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.7×462.6/(1.732×0.38×0.9) = 546.68 A
该干线下最大的分配箱电流Ijs=194.16A
由于该干线下有多个分配箱，所以最大电流需要乘以1.1的系数
选择的电流Ijs=546.68×1.1=601.35A
4、 选择总箱的进线截面及进线开关:
根据最大的干线电流和前面第2部分计算的电流，两者中取大值，Ijs=887.5A。
(1)查表得空气明敷/架空线路为铜线YJV222(3x185+2x90)，其安全载流量为940A，能够满足使用要求。由于由供电箱至动力总箱距离短，可不校核电压降的选择。
(2)选择总进线开关：DZ20-1250/4 ，其脱扣器整定电流值为Ir = 1250A。
(3)选择总箱中漏电保护器：ZBM1-1000/900 。
(4)选择总箱中熔断器:RT0-1000其最大熔体电流为 IRD = 1000A，可根据实际电流的2.5倍选择额定电流较小的熔丝。
5、选择变压器:
根据计算的总的视在功率与最大干线功率（以单个开关箱的最大功率逐级计算选择）现场安装630kVA箱式变压器，它的容量为630kVA>584.12kVA能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。
第五章、绘制临时供电施工图
对于PE线的说明:根据规范《施工现场临时用电安全技术规范》（JGJ 46-2012）5.1.8的要求，PE线所用材质与相线、工作零线（N线）相同时，其最小截面应符合下表的规定：

第六章、安全用电技术措施
安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容：
1、安全用电技术措施
（1）、保护接地
是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于4Ω），就可减少触电事故发生。但是在TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地电阻不大于4Ω。
（2）、保护接零
在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，即TN系统，TN系统包括TN-C、TN-C-S、TN-S三种类型。本工程采用TN-S系统。
TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。
施工时应注意：除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，因为线路末端的漏电保护器动作，会使前级漏电保护器动作。
必须注意：当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不允得对一部分设备采取保护接地，对另一部分采取保护接零。因为在同一系统中，如果有的设备采取接地，有的设备采取接零，则当采取接地的设备发生碰壳时，零线电位将升高，而使所有接零的设备外壳都带上危险的电压。
（3）、设置漏电保护器
1）施工现场的总配电箱至开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。
2）开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。
3）漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧，不得用于启动电器设备的操作。
4）漏电保护器的选择应符合先行国家标准《剩余电流动作保护器的一般要求》GB 6829和《漏电保护器安全和运行的要求》GB 13955的规定，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。
5）总配箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。
6）总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。
7）配电箱、开关箱中的漏电保护器宜选用无辅助电源型（电磁式）产品，或选用辅助电源故障时能自动断开的辅
