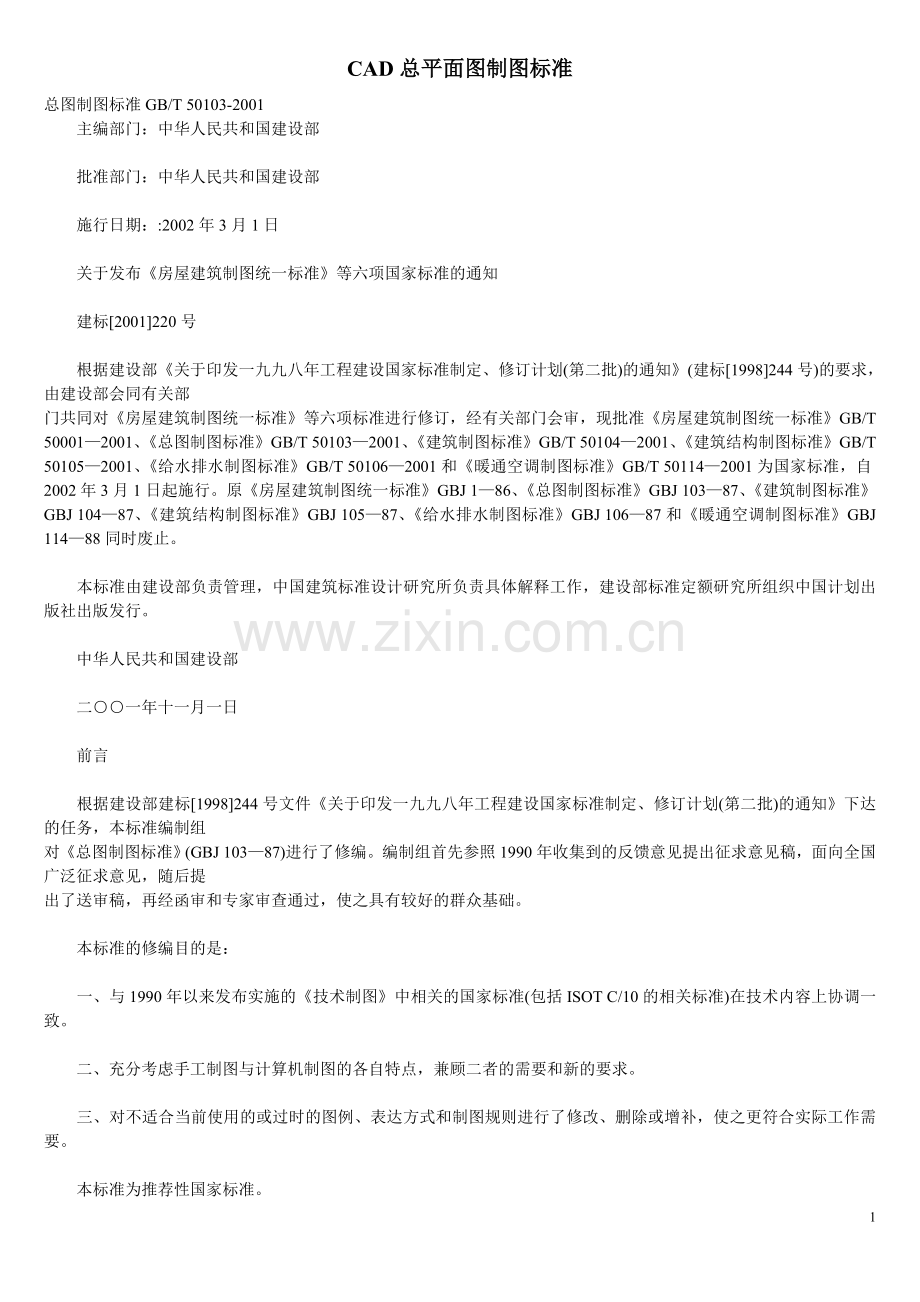

CAD总平面图制图标准
总图制图标准GB/T 50103-2001
　　主编部门：中华人民共和国建设部

　　批准部门：中华人民共和国建设部

　　施行日期：:2002年3月1日

　　关于发布《房屋建筑制图统一标准》等六项国家标准的通知

　　建标[2001]220号

　　根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》(建标[1998]244号)的要求，由建设部会同有关部
门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》GB/T 50001—2001、《总图制图标准》GB/T 50103—2001、《建筑制图标准》GB/T 50104—2001、《建筑结构制图标准》GB/T 50105—2001、《给水排水制图标准》GB/T 50106—2001和《暖通空调制图标准》GB/T 50114—2001为国家标准，自2002年3月1日起施行。原《房屋建筑制图统一标准》GBJ 1—86、《总图制图标准》GBJ 103—87、《建筑制图标准》GBJ 104—87、《建筑结构制图标准》GBJ 105—87、《给水排水制图标准》GBJ 106—87和《暖通空调制图标准》GBJ 114—88同时废止。

　　本标准由建设部负责管理，中国建筑标准设计研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。

　　中华人民共和国建设部

　　二○○一年十一月一日

　　前言

　　根据建设部建标[1998]244号文件《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》下达的任务，本标准编制组
对《总图制图标准》(GBJ 103—87)进行了修编。编制组首先参照1990年收集到的反馈意见提出征求意见稿，面向全国广泛征求意见，随后提
出了送审稿，再经函审和专家审查通过，使之具有较好的群众基础。

　　本标准的修编目的是：

　　一、与1990年以来发布实施的《技术制图》中相关的国家标准(包括ISOT C/10的相关标准)在技术内容上协调一致。

　　二、充分考虑手工制图与计算机制图的各自特点，兼顾二者的需要和新的要求。

　　三、对不适合当前使用的或过时的图例、表达方式和制图规则进行了修改、删除或增补，使之更符合实际工作需要。

　　本标准为推荐性国家标准。

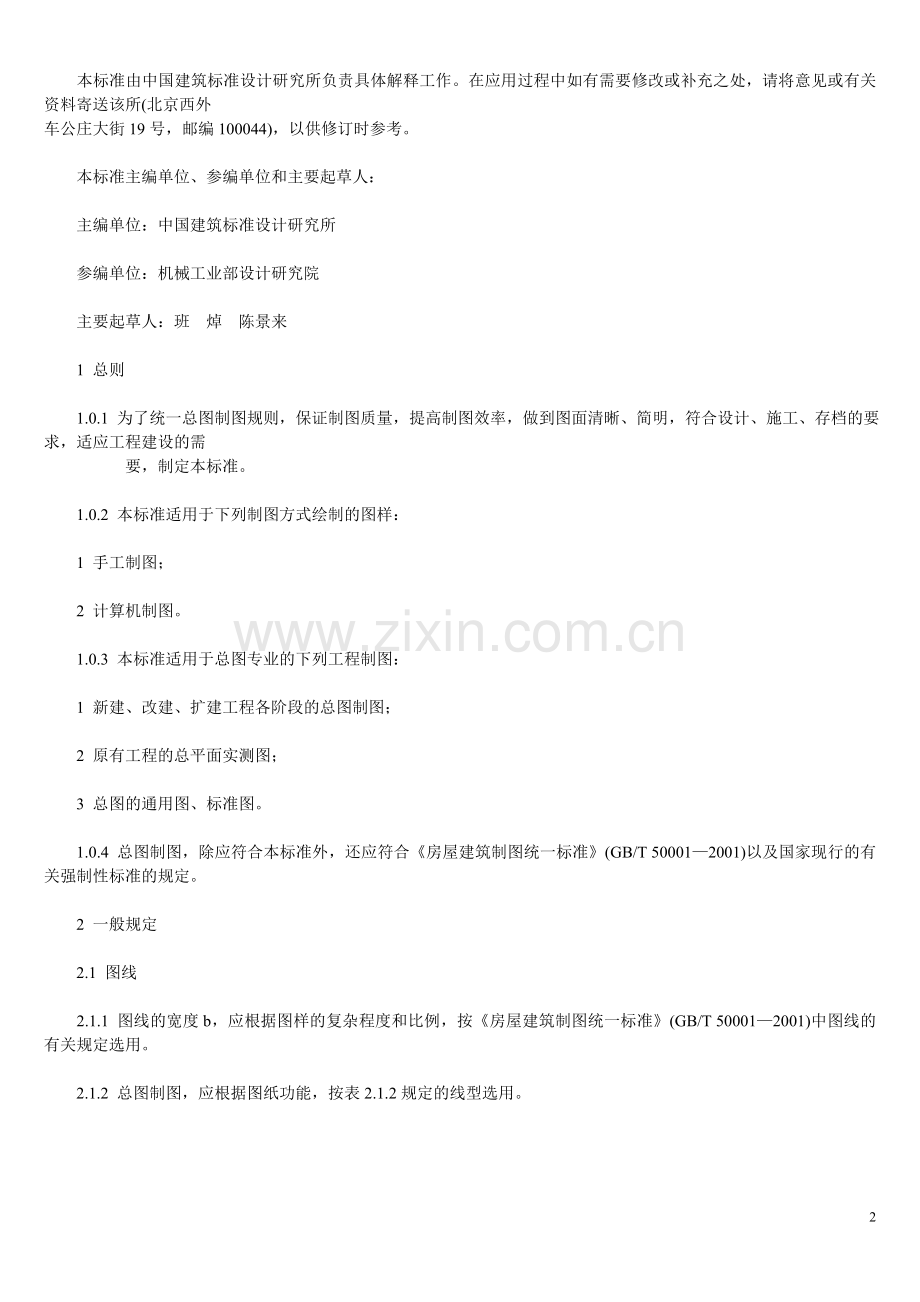

　　本标准由中国建筑标准设计研究所负责具体解释工作。在应用过程中如有需要修改或补充之处，请将意见或有关资料寄送该所(北京西外
车公庄大街19号，邮编100044)，以供修订时参考。

　　本标准主编单位、参编单位和主要起草人：

　　主编单位：中国建筑标准设计研究所

　　参编单位：机械工业部设计研究院

　　主要起草人：班　焯　陈景来

　　1 总则

　　1.0.1 为了统一总图制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需
　　　　　要，制定本标准。

　　1.0.2 本标准适用于下列制图方式绘制的图样：

　　1 手工制图；

　　2 计算机制图。

　　1.0.3 本标准适用于总图专业的下列工程制图：

　　1 新建、改建、扩建工程各阶段的总图制图；

　　2 原有工程的总平面实测图；

　　3 总图的通用图、标准图。

　　1.0.4 总图制图，除应符合本标准外，还应符合《房屋建筑制图统一标准》(GB/T 50001—2001)以及国家现行的有关强制性标准的规定。

　　2 一般规定

　　2.1 图线

　　2.1.1 图线的宽度b，应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》(GB/T 50001—2001)中图线的有关规定选用。

　　2.1.2 总图制图，应根据图纸功能，按表2.1.2规定的线型选用。

　　2.2 比例

　　2.2.1 总图制图采用的比例，宜符合表2.2.1的规定。

2.2.2 一个图样宜选用一种比例，铁路、道路、土方等的纵断面图，可在水平方向和垂直方向选用不同比例。

　　2.3 计量单位

　　2.3.1 总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以“0”补齐。详图宜以毫米为单位，如不以毫米
　　　　　为单位，应另加说明。

　　2.3.2 建筑物、构筑物、铁路、道路方位角(或方向角)和铁路、道路转向角的度数，宜注写到“秒”，特殊情况，应另加说明。

　　2.3.3 铁路纵坡度宜以千分计，道路纵坡度、场地平整坡度、排水沟沟底纵坡度宜以百分计，并应取至小数点后一位，不足时以“0”补
　　　　　齐。

　　2.4 坐标注法

　　2.4.1 总图应按上北下南方向绘制。根据场地形状或布局，可向左或右偏转，但不宜超过45°。总图中应绘制指北针或风玫瑰图(图
　　　　　2.4.1)。

　　2.4.2 坐标网格应以细实线表示。测量坐标网应画成交叉十字线，坐标代号宜用“X、Y”表示；建筑坐标网应画成网格通线，坐标代号宜
　　　　　用“A、B”表示(图2.4.1)。坐标值为负数时，应注“-”号，为正数时，“+”号可省略。

　　2.4.3 总平面图上有测量和建筑两种坐标系统时，应在附注中注明两种坐标系统的换算公式。

　　2.4.4 表示建筑物、构筑物位置的坐标，宜注其三个角的坐标，如建筑物、构筑物与坐标轴线平行，可注其对角坐标。

　　2.4.5 在一张图上，主要建筑物、构筑物用坐标定位时，较小的建筑物、构筑物也可用相对尺寸定位。

　　2.4.6 建筑物、构筑物、铁路、道路、管线等应标注下列部位的坐标或定位尺寸：

　　1 建筑物、构筑物的定位轴线(或外墙面)或其交点；

　　2 圆形建筑物、构筑物的中心；

　　3 皮带走廊的中线或其交点；

　　4 铁路道岔的理论中心，铁路、道路的中线或转折点；

　　5 管线(包括管沟、管架或管桥)的中线或其交点；

　　6 挡土墙墙顶外边缘线或转折点。

　　2.4.7 坐标宜直接标注在图上，如图面无足够位置，也可列表标注。

　　2.4.8 在一张图上，如坐标数字的位数太多时，可将前面相同的位数省略，其省略位数应在附注中加以说明。
2.5 标高注法

　　2.5.1 应以含有±0.00标高的平面作为总图平面。

　　2.5.2 总图中标注的标高应为绝对标高，如标注相对标高，则应注明相对标高与绝对标高的换算关系。

　　2.5.3 建筑物、构筑物、铁路、道路、管沟等应按以下规定标注有关部位的标高:

　　1 建筑物室内地坪，标注建筑图中±0.00处的标高，对不同高度的地坪，分别标注其标高(图2.5.2a)。

　　2 建筑物室外散水，标注建筑物四周转角或两对角的散水坡脚处的标高；

　　3 构筑物标注其有代表性的标高，并用文字注明标高所指的位置(图2.5.2b)；

　　4 铁路标注轨顶标高；

　　5 道路标注路面中心交点及变坡点的标高；

　　6 挡土墙标注墙顶和墙趾标高，路堤、边坡标注坡顶和坡脚标高，排水沟标注沟顶和沟底标高；

　　7 场地平整标注其控制位置标高，铺砌场地标注其铺砌面标高。

　　2.5.4 标高符号应按《房屋建筑制图统一标准》(GB/T 50001—2001)中“标高”一节的有关规定标注。

　　2.6 名称和编号

　　2.6.1 总图上的建筑物、构筑物应注写名称，名称宜直接标注在图上。当图样比例小或图面无足够位置时，也可编号列表编注在图内。当
　　　　　图形过小时，可标注在图形外侧附近处。

　　2.6.2 总图上的铁路线路、铁路道岔、铁路及道路曲线转折点等，均应进行编号。

　　2.6.3 铁路线路编号应符合下列规定：

　　1 车站站线由站房向外顺序编号，正线用罗马字表示，站线用阿拉伯数字表示；

　　2 厂内铁路按图面布置有次序地排列，用阿拉伯数字编号；

　　3 露天采矿场铁路按开采顺序编号，干线用罗马字表示，支线用阿拉伯数字表示。

　　2.6.4 铁路道岔编号应符合下列规定：

　　1 道岔用阿拉伯数字编号；

　　2 车站道岔由站外向站内顺序编号，一端为奇数，另一端为偶数。当编里程时，里程来向端为奇数，里程去向端为偶数。不编里程时，左
　　　端为奇数，右端为偶数。

　　2.6.5 道路编号应符合下列规定:

　　1 厂矿道路用阿拉伯数字，外加圆圈(如①、②……)顺序编号；

　　2 引道用上述数字后加1、-2(如①-1、②-2……)编号。

　　2.6.6 厂矿铁路、道路的曲线转折点，应用代号JD后加阿拉伯数字(如JD1、JD2……)顺序编号。

　　2.6.7 一个工程中，整套总图图纸所注写的场地、建筑物、构筑物、铁路、道路等的名称应统一，各设计阶段的上述名称和编号应一致。
3 图例

　　3.0.1 总平面图例应符合表3.0.1的规定。

　　 3.0.2 道路与铁路图例应符合表3.0.2的规定。

　　3.0.3 管线与绿化图例应符合表3.0.3的规定。

　　本标准用词说明

　　1 为便于在执行本标准条文时区别对待，对要求严格程度不同的用词，说明如下：

　　1)表示很严格，非这样做不可的用词：

　　正面词采用“必须”；

　　反面词采用“严禁”。

　　2)表示严格，在正常情况下均应这样做的用词：

　　正面词采用“应”；

　　反面词采用“不应”或“不得”。

　　3)表示允许稍有选择，在条件许可时首先应这样做的用词：

　　正面词采用“宜”；

　　反面词采用“不宜”；

　　表示有选择，在一定条件下可以这样做的用词，采用“可”。

　　2 本标准中指明应按其他有关标准执行时，写法为“应符合……的规定”或“应按……执行”。
