锚杆设计要求

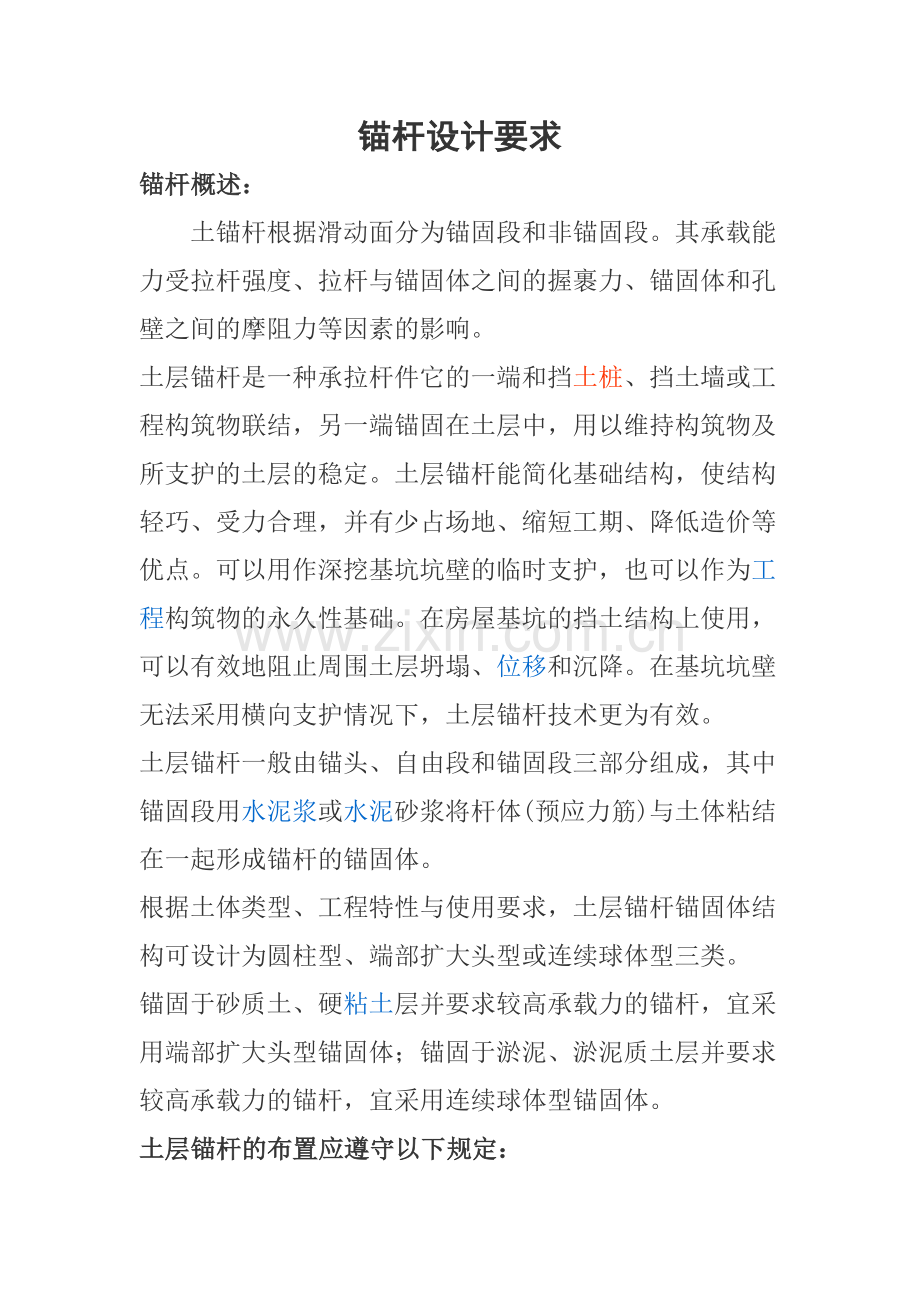

锚杆概述：
土锚杆根据滑动面分为锚固段和非锚固段。其承载能力受拉杆强度、拉杆与锚固体之间的握裹力、锚固体和孔壁之间的摩阻力等因素的影响。
土层锚杆是一种承拉杆件它的一端和挡土桩、挡土墙或工程构筑物联结，另一端锚固在土层中，用以维持构筑物及所支护的土层的稳定。土层锚杆能简化基础结构，使结构轻巧、受力合理，并有少占场地、缩短工期、降低造价等优点。可以用作深挖基坑坑壁的临时支护，也可以作为工程构筑物的永久性基础。在房屋基坑的挡土结构上使用，可以有效地阻止周围土层坍塌、位移和沉降。在基坑坑壁无法采用横向支护情况下，土层锚杆技术更为有效。
土层锚杆一般由锚头、自由段和锚固段三部分组成，其中锚固段用水泥浆或水泥砂浆将杆体(预应力筋)与土体粘结在一起形成锚杆的锚固体。
根据土体类型、工程特性与使用要求，土层锚杆锚固体结构可设计为圆柱型、端部扩大头型或连续球体型三类。
锚固于砂质土、硬粘土层并要求较高承载力的锚杆，宜采用端部扩大头型锚固体；锚固于淤泥、淤泥质土层并要求较高承载力的锚杆，宜采用连续球体型锚固体。　　　　
土层锚杆的布置应遵守以下规定：

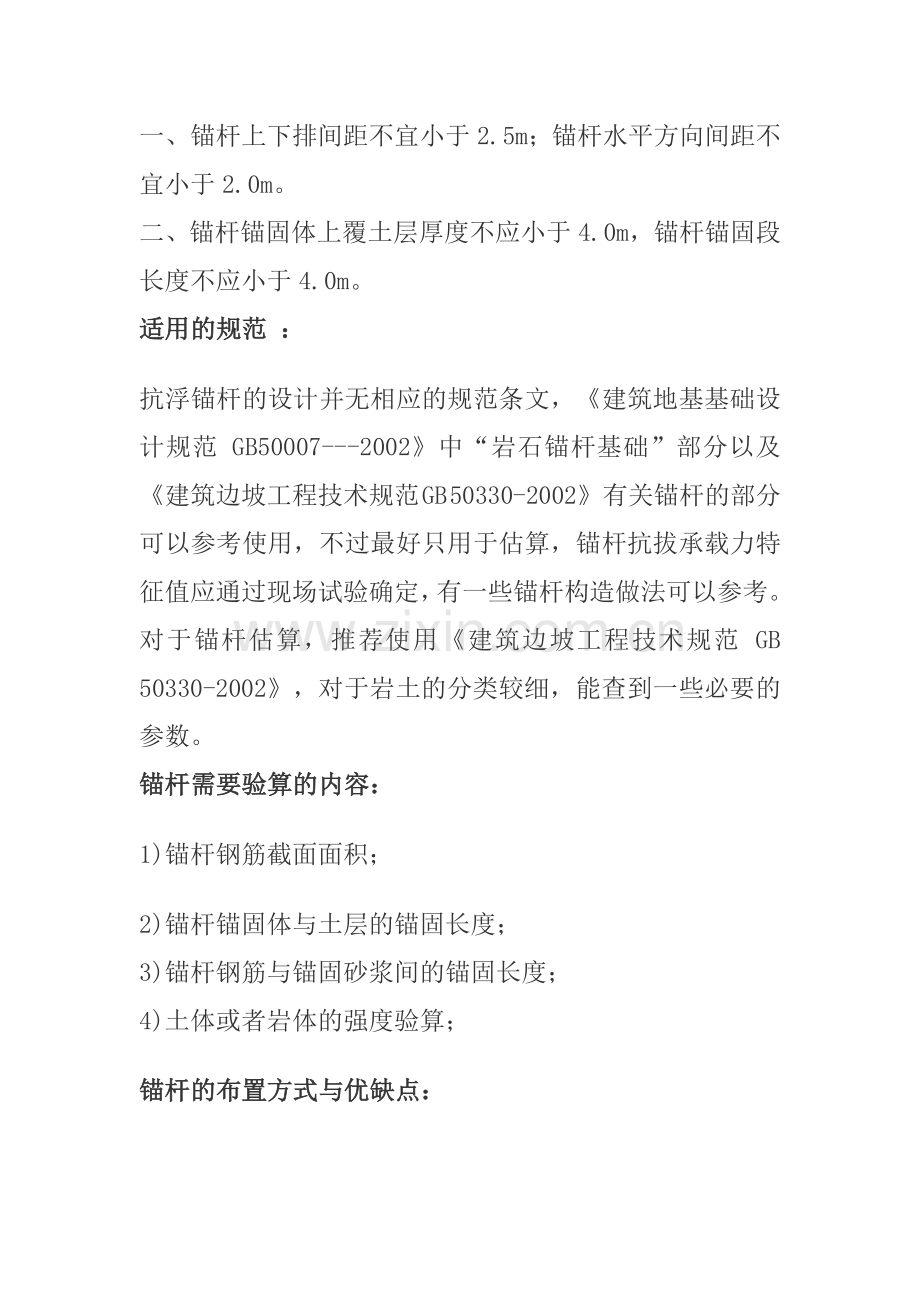

一、锚杆上下排间距不宜小于2.5m；锚杆水平方向间距不宜小于2.0m。
二、锚杆锚固体上覆土层厚度不应小于4.0m，锚杆锚固段长度不应小于4.0m。
适用的规范 ：
抗浮锚杆的设计并无相应的规范条文，《建筑地基基础设计规范 GB50007---2002》中“岩石锚杆基础”部分以及《建筑边坡工程技术规范 GB 50330-2002》有关锚杆的部分可以参考使用，不过最好只用于估算，锚杆抗拔承载力特征值应通过现场试验确定，有一些锚杆构造做法可以参考。对于锚杆估算，推荐使用《建筑边坡工程技术规范 GB 50330-2002》，对于岩土的分类较细，能查到一些必要的参数。
锚杆需要验算的内容：
1)锚杆钢筋截面面积；
2)锚杆锚固体与土层的锚固长度；
3)锚杆钢筋与锚固砂浆间的锚固长度；
4)土体或者岩体的强度验算；
锚杆的布置方式与优缺点：
1) 集中点状布置，一般布置在柱下；优点：可以充分利用上部结构传来的竖向力来平衡掉一部分水浮力；由于锚杆布置集中，对于地下室底板下的外防水施工也比较方便；对于个别锚杆承载力不足的情况，由于有较多的锚杆分担，有很强的抵抗力。缺点：要求锚固于坚硬岩体中，不适用于软岩与土体，破坏往往是锚固岩体的破坏；由于局部锚杆较密，锚杆施工不方便；地下室底板梁板配筋较大。
2) 集中线状布置，一般布置于地下室底板梁下；优点：由于锚杆布置相对集中，对于地下室底板下的外防水施工也比较方便；对于个别锚杆承载力不足的情况，由于有较多的锚杆分担，有较强的抵抗力。缺点：不能充分利用上部结构传来的竖向力来平衡掉一部分水浮力（个人认为考虑的话偏于不安全，对于跨高比小于6的底板梁，可以适当考虑上部结构传来的竖向力来平衡掉一部分水浮力），要求锚固于较硬岩体中，不适用于软岩与土体；地下室底板板配筋较大。
3) 面状均匀布置，在地下室底板下均匀布置；优点：适用于所有土体和岩体；地下室底板梁板配筋较小。缺点：不能充分利用上部结构传来的竖向力来平衡掉一部分水浮力（个人认为考虑的话偏于不安全）；对于个别锚杆承载力不足的情况，由于能分担的锚杆较少，此情况抵抗力差；由于锚杆布置相对分散，对于地下室底板下的外防水施工比较麻烦。
4) 集中点状布置推荐用于坚硬岩；集中线状布置推荐用于坚硬岩与较硬岩；面状均匀布置推荐用于所有情况；
注意事项：
1) 集中点状布置，抗浮锚杆与岩石锚杆基础结合为优，需注意柱底弯矩对锚杆拉力的影响，特别是柱底弯矩较大的时候；
2) 参考《建筑边坡工程技术规范 GB 50330-2002》，应选用永久性锚杆部分内容；
3) 岩石情况（坚硬岩、较硬岩、较软岩、软岩、极软岩）应准确区分，可参考《建筑边坡工程技术规范 GB 50330-2002》表7.2.3-1注4；
4) 锚杆抗拔承载力特征值应通过现场试验确定，可参考《建筑边坡工程技术规范 GB 50330-2002》附录C；
5) 抗浮设计水位的确定应合理可靠，一般应由地质勘测单位提供，比较可靠和有说服力，应设置水位观测井，对于超出抗浮设计水位的情况应有应对措施；
6) 锚杆抗拔承载力特征值现场试验时由于一般为单根锚杆加载，未考虑锚杆间距影响，特别是锚杆间距较为密集时的情况；当单根锚杆影响范围内的土体自重大于锚杆拉力时，可以不考虑锚杆间距影响；
7) 由于锚杆钢筋会穿过底板外防水，锚杆钢筋应有防水措施；
8) 锚杆锚固体与（岩）土层的锚固长度应取有效锚固长度，由于基坑开挖会对底板下土体有一定扰动，特别是采用爆破开挖的基坑，一般要加300-500MM。
