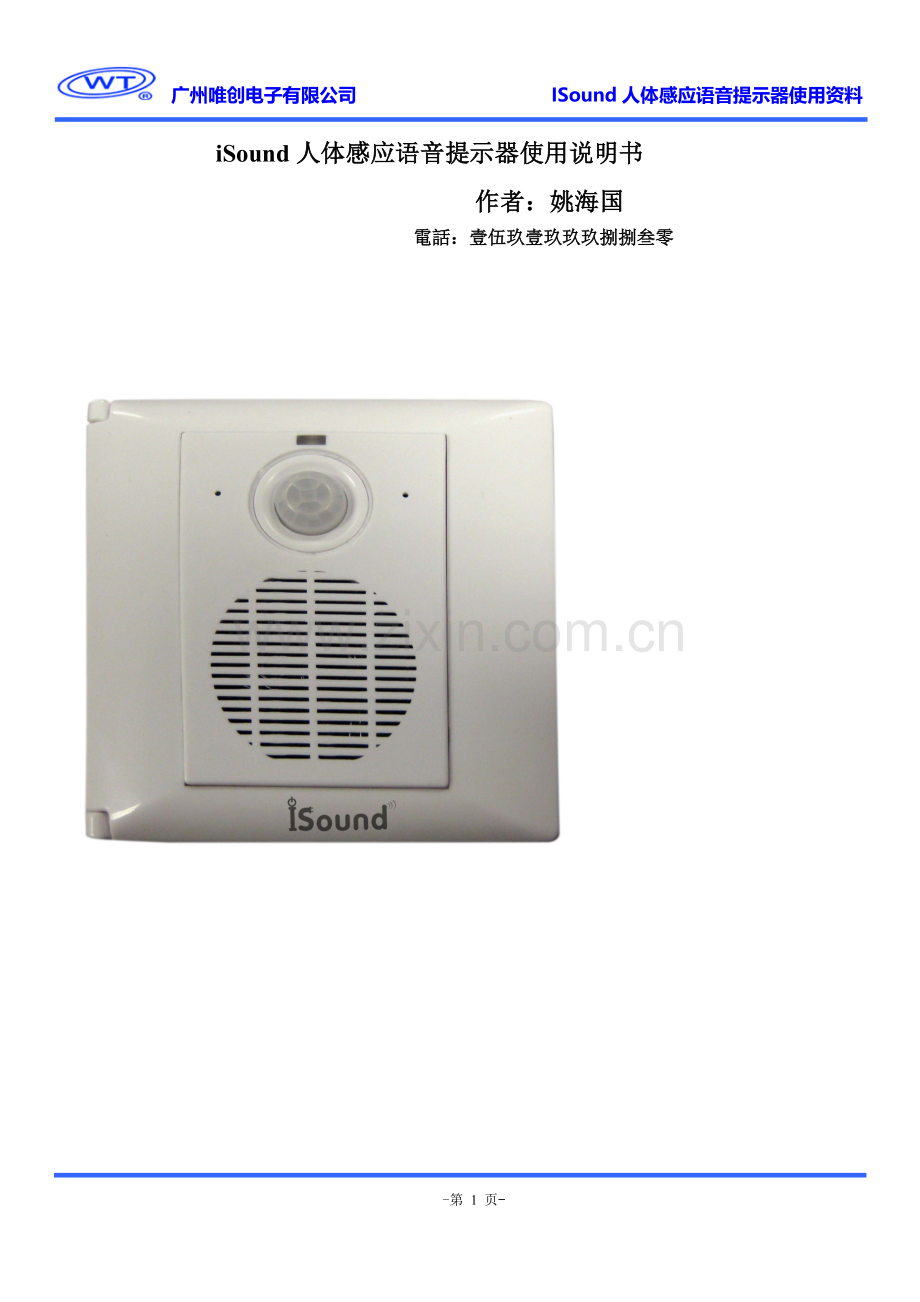

广州唯创电子有限公司 ISound人体感应语音提示器使用资料
iSound人体感应语音提示器使用说明书
作者：姚海国
電話：壹伍玖壹玖玖玖捌捌叁零
一、 产品特点
Ø 支持的WAV和MP3音频格式播放，音质优美；*注1
Ø 语音更新方便，用户可通过上位机更新语音或从U盘和SD卡拷贝到内部FLASH；*注2
Ø 支持外挂最大 64M SPI Flash 作为存储语音的载体，语音长度可达 2000 多秒；
Ø 最多可支持 3328 段语音；
Ø 90度～120度扇面，4米人体感应距离；
Ø 宽电压范围AC 100～250V
注1：型号：WT01i042016只支持WAV音频文件，
型号：WT01i045016支持8~320Kbps MP3音频文件。
注1：型号：WT01i042016只支持通过下载器连接电脑更新语音，
型号：WT01i045016支持从U盘或SD卡拷贝到内部FASH。
二、 产品应用
本产品并不是一个简单的语音提示器，而是一个具有智能人体感应，并带电源控制功能的智能人体感应语音提示器。不仅带有语音提示功能，还具有电源控制功能，在播放语音提示语的同时还控制设备电源的打开和关闭。采用人体感应触发方式，具有感应角度大、触发灵敏等特点。智能触发，无需手动操作。适合用于楼梯灯、通道灯光控制、迎宾门等场合。
三、 产品规格
工作电压： AC 100～250V/50～60Hz
待机电流： ≤3.5mA
播放语音功耗： ≤2W
负载： ≤100W（阻性负载）
FLASH容量： 标配16Mbit FLASH（可定制4～64Mbit）
人体感应角度： 90～120度
人体感应距离： 4米内
使用环境： 仅限于室内使用，相对湿度小于95%
产品入墙部分尺寸： 86mm*86mm*28mm
产品墙外部分尺寸： 86mm*86mm*15mm
LED指示灯
四、 功能面板
TF卡接口*注2
语音下载接口/USB接口*注1
注1：语音下载接口/USB接口，
在WT01i042016上是一个语音下载接口，不是USB接口，须通过专用的下载器连接到电脑上更新语音。
在WT01i045016上是USB接口，可以连接U盘，从U盘拷贝语音到内部FLASH。
注2：WT01i042016不支持TF卡，WT01i045016支持TF卡。
五、 FLASH容量与语音长度关系
适用于WT01i042016的WAV音频文件
表内数据是在语音为6K采样率时计算所得出来的。
Flash容量
4M
8M
16M
32M
64M
语音时间
100秒
200秒
500秒
1000秒
2000秒
WT01i045016支持8～320Kbps码率的MP3音频文件，语音的时间长度和码率有关。码率越低文件越小。注意语音文件总大小不能大于内部FLASH的容量。内部FLASH存储器存满了就停止拷贝。注意单位换算，平时我们常用的单位1MB=8Mbit。
标配16Mbit FLASH（可定制4～64Mbit）
六、 操作说明
1. A/B模式选择：
A模式为循环触发模式，B模式为单曲触发。按下M1键切换到A模式,，按下M2键切换到B模式, 。LED红色指示灯亮2秒表示模式切换成功。
2. 音量调节与上一曲/下一曲
音量加与上一曲复用一个按键，音量减与下一曲复用一个按键：平时默认为上一曲和下一曲功能键，短按有效，LED红色指示灯闪烁一次，表示有效触发，成功切换播放当前的上一曲语音或下一曲语音。
长按3秒上一曲或下一曲键，进入音量调节模式，此时短按是音量加或音量减，其中LED红色指示灯以500ms为周期闪烁，超过5S没操作则退出音量调节模式。总共有8个音量级。
3. 人体感应触发
人体感应触发只有在无其他操作时才有效。人体感应触发时，红色指示灯闪烁一次，作为指示。然后打开继电器，等待100ms后播放语音。在播放语音过程中，触发无效。放音过程中绿色LED指示灯长亮，播放完后，熄灭。语音播放完后，2分钟电源输出仍然有效。其中在这2分钟内，红色LED指示灯以1S周期闪烁；若2分钟内有语音触发，则计时清零，红色LED不再闪烁，继电器保持工作状态不变，若2分钟内无触发操作，继电器关闭。
人体感应优先级别最低，无论什么时候都可以被其他按键打断，当其他四个按键打断后，人体感应的功能不再有效，继电器立刻断开电源输出。例如：人体感应触发，在播放过程中，如果上一曲或下一曲触发了，继电器关闭，语音重播，播放完后，不会有LED指示灯闪烁指示。长按上一曲或下一曲键进入调节音量模式后，在等待音量操作的5S内，人体感应触发也无效。
注意：上电后默认为最大音量，B模式，播放第一个语音（00H地址的语音）。重新上电后所有设置恢复到默认值。
七、 下载语音
注意；WT01i042016的语音下载接口不是标准的USB接口，不能直接连接电脑的USB接口。WT01i042016的语音下载的详细操作请查阅资料“ISound语音下载操作说明”。
WT01i045016语音更新可从U盘或TF卡拷贝到内部FLASH。
WT01i045016语音更新操作步骤：
1. 把制作好的语音内容放到U盘或TF卡里的根目录。存储器内只能放置要更新的语音内容，不能放置其他文件。
2. 把U盘或TF卡插到ISound的接口上。
3. 同时长按M1键和M2键3秒，LED红色指示灯闪烁，开始拷贝语音内容，拷贝完毕LED红色指示灯停止闪烁。
八、 安装说明
本产品可使用的接线盒是“86”型，尺寸为86mm*86mm*30mm。
电源输出端
电源输入端
把电源输入端的L和N接上电源。可接AC 100～250V/50～60Hz.。
把电源输出端的L和N接上负载。输出的电源电压和电源输入端的电压一致。
右边的+和－的接线端暂时不使用。
安装注意事项：
1. 严禁带电操作。
2. 必须严格按照安装说明接线。
3. 所接负载不能超过额定功率。
九、 历史记录
版本
日期
描述
V1.0
2011-12-16
原始版本
V1.1
2011-12-20
增加了重新上电所有设置恢复到默认值的描述
V1.2
2011-12-21
增加功耗参数、修正了尺寸描述
-第 6
页-
