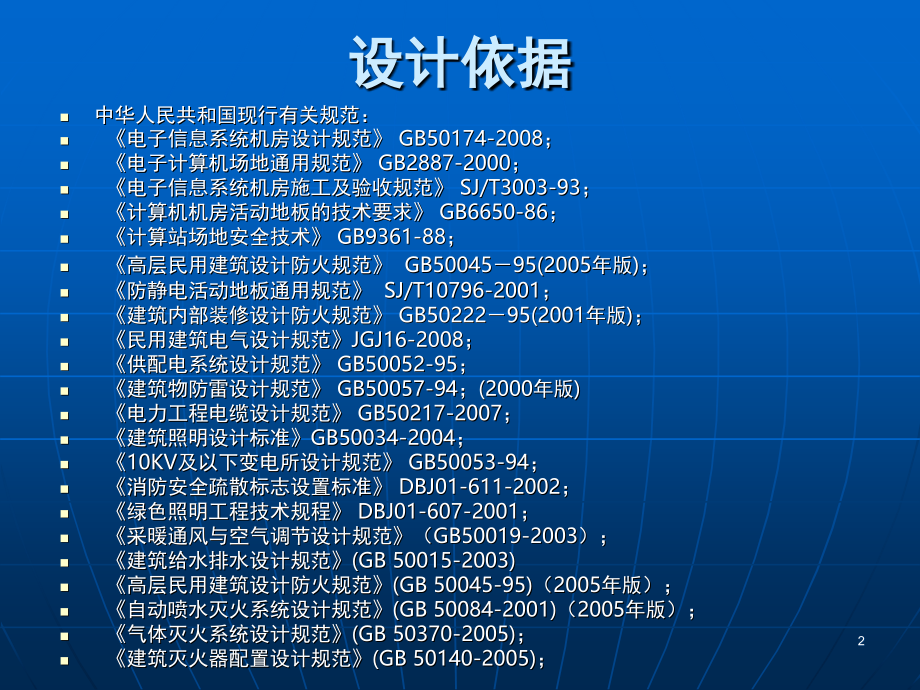

1、,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,办公楼,5A,智能化设计书,1,设计依据,中华人民共和国现行有关规范:,电子信息系统机房设计规范,GB50174-2008,;,电子计算机场地通用规范,GB2887-2000,;,电子信息系统机房施工及验收规范,SJ/T3003-93,;,计算机机房活动地板的技术要求,GB6650-86,;,计算站场地安全技术,GB9361-88,;,高层民用建筑设计防火规范,GB50045,95(2005,年版,),;,防静电活动地板通用规范,SJ/T10796-2001,;,建筑内部装修设计防火规范,GB50222,
2、95(2001,年版,),;,民用建筑电气设计规范,JGJ16-2008,;,供配电系统设计规范,GB50052-95,;,建筑物防雷设计规范,GB50057-94,;,(2000,年版,),电力工程电缆设计规范,GB50217-2007,;,建筑照明设计标准,GB50034-2004,;,10KV,及以下变电所设计规范,GB50053-94,;,消防安全疏散标志设置标准,DBJ01-611-2002,;,绿色照明工程技术规程,DBJ01-607-2001,;,采暖通风与空气调节设计规范,(,GB50019-2003,);,建筑给水排水设计规范,(GB 50015-2003),高层民用建筑设计
3、防火规范,(GB 50045-95),(,2005,年版);,自动喷水灭火系统设计规范,(GB 50084-2001),(,2005,年版);,气体灭火系统设计规范,(GB 50370-2005),;,建筑灭火器配置设计规范,(GB 50140-2005),;,2,综合布线系统工程设计规范,GB50311-2007,;,视频安防监控系统工程设计规范,GB50395-2007,;,智能建筑设计标准,GB/T50314-2006,;,火灾自动报警系统设计规范,GB50116-98,;,建筑智能化系统设计技术规程,DBJ01-615-2003,;,工业企业通信接地设计规范,GBJ79-85,;,洁净
4、气体灭火系统设计、施工及验收规范,DBJ01-75-2003,;,固定灭火系统驱动、控制装置通用技术条件,(,GA61-2002,);,民用建筑电气设计规范,JGJ/T16-92,;,高层民用建筑设计防火规范,GB50045-95,;(,2005,年版),建筑与建筑群综合布线系统工程设计规范,GB/T 50311-2000,;,建筑与建筑群综合布线系统工程验收规范,(,GB/T 50312-2000,),智能建筑设计标准,GB/T 50314-2000,;,建筑物电子信息系统防雷技术规范,GB50343-2004,;,民用闭路监视电视系统工程技术规范,GB50198-94,;,有线电视系统工程
5、技术规范,GB50200-94,;,安全防范工程技术规范,GB50348-2004,;,建筑防火封堵应用技术规程,CECS 154:2003,;,智能建筑工程质量验收规范,(,GB 50339-2003,),建筑工程施工质量验收统一标准,GB50300,建筑电气安装工程施工质量验收规范,GB50306,采暖、通风与空气调节设计规范,(,GBJ19-87,),2001,年版,其它有关国家及地方的现行规程,规范及标准;,3,楼宇智能化系统架构,综合布线系统,智能化系统工程,信息通信系统,建筑设备监控系统,安全防范系统,火灾自动报警消防联动系统,写字楼自用系统,卫星及有线电视系统,手机信号增强,电话
6、通信系统,计算机网络系统,楼宇设备自控系统,视频安防监控系统,出入口控制系统,智能灯光控制系统,保安无线对讲系统,智能会议系统,智能化系统集成,电源与接地,机房系统,入侵报警系统,电子巡查系统,停车场管理系统,一卡通系统,多媒体信息发布,能耗计量系统,4,智能化系统组成,本方案包括以下内容(,18,个子系统),:,计算机网络系统(含无线网络系统),电话语音通信系统,综合布线系统,卫星及有线电视系统,手机信号增强系统,机房工程,视频安防监控系统,入侵报警系统,电子巡查系统,出入口控制系统,停车场管理系统,安保无线兑奖系统,建筑设备监控系统,能耗计量系统,智能照明控制系统,多媒体信息发布系统,一卡
7、通管理系统,智能会议系统,5,1,计算机网络系统,2,语音通信系统,3.,综合布线系统,4,卫星及有线电视系统,5,手机信号覆盖系统,6,机房工程,综合信息系统内容,6,应用服务器,Internet,管理员,路由器,防火墙,B,1F,1,F,14,F,中心机房,核心交换机,6,芯多模室外光缆,楼层交换机,13,F,终端用户,网络结构示意图,终端用户,楼层交换机,10G,100/1000M,100/1000M,1.,计算机网络系统,整个网络采用,2,层结构,核心层在地下,1,层机房,接入层在楼层竖井,万兆骨干、千兆接入。,7,西侧弱电间,东侧弱电间,数据机房,Firewall+IPS,万兆光纤,
8、千兆双绞线,14,楼层,2-4,楼层,1,楼层,核心交换机,S7510E,负载均衡,S7503E-S+LB,移动、新联通、电信,楼层接入交换机,S5120-EI,服务器,Application Server,路由器,MSR50-40,无线控制器,WX5004,无线,AP,WA2620,办公楼网络拓扑图,选择其一,入口采用冗余备份方式,采用负载均衡技术实现链路管理,提高数据处理能力、扩展带宽。,2,台万兆核心交换机,采用,IRF,架构,形成联合设备,提高交换能力,可靠性。,8,办公楼,办公区域网络结构图,CRC ISP,CNC ISP,WAN,分支机构,1,分支机构,n,14,层,13,层,2-
9、12,层,1,层,接入层 交换机,Catalyst 4503,核心层 交换机,Catalyst 6509E,(,FW,防火墙模块和,NAM,模块),网管服务器和终端,接入层 交换机,Catalyst 3750 POE,链路负载均衡器,Internet,接入 路由器,Cisco2811,广域网专线路由器,Cisco7206VXR,E1,E1,GE,GE,GE,双,10GE,上联到核心交换机,10GE,FE,FE,GE,GE,GE,GE,说明:所有接入层交换机到点,/,桌面的连接为,10/100/1000,自适应电接口,GE,GE,9,层、,10,层、,13,层和,14,层 会议室多功能厅,9,办
10、公楼,办公区域无线局域网网络结构图,14,层,3,层,2,层,1,层,9,层、,10,层、,13,层和,14,层 会议室多功能厅,接入层 交换机,Catalyst 4503,核心层 交换机,Catalyst 6509E,(,WISM,无线控制器模块),无线网管服务器和终端,接入层 交换机,Catalyst 3750 POE,GE,每台配置一块,POE,接口板,10GE,GE,WCS,每层部署,3,台,AP1010,每层部署,3,台,AP1010,每层部署,3,台,AP1010,每层部署,3,台,AP1010,部署,2,台,AP1010,10,无线控制器,WX5004,POE,交换机,S5120
11、-28C-PWR-EI,CAPWAP,隧道,有线、无线管理系统,iMC,802.11n AP,WA2620,802.11n AP,WA2620,POE,交换机,S5120-28C-PWR-EI,楼内无线网络拓扑图,说明:,AP,采用,11n,的设备,WA2620,,实现,300Mbps,的接入带宽;,采用,FIT,(瘦),AP,的方案设计,无线控制器,+AP,;,AP,采用远程供电,由,POE,交换机供电;,无线控制采用,1,台,WX5004,,实现,AP,的管理和数据转发;,采用,iMC,管理平台,内置无线管理软件,实现无线的整个管理,11,核心交换机,S7510E,Firewall+IPS
12、,SecPath U200-A,负载均衡,S7503E-S+LB,移动、新联通、电信,路由器,MSR50-40,Internet,出口接入拓扑图,万兆光纤,千兆双绞线,堆叠线缆,说明:,Internet,出口采用多出口的方式部署,移动、电信、新联通,3,条线,路由器连接运营商,并下联负载均衡器和防火墙;,负载均衡器负责整网的,NAT,地址转换,以实现出口链路的合理利用,安全由,UTM U200-a,负责,内置防火墙和,IPS,功能,实现,2 7,层防护,部署防火墙和,IPS,一体设备,进行,2-7,层防护。,12,计算机网络拓扑图说明,整网采用,2,层结构,核心在数据机房,接入在楼层弱电间,全
13、网采用万兆骨干,千兆接入的方式组网;,核心层,采用,2,台万兆交换机,S7510E,,,2,台核心交换机采用,IRF,虚拟化,形成逻辑上一台,下联万兆与接入相连;,接入层,采用千兆交换机,S5120-EI,,在弱电间内多台接入交换机通过万兆堆叠电缆堆叠在一起,双上行万兆到,2,台核心交换机,,2,条万兆线路通过跨设备的链路聚合技术,捆绑在一起,形成,20GE,的上行带宽;,服务器直接双归属到接入核心交换机,提高访问的快速性;,Internet,采用,3,条线路,分别连接移动、电信、新联通,出口网络采用冗余备份方式组网,并采用负载均衡器实现链路的合理利用,部署防火墙和,IPS,一体化设备进行,2
14、 7,层防护,提高内部网络的安全;,无线采用,11n,的,AP WA2620,进行部署,整个方案采用,FIT AP,的方案进行设计,所有,AP,通过无线控制器进行管理和数据的转发,提高整个无线的管理水平;,管理采用,IIMC,智能管理平台,不仅能够管理网络设备,而且同时可管理无线设备,实现有线、无线一体化管理,方便维护。,13,计算机信息网络系统功能概述,计算机网络系统组成,:,1,、网络平台,:,为大厦内的租户分别提供高质量的,Internet,接入,提供可以传输数据、语音、视频信息的网络交换平台。,2,、数据中心,:,建设一个环境良好的数据中心机房,为大厦内的用户提供机架资源,用户可以将各
15、自的服务器系统、存储系统放在智能大厦统一提供的数据中心中。,3,、管理平台,:,完成整个网络系统的管理功能,提供用户管理功能。,14,网络结构合理稳定,网络设备具有高可靠性和安全性。,整个网络的网络设备支持统一的网络管理,便于今后的维护和扩容。,作为写字楼,每个楼层汇聚点能实现多个,VLAN,、网段的划分,为各独立公司提供内部划分,VLAN,的需求。,在大楼内部,只有经过认证的企业人员可以进行网络管理,保证网络安全。,能满足各独立公司要求单独组网的要求。,网络系统特点,:,15,每一个独立公司内部人员可以进行相互访问,不同独立公司人员之间不能互访,但是考虑特定人员要求建立互访关系。,租用服务器
16、企业,不同权限人员可以对企业服务器进行不同权限的访问。,所有的网络节点都可以访问,Internet,,并且在访问,Internet,之前要经过确认,未经确认的节点不允许访问,Internet,。,可以方便的配置、管理所有的客户端。,对于,1,层大厅、,2,层、,3,层、,4,层、,5-7,层休息区等人员流动性强的区域,安装有线和无线网络同时接入。,16,房地产集团有限公司网络拓扑图,数据机房,核心交换机,S7506E-V,Firewall,SecPath F1000-A-EI,大楼,Internet,出口,接入交换机,S5120-EI,11,层,12,层,13,层,14,层,万兆光纤,千兆双绞
17、线,17,网络拓扑图说明,整网采用,2,层结构,核心在数据机房,接入在楼层弱电间,全网采用万兆骨干,千兆接入的方式组网;,核心层,采用,2,台万兆交换机,S7506E-V,,,2,台核心交换机采用,IRF,虚拟化,形成逻辑上一台,下联万兆与接入相连;,接入层,采用千兆交换机,S5120-EI,,在弱电间内多台接入交换机通过万兆堆叠电缆堆叠在一起,双上行万兆到,2,台核心交换机,,2,条万兆线路通过跨设备的链路聚合技术,捆绑在一起,形成,20GE,的上行带宽;,服务器直接双归属到接入核心交换机,提高访问的快速性;,Internet,采用大楼内提供的线路连接,通过大楼内的交换机给出,2,条线路,分
18、别接入不同的防火墙,SecPath F1000-A-EI,,,2,台防火墙之间通过状态备份机制,连接在一起,当一台出现故障,另一台通过状态感知,启用内存中的数据信息,实现丢失数据的转发,保障业务的连续性。;,管理采用,iMC,智能管理平台,实现网络设备的图形化管理。,18,核心交换机,S5500-52C-EI,接入交换机,S5120-EI,10,层,9,层,千兆光纤,千兆双绞线,堆叠线缆,大楼,Internet,出口,投资有限公司网络拓扑图,防火墙,SecPath U200-A,19,网络拓扑图说明,整网采用,2,层结构,核心在数据机房,接入在楼层弱电间,全网采用万兆骨干,千兆接入的方式组网;
19、,核心层(,9,层),采用,2,台千兆交换机,S5500,,,2,台核心交换机采用,IRF,虚拟化,形成逻辑上一台,下联千兆与接入相连;,接入层(,10,层),采用千兆交换机,S5120-EI,,在弱电间内多台接入交换机通过万兆堆叠电缆堆叠在一起,双上行千兆到,2,台核心交换机,,2,条万兆线路通过跨设备的链路聚合技术,捆绑在一起,形成,2GE,的上行带宽;,服务器直接双归属到接入核心交换机,提高访问的快速性;,Internet,采用大楼内提供的线路连接,通过大楼内的交换机给出,2,条线路,分别接入不同的防火墙,SecPath,U200-A,,,2,台防火墙负责内网用户的地址转换;,20,设备
20、选型建议,考虑到办公楼的程控交换机必须满足入住单位使用的需求,应入住单位的要求,,采用,3,家运营商共同为办公楼提供中继接入,并集中管理维护,因此建议采用可满足办公楼三家运营商同时进驻的语音程控交换机系统(例如:上海贝尔阿尔卡特,S12,系列或者阿尔卡特,oxe,系列),还可实现,3,家运营商同时进驻办公楼后统一管理运营,的需求。上述程控交换机均在通信网上被广泛采用,能够提供更加完善的语音业务(包括基本业务、补充业务、智能业务),是我国公,/,专网市场普遍使用的交换机。,。,2,、语音通信系统,21,系统设计,根据总公司办公楼的设计要求,本着为办公楼,提供优质的语音、电话会议及网络服务的目标,
21、,我们从充分利用现有资源及,科学、合理地使用资源,的原则出发,提出以下组网方案:,在办公楼可,设置,3000,门终端局一个,,分别分成,3,份资源分配给铁通、联通和电信。,(,1,),3,家运营商中继共同接入交换机,各占,1000,门。,(,2,),3,家运营商只设置一个终端局,可大量节省配线架、电池组、电源等多项资源。,(,3,)可实现,统一的管理服务,(例如:只用设置一个,114,查号台),无需另行配备值班员与系统维护人员,减少人力资源的浪费。,(,4,)办公楼新配,3,个来自不同运营商的千字群号码段可以备入驻单位随意挑选。,22,程控交换机组网拓扑图,23,制 胜 于 未 来 的 技 术
22、,新一代综合业务交换系统,采用最先进的,IP,技术为企业、专网提供语音、数据交换平台,灵活的网络拓扑结构可根据用户的需求平滑过渡和升级。交换机拥有独一无二强大的功能:容量从,50,线直至,50,000,线、创造性人机交互式的数字话机、,99.999%,的可靠性、内置的移动通信、超高档次的管理软件、统一信箱、具有,QoS,的,IP,电话和,VoIP,电话、通过,Internet,服务的呼叫中心和内置的语音数据网络通信管理。,其优势有:,无话务拥塞,:,真正的无阻塞系统,突破,64Kbs,交换壁垒,:,大容量交 换芯片,满足未来发展需求,:,宽带方案,24,制 胜 于 未 来 的 技 术,中央处理
23、单元只需要,2,块,CPU,板,而且这,2,块,CPU,板放置在不同的服务器内,不会因为独立的中央公共控制机框的故障而导致整机无法正常工作。,程控交换机提供三种话务台,普通话机,4035,、专业话务台,4049,、多媒体话务台,4059,。,Alcatel 4059,是一个话务员用于处理呼叫和管理信息的新一代,PC,电话应用程序,它将桌面,PC,和电话集成在一起。,无线通信系统,最多能提供,5000,个移动终端和,256,个,DECT,无线电基站。在通话时,从一个蜂窝走到另一个蜂窝,通信不会被切断。基站建设可利用无线通信设备,降低成本。,OXE,交换机可以提供内置,29,方会议电话功能。会议电
24、话分为主控会议电话及遇我会议电话。,25,交换设备,设备示意图,电源,数字程控交换机,26,亮点,优异的可扩展性,同样的软件系统可支持最多,50,,,000,用户,经过认证的高可靠性,具有现代技术的通信应用系统平台,易于使用的强大的通信系统,与现代,IP,技术的完美融合,独立与所提供的通信应用系统和传输架构,完全分布的体系结构让各个级别的组织机构使用各种功能,减少通信费用,数据和语音相融合,,LCR,机制,提高了生产力,支持,e-Business,,开放的通信组件是支持电子商务的重要组成部件,27,系统功能简介,丰富的企业电话功能,最好的客户关系,区域内,/,区域外移动通信,自然集成,IP,解
25、决方案,无边界解决方案,简单管理,强大、可靠、标准以及开放的解决方案,28,电话功能*,缩位拨号,约会提醒,针对每个用户定义关联,针对每个用户修改关联,当中继组忙时的自动回叫,分机空闲或忙时的自动回叫,经纪人电话,立即呼叫转移,忙,/,无应答时的转移,呼叫转移到分机或连选组、语音信箱、话务员等等,电话代接,呼叫等待提示,分机,/,线路忙时的驻留,有条件的转移到外线,根据等级有不同的振铃音,直接服务接入,个性化的振铃音,免打扰,保持,连选组,个人号簿,内线,/,外线呼叫,内部,/,外部电话查询,强插,重拨最近一个电话,多方会议,呼叫保护,完整拨号,个人密码,存储和重拨外线号码,替代,三方会议,空
26、闲,/,忙时的电话转接,无条件转移,对被转移电话留言,查询等待的呼叫,主要的电话特性,29,工作组服务*,共同保持,独占保持,组代接,连选组,内部通信组,登录、退出,可管理的等待队列,用户管理,ACD,功能,经理,/,秘书*,预先为,4035 Advanced,设置编程方案,从秘书话机查询经理的语音信箱,选择过滤(可设置条件),外线过滤,内线过滤,内线和外线过滤,灵活的配置,转移专线,由经理或者秘书将经理话机立即转移到秘书话机,经理,/,秘书特殊的文本信息,经理选择接听被过滤的线路,专线,秘书缺席通知,ISDN,特性*,来电显示,(CLIP),呼叫线路标识限制,(CLIR),交叉拨号方式,IS
27、DN,短信息发送和接收,ISDN,短信息存储,未应答电话时间,日期以及回叫存储,30,全镜像备份:如果主用呼叫服务器故障,真正的热交换动作,实时数据库复制:管理,计费,,PTP,,,DHCP,呼叫处理复制:立即切换,对用户全透明,呼叫服务器可用性,CS-MG sig,CS-IPphone sig,IP,Stand by,媒体网关,GD,Main,Mirroring,Main,release,Standby,31,专用话务台,4049,电话机话务台,4035,多媒体话务台,4059,专业的话务台控制,最大的可靠性,采用多媒体键盘,便于使用,专业化的话务台界面:多窗口、,BLF、号簿查询、基本管理
28、功能,话务台方案,32,广阔的桌面电话系列,数字电话业务,一套完整系列的电话,从入门级到高端,,IP,话机或数字话机,33,基本电话功能:,电脑直拨系统,,20,路,内部语音提示,缩位拨号,约会提醒,模拟电话催挂音,数字电话的自动复位,空闲,/,忙时自动回叫,立即,/,忙,/,无应答转移,查询等待呼叫,呼叫驻留,根据等级设置不同振铃音,免打扰,呼叫保持,重播,强插,多方电话会议,个人密码,替代,数字电话功能:,复线功能,复号功能,按姓名拨号,文本信息发送,/,查询,扩充可编程键,呼叫状态提示,/,查询,多经理,/,多秘书功能,菜单查询,TWIN SET,数字电话业务功能,34,企业范围内的移动
29、通信,(可支持),高质量可升级的内部无线通信,数千用户,最丰富的手机功能,网络漫游,性能价格比最优,安全可靠的数字语音质量,集成化管理,移动通信解决方案,Media,Gateway,DECT/PWT,H32,Gateway,MGC,H323,Gatekeeper,Mobility,WLAN,802.11b,Enterprise,IP LAN,OmniPCX,Entreprise,AVLANDHCP,VPN,35,充分享用多媒体通信,3B+D:,可以为用户提供,1,个数字话机和,1,个模拟传真,4400PCX,PRA,BRA,ISDN,2,线,256 kbps,利用,UA,接口可方便接入多媒体,
30、(,语音,数据,视像,.),计算机成为高效的电话助理,(PC-,电话,),V24,TAPI,标 准 的,S0,接 口,(ISDN,业务,),S0,Reflex,话 机 附 加,Z,接 口,(Internet,连接,),Z,PBX,36,打电话给,*,H,U,A,无需熟悉功能,只要按照提示操作,.,Dont be intimated by the features,follow the prompts.,当被叫忙,没有使用,Alcatel,设备,Huang Boyu 8711 is Busy,CallBk,Text,V-mail,使用了,Alcatel,设备,Reflexes,数字话机举例,Re
31、flex feature example,按姓名呼叫,Call By Name,Huang Hai 8828 1/2,Next,Call,Cancel,Prev,37,您已申请,07:30,叫醒服务,语音提示服务,语音提示服务:方便性,功效,叫醒时间的确认,系统功能的提示,友好,Friendly,使用客人的语言,38,内置,29,方会议,语音程控交换机提供支持,29,方会议,包括主控会议和遇我会议。,主控会议能依据系统给出的语音指导或“主控人”(即调度台)显示屏的菜单提示简便地进行会议操作,可同时召集一组会议,,可将所有调出的“与会方”进行会议电 路保留,对“与会方”有权强插;,可有选择地对“
32、与会方”单独进行私密通话,可有选择地强拆任一“与会方”的会议电路,同样对整个会场有监视和控制力。,39,3.,综合布线系统,功能需求,根据中铁建办公楼的使用功能及租用单位提出的相关需求对综合布线系统进行设计与规划。,对办公楼内大堂、公共场所、陈列室、档案室、办公等场所进行有针对性的综合布线设置,。本工程综合布线系统应满足,E,级综合布线系统,(,6,类,,250MHz,)标准,在进行综合布线等基础设施建设时,应在尽可能节省投资,,充分考虑技术的先进性和未来的可扩展能力,。使整个大楼的网络系统具有实用性、灵活性、扩充性和开放性,在满足数据、通信、多媒体信息等的大容量、高速传输需求的前提下充分考虑
33、租用单位的实际需求做到一次性布线,不会因为网络配置的变化而进行重复工程和破坏原有结构。,40,系统特点,本系统具有,实用性、先进性、开放性、灵活性、冗余性的特点,,满足使用灵活、扩充方便、管理简便、维护容易、针对性强的优势。系统采用开放式结构,为,星型网络拓扑结构,,能适应不断发展的网络技术的需求,能支持综合信息传输和连接。利用综合布线模块化结构化的特点,保证系统能很容易的扩充和升级,对任一个分支单元的改动都不会影响系统的其他单元。办公楼综合布线系统,应有足够的冗余度,,能适应未来发展的需求。,做到一次布线,不会因为网络配置变化而重复施工,。,41,信息点位设置依据,确定信息点的数量和类型。按
34、照办公楼的功能与,租用单位的具体需求相结,,科学的有针对性的进行设计与施工,工作区子系统的所有信息点应满足六类布线要求,信息插座嵌墙暗装,满足日常常规需求,设置,吊顶内预留区域布线箱,,满足用户未来需求。,42,办公楼综合布线系统结构图,43,语音主干采用三类,25,对大对数,UTP,电缆。每个语音信息点对应,2,对垂直话音主干电缆,到每个楼层的容量大于该层水平话音信息点数,为以后系统扩容提供良好基础,主干保留,30%,的余量。,数据主干采用多模,6,芯万兆光缆,模式带宽达到,2000MHz-KM,。,综合布线系统主要材料,44,水平光纤将敷设到每个大开间办公区,领导办公室光纤会敷设到桌面。,
35、水平光纤采用,2,芯,50/125um,多模光纤,支持,10G,以太网的应用。,每个数据或语音点到楼层配线架的连线均为六类,4,对铜质实芯线缆,线缆中间带十字骨架结构,23AWG,的非屏蔽双绞线(,4UTP CAT6,)。与,6,类模块配合,使电话与电脑之间的使用转换十分简单,提高系统的灵活性,大大方便了今后的实际应用,使综合布线系统的灵活性得到最完美的体现。,45,6,类模块,双口面板,为了适应今后计算机网络的快速发展,本系统的工作区采用六类模块化语音、网络双口型插座。采用的非屏蔽,6,类模块可提供高达,250MHz,的数据传送带宽。所有模块均可兼容语音和数据应用,并可以任意互换。同时还可以
36、安装,LC,、,ST,、,SC,光纤模块以及其它类型如同轴电缆等多媒体模块,以保证各种类型端口的面板外观的美观和一致性。,46,六类跳线,所有数据,RJ45,跳线全部采用六类非屏蔽跳线,所有话音跳线一端为,RJ45,插头,另一端为,2,对,110,卡接式快接插头。同时考虑一定数量的,RJ45,4,对,110,卡接式快接跳线,以备原话音点更换为数据点使用的情况。,光纤跳线,对水平数据和话音系统的管理均采用六类快接式(,RJ45,)配线架,47,综合布线系统,弱电机柜,48,4.,卫星及有线电视系统组成,卫星及有线电视系统由信号前端处理系统、干线传输系统、分支分配网络三大部份组成。,办公楼信号由
37、大厦引入。,系统组成,49,卫星及有线电视楼内分配网,卫星及有线电视信号通过,SYWV-75-12 P4,同轴电缆传输至办公楼地下一层;经干线放大器和分配器把信号传输至楼层弱电井;经楼层放大器和分配器把信号传输至电视箱或具体点位。,50,地下每层值班室设置,1,个电视点位。,酒店层每个标准间设置,1,个、套间设置,2,个电视点位。,9-14,层每个办公室设置,1,个、会议室设置,2,个、多功能厅设置,4,个电视点位。,每层电梯厅设置一个电视点位,为信息发布提供信号。,其余每层东西两个弱电井内各预留,8,个电视接口。,卫星及有线电视点位布局,:,51,5.,手机信号覆盖系统,根据办公楼的建筑结构
38、,存在地下空间大、占地面积大等特点,由此引起大楼内屏蔽效果明显,对大楼内的无线通信,存在严重的信号弱区、盲区现象,极大地影响人们的日常工作。因此在办公楼内设置室内通信覆盖系统,以确保在楼内各区域畅通无阻地使用移动通讯终端。,52,在办公楼内设置手机信号覆盖系统。实现移动通信,(,中国移动、中国联通、中国电信,),的无缝隙覆盖。,手机信号增强系统示意图,53,手机信号增强工作站,54,6.,机房工程,办公楼机房位于大楼地下一层的弱电机房和,大楼地上一层的消防控制室位,办公楼机房的功能设置应包含机房装修、电气工程、机房空调、机房消防、机房环境监控系统等。,55,办公楼弱电机房位于大楼地下一层,面积
39、约为,112,平方米。弱电机房分分为,UPS,配电室以及弱电机房两个部分,主要放置服务器、网络设备、语音交换机、语音主配线架、,UPS,、配电柜等。,56,消防控制室位于大楼地上一层,面积约为,86,平方米。消防控制室主要放置消防控制台、安防控制台及屏幕墙,并具备人员值班功能。办公楼机房工程的功能设置应包含机房装修、电气工程、机房空调、机房消防、机房环境监控系统等。,57,防静电地板,UPS,不间断电源,机房精密空调,机房主要设备,58,机房智能环境灯光控制,59,机房可视化环境监控主机,60,消防中控室,弱电机房,61,安全防范系统内容,1,视频安防监控系统,2,入侵报警系统,3.,电子巡查
40、系统,4,出入口控制系统,5,停车场管理系统,6,保安无线对讲系统,62,安全技术防范系统架构,63,1,视频安防监控系统,视频安防监控系统主要包括,:,前端摄像机、传输线路和终端控制系统三部分,。,矩阵,电视墙,硬盘录像机,16,台,电视墙,彩色一体化快速球机,25,台,彩色红外枪式摄像机,16,台,电梯专用摄像机,14,台,控制键盘,分控微机,3,台,彩色红外半球摄像机,16,台,系统组成,64,视频监控系统功能特点,图像可固定、自动轮流显示到监视器。,可手动,/,自动操作,对摄像机进行各种功能控制。,完整的日志功能,能长时间记录,能防篡改。,高可靠性,稳定运行无故障大于,2,万小时。,提
41、供电子地图报警提示功能,清晰指示报警类型及点位。,前端球机预置位,移动侦测,联动报警,跟踪录像。,大容量存储设备,动态录像储存大于,30,天。,微机分控,联网控制,并能设定相应的操作权限。,65,视频监控摄像机点位布局,半球摄像机、枪式摄像机安装在:电梯厅、楼梯口、电梯轿厢、楼层走廊、财务室、接待室、档案室、展览厅及地下车库等需要设防重部位。,快速球机安并可以装在:大楼主出入口处、,5F,露台、顶层、大楼外广场和周边。,66,入侵报警系统采用红外和微波双鉴探测器、门磁、紧急按钮、玻璃破碎探测器等前端设备,构成点、线、面的空间组合防护网络。,2.,入侵报警系统,系统组成:,67,入侵报警系统功能
42、特点,多种防范手段,交叉管理,重点防范,实时记录。,能按时间、区域、防范部位任意编程设防和撤防。,防破坏报警,实时监控、显示线路故障信息。,通信联网,报警信息由控制中心的计算机进行分析处理,并通过网络实现远程控制。,故障隔离,每个报警点相互隔离,互不影响。,联动报警,与视频安防监控联动,实时显示和记录。,电话报警,无人值守时可以自动拨打预先设置的电话,告知管理人员。,68,报警探测器点位布局,报警探测器:大楼周界、重要出入口、档案室、财务室、重要领导办公室等场所。,紧急按钮,:,客房、前台、档案室、领导办公室、财务室等位置。,门磁,:,设备机房、库房、配电间、弱电间内等场所。,69,电子巡查系
43、统由安装在巡查线路区域内的电子巡查装置(信息钮)和信息采集器(巡更器),以及系统主机组成。,根据防范要求在楼内和楼外重要地点设置巡更点,安排保安人员定时巡逻,在第一时间报告警情。,巡检器,3.,电子巡查系统组成,系统组成:,70,电子巡查系统功能特点,可多班次、多线路、多方向的交叉管理,准确记录。,可按人名、时间、巡更班次、巡更路线对巡更人的工作情况进行查询。,可生成巡更情况总表、巡更事件表、分析巡查情况。,系统具有两级口令保护,当以用户口令进入系统时,将禁止使用一些设置功能。,可扩展,向系统中添加巡更人,巡更地点及巡更事件。,可定期备份数据和数据恢复。,71,巡更信息钮点位布局,巡更信息钮设
44、置在:地下停车场、办公区域的公共通道内、室外重点位置。,72,出入口控制系统主要由计算机、门禁控制器、,IC,卡发卡器、电控锁或电磁锁、出门按钮、非接触式智能,IC,卡、打印机及门禁管理软件等组成。,4,出入口控制系统,控制系统组成:,73,楼层总线型:控制器通过,RS485,总线联网然后由通信管理器和管理主机连接(,F9-F14,)。,整楼网络型,:,控制器通过,TCP/IP,通讯,借助大厦的网络在局域网的任何一台机子上面装个工作站通过密码就可以实现对门禁的管理。,控制系统联网模式,74,出入口控制系统功能特点,可区域性、时间性进行权限管理。,实时查看、控制人员的进出情况。,可存储和查询所有
45、的进出记录、状态记录。,实时监控各控制点异常情况,受到破坏时自动报警。,联动功能,紧急状态或火灾情况下,可以自动打开规定疏散通道电子锁,并与视频监控联动。,独立控制,通信异常时,读卡器与控制器仍可正常工作。,系统兼容于一卡通管理系统,个人识别卡同时用于考勤管理系统、消费管理系统。,75,出入口控制设备点位布局,出入口控制装置设置在:重要机房、值班室、物业办公室、,UPS,电源室、变配电室、档案室、各楼层的内部通道、领导办公室、重要部门的入户门等位置。,76,进出车库出入口管理系统,带有车位引导功能的入口示意图,5.,停车场管理系统,77,进出车库出入口管理系统,出口示意图,78,停车场管理系统
46、功能特点,引导提示驾驶员进入指定车位分区。,实时动态显示空闲车位数量情况。,可统计停车场的使用率、指导停车场管理安排。,自动挡车器、车辆进出采用感应卡识别技术按授权通行。,车辆管理:内部采用非接触,IC,卡,临时车辆入口自动出卡机,出口收费。,图象对比系统,增强防盗能力。,对讲统系:方便驾驶员遇到困难时与控制中心联络。,出口岗亭语音提示与,LED,指示系统提示收费金额。,车辆出入数据与图象记录、存储、生成报表。,消防联动,保证道闸开启。,79,在现代高档写字楼内为解决写字楼的管理,保安巡逻,设备维修等通话联系,组建无线对讲移动通信网,覆盖业主要求的使用区域。,系统采用异频半双工中转通信方式,微
47、功率多天线覆盖技术从而达到无线通信的畅通无阻,准确无误。,无线对讲机,6.,保安无线对讲系统,80,建筑设备管理系统内容,1,建筑设备监控系统,2,能耗计量系统,3.,智能照明系统,81,功能需求分析,中铁办公楼作为一座现代化的写字楼,,入住企业类别不尽相同,其对室内温湿度、舒适度要求也有所不同,,因此对楼宇设备智能自控系统提出了较高要求。在进行楼宇自控系统设计时应,重点考虑楼层和区域的使用功能,有针对性的满足各类用户的实际使用需求,。,对不同用户室内环境舒适度的强调,要求楼宇设备管理系统对空调通风系统高精度地控制和调节,从而能提供满足不同使用性质区域对于温度、湿度的要求;设备监控系统应有效降
48、低设备运行成本、管理成本,提高管理效率。,系统支持,Lonworks,现场总线与,BACNet,协议等主流接入方式以及开放式的系统机构,便于未来对系统的升级与扩展。,通过系统特有的运算能力和调节功能,使系统能够根据室外环境状况和各类用户的要求对楼内设备进行有效控制,达到环境要求。可以有效降低水、电和冷热能源的浪费,同时充分满足人体对室内环境舒适度的要求。对于业主来讲,使用设备监控系统所带来的能耗降低的效果是十分明显的,节省的成本也相当可观。在本方案中设备监控系统通过对相关设备的逻辑控制和优化计算,能够大大降低设备的用电量。,82,建筑设备管理系统是对建筑物所属各类,设备的运行、安全状况、能源使
49、用状况及节能等实现综合自动监测、控制,与管理的系统。,空调通风系统,给排水系统,变配电系统,照明系统,电梯运输系统,冷热源系统,83,分布式,I/O,模块,控制器,Lon-Bus,控制器,Open-link,网关,制冷机组,控制系统,RS232,管理层,网络,C-Bus,控制网,EBI,服务器,(,操作站,),EBI,操作站,自动化层网络,现场层,网络,C-Bus,连接器,现场设备(传感器、执行器等),终端服务器,第三方设备通讯接口,TCP/IP,以太网,TCP/IP,以太网,BAS,系统网络结构,1,建筑设备监控系统,84,可动态图形方式,直观地对所有设备进行远程控制、监视、记录、维护及打印
50、报表等管理,;,由计算机程序对所有设备进行优化运行、策略控制、节能控制等自动化管理;,提高物业设施的舒适度,提高物业管理的经济效益,从管理、节能等方面发挥系统投资效益。,EBI,管理软件界面,空调机组动态模型,冷却水系统界面,85,中铁办公楼入驻单位较多,因此需要,对出租区域及一些公共使用区域的能量消耗做出计量,,以方便物业进行,管理和收费,。大楼出租部分以入驻公司为一个计量单位,例如:地下一层国美电器部分可对该区域的能耗进行统计,包含对该区域的水、电、风机盘管和空调的使用情况进行远程计量,通过分布在该区域的各类信号采集器将所有采集信号上传至首层消防控制室或物业办公室,位于控制室内的能耗计量主
