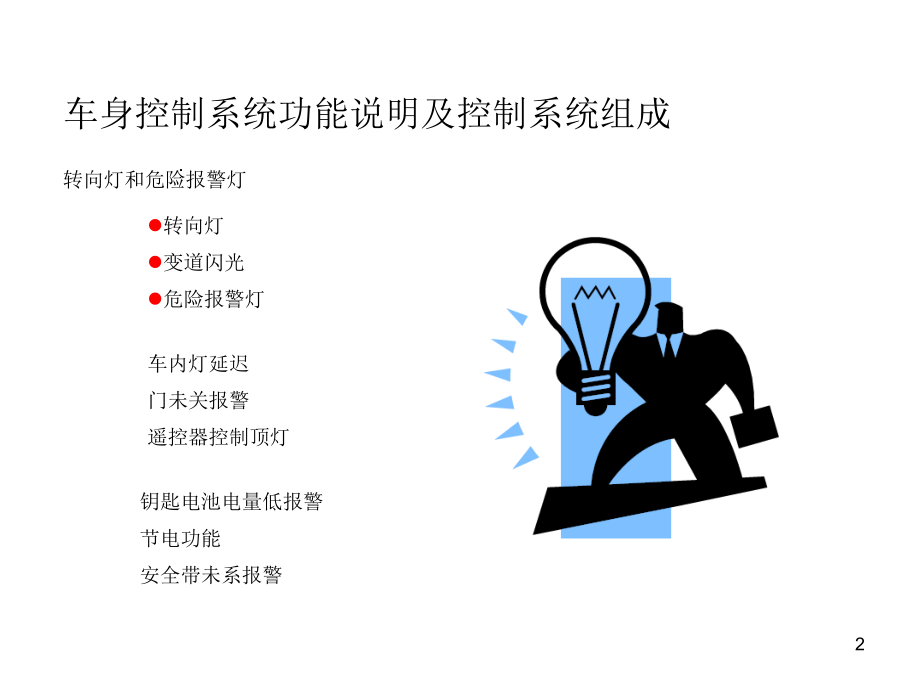

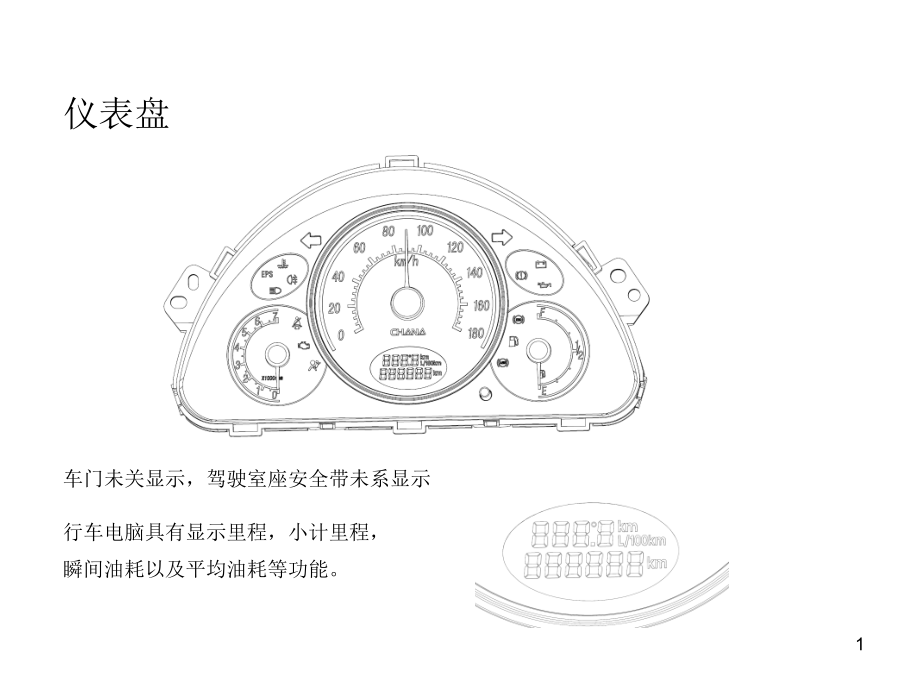

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,仪表盘,车门未关显示，驾驶室座安全带未系显示,行车电脑具有显示里程，小计里程，,瞬间油耗以及平均油耗等功能。,1,车身控制系统功能说明及控制系统组成,钥匙电池电量低报警,节电功能,安全带未系报警,转向灯和危险报警灯,转向灯,变道闪光,危险报警灯,车内灯延迟,门未关报警,遥控器控制顶灯,2,车身控制系统功能说明及控制系统组成,中央门锁,闭锁,解锁,仅驾驶员门解锁,自动在闭锁,撞车解锁,3,车身控制系统功能说明及控制系统组成,部件组成,车身控制器，遥控钥匙，左转向灯，右转向灯，位置灯,四车门锁电机，蜂鸣器,室内灯,组合开关，洗涤电机，危险报警开关等,4,车身控制系统功能说明及控制系统组成,BCM,接插件,5,车身控制系统功能说明及控制系统组成,与,BCM,相连线束端接插件排列如下图：,6,车身控制系统功能说明及控制系统组成,发动机舱电器盒中各器件排布,7,车身控制系统功能说明及控制系统组成,仪表台板电器盒中各器件排布,8,车身控制系统功能说明及控制系统组成,BCM,安装位置如下：,Q1840616,发声孔,转向支撑,接插件对插位置,9,安全气囊系统,A101,安全气囊系统包括：驾驶员侧安全气囊（,DAB,）、副驾驶侧安全气囊（,PAB,）、安全气囊控制器（,ACU,）、预张紧安全带（选配）、时钟弹簧和完全气囊线束。,相关部件包括仪表板上指示灯、电源、和方向盘。,主气囊,副气囊,10,安全气囊系统,气囊,ECU,11,安全气囊系统,A101,安全气囊系统主要的工作在安全气囊控制器，安全气囊控制器通过内部的加速度传感器来感知车辆是否发生碰撞。并且对自身和气囊系统的电器参数进行检测来保证系统能正常工作，通过气囊系统指示灯来反应系统的工作情况。同时气囊系统也提供了基于,KWP2000,的诊断接口，方便于对系统的检修。安全气囊控制器电源部分还提供了储能功能，保证气囊系统在断电后,150ms,内还能正常工作,微处理器中的“,碰撞识别算法,”迅速确定本次碰撞是否应该启动安全气囊,微处理器发出点火指令,碰撞事故,加速度传感器,感应到加速度信号,12,安全气囊系统,安全气囊系统检测与故障排除,。,安全气囊系统可能通过两个途径来判断系统是否正常：,1,、安全气囊指示灯；,2,、通过故障诊断仪。,1,、安全气囊指示灯,安全气囊控制器通过安全气囊指示灯来简单显示系统的状态，安全气囊控制器在点火开关置于,ON,后开始工作。以下是可能出现的几种指示灯情况。,a,、在点火开关从,OFF,置于,ON,后，气囊系统进行初始化上电自检检测，安全气囊指示灯在亮大约,4,秒后熄灭，并不再亮起。如下图，这种情况说明气囊系统是正常的。,点火开关,ON,指示灯,ON,OFF,4,秒,初始化上电自检过程中，安全气囊指示灯常亮，并且系统无法检测碰撞（无引爆功能）。,13,安全气囊系统,c,、在点火开关从,OFF,置于,ON,后，安全气囊指示灯长亮，无熄灭和闪烁。这种情况可能的原因有系统电源故障、控制器未连接、指示灯故障、连接线路故障和控制器内部故障。,b,、在点火开关从,OFF,置于,ON,后，安全气囊指示灯不亮。这种情况可能的原因有指示灯故障或指示灯连接线路故障。,点火开关,ON,指示灯,ON,OFF,点火开关,ON,指示灯,ON,OFF,4,秒,14,安全气囊系统,c,、在点火开关从,OFF,置于,ON,后，安全气囊指示灯长亮，无熄灭和闪烁。这种情况可能的原因有系统电源故障、控制器未连接、指示灯故障、连接线路故障和控制器内部故障。,d,、在点火开关从,OFF,置于,ON,后，安全气囊指示灯长亮,4,秒后先熄灭,1,秒，但又重新亮起。这种情况说明气囊系统当前有故障或故障记录数量超过,8,种，可以用诊断仪读取详细的故障信息。,点火开关,ON,指示灯,ON,OFF,4,秒,点火开关,ON,指示灯,ON,OFF,4,秒,这种状况，只有用诊断仪删除存储的,8,故障记录后，且系统中无其他当前故障时，安全气囊指示灯才会熄灭。,15,安全气囊系统,f,、当安全气囊控制器进行诊断模式（用故障诊断仪连接上安全气囊控制器之后）气囊系统指示灯会长亮。当发生过点火后，气囊系统指示灯会长亮。,e,、气囊系统在运行过程中亮起。安全气囊控制器正常工作情况下进行周期性自检，自检不中断也不降低碰撞检测的灵敏度。检测内容包括安全气囊控制器硬件（微控制器、存储单元等）和软件故障，以及连接安全气囊控制器的所有外围部件故障。当发现故障时就会点亮指示灯。如果故障消失，并且存储的故障数量记录没有超过,8,次。指示灯会自动熄灭。可以通过故障诊断仪的历史故障记录了解可能的故障原因。,点火开关,ON,指示灯,ON,OFF,4,秒,16,安全气囊系统,安全气囊系统故障诊断仪,。,A101,安全气囊控制器提供了一个基于,KWP2000,协议的诊断通讯接口，用于对安全气囊控制器的状态检测，故障排除，系统配置。可以使用故障诊断仪通过车身线束的,OBDII,接口。,a,、诊断连接,本车型的安全气囊系统故障诊断通过外部诊断仪进行诊断。诊断仪由专业厂家生产，并应由经过专门培训的人员进行诊断操作。诊断过程中应遵循相应程序，避免错误操作。请先查看诊断仪使用说明书。,按上图将通讯线缆与诊断仪及车辆通讯接口连接后，接通安全气囊系统电源将点火开关置于,ON,位置。,注：车辆诊断接口位于驾驶员左膝前方保险盒盖板靠下位置，为白色梯形多孔接口。,17,安全气囊系统,b,、故障诊断程序,基本诊断流程,使用诊断仪与诊断口连接诊断,查明故障代码,处理故障,清除故障代码,故障处理,安全气囊系统故障的故障可分为四类：电源故障、组件安装故障、配置故障和安全气囊控制器内部故障。以下是对几类故障的处理方法。,1,、电源故障,安全气囊控制器正常工作电压为,9V,16V,，额定工作电压为,12V,。当电源电压低于,8.25V,或高于,17.25V,时，安全气囊指示灯将被点亮。当电源电压恢复到,9V,16V,的正常状态后，控制器将正常工作，并且指示灯将恢复到熄灭状态。,2,、组件安装故障,组件安装故障是指由于气囊系统装配问题或外部线路与组件的故障引起的，这种故障的不用更换安全气囊控制器，只需更换气囊组件或维修线路。当在气囊组件没有完全连接好的情况接通电源时就有发生这种故障。由于安全气囊的特殊性，不能直接用电表对气囊模块进行测量，最好使用替换的方法来进行故障判断。,3,、配置故障,配置故障是由于安全气囊控制器的内部配置与外部系统的配置不相同。例如：一个单气囊的控制器装入双气囊的车辆之上，或低配置的控制器装入高配置的车辆上。这种情况需要检查控制器的型号是否正确。,4,、控制器内部故障,内部故障主要是指安全气囊控制器本身发生的故障，在出现此种故障时，全气囊控制器是不能点爆气囊和对碰撞加速度进行记录的。这种情况只能更换控制器。,注意：内部故障普通维修人员是不能修复的，出现此种故障后只能更换安全气囊控制器。,18,蓄电池故障现象，产生原因及补救措施,19,发电机故障分析与排除,20,发电机故障分析与排除,21,发电机故障分析与排除,22,起动系统故障诊断,23,24,整车线束,线束组成,仪表台板电线束,地板电线束总成,发动机舱电线束,安全气囊电线束,顶棚电线束总成,左前门线束总成,右前门线束总成,后门线束总成,发动机线束总成,蓄电池电源线束,蓄电池搭铁线束,后背门电线束,25,电源,接起动机,接发电机,26,搭铁,27,搭铁,28,电器系统诊断与维修：,室内灯控制,顶灯不亮：,顶灯到,BCM,的接插件松动，脱落,。,顶灯损坏：灯丝损坏，顶灯内部电路损坏。,BCM,内部故障。,29,电路系统维修与诊断,雾灯控制,雾灯不工作：,1.,前雾灯的继电器或保险盒故障。,2.BCM,的接插件松动或脱落。,3.,前雾灯继电器或前雾灯开关到,BCM,的线束故障。,4.,前雾灯故障：灯泡灯丝烧坏。,前雾灯：,排查,BCM,线束接插件的故障。,后雾灯：,排查,BCM,线束接插件的故障。,30,电路系统维修与诊断,车窗控制,车窗玻璃无升降：,1.,车窗保险松动或烧坏,2.,开关故障,31,空调系统,通风系统工作原理,从空调进风罩开始，新鲜空气经粉尘过滤器，暖通空调系总 成，风道，然后到达各个出风口进入车内空间。,32,空调系统,制冷系统工作原理,序号,名称,1,冷疑器,2,压缩机,3,干燥瓶,4,暖风机,暖风,/,空调,5,蒸发器,6,膨胀阀,7,冷凝风扇,A,高压，液态和高温状态,B,低压，液态和低温状态,C,低压，气态和低温状态,D,高压，气态和高温状态,33,空调系统,功能,气态制冷剂从压缩机入口处吸入，然后被压缩。制冷剂因而被加热到,70,110,之间。,压缩气体被泵入到冷凝器中。冷凝器是由许多供空气穿流的散热片组 成的，因而使压缩气体能被外界迎风和从冷凝器风扇吸入的空气充分 冷却。,被冷却以后的制冷剂储存在干燥瓶里。,浓缩的液态制冷剂通过膨胀阀后，压力及温度迅速下降，同时有一部 分制冷剂被蒸发。,膨胀阀刚好在制冷管路中蒸发器前面部分，而制冷剂在蒸发器里被完 全蒸发。因为蒸发器是冷的，所以通过此处的空气也会被冷却。,最后，气态制冷剂被空调压缩机再次吸收。,34,空调系统,组成,序号,名称,1,鼓风机总成,2,蒸发器总成,3,暖风机总成,4,手动空调控制器总成,5,1,号排出管总成,6,冷凝器带附件总成,7,1,号吸入管总成,8,压缩机总成,9,2,号排出管总成,35,空调系统,空调系统制冷剂型号：,R134a,制冷剂加注量：,350,克,10,克,车 型,项 目,A101,型号,JS-72,WXH-066-P,厂家,重庆建设,南京奥特佳,型式,旋叶式,蜗旋式,排量,72ml/r,66ml/r,36,空调系统,压缩机的安装,37,空调系统,基本性能及测试条件,环境温度,35,冷凝器入口压力（表压）,1.50MPa,过 热 度,25,过 冷 度,5,冷凝器迎风侧风速（,m/s,）,4.5,冷凝器空气阻力（,Pa,）,120,冷凝器散热量（,kW,）,8.7,38,空调系统,冷凝器风扇及附件,1),工作电压：,DC4V16V,2),工作温度：,-40,+110,线束接插件 扇叶 电机 护风罩,39,空调系统,空调控制器总成,风量调节旋钮,冷暖调节旋钮,模式调节旋钮,40,空调系统的诊断与维修,1.,维修工具,1,）数字万用表,2,）线束端子探针（可自行制作）,2.,检查与确认,1,）确认顾客提出的问题。,2,）目测有无机械或电器受损的明显迹象故障。,3.,目测检查表,4.,如果所观察或提出的问题的明显原因已经发现，则必须先加以纠正，再进行 下一步骤。,5.,如果故障继续存在，请参照故障现象表继续诊断。,机械,电气,制冷剂管路,保险,压缩机,线束,驱动皮带,连接器,41,空调系统的诊断与维修,故障现象表,故障现象,可能的故障原因,措施,鼓风机故障,保险、线路、鼓风机、暖鼓风机开关、变阻器,定点测试,A,空调制冷系统故障（暖风正常）,保险、线路、制冷剂管路、压缩机离 合器、压缩机继电器、三态压力开关、温度传感器,定点测试,B,搁脚处有空调水泄漏,空调排水管没有,HVAC,外壳连接；空调 排水管与车身连接不好；空调排水管堵塞,检查排水管和 橡胶垫 圈，如发现损坏，进 行维修。,42,空调系统的诊断与维修,鼓风机故障,故障现象,详细步骤,/,结果,/,测试,A1,：确认故障原因,1,、将点火开关转动到,ON,位置；,2,、将风量开关从低速档转到最高速档；,3,、检查风量。,鼓风机所在位置不工作？,是,转到,A2,A2,：检查保险,F6,、,f19,1.,将点火开关旋到,OFF,位置,;,2.,检查保险,F6,、,f19,是否完好,否,转到,A3,否,更换保险,F6,或,f19,，测试并运行系统是否正常。,如保险再次熔断，根据电路图查找并排除电路与接地点之间的短路。,43,空调系统的诊断与维修,A3,：,检查鼓风机继电器的上的电源供给,1.,将点火开关旋到,ON,位置,;,2.,将继电器拔下，测量线路引脚,HF02,的电压,.,是否显示蓄电池电压,?,是,转,A4,否,根据电路图查找线路,HF02,，测试并运行系统至正常,44,空调系统的诊断与维修,A4,：,检查鼓风机继电器的上的接地情况,1.,将点火开关旋到,ON,位置,;,2.,将继电器拔下，测量线路引脚,HF11,的对地电压,.,是否显示接地,?,是,转,A5,否,根据电路图查找线路,HF11,，测试并运行系统至正常,45,空调系统的诊断与维修,A5,：,检查鼓风机的电源供给,1.,将点火开关旋到,ON,位置,;,2.,断开鼓风机与仪表对接的接插件插脚,HF04,和,HF05,3.,测量与鼓风机对接的仪表线束插脚,HF03,的电压,.,电压是否显示为蓄电池电压？,是,转,A6,否,根据电路图查找线路,HF04,，测试并运行系统至正常,46,空调系统的诊断与维修,A6,：,检查鼓风机的接地情况,1.,将点火开关旋到,ON,位置,;,2.,断开鼓风机与仪表对接的接插件插脚,HF04,和,HF05,3.,测量与鼓风机对接的仪表线束插脚,HF05,的对地电压,.,电压是否显示为接地？,是,鼓风机问题，更换鼓风机重新测试,否,根据电路图查找线路,HF05,，测试并运行系统至正常,47,空调系统的诊断与维修,空调制冷系统故障,检测,详细步骤,/,结果,/,测试,B1:,检查保险,f11,、,f8,1.,将点火开关旋到,OFF,位置,;,2.,检查保险,f11,、,f8,保险是否完好,?,是,转到,B2,否,更换保险,f11,、,f8.,测试并运行系统是否正常；如保险再次熔断，根据电路图查找并修复短路故障,48,空调系统的诊断与维修,B2:,检查空调面板,AC,开关接地情况,1.,将点火开关旋到,ON,位置,;,2.,断开与空调面板,AC,开关对接的仪表线束接插件的引脚,AC03,3.,打开鼓风机，测量与对接的仪表线束接插件的引脚,AC03,的对地电压,.,电压是否显示为接地？,是,转到,B3,否,根据电路图查找线路,AC03,，测试并运行系统至正常,49,空调系统的诊断与维修,B3:,检查三压力开关起始端,1.,将点火开关旋到,ON,位置,;,2.,打开鼓风机，按下,AC,开关；,3,断开与三态压力开关对接的前舱线束接插件,4,测量与三态压力开关对接的前舱线束接插件,AC05,的对地电压,.,电压是否显示为接地电压？,是,转到,B4,否,根据电路图查找线路,AC05,，测试并运行系统至正常,50,空调系统的诊断与维修,B4:,检查三压力开关终端,1.,将点火开关旋到,ON,位置；,2.,按下,AC,开关；,3,断开与三态压力开关对接的前舱线束接插件,EU44,4,测量与三态压力开关对接的前舱线束接插件,EU44,的对地电压,.,电压是否显示为接地电压？,是,转到,B5,否,更换三压力开关，测试并运行系统至正常,51,空调系统的诊断与维修,B5:,检查压缩机继电器电源情况,1.,将点火开关旋到,ON,位置,;,2.,打开鼓风机，按下,AC,开关；,3,.,将继电器拔下，测量线路引脚,AC02,的电压,4,电压是否显示为蓄电池电压？,是,转到,B6,否,根据电路图查找线路,AC02,，测试并运行系统至正常,52,空调系统的诊断与维修,B6:,检查压缩机继电器接地,1.,将点火开关旋到,ON,位置,;,2.,打开鼓风机，按下,AC,开关；,3,.,将继电器拔下，测量线路引脚,EU61,的电压,4,电压是否显示为接地电压？,是,转到,B7,否,根据电路图查找线路,EU61,，测试并运行系统至正常,53,空调系统的诊断与维修,B7:,检查压缩机继电器受控端电源,1.,将点火开关旋到,ON,位置,;,2.,打开鼓风机，按下,AC,开关；,3,.,将继电器拔下，测量线路引脚,E,引脚,AC01,4,电压是否显示为蓄电池电压？,是,转到,B8,否,根据电路图查找线路,AC01,，测试并运行系统至正常,54,内置式单碟,CD,机,18,个,FM,预设频道，,12,个,AM,预设频道,完美高保真的动态声场，,2,只前置全频段高音扬声器，,2,只后置全频段低音扬声器，在车内形成环绕声场，极具音乐厅效果。,立体环绕音响系统,55,
