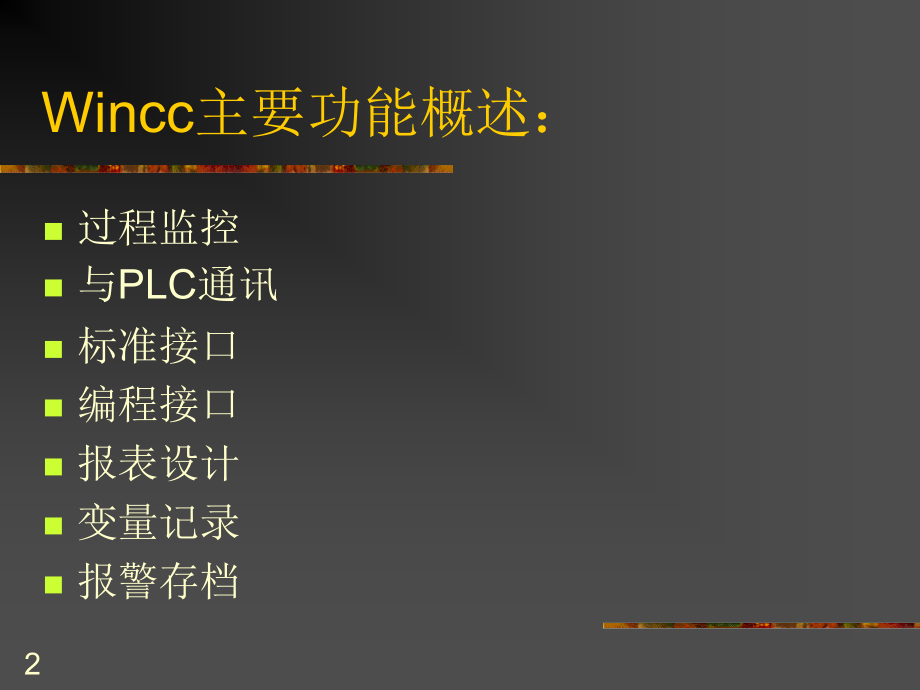

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,西门子SIMATIC WinCC,Windows Control Center,1,Wincc主要功能概述：,过程监控,与PLC通讯,标准接口,编程接口,报表设计,变量记录,报警存档,2,Wincc具有的一些特点：,开放性和系统的稳定性:,WinCC具有强大的脚本编程范围，包括从图形对象上单个的动作到完整的功能以及独立于单个组件的全局动作脚本。,3,Wincc具有的一些特点：,WinCC 甚至于Windows API功能均可以在动作脚本中被调用。此外，集成的脚本编程包含了C翻译器和大量的ANSI-C标准函数。,4,Wincc具有的一些特点：,请注意：系统的开放性使写脚本成为可能，但这也可能由于不正确的初始化指针或无休止的循环导致系统死锁和运行系统崩溃。同时请注意释放所分配的存储器。,5,Wincc具有的一些特点：,从,WinCC V5.0 Service Pack 2,以上版本起，使用,Sybase,版本,7.0,作为运行系统的数据库。,6,Wincc具有的一些特点：,为了使WinCC能够正确运行，必须为计算机分配一个Netbios名称。,计算机名不要包含任何空格或反斜线符号，并且前面的13个字符必须是唯一的。由于操作系统的缘故，计算机名称的长度限制为15个字符。计算机名称的第一个字符只允许为字母，且不允许使用任何变化的元音字母。,即使单用户系统未链接至网络，也必须为其选择一个符合,WinCC,惯例的计算机名称。,7,第一章：WinCC系统概述,关于SIMATIC视窗控制中心（WinCC）产品介绍。了解WinCC是西门子工业软件产品系列中的成员，掌握WinCC的产品范围以及发售，授权，系统和硬件要求。,WinCC用于制作监控画面。,STEP 7 PLC编程。,SIMATIC NET 用于网络配置。,8,WinCC 硬件要求：,WinCC supports all common IBM/AT-compatible PC platforms.Although values are given for a minimum configuration,to efficiently operate WinCC,you should aim for the values recommended for the optimum configuration.,最低配置,：,CPU,INTEL Pentium II 266 MHz,RAM,96 MB,Graphic Controller,SVGA(4 MB),Resolution,800*600,Hard Disk,500 MB available space,CD-ROM Drive,9,推荐配置：,CPU,INTEL Pentium II 400 MHz,RAM,128 MB,Graphic Controller,XGA(8 MB),Resolution,1024*768,Hard Disk,500 MB available space,CD-ROM Drive,操作系统要求：,WinCC can only run under Windows NT 4.0(Workstation or Server)when at least Service Pack 4 is installed.,10,WinCC的安装：,11,12,13,第二章：控制中心,学习如何生成一个新的项目，加入与PLC的连接并生成变量标签。,14,15,1.设置WinCC项目属性。,2.设置计算机名称和计算机类型。,16,在WinCC项目中加入一个新的驱动器：,1.在项目中加入驱动器。,2.组态所选协议的系统参数。,3.组态连接的逻辑连接参数。,4.在连接中加入变量标签。,说明：内部变量不算在要授权的变量标签计数中，所以用户可以在项目中使用（几乎是）不限个数的内部变量。运行时可以用鼠标指示变量的当前值。,17,练习：试新建一个项目,时间10分钟,18,问题：,1.内部和外部标签变量有什么区别？,内部变量标签不算在需要授权的变量标签计数中，也不需要外部地址。外部变量标签在协议握手下生成，需要与PLC进行通讯，算在需要授权的标签计数中。,19,第三章：图形设计编辑器的介绍,介绍在WinCC图形设计环境中的工具和应用。学习生成及修改对象的属性和事件，并将过程变量值与之相连，从而生成动态图形画面。,20,PLC,Tag标签,监控画面,WinCC图形系统的通讯原理：,21,组态模式(CS):,组态模式(CS):,用户可用各种工具和对象生成图形画面。然后用户可用变量标签，C脚本，以及其它方法对应于过程数据变化定义图形的行为。,不能在图形编设计器中进行编辑修改。,22,第四章：生成动态对象,进一步学习过程可视技术。学习WinCC中提供的生成动态图形画面方面的方法。这些动态图形通过用户和过程数据进行相互作用。,23,第五章：全局脚本编辑器,介绍在WinCC通过脚本环境中所用的工具及应用。学习生成全局C脚本并用该编辑器触发各种动作。,24,描述全局脚本编辑器中的工具和特性,演示如何生成并测试一个简单的项目函数,演示如何生成并测试一个简单的动作功能,陈述动作功能和函数之间有什么不同,解释如何用GSC运行应用，在WinCC图形运行模式中，监视全局动作功能的执行。,25,全局脚本编辑器的：,为了能用全局动作功能，用户必须首先在控制中心计算机属性中，使能Global Scripts Runtime(全局脚本运行)。,26,函数分类：,Project Functions(项目函数),*可生成全局访问的C函数。最大64K字节。,Standard Functions(标准函数),*包含用于WinCC编辑器、报警、存档等。,Internal Functions(内部函数),*C语言常用函数。,27,函数分类：,Action(动作功能),用户创建，不由其它C脚本中调用，与其它函数不同，它是由其它判断出发的：,*Acyclic(非周期),根据日期和时间调用一次。,*Cyclic(周期)每小时、天、秒等。,*Tag Triggered(变量标签触发),当邦定的标签变化时触发。,28,实例：项目函数,创建一个项目函数，并调用。,函数名：FtoC,float FtoC(float FValue),return(int)(5*(FValue-32)/9);,10分钟,29,实例：标准函数,在程序中用标准函数调用执行一个Windows程序，如：calc.exe,标准函数-windows-ProgramExecute,时间5分钟,30,实例：内部函数,Tag类,Get类,GetTagBit(Tag_Name);/返回类型:BOOL,GetTagByte(Tag_Name);/返回类型:BYTE,GetTagFloat(Tag_Name);/返回类型:float,31,*Set类,SetTagBit(Tag_Name,value);/返回类型:BOOL,SetTagByte(Tag_Name,value);/返回类型:BOOL,GetTagFloat(Tag_Name);/返回类型:float,32,实例：Action 函数,建立一个Action函数,*实现指示灯闪烁。,*物体平衡移动运动。,*触发方式：变量、周期触发，,使用GSC调试。,33,第六章：用户管理和项目安全,学习WinCC项目中安全性是怎样进行的，使用用户管理编辑器，以及所设计的其它工具确保PC不会被非法访问。,34,35,OPC连接实例,在服务器端创建一个Tag.,在客户端引用这个Tag.,36,OPC连接实例,37,38,39,40,第七章：报警存档编辑器,介绍在WinCC报警存档环境中的工具及应用。学习在编辑器中生成一个报警信息系统；组态报表和运行时的消息存档。,41,第八章：变量存档编辑器,介绍在WinCC变量存档环境中的工具及应用。学习生成过程存档，组态曲线，表格，以及依据存档数据所做的报表。,42,第九章：报表设计编辑器,介绍WinCC报表设计环境中的工具及应用。学习生成基于过程和组态的用户报表和预置报表。,43,44,
