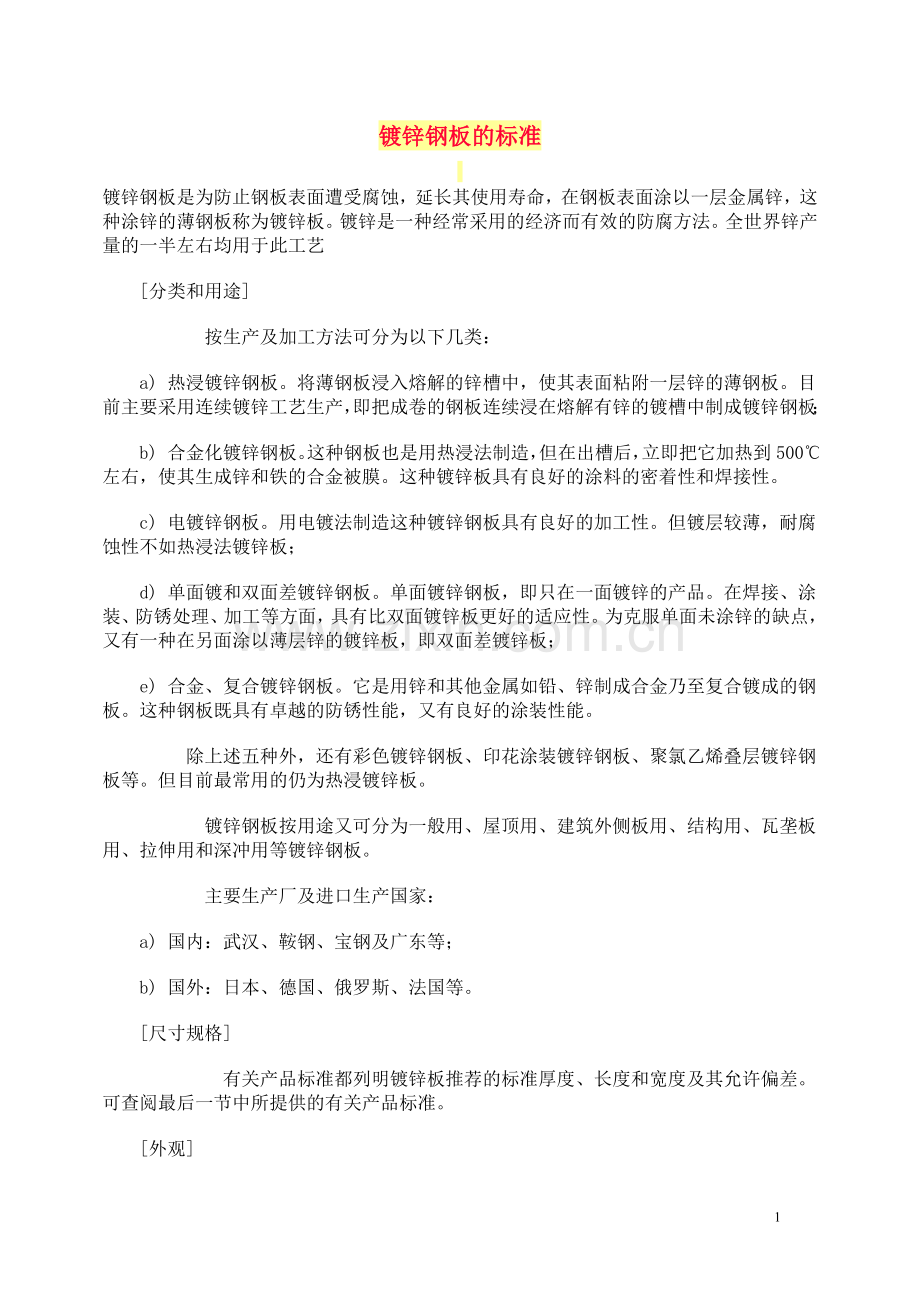

镀锌钢板的标准.doc

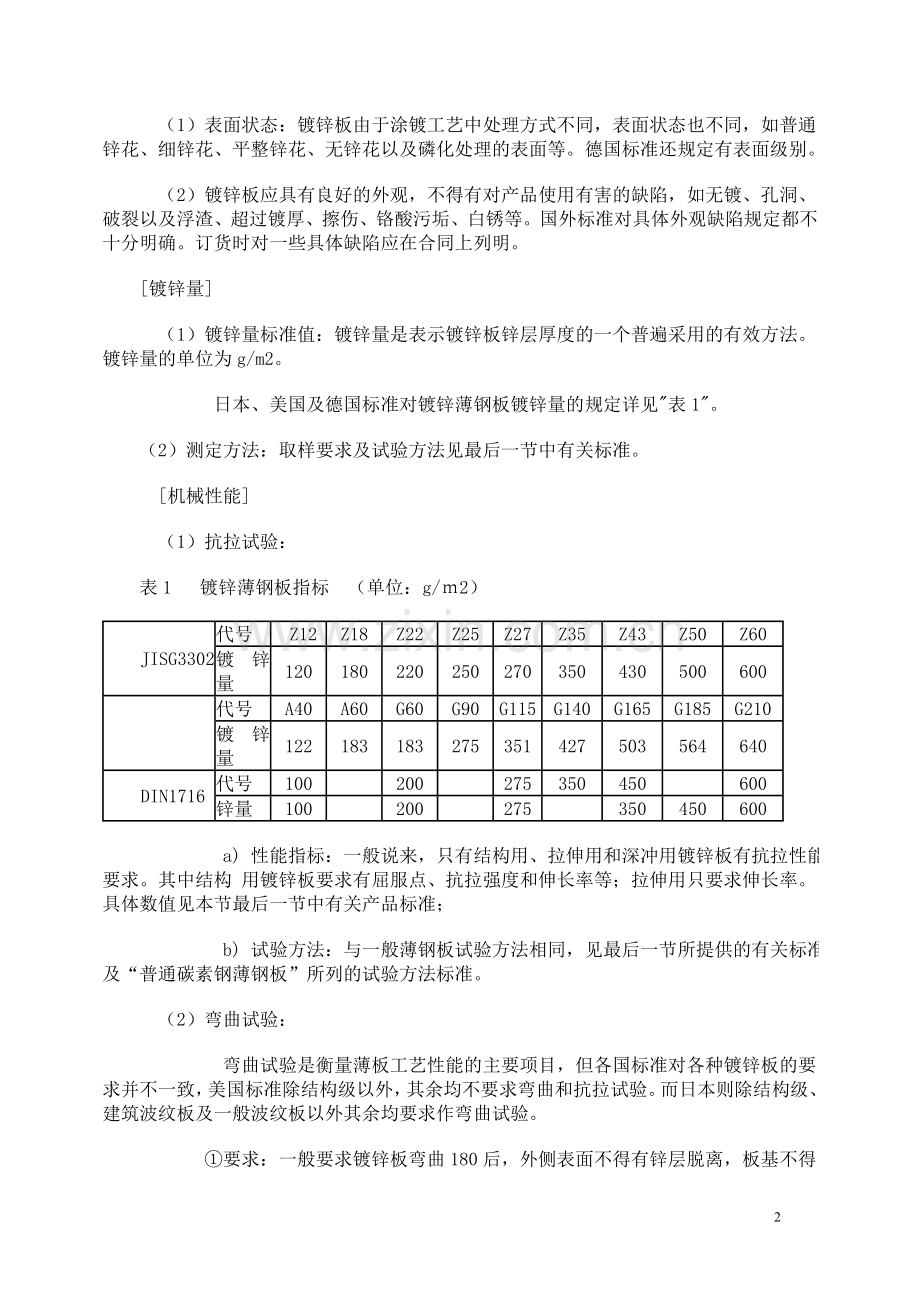

镀锌钢板的标准镀锌钢板是为防止钢板表面遭受腐蚀，延长其使用寿命，在钢板表面涂以一层金属锌，这种涂锌的薄钢板称为镀锌板。镀锌是一种经常采用的经济而有效的防腐方法。全世界锌产量的一半左右均用于此工艺 分类和用途 按生产及加工方法可分为以下几类：a) 热浸镀锌钢板。将薄钢板浸入熔解的锌槽中，使其表面粘附一层锌的薄钢板。目前主要采用连续镀锌工艺生产，即把成卷的钢板连续浸在熔解有锌的镀槽中制成镀锌钢板；b) 合金化镀锌钢板。这种钢板也是用热浸法制造，但在出槽后，立即把它加热到500左右，使其生成锌和铁的合金被膜。这种镀锌板具有良好的涂料的密着性和焊接性。c) 电镀锌钢板。用电镀法制造这种镀锌钢板具有良好的加工性。但镀层较薄，耐腐蚀性不如热浸法镀锌板；d) 单面镀和双面差镀锌钢板。单面镀锌钢板，即只在一面镀锌的产品。在焊接、涂装、防锈处理、加工等方面，具有比双面镀锌板更好的适应性。为克服单面未涂锌的缺点，又有一种在另面涂以薄层锌的镀锌板，即双面差镀锌板；e) 合金、复合镀锌钢板。它是用锌和其他金属如铅、锌制成合金乃至复合镀成的钢板。这种钢板既具有卓越的防锈性能，又有良好的涂装性能。 除上述五种外，还有彩色镀锌钢板、印花涂装镀锌钢板、聚氯乙烯叠层镀锌钢板等。但目前最常用的仍为热浸镀锌板。 镀锌钢板按用途又可分为一般用、屋顶用、建筑外侧板用、结构用、瓦垄板用、拉伸用和深冲用等镀锌钢板。 主要生产厂及进口生产国家：a) 国内：武汉、鞍钢、宝钢及广东等；b) 国外：日本、德国、俄罗斯、法国等。尺寸规格 有关产品标准都列明镀锌板推荐的标准厚度、长度和宽度及其允许偏差。可查阅最后一节中所提供的有关产品标准。外观（1）表面状态：镀锌板由于涂镀工艺中处理方式不同，表面状态也不同，如普通锌花、细锌花、平整锌花、无锌花以及磷化处理的表面等。德国标准还规定有表面级别。（2）镀锌板应具有良好的外观，不得有对产品使用有害的缺陷，如无镀、孔洞、破裂以及浮渣、超过镀厚、擦伤、铬酸污垢、白锈等。国外标准对具体外观缺陷规定都不十分明确。订货时对一些具体缺陷应在合同上列明。镀锌量（1）镀锌量标准值：镀锌量是表示镀锌板锌层厚度的一个普遍采用的有效方法。镀锌量的单位为g/m2。日本、美国及德国标准对镀锌薄钢板镀锌量的规定详见表1。（2）测定方法：取样要求及试验方法见最后一节中有关标准。机械性能（1）抗拉试验：表1 镀锌薄钢板指标（单位：g/2）JISG3302代号Z12Z18Z22Z25Z27Z35Z43Z50Z60镀锌量120180220250270350430500600代号A40A60G60G90G115G140G165G185G210镀锌量122183183275351427503564640DIN1716代号100200275350450600锌量100200275350450600 a) 性能指标：一般说来，只有结构用、拉伸用和深冲用镀锌板有抗拉性能要求。其中结构 用镀锌板要求有屈服点、抗拉强度和伸长率等；拉伸用只要求伸长率。具体数值见本节最后一节中有关产品标准； b) 试验方法：与一般薄钢板试验方法相同，见最后一节所提供的有关标准 及“普通碳素钢薄钢板”所列的试验方法标准。（2）弯曲试验： 弯曲试验是衡量薄板工艺性能的主要项目，但各国标准对各种镀锌板的要求并不一致，美国标准除结构级以外，其余均不要求弯曲和抗拉试验。而日本则除结构级、建筑波纹板及一般波纹板以外其余均要求作弯曲试验。 要求：一般要求镀锌板弯曲180后，外侧表面不得有锌层脱离，板基不得有龟裂及断裂； 试验方法：取样部位及数量见最后一节有关产品标准，弯曲角度为180，内侧间隔与试验样品板厚之比，见最后一节中所列的有关产品标准。化学成分 对镀锌板基板的化学成分的要求，各国标准规定不同，如日本就不要求，美国则要求。一般不作成品检验。包装 分为切成定尺长度的镀锌板和带卷镀锌板包装两种。一般铁皮包装，内衬防潮纸，外以铁腰子捆扎在托架上。捆扎要牢靠，以防内装镀锌板相互摩擦。有关镀锌板方面的国外主要标准 （1）产品标准：JISG3302-94镀锌钢板；JISG3312-94涂色镀锌铁皮；JISG3313-90(96)电镀锌钢板及钢带；热浸镀锌薄钢板的一般要求；商业级热镀锌薄钢板；咬合成型级热镀锌薄钢板；深冲级热镀锌薄钢板；屋面和壁板用 热浸镀锌薄钢板；沟渠用热镀锌薄钢板；结构级热镀锌薄钢板 ；冷轧电镀锌薄钢板；热镀锌特殊脱氧深冲级薄钢板；OCT7118-78镀锌薄钢板；DINEN10142-91部分1低碳钢热镀锌钢带和钢板；DINEN1012-92部分热镀锌薄钢板。 （2）试验方法标准：JISH0401-83热浸镀锌试验方法；DIN50952-69热浸镀锌试验方法。一、 热镀锌带钢的意义冷弯薄壁型钢日前普遍采用黑色材料，冷弯后经过简单的除锈涂装处理就投入使用了，其使用寿命 受到一定的限制（一般在5年左右即会出现大面积的锈蚀）。而我 司向市场隆重推出的热镀锌带钢，是以热轧带钢为基板，通过酸洗、冷轧、加热还原、镀锌等工艺流程生产出来的，其产品完全能达到GB510018-2002 冷弯薄壁型钢结构技术规范的标准，在建筑行业可以得到大量的应用，还可以在汽车、铁路机车制造、仓板制造、高速公路护栏等行业使用。二、 热镀锌带钢的镀锌方法1、 氢气还原法镀锌 氢气还原法镀锌发明于1937年，氢气还原法热镀锌奠定了现代化连续热镀锌的基础。采用氢气还原法生产工艺的产品，其外观质量、镀锌层结合力均优于溶剂法 镀锌。还原法镀锌在带钢经酸洗后进入加热还原炉，用氢气还原掉酸洗后产生的氧化膜，并在加热还原过程中使钢板表层产生一层海绵状的还原层，进入锌锅后可以 产生一层双向结合力好、均匀的锌铁合金层，大大增加了锌层的附着力、这也决定了其镀锌法能源消耗成本较高。2、 氯化铵溶剂法镀锌 氯化铵溶剂法镀锌发明于1837年。采用氯化铵溶剂法生产工艺的产品，由于氯化铵溶剂法镀锌没有加热还原过程，其外观质量与镀锌层表面结合力较氢气还原法镀锌略差。这也决定了其镀锌法能量消耗成本较氢气还原法镀锌低一些。三、 镀锌量 钢板的镀锌量一般为180-220g/，在潮湿的南方地区可以相应增加镀锌量至275g/来提高钢构件的使用寿命。镀锌产品的使用寿命一般在20-25年。四、 镀锌带钢的锌层特性 电镀锌层是不能形成锌花的，热镀锌层则有锌花，其形成过程如下：当镀锌带从锌锅出来后，经气刀的喷吹，大量锌液被吹回锌锅，这时带钢表面还有纯锌层，呈液 态附在钢板表面，在钢板表面形成大量结晶核，随着钢板上升冷却，使结晶核慢慢长成锌花。冷却速度越快锌花越小，冷却速度越慢锌花越大。无花镀锌板：其实，锌花只是具有观赏价值，无实际使用价值，相反在防腐蚀方面并不好，在发达国家都实行小锌花和无锌花镀锌钢板。4
