剖面图剖面图(课堂PPT).ppt

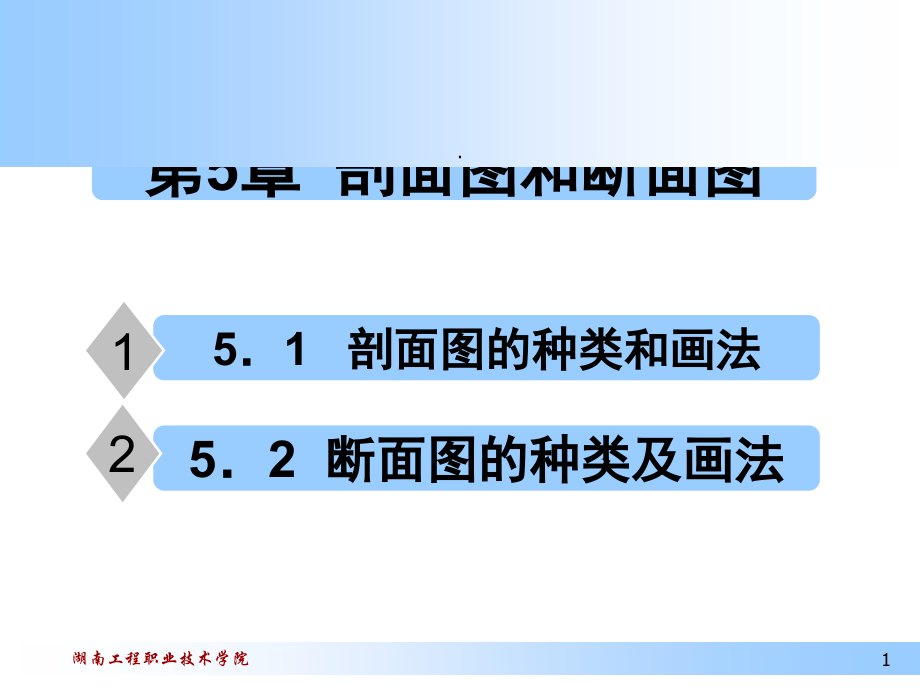

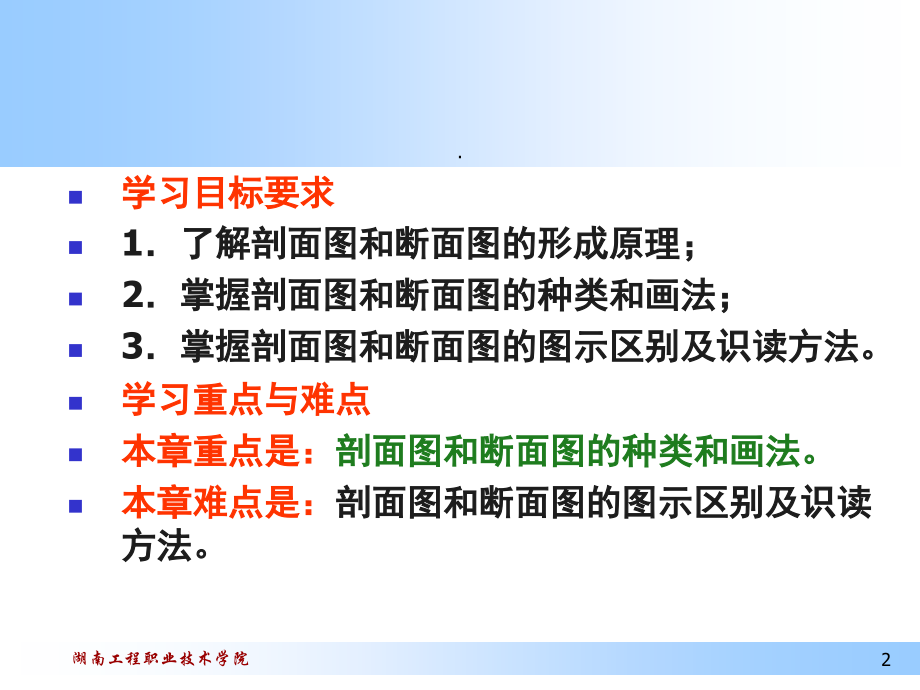

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,湖南工程职业技术学院,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,湖南工程职业技术学院,.,*,5,1,剖面图的种类和画法,第,5,章 剖面图和断面图,1,5,2,断面图的种类及画法,2,湖南工程职业技术学院,1,.,学习目标要求,1,了解剖面图和断面图的形成原理；,2,掌握剖面图和断面图的种类和画法；,3,掌握剖面图和断面图的图示区别及识读方法。,学习重点与难点,本章重点是：,剖面图和断面图的种类和画法。,本章难点是：,剖面图和断面图的图示区别及识读方法。,第,5,章 剖面图和断面图,湖南工程职业技术学院,2,.,5,1,2,2,剖面图及其数量,在剖面图中剖切到的轮廓用实线表示。剖面图的剖切是假想的，所以在画剖面图以外的投影图形时仍以完整形体画出。,确定剖面图数量，原则是以较少的剖面图来反映尽可能多的内容。选择时通常与形体的复杂程度有关。较简单的形体可只画一个，而较复杂的则应画多个剖面图，以能反映形体内外特征、便于识读理解为目的。如,图,1-5-2,所示，选用两个剖面图就较好地反映了形体的空间状况。,图,1-5-2,剖面图的数量,湖南工程职业技术学院,3,.,5,1,2,1,剖面符号和画法,由于剖面图本身不能反映剖切平面的位置，就必须在其他投影图上标出剖切平面的位置及剖切形式。在建筑工程图中用剖切平面符号表示剖切平面的位置及其剖切开以后的投影方向。,房屋建筑制图统一标准,中规定剖切符号由剖切位置线及剖视方向线组成，均以粗实线绘制。如,图,1-5-3,所示。,湖南工程职业技术学院,4,.,画剖面图时应重点掌握以下几点,1,剖切位置线是表示剖切平面的剖切位置的。剖切位置线用两段粗实线绘制，长度,610mm,。,2,剖视方向线是表示剖切形体后向哪个方向作投影的。剖视方向线用两段粗实线绘制，与剖切位置线垂直，长度宜为,46mm,。剖面剖切符号不宜与图面上图线相接触。,3,剖面的剖切符号，用阿拉伯数字，按顺序由左至右、由下至上连续编排，编号应注写在剖视方向线的端部。且应将此编号标注在相应的剖面图的下方。,湖南工程职业技术学院,5,.,4,需要转折的剖切位置线，在转折处如与其它图线发生混淆，应在转角的外侧加注与该符号相同的编号。,5,剖面图如与被剖切图样不在同一张图纸内，可在剖切位置线的另一侧注明其所在图纸的图纸号，也可在图上集中说明。,6,通常对下列剖面图不标注剖面剖切符号：通过门、窗洞口位置剖切房屋，所绘制的建筑平面图；通过形体（或构件配件）对称平面、中心线等位置剖切形体，所绘制的剖面图。,湖南工程职业技术学院,6,.,5,1,2,4,画材料图例,在剖切时，剖切平面将形体切开，从剖切开的截面上能反映形体所采用的材料。因此，在截面上应表示该形体所用的材料。,房屋建筑制图统一标准,中将常用建筑材料做了规定画法，如表,1-5-1,所示。,表,1-1-5,建筑材料图例,湖南工程职业技术学院,7,.,湖南工程职业技术学院,8,.,5,1,3,画剖面图应注意的问题,1,为了使图形更加清晰，剖面图形中一般不画虚线。,2,由于剖切是假想的，每次剖切都是在形体保持完整的基础上的剖切。其他投影图也按整体投影画出（如图,1-5-2,中的,H,面投影）。,3,如为注明形体的材料时，应在相应的位置画出同向、同间距并与水平线成,45,角的细实线（也称剖面线）。画剖面线时，同一形体在各个剖面图中剖面线的倾斜方向和间距要一致。,湖南工程职业技术学院,9,.,5,1,4,剖面图的种类与画法,常用的剖面图有：全剖面图、半剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图六种。,5,1,4,1,全剖面图,假想用一个剖切平面将形体完整地剖切开，得到的剖面图，称为全剖面图（简称全剖）。全剖面图一般常应用于不对称的形体，或虽然对称，但外形比较简单，或在另一投影中已将它的外形表达清楚的形体。,a,）两面投影,b,）立体图,c,）剖面图,湖南工程职业技术学院,10,.,在建筑工程图中，建筑平面图就是用水平全剖的方法绘制的水平全剖图，如,图,1-5-5,所示。,图,1-5-5,房屋平、立、剖面图,湖南工程职业技术学院,11,.,5,1,4,2,半剖面图,如果形体是左右对称或前后对称，而且内外形状都比较复杂时，为了同时表达内外形状，应采用半剖。,半剖就是以图形对称线为分界线，相当于把形体剖去,1/4,之后，画出一半表示外形投影，一半表示内部剖面的图形。,如,图,1-5-6,所示，为一,个杯形基础的半剖面图，,在正面投影和侧面投影,中，都采用了半剖面图,的画法，以表示基础的,外部形状和内部构造。,图,1-5-6,杯形基础的半剖图,湖南工程职业技术学院,12,.,画半剖面图时，应注意：,（,1,）剖面图和半外形图应以对称面或对称线为界，对称面或对称线画成细的单点长画线。,（,2,）半剖面图一般应画在水平对称轴线下侧或竖直对称轴线的右侧。,（,3,）半剖面图一般不画剖切符号和编号，图名沿用原投影图的图名。,湖南工程职业技术学院,13,.,作业：,P,113,思考题：,1,什么是剖面图？剖面符号如何表示？,习 题：,1,如图,1-5-19,所示，画出,1-1,、,2-2,剖面图。,1-5-19,第,1,题图,湖南工程职业技术学院,14,.,谢,谢,!,湖南工程职业技术学院,15,.,
