YD-HT温湿度显示器控制软件通用版使用说明书V2.doc

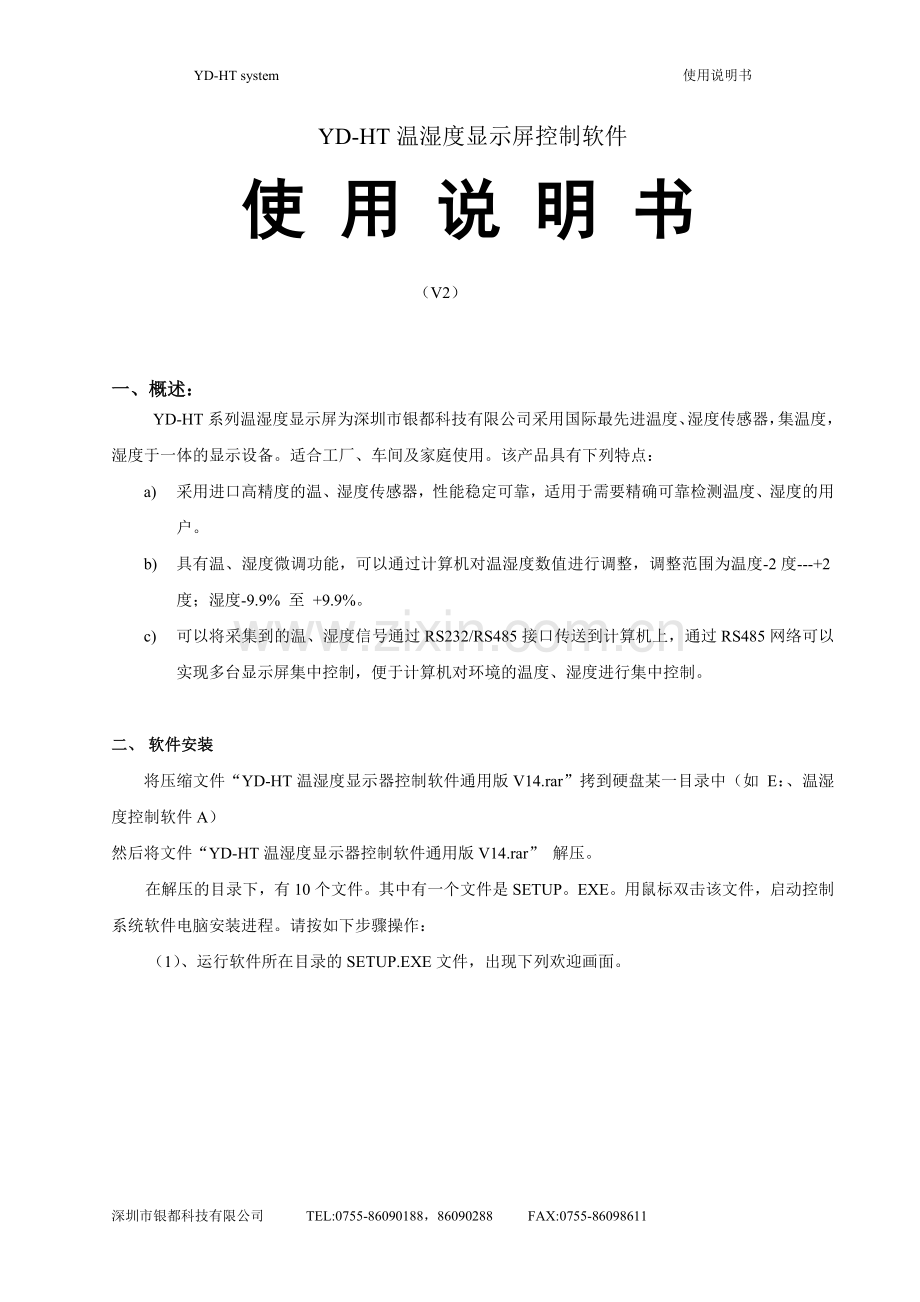

YD-HT system 使用说明书YD-HT温湿度显示屏控制软件使 用 说 明 书（V2）一、概述：YD-HT系列温湿度显示屏为深圳市银都科技有限公司采用国际最先进温度、湿度传感器，集温度，湿度于一体的显示设备。适合工厂、车间及家庭使用。该产品具有下列特点：a) 采用进口高精度的温、湿度传感器，性能稳定可靠，适用于需要精确可靠检测温度、湿度的用户。b) 具有温、湿度微调功能，可以通过计算机对温湿度数值进行调整，调整范围为温度-2度-+2度；湿度-9.9% 至 +9.9%。c) 可以将采集到的温、湿度信号通过RS232/RS485接口传送到计算机上，通过RS485网络可以实现多台显示屏集中控制，便于计算机对环境的温度、湿度进行集中控制。二、 软件安装将压缩文件“YD-HT温湿度显示器控制软件通用版V14.rar”拷到硬盘某一目录中（如 E：、温湿度控制软件A）然后将文件“YD-HT温湿度显示器控制软件通用版V14.rar” 解压。在解压的目录下，有10个文件。其中有一个文件是SETUP。EXE。用鼠标双击该文件，启动控制系统软件电脑安装进程。请按如下步骤操作：（1）、运行软件所在目录的SETUP.EXE文件，出现下列欢迎画面。（2）、选择 NEXT ，进入选择安装目录界面。（3）、按NEXT按钮，点击Change Directory ，进入安装目录选择界面。（4）、选择合适的目录，点击NEXT。（5）、再点击NEXT按钮，出现如下画面。（6）、再点击NEXT按钮，开始进行安装。（7）、软件安装完毕后，在程序组中找到安装的软件，单击。三、 软件应用1、软件安装完成，正确运行后，系统将显示如下画面：2、界面介绍界面功能分五部分（1）、串口设置。 A、共设有八个串口COM1-COM8。选择计算机上与显示屏连接的串口编号：COM1 COM8。如果该电脑无某一串口，点击该串口编号，将提示“串口X打开错误！”。 B、输入正确的地址，如网络中有这台设备，就进行数据采集了。如果电脑设置的地址和设备的地址不符，电脑将无法收到设备的数据。C、写地址的时候，网络上只能连接一台显示屏，否则将会把所有的显示屏写成统一地址。（2）、显示信息 按“读取”按钮，将读取并显示设备（温湿度屏）的信息。 地址： 设备的地址 版本号：设备程序的版本号 产品系列号：该产品的序列号 产品名称：该设备的产品编号 （3）、接收数据显示设备的数据：A温度-当前设备的温度值。B湿度-当前设备的湿度值。C温度偏移量-实际显示的温度与温度传感器输出的温度值的偏差值。D湿度偏移量-实际显示的湿度与湿度传感器输出的湿度值的偏差值。E温度范围-超过这个温度范围，显示屏将报警F湿度范围-超过这个湿度范围，显示屏将报警（4）、温湿度微调调整设备工作一段时间后，传感器输出信号将出现微小的变化，影响测量的精度。可通过电脑的办法进行微调。输入正确的温度或湿度值，按“温度调整”或“湿度调整”按钮，设备将自动加入偏移量，调整温湿度值到正确的数值。按“清除偏移量”将清除温湿度的偏移量。温度允许的偏移量为：-2度-+2度，超过该范围调整无效。湿度允许的偏移量为：-10%-+10%，超过该范围调整无效。（5）、温湿度报警设置（YD-HTB型适用）对于有报警功能的产品，需设置温湿度的工作范围，超过这个范围，系统将报警，蜂鸣器响，警灯闪烁。输入温度上下限值，按“设置”按钮，温度上下限值将存入显示屏中。输入湿度上下限值，按“设置”按钮，湿度上下限值将存入显示屏中。 深圳市银都科技有限公司公司地址：深圳市南山区西丽新光路新源工业区7栋三楼电 话：0755-86090188，86090288技术支持：13823309001传 真：0755-86098611 网 址：邮政编码：518055深圳市银都科技有限公司 TEL:[phone] FAX:[phone]
