门窗施工工艺-文档资料.ppt

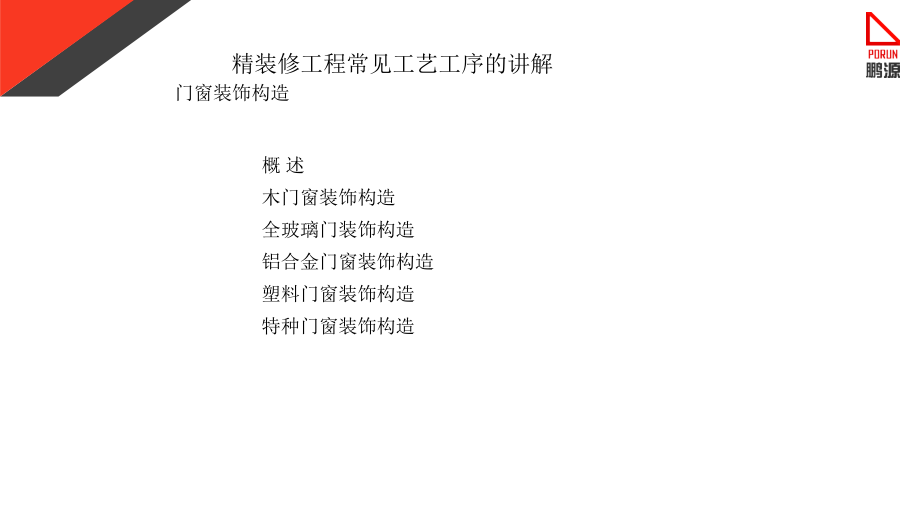

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,精装修工程常见工艺工序的讲解,门窗装饰构造,概 述,木门窗装饰构造,全玻璃门装饰构造,铝合金门窗装饰构造,塑料门窗装饰构造,特种门窗装饰构造,1,精装修工程常见工艺工序的讲解,5.1.1,门窗的分类,门的分类方法很多，按所在的位置分为外门和内门；按使用功能分为隔声门、防火门、密闭门、防辐射门、防盗门、通风门等。根据所用材料分为木门、钢门、无框全玻璃门、塑料门、铝合金门、塑钢门及其他材料门。,窗按使用功能分为密闭窗、隔声窗、防火窗、防盗窗、避光窗、橱窗、泄爆窗、售货窗等；按材料分为木窗、钢窗、铝合金窗、不锈钢窗、塑料窗、预应力钢丝网水泥窗及其他材料窗。,2,精装修工程常见工艺工序的讲解,5.1.2,门窗开启方式,门的开启方式一般有平开门、弹簧平开门、推拉门、折叠门、上翻门、升降门、卷帘门、转门等。不同开启方式的门都有其特点和一定的适用范围，选择时应综合考虑使用要求、洞口尺寸、技术经济、材料供应及加工制作条件等因素。,根据窗的开启方式，窗可分为平开窗、固定窗、转窗,(,上悬转,),、提拉窗、折叠窗、百叶窗和推拉窗等。,3,精装修工程常见工艺工序的讲解,5.1.3,门窗五金件,门窗五金件主要有：拉手、合页、插销、锁具、滑轮、滑轨、自动闭门器、门档等。,拉手和门锁,拉手是安装在门上，便于开启操作的器具，一般有普通拉手、底板拉手、管子拉手、铜管拉手、不锈钢双管拉手、方形大门拉手、双排,(,三排、四排,),铝合金拉手、铝合金推板拉手等，可根据造型需要选用。,拉手和门锁如图,5.1,所示。,4,精装修工程常见工艺工序的讲解,图,5.1,拉手与门锁,5,精装修工程常见工艺工序的讲解,自动闭门器,自动闭门器是能自动关闭开着的门的装置，分液压式自动闭门器和弹簧自动闭门器两类。如图,5.2,所示。,门档,防止门扇、拉手碰撞墙壁的五金而设置的装置，如图,5.3,所示。,门窗定位器,门窗定位器一般装于门窗扇的中部或下部，作为固定门窗扇的有风钩、脚踏门挚和磁力定门器等。,合页,一般有普通合页、插芯合页、轻质薄合页、方合页、抽心合页等。,6,精装修工程常见工艺工序的讲解,图,5.2,闭门器,7,精装修工程常见工艺工序的讲解,图,5.3,门档,8,精装修工程常见工艺工序的讲解,5.2.1,夹板门,夹板门的门扇中间为轻型骨架双面粘贴薄板。骨架一般是由,(32,35)mm(34,60)mm,木条构成纵横肋条，肋距为,200,400mm,也可用蜂巢状芯材即浸渍过合成树脂的牛皮纸、玻璃布或铝片经加工粘合而成骨架，两面粘贴面板和饰面层后，四周钉压边木条固定。夹板门自重轻、表面平整光滑、造价低，多用于卧室、办公室等处的内门，其构造如图,5.4,所示。,9,精装修工程常见工艺工序的讲解,图,5.4,夹板门构造,10,精装修工程常见工艺工序的讲解,5.2.2,实木门,实木门一般分为实木拼板门、实木镶板门、实木框架玻璃门和实木雕刻门。,实木拼板门是用较厚的条形木板拼接成门扇。,实木镶板门、实木框架玻璃门与实木雕刻门的共同之处是门扇是由边梃、冒头及门芯板组成。若门芯镶入木板即为实木镶板门，若门芯镶入玻璃即成实木框架玻璃门，若在门芯镶入的木板上雕刻图案造型。图,5.5,为实木镶板门构造。,11,精装修工程常见工艺工序的讲解,图,5.5,实木镶板门构造,12,精装修工程常见工艺工序的讲解,5.2.3,推拉木门,推拉木门是指门扇用左右推拉的方式启闭，分暗装式和明装式。推拉门必须设置吊轨和地轨，暗装式是将轨道隐藏于墙体夹层内，明装式是将轨道安装在墙面上用装饰板遮挡。,推拉门的门扇可以作成镶板门、镶玻璃门、夹板门、花格门等。推拉花格门既能分割空间又在视线上有一定的通透性，花格的造型还有独特的装饰效果。推拉门的构造如图,5.6,所示。,13,精装修工程常见工艺工序的讲解,图,5.6,推拉门构造,14,精装修工程常见工艺工序的讲解,5.3.1,厚玻璃装饰门,厚玻璃装饰门又称无框玻璃门，是用厚玻璃板做门扇，仅设置上下冒头及连接门轴，而不设置边挺。玻璃一般为,12mm,的厚质平板白玻璃、雕花玻璃及彩印图案玻璃等，具体厚度视门扇的尺寸而定；上下冒头和门框均采用不锈钢或钛合金板罩面，拉手也用不锈钢或钛合金成品件；用地弹簧作为固定连接与开启门扇的装置。,图,5.7,为无框地弹簧玻璃门构造。,15,精装修工程常见工艺工序的讲解,图,5.7,无框地弹簧玻璃门构造,16,精装修工程常见工艺工序的讲解,5.3.2,自动推拉门,自动推拉门的门扇采用铝合金或不锈钢做外框，也可以是无框的全玻璃门，其开启控制有超声波控制、电磁场控制、光电控制、接触板控制等。当今比较流行的是微波自动推拉门，即用微波感应自动传感器进行开启控制。若人或其他移动物体进入传感器感知范围内时，门扇自动开启；人或其他移动物体离开传感器感知范围内时，门扇自动关闭。,17,精装修工程常见工艺工序的讲解,微波感应自动门地面上装有导向性下轨道，其长度为开启门宽的,2,倍。自动门上部机箱部分可用,18,号槽钢做支撑横梁，横梁两端与墙体内的预埋钢板焊接牢固，以确保稳定。,感应自动推拉门可以免于人工开启之烦，为房间的保温、隔热起到重要作用，同时具有较好的装饰效果，宜用于人流较少、装饰高雅的宾馆、办公楼主入口处。感应自动推拉门构造如图,5.8,所示。,18,精装修工程常见工艺工序的讲解,图,5.8,感应自动推拉门构造,19,精装修工程常见工艺工序的讲解,铝合金门窗具有自重轻、强度高、密封性好、变形性小、色彩多样、表面美观、耐蚀性好、易于保养、工业化程度高等优点，因此得到了广泛的使用。,铝合金门窗根据开启方式的不同，可分为推拉门、推拉窗、平开门、平开窗、固定窗、悬挂窗、回转门、回转窗等；按门窗型材截面的宽度可分为许多系列，常用的有,25,、,40,、,45,、,50,、,55,、,60,、,65,、,70,、,80,、,90,、,100,、,135,、,140,、,155,、,170,系列等；根据氧化膜色泽的不同又有银白色、金黄色、青铜色、古铜色、黄黑色等类型。,20,精装修工程常见工艺工序的讲解,铝合金门窗安装采用预留洞口后安装的方法，门窗框与洞口的连接采用柔性连接，门窗框的外侧用螺钉固定,1.5mm,厚不锈钢锚板，当外框安装定位后，将锚板与墙体埋件焊牢固定。,门窗与墙体等的连接固定点，每边不得少于两点，间距一般不大于,0.5m,。框的外侧与墙体之间的缝隙内填沥青麻丝，外抹水泥砂浆，表面用密封膏嵌缝。图,5.9,为,55,系列铝合金平开门的构造。,图,5.10,为铝和合金推拉窗构造。,21,精装修工程常见工艺工序的讲解,图,5.9,55,系列铝合金平开门构造,22,精装修工程常见工艺工序的讲解,图,5.10,铝合金推拉窗构造,23,精装修工程常见工艺工序的讲解,塑料门窗是以聚氯乙烯或其他树脂为主要原料，以轻质碳酸钙为填料，添加适量助剂和改性剂，经双螺杆挤压机挤压成型的各种截面的空腹门窗异型材，以专门的组装工艺将异型材组装而成。由于塑料的刚度较差，一般在空腹内嵌装型钢或铝合金型材进行加强，从而增强了塑料门窗的刚度，因此，塑料门窗又称为,“,塑钢门窗,”,。,塑料门窗在密闭性、耐腐蚀性、保温隔声性、耐低温、阻燃、电绝缘性等方面性能良好，造型美观，是一种应用广泛的门窗。,24,精装修工程常见工艺工序的讲解,塑料门窗的种类很多，按原材料的不同可以分为：以聚氯乙烯树脂为主要原料的钙塑门窗，以改性聚氯乙烯为主要原料的改性聚氯乙烯门窗。,塑料门窗的异型材一般按用途分为主型材和副型材。主型材在门窗结构中起主要作用，截面尺寸较大，如框料、扇料，门边料、分格料、门芯料等。,塑钢门窗框与洞口的连接安装构造与铝合金门窗基本相同，门窗框与墙体的连接固定方法有连接件法、直接固定法和假框法三种，如图,5.11,所示。,25,精装修工程常见工艺工序的讲解,图,5.11,塑钢门窗框与墙体的连接固定,(a),连接件法,(b),直接固定法,(c),假框法,26,精装修工程常见工艺工序的讲解,连接件法是用一种专门制作的铁件把门窗框与墙体连接一起，做法是将固定在门窗框型材靠墙一面的锚固铁件用螺钉或膨胀螺钉固定在墙上。,直接固定法是砌筑墙体时，先将木砖预埋于门窗洞口设计位置处。,假框法是在门窗洞口内安装一个与塑料门窗框配套的镀锌铁皮金属框，或者当木门窗换成塑料门窗时保留原来木门窗框，将塑料门窗框直接固定在原来框上，最后再用盖口条对接缝及边缘部分进行装饰。图,5.12,为塑钢门窗的构造。,27,精装修工程常见工艺工序的讲解,图,5.12,塑钢门窗的构造,28,精装修工程常见工艺工序的讲解,5.6.1,密闭窗,密闭窗用于有防尘、保温、隔声等要求的房间。密闭窗的构造应尽量减少窗缝，对缝隙采取密闭措施，选用适当的窗扇及玻璃的层数、间距、厚度，以保证达到密闭效果。,对缝隙一般用富有弹性的垫料嵌填，如毛毡、厚绒布、以及橡胶、海绵橡胶、硅橡胶、聚氯乙烯塑料、泡沫塑料等，并将弹性材料制成条状、管状以及适宜密闭的各种断面。玻璃与窗扇间可用各种防水油膏、压条、卡条、油灰等进行密闭处理，如图,5.13,所示。,29,精装修工程常见工艺工序的讲解,图,5.13,玻璃与窗扇间密闭处理构造,30,精装修工程常见工艺工序的讲解,窗扇与窗框的密闭处理有贴缝式、内嵌式、垫缝式三种方式，如图,5.14,所示。,由于单层玻璃保温、隔热、隔声性能均较差，因此，密闭窗户多采用增加窗扇或玻璃层数的做法来提高隔声保温效果。隔声窗可采用中空玻璃窗、双层及三层玻璃的固定窗。双层玻璃间距为,80mm,100mm,，玻璃安装在弹性材料上，在窗四周应设置吸声材料，或将其中一层玻璃斜置，以防止玻璃间的空气层发生共振现象，如图,5.15,所示。,31,精装修工程常见工艺工序的讲解,图,5.14,窗扇与窗框的密闭处理构造,(a),贴缝式,(b),内嵌式,(c),垫缝式,32,精装修工程常见工艺工序的讲解,图,5.15,隔声窗构造,33,精装修工程常见工艺工序的讲解,5.6.2,隔声门,隔声门常用于室内噪声要求较低的房间中，如播音室、录音室等。主要的构造问题是保证门扇的隔声能力和门缝隙密闭性能。,隔声门门扇越重隔声效果越好，但过重又不便于开启。通过采用多层复合结构、合理利用空腔构造及吸声材料的方法来提高门扇的隔声效果。饰面材料采用整体板材，如硬质木纤维板、胶合板、钢板等，不宜采用拼接的木板。图,5.16,是几种常见的隔声门扇构造。,34,精装修工程常见工艺工序的讲解,图,5.16,隔声门构造,35,精装修工程常见工艺工序的讲解,隔声门的门缝隙之间应密闭而连续，主要应考虑门扇与门框之间、对开门门扇之间以及门扇与地面之间的缝隙处理，处理构造如图,5.17,所示。,在同一门框中做两道隔声门，或在建筑平面内布置具有吸声处理的隔声间，都是提高隔声效果的好办法。,图,5.18,为钢隔声门构造。,36,精装修工程常见工艺工序的讲解,图,5.17,门缝的构造处理,(a),门框与门扇缝隙,(b),对开门扇缝隙,(c),门底缝隙,37,精装修工程常见工艺工序的讲解,图,5.18,钢隔声门构造,38,精装修工程常见工艺工序的讲解,5.6.3,保温门,保温门的构造要点是保证门扇的保温性能和门缝隙密闭性能。保温门门扇一般采用质轻、疏松多孔、容重小的材料或合理利用空腔构造来达到门扇的保温效果。保温门门扇与门框之间、对开门门扇之间以及门扇与地面之间的缝隙处理同隔声门。,图,5.19,是几种常见的保温门扇及热阻值。图,5.20,为胶合板保温门构造。,39,精装修工程常见工艺工序的讲解,图,5.19,常见的保温门扇组成构造及热阻值,（,a,）热阻值,1.066,（,b,）热阻值,1.158,（,c,）热阻值,1.250,（,d,）热阻值,1.250,（,e,）热阻值,0.742,（,f,）热阻值,0.774,(g),热阻值,0.830 (h),热阻值,1.317 (i),热阻值,0.957,(j),热阻值,1.567,40,精装修工程常见工艺工序的讲解,图,5.20,胶合板保温门构造,41,精装修工程常见工艺工序的讲解,5.6.4,防火门,根据防火规范要求，为了减少火灾在建筑物内蔓延，在建筑空间内，设置防火墙和防火门，将建筑物划分成几个防火区。防火门应与烟感、光感、温感报警器和喷淋器等消防报警装置配套设置，洞口高度和宽度按建筑标准常用尺寸。,42,精装修工程常见工艺工序的讲解,防火门类型,防火门按耐火极限分三个等级：甲级防火门的耐火极限为,1.3,小时，乙级防火门的耐火极限为,0.9,小时，丙级防火门的耐火极限为,0.6,小时。甲级防火门门扇不设玻璃小窗，乙丙级防火门可在门扇上设面积不大于,200,的玻璃小窗，玻璃为夹丝玻璃或复合防火玻璃。,按面材及芯材的不同防火门可分为木板铁皮门、骨架铁皮填充门、金属门和木质门等。,43,精装修工程常见工艺工序的讲解,防火门构造,木质防火门是采用优质的云杉，经过难燃化学浸渍处理后作成门扇骨架，面板采用涂有防火漆的阻燃胶合板或镀锌铁皮，内填阻燃材料而成。,钢木质防火门是采用采用钢木组合制造，门扇采用钢骨架，面板采用阻燃胶合板，内填阻燃材料，门扇总厚度为,45mm,，门框料采用,1.5mm,厚钢板冷弯成型。,44,精装修工程常见工艺工序的讲解,钢质防火门是采用优质冷压钢板，经冷加工成型。一般采用框架组合式结构，门扇料钢板厚度为,lmm,，门框料厚度为,1.5mm,，门扇总厚度为,45mm,，表面涂有防锈剂。根据需要配置耐火轴承合页、不锈钢防火门锁、闭门器、电磁释放开关等。这种防火门整体性好，高温状态下支撑强度高。,常见几种防火门的构造层次如图,5.21,所示。图,5.22,为平开式防火门构造。,45,精装修工程常见工艺工序的讲解,图,5.21,几种防火门的构造层次及耐火极限,46,精装修工程常见工艺工序的讲解,图,5.22,平开式防火门构造,47,精装修工程常见工艺工序的讲解,5.6.5,防火卷帘门,防火卷帘门是由帘板、卷筒体、导轨、电力传动等部分组成。帘板由,1.5mm,的钢带轧制成,C,形钢扣片，重叠连锁而成。也可采用钢质,L,形串联式组合构造。这种门刚度和密闭性能优异，还可配置温感、烟感、光感报警系统和水幕喷淋系统。,防火卷帘门一般安装在墙体预埋铁件上或混凝土门框预埋件上，其构造如图,5.23,所示。,48,精装修工程常见工艺工序的讲解,图,5.23,卷帘门构造,49,精装修工程常见工艺工序的讲解,5.6.6,商业橱窗,商业橱窗是商业建筑展示商品或进行宣传摆放展品的专用窗，应具有一定的陈列空间、通风口、大面积玻璃和防护拦等。橱窗构造设计主要应考虑：橱窗尺度，橱窗的防雨和遮阳，与营业厅通风、采光的关系，冷凝水的排除，橱窗灯光布置等问题。,橱窗尺度主要根据陈列品的性质和品种而定，一般陈列面的高度距室外地坪,300,450mm,，最高,800mm,，同时距离室内地面不小于,200mm,，橱窗深度一般,600,2000mm,。,50,精装修工程常见工艺工序的讲解,橱窗框料有木、钢、铝合金、不锈钢、塑料等品种，断面尺寸根据橱窗大小和装玻璃有无填料而定。橱窗的玻璃一般厚度,6,12 mm,，玻璃间可平接，过高时可用铜或金属夹逐段连，也可加设中槛,(,横档,),分隔。安装较大玻璃最好采用橡皮、泡沫塑料、毛毡等填条，以免破碎。,橱窗构造如图,5.24,所示。图,5.26,、图,5.27,、图,5.28,橱窗实例构造图及节点图。,51,精装修工程常见工艺工序的讲解,图,5.24,橱窗构造示意图及节点图,52,
