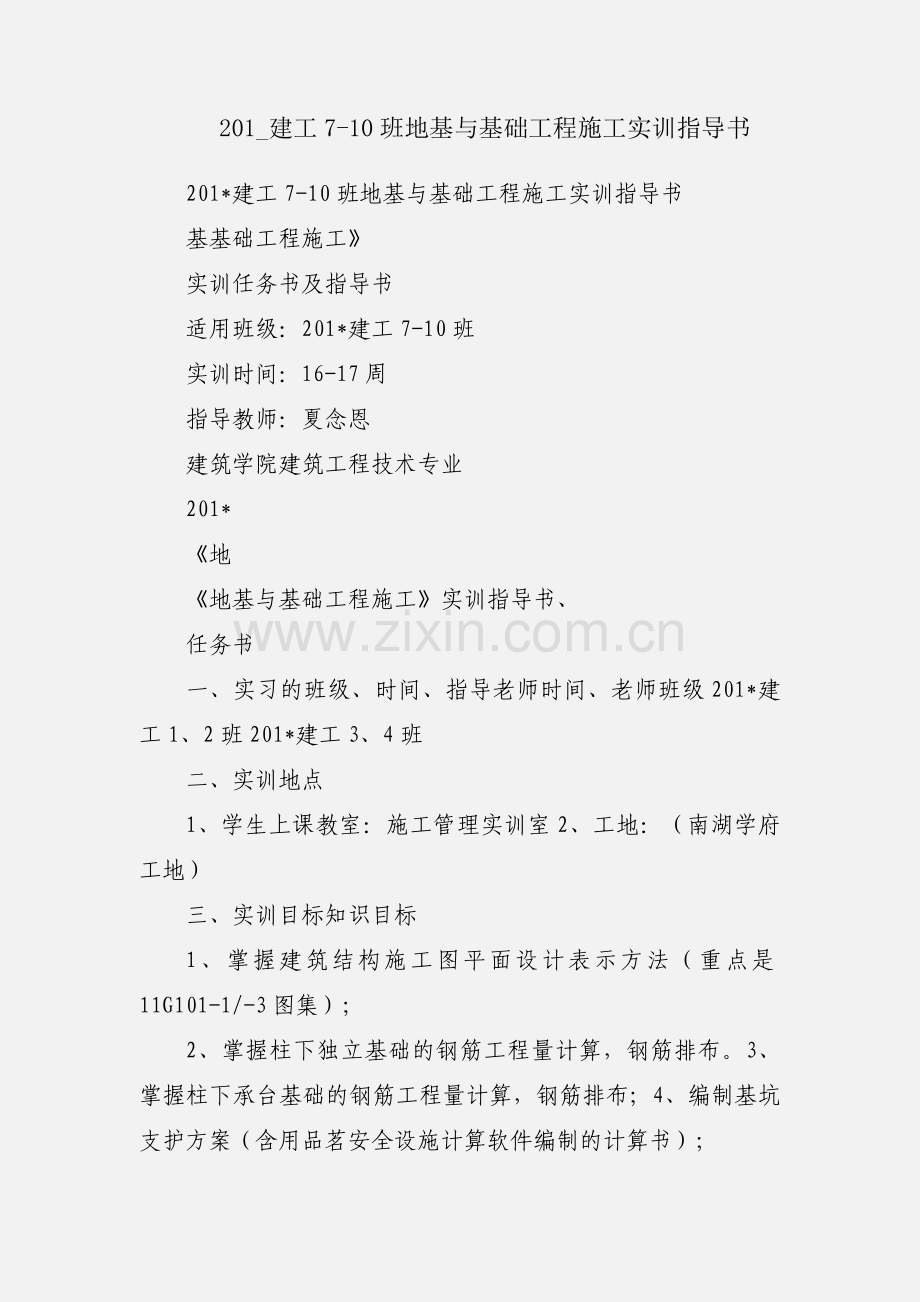

《地
《地基与基础工程施工》实训指导书、
任务书
一、实习的班级、时间、指导老师时间、老师班级201*建工1、2班201*建工3、4班
二、实训地点
1、学生上课教室：施工管理实训室2、工地：（南湖学府工地）
三、实训目标知识目标
1、掌握建筑结构施工图平面设计表示方法（重点是11G101-1/-3图集）；
2、掌握柱下独立基础的钢筋工程量计算，钢筋排布。3、掌握柱下承台基础的钢筋工程量计算，钢筋排布；4、编制基坑支护方案（含用品茗安全设施计算软件编制的计算书）；
5、南湖学府工地实习，写实习报告。能力目标
时间指导老师16周17周夏念恩夏念恩
1、能手算柱下独立基础和承台基础的钢筋工程量计算，；2、绘制钢筋排布图；
3、编制基坑支护方案（含用品茗安全设施计算软件编制的计算书）；
4、工地实习；
5、具有职业岗位中钢筋混凝土工程的技术指导、质量检查、管理能力。
素质目标
1、具有独立学习、独立计划、独立工作的能力；2、具有认真做事、细心做事的态度,感兴趣，有自信心；3、树立质量第一、安全第一，标准规范的科学观；4、具有职业岗位所需的团队合作、交流等能力。
四、实训任务
载体：院实训大楼图纸、11G101-3
1、用品茗安全设施计算软件编制的计算书，制订基坑支护方案;
2、根据《建筑地基基础设计规范》（GB50007---201*）和平法11G101-3,计算如下独立基础底板钢筋工程量，并画出排布图，按挖土深度1.5m(从室外设计地面-0.3到垫层底-1.8)，放坡1:0.33，计算挖土方的体积。(C25,KZ:400*400)独立基础平面注写：
DJP01,300/200
B:X:`(HRB400)16@200;Y:(HRB400)14@200基础平面尺寸：
A*B=2.6(X向)*1.5（Y向）m
3、等边三桩承台CT
根据《建筑地基基础设计规范》（GB50007---201*）和平法11G101-3,计算如下承台钢筋工程量，并画出排布图。(C25)三桩承台平面尺寸如图所示：
4、南湖学府工地实习，编写实习报告。五、实训要求及注意事项
1、实习期间请假不得超过两天，严格完成实习任务。
2、严格遵守实习工地的一切规章制度和要求。并要参加具体工作以培养实际工作能力。
3、实习期间应加强对学生的安全教育、职业道德教育、集体主义教育和专业教育。
4、参加实习的学生必须按照实习大纲的要求，在实习指导教师的指导下全面完成实习任务。熟悉相关工作的操作工艺。
5、实习期间学生应厉行节约不得浪费建筑材料，不得损坏施工工具和设备。
6、学生擅自不参加实训的或实习期间缺勤超过规定时间的三分之一的，除按学院考勤规定处理外，本次实训不计成绩。
六、成绩评定
实习结束后，提交A4纸用品茗安全设施计算软件编制的计算书和制订施工方案、桩基础承台钢筋工程量，绘制钢筋排布图，南湖工地实习报告，本次实训成绩计入地基基础工程施工实训成绩。
《GIS基础实习》指导书
第一阶段地图矢量化
软件平台：ArcGIS或MapGIS数据信息：
比例尺：1:250000
数据范围：湖南省（共16幅）投影类型：高斯-克吕格六度带号：19
椭球参数：北京54/克拉索夫斯基(1940年)椭球
上交成果：
地图矢量化工作日志表和图层自（互）检表（电子文档及纸质打印稿）矢量化成果（矢量数据文件）
一、配准
地图扫描数字化后，启动ArcMap后将数据导入ArcMap中，并进行配准，读图可以得到一些控制点公里网格交点，鼠标右击输入该点实际的坐标位置
常用方法。
1．打开ArcMap，点菜单“View”/“Toolbars”增加Georeferncing工具条。2．用
把需要进行纠正的影像changshatif增加到ArcMap中，会发现Georeferncing
工具条中的工具被激活。（注意：加载图象时注意当目录含中文时，加载图象有可能不能正常预览。）
3．读图，从图中均匀的取多个点（不少于4个）。一般在实际中，这些点应该能够均
匀分布。
4．首先将Georeferncing工具条的Georeferncing菜单下AutoAdjust不选择。5．在Georeferncing工具条上，点击AddControlPoint按钮。
6．使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击出现“InputXand
Y”下拉菜单，输入该点实际的坐标位置。
7．用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
8．如果想修改某个控制点的配准值，或是想删除某个控制点，可以点击Georeferncing
工具条上的ViewLinkTable按钮某一控制点）并点击右上角的里的数据并进行修改。但不可在配准过程中按配准时的某一步。即使再按
。在对话框中可以选中某一行（即
，这样就删除了这个控制点。也可以点击某一格
，这样的话会回到没有加载图像前的状态而不是返回，也不能恢复配准的过程了（必须重新配准）。
，观
9．增加所有控制点后，在Georeferencing菜单下，点击UpdateDisplay，单击
看图像。
10．在Georeferencing菜单下，点击Rectify，将校准后的影像另存。保存好.mxd文件，后面的数字化工作是对这个校准后的影像进行操作的。
二、交互矢量化
地图矢量化就是把读入的栅格数据通过交互矢量转换成矢量数据（.shp格式）。它是地理信息系统的主要功能之一，很多实际应用都是在矢量化的基础上进行的。矢量化数据成果的好坏直接影响到后续工作（如制作各类专题地图）的准确性。所以我们必须从开始就要把基础打好，以保证地图的质量。1.读图分层
在进行矢量化之前，应该认真读图，主要包含两方面的信息：一是图幅信息；二是图层分类信息。所谓读图分层，就是整理归类出图中用到的各类图元的参数和属性，并以此为基础划分图层。并确定各类图元所使用图形参数和各图层文件所采用的属性结构（除默认属性外，高程点图层添加height短整形属性字段，其他图层添加name字符型属性字段）。各种地图要素的处理原则如下。
①除等高线外，底图上的原始信息均要求矢量化，有条件的组也可以矢量化该图层②点或单个符号对象用点表示
③各种线状对象（包括实线、虚线、点划线、双线等）用线表示
④各种面状对象（包括有颜色的面、无颜色但表对象分布的面）用面表示，两个面的边界线需完全重合；
⑤底图内图轮廓线以内的地图要素注记一般作为某图元的属性记录（可能是名称或某个属性的值，地图整饰时可以生成图元的标注）
⑥尽量采用与原图一致的符号、字体、颜色、大小等，无一致者采用相近符号。
2.元数据整理
每组的矢量化文件目录用图幅编号命名，如组名-图幅号命名，如01-H4916等。所有的矢量化文件（工程文件和图层文件）和原始图片、校正后影像放置在同一目录下，并在该目录下新建一个文本文件“readme.txt”，文本文件内容示例如下：一、图幅信息：图幅号：H4916图幅名称：长沙市比例尺：1:250000单位：M投影类型：高斯-克吕格6度带号：19椭球参数：北京54/克拉索夫斯基(1940年)椭球二、投影参数设置统一选用ProjectedCoordinateSystems/GaussKruger/Beijing1954/Beijing1954GKZone19.prj，数据以m为单位，输入数据时使用带号19。三、图层分类：1.省界，线图层，文件名shengjie_H4916（制图：王五）2.地区界，线图层，文件名为diqujie_H4916（制图：王五）3.县界，线图层，文件名为xianjie_H4916（制图：王五）4.铁路，线图层，文件名为tielu_H4916（制图：李四）5.道路，线图层，文件名为daolu_H4916（制图：李四）6.线状河流、水系，线图层，文件名为heliu_l_H4916（制图：李四）7.面状河流、水系，面图层，文件名为heliu_p_H4916（制图：李四）8.高程点，点图层，文件命名为gaochengdian_H4916（制图：张三）9.居民点，点图层，文件命名为jumindian_H4916（制图：张三）10.居民地，面图层，文件命名为jumindian_p_H4916（制图：张三）四、备注小组成员：底图文件：完成时间：3.新建点、线、面图层
新建图层，打开ArcCatalog，在矢量化文件目录下新建各分类图层1）、新建点图层
修改坐标系
2）、新建线图层
3）、新建面图层
结果如下
4）.定义数据层的坐标
在ArcMap中，创建新图并向其中加载数据层时，第1个被加载的数据层的坐标系统就作为该数据组默认的坐标系统，随后加载的数据层，无论其坐标系统如何，只要含有坐标信息，满足坐标转换的需要，都将被自动的转换成该数据组的坐标系统。当然，这种转换不影响数据层所对应的数据文件本身。
查阅数据组织坐标
【1】在数据组上按右键打开快捷菜单；
【2】点击Properties，打开DataFrameProperties对话框；
【3】点击CoordinateSystem标签，数据组的坐标信息就显示在该窗口中；查阅数据组织坐标
4.矢量化
对点矢量化
点击StartEditing，即可以编辑
StopEditting，停止编辑
添加属性字段（注意一定要在停止编辑以后才能添加属性），propotiseopenattitudetableoptionsaddfield
输入名称，类型等
按分类新建的点线面图层，添加属性字段，选择合适的地图符号进行矢量化。Control+Z：退回一个点Delete：删除点、线或面双击：结束线或面设置捕捉环境
点击Tools-Customize-commands-Editor下的Snapping，弹出如下窗口
在操作的图层中Vertex，Edge，End的方框内打勾，
这样在增加新要素的时候鼠标移近已有结点弧段时可以与定点、边、终点对齐，提高精度。
如果图面质量较好，对二值图进行矢量化时也可以选择方法：Toolextensions选中arcscan
调出Arcscan
二值化，propotiseclassified（对栅格数据进行矢量化之前一定要二值化，Arcscan才能使用）
Snaping，抓取功能，选择Centerlines和Intersection来进行捕捉
在ArcScan工具栏上点击VectorizationTrace按钮，当跟踪完以后就可以按F2完成
矢量化点图层
为线图层添加属性
矢量化线图层
为面图层添加属性
矢量化面图层
Control+Z：退回一个点Delete：删除点、线或面双击：结束线或面5.精度与质量要求
对矢量化后的图层文件精度和质量控制要求如下：
①保留原图完整信息，不遗漏、丢失，无错误；②按要求进行分层、分类；
③对象位置偏差不超过1～2个像元；
④对象连接、转折、穿越等逻辑关系正确；⑤地图符号合适；⑥有必要的属性。
在矢量化过程中，要求填写工作日志表及自（互）检表，每个图层文件要求制图人自检、组内成员互检，并由组长签字确认。每人填写一张“张三地图矢量化工作日志表”、每个图层文件包含“＊＊图层自检表”和“＊＊图层互检表”两张表，表格word电子文档存储在矢量化图幅目录内，并以组为单位将所有表格打印装订后上交。表格式如下所示。
表1-1地图矢量化工作日志表序号日期工作内容存在问题及处理方法数据采集人：完成时间：年月日
表1-2()图层自(互)检表
图层名检查内容图形数据1.图元参数设置2.图元录入质量3.拓扑关系质量4.图形平面位置及图层套合正确5.图层数据完整属性数据1.属性格式正确2.属性表数据项内容正确完整3.标准引用得当,代码符合要求4.属性表记录完整属性联结1.图元编号正确完整2.属性联结准确无误3.属性与图元一一对应
存在问题及处理意见签名组长签名：日期：年月日
第二阶段专题地图编制
软件平台：ArcGIS（ESRI）数据信息：
比例尺：1:250000
数据范围：湖南省（第一阶段矢量化的成果，共16幅）投影类型：高斯-克吕格六度带号：19
椭球参数：北京54/克拉索夫斯基(1940年)椭球
1、ArcGIS地图拼接
每个小组数字化的地图只包含该地市区的部分区域，因此需要同其他组的矢量图进行拼接，因为采用的是统一的投影系统，地理位置上可以完全吻合，依照图符将完整的地市区地图整理出来，基本上不需要自己再矢量化，除了少部分由于地图本身原因没有衔接好的地方需要整理，采用的方法主要是对图层的复制、粘贴。1）标准地图分幅
图100万图幅分幅和编号
比例尺
图幅行列数量关系
列数
12412244896
192
行数
124122448
纬差
42
经差
1：100万6
1：50万
3
1：25万
1301
201*
1：10万
30
1：5万15
1：2.5万730″5
1：1万345″230″96
1：5000152.5″115″192
图地图分幅
在1：100万图上，按经差1度30分纬差1度分成16幅1：25万图，编为[1][16]，如H-49-[16]。
新标准：
在100万的基础上划分，比例尺有明确的代号。×-××-×-××××××
100万图幅行号字符码-100万图幅列号数字码-比例尺编号-行号数字码列号数字码比例尺：ABCDEFGH，分别代表100万、50万、25万、10万、5万、2.5万、1万、5千。
2）湖南省1：25万接图表
图湖南省1：25万接图表
3）地图接边
地图是GIS主要数据源，地图数字化是GIS数据输入的主要手段，而图形接边是数字测图或图形矢量化工作中重要的一环。
图线分离
图区边界分离
2、添加属性信息从网络上和各类年鉴中找到所需要的属性数据。
3、ArcGIS地图制图
1）全要素图的制作
图全要素地图2）专题图的制作
图专题地图
