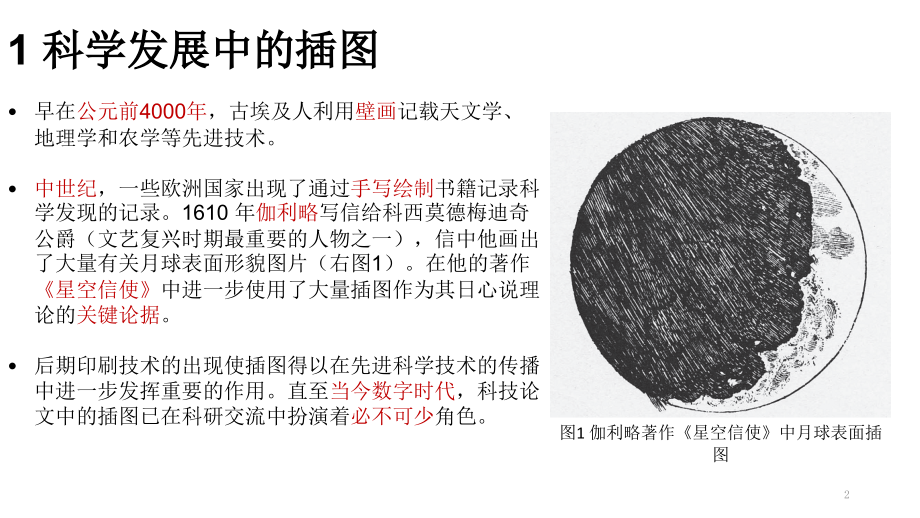

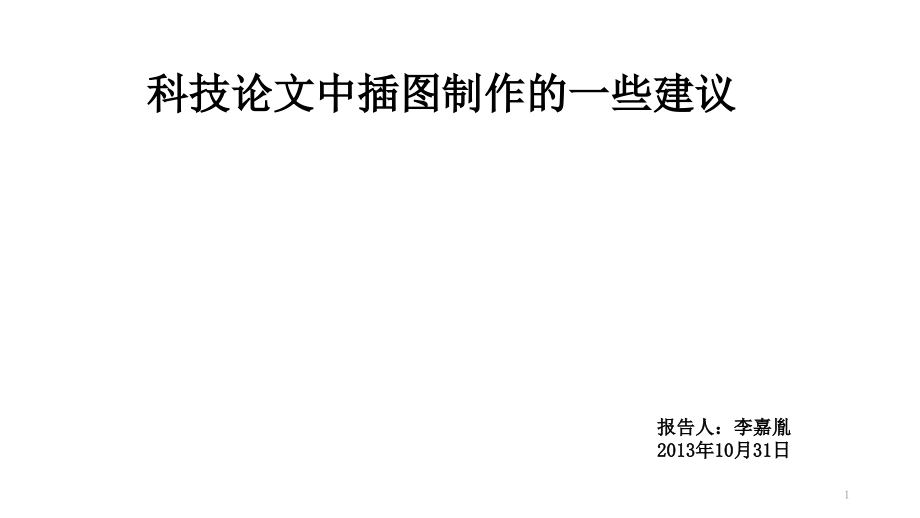

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,科技论文中插图制作的一些建议,报告人：李嘉胤,2013,年,10,月,31,日,1,1,科学发展中的插图,早在,公元前,4000,年,，古埃及人利用,壁画,记载天文学、地理学和农学等先进技术。,中世纪,，一些欧洲国家出现了通过,手写绘制,书籍记录科学发现的记录。,1610,年,伽利略,写信,给科西莫德梅迪奇公爵（文艺复兴时期最重要的人物之一），信中他画出了大量有关月球表面形貌图片（右,图,1,）,。在他的著作,星空信使,中进一步使用了大量插图作为其日心说理论的,关键论据,。,后期印刷技术的出现使插图得以在先进科学技术的传播中进一步发挥重要的作用。,直至,当今数字时代,，科技论文中的插图已在,科研,交流中扮演着,必不可少,角色。,图,1,伽利略著作,星空信使,中月球表面插图,2,往往,首先映入眼帘,不能仅仅看作是装饰论文或者吸引眼球的工具,与文字相比，视觉化的事物,更容易传递事实,，,概念,以及复杂,事物之间的联系,精心设计的图片可以使读者,更好的理解客观事物以及研究中的论点,2,为什么图片很重要？,3,3.1,以读者为中心（而不是自己）,像语言一样，图片同样会给人们传递信息，所以在制作插图时，,一定要从读者的角度去考虑问题,：,A,读者的,类别,；（,普通群众,还是相关领域的,专家,）,B,读者的,知识背景,。他们可能并不了解你所知道的东西，那么图片则需要,提供所有必要的信息,使读者得以,完全理解,图片所表达的,内容,。,C,插图的规则；在不同的领域，对于插图都有一些的惯例，要确定你的图片能够,满足这些惯例,，特别是在一些读者领域广泛的期刊，尽量使用那些,广泛认可,并且,辨识度强的元素,来组成论文的插图。,3,如何设计有效的图片,4,3.2,抓住主要矛盾,对于多数期刊，文章中插图的,数量有限,。因此这些插图需要,精心设计,以表达文章的,核心内容,：,A,确定文章的主线,以设计每幅图的内容。要保证所有的图都包含有明确的定位并能起到关键的作用。（并不是图越多越好！）,B,每幅图片都要有关键信息，因此图中的,每个元素都应该为这些信息服务,。在保证不损失核心内容的情况下，考虑,减少不必要的细节,。此外，如果图片的内容过于冗繁，可将其展现在论文的补充内容（,Supporting or Supplementary information,）中。,C,时刻保持一个思想：只有当展现的信息,既不冗繁也不过分简单,时，才能有效的进行交流。,3,如何设计有效的图片,5,3.3,设计清晰的结构,在设计一张图片的过程中，最难的部分往往在于如何设计图片的整体结构。在作图过程中，图中的组成元素应该依据其具体功能引导读者按照逻辑顺序理解图内所表达的信息：,A,首先，读者要能,方便地开始插图中,。,左上角,是多数读者在阅读图片时的起点，尽量从此处展开图中的内容。,B,迎合读者的阅读习惯,，,从上到下,或者,从左到右,是他们最习惯顺序。尝试按照上述的顺序布置图中的内容。,3,如何设计有效的图片,6,3.3,设计清晰的结构,C,注意一些细节和“二级”内容。比如，图中内容包含有多个元素时，这些元素,位置的合理安排,也有助于读者进一步理解图中的内容。有时借助栅格可帮助自己更有效的组织图中不同元素的布置，使读者对不同元素的印象更深刻。（图,2,）,3,如何设计有效的图片,图,2,利用格子可以在图中有限的空间中布置不同类型的元素,7,3.4,保持简洁并利用视觉对比,利用,视觉对比,可以有效地突出图中的重要信息。,比如改变图中元素的,尺寸,，,形状,，,位置,，,摆放方向,或者,颜色,等都可以使关键信息得到更多的注意力。一般来讲，更大的，颜色更深，更浅或者更暗的元素可以起到上述作用（如图,3,）。,图,3,通过改变关键元素的表现形式以突出其在图片中的地位，使其在图中更易受到注意,3,如何设计有效的图片,8,3.4,保持简洁并利用视觉对比,A,避免引入过多的视觉对比元素,。对于一张图片往往一种对比形式（比如说只用形状，尺寸或者颜色中的某一种）就足以提升关键元素的重要性了。过多的对比会使得图片显得杂乱，反而不能提升关键元素的作用。,B,避免使用过多的颜色,。有限的颜色足以起到有效地作用。保证每种使用的颜色之间有着明显的对比度，以帮助读者快速的区分不同颜色代表的元素。,C,在可能的情况下，,尽量使用黑白色代表图中元素,。这样的图片与彩色的图片相比，读者更易快速辨别图中的内容。此外，黑白色的图片在复印和打印过程中也更方便。在利用黑白色对比进行作图时，可考虑,利用不同的线型以及粗细来提升,不同元素的地位。,3,如何设计有效的图片,9,3.4,保持简洁并利用视觉对比,D,删掉不必要的元素,（无助于读者理解图中内容甚至阻碍交流的元素）。（如图,4,）。,3,如何设计有效的图片,图,4,修饰后的反应机理示意图,（通过改变关键元素的表现形式以突出其在图片中的地位，使其在图中更易受到注意）,10,3.5,使用可读性强的方式添加文字,图中出现的文字应清晰明了。一般来讲，通过以下方式处理文字是比较合适的方式：,A,使用无衬线的字体,，比如,Arial,等。这种字体在较小的尺寸下经常比有衬线的字体更易辨认。,B,尽量,提升文字和背景的对比度,。一般来讲，,70%,的对比度是最为理想。,避免在有图案的背景或者照片上添加文字,。这样的文字往往较难辨认。（图,5,）,3,如何设计有效的图片,图,5,不同的文字添加方式对其可读性影响很大,11,4,几种常见的图片错误,带状的曲线完全不必要，读者很难获取有效的信息,彩色的线,即可，若不能使用彩色，可采用不同类型的线区分（,虚线、点状线,等）,12,4,几种常见的图片错误,图,D,不包含有效信息,图太大,去掉图,D,，减小图片尺寸，,增大字体,，将图片占据的,版面控制在半页,内。,A,B,C,D,13,4,几种常见的图片错误,3D,形式的饼状图是不必要的。此外，读者在辨认饼状图中不同的成分时也有难度。,其实作者只需要,列出数字即可,，或者采用,2,维柱状图,足以,满足内容,的需要,。,任何需要借助标注数字才有意义的论文插图都是失败的！,14,4,几种常见的图片错误,图片的,亮度,和,对比度过高,或者,过低,都,不合适,提前,注意图片质量,找别人,协助审阅,15,4,几种常见的图片错误,衍射峰标注过于冗杂！,相同物相的晶体结构，只,标注一个样品,即可，也可衍射图谱下方,直接插入标准卡片,16,4,几种常见的图片错误,分辨率过低,文字可读性太差,提高对比度,，,增大,字体,字号,17,4,几种常见的图片错误,浪费油墨,过于接近的颜色之间在复印时很难区分,避免,使用,黑色背景,尽量利用,高对比度颜色,，或者,采用不同的线型,，（点线、虚线等）或者,标注符号,等,18,4,几种常见的图片错误,粗心大意！,编辑或者审稿人最不喜欢看到的错误,端正态度，认真检查！,19,4,几种常见的图片错误,充分理解数据的物理意义,留心相关文献中数据单位的表现形式,20,4,几种常见的图片错误,细心,严格,参考期刊,中投稿指南的,要求,21,4,几种常见的图片错误,若数据变化无联系，不必用曲线相连,不具有相关性的样品,之间，可考虑,采用柱形图,表示其性能的区别,22,5,总结,元素,构成简单,，有,逻辑性,，图中内容的,表现形式简洁易懂,曲线,清晰可辨,（多条曲线含有标注）,文字字体、标签和坐标轴等格式,保持一致,保持简洁性,，不含有无关的元素,选择悦目的颜色（或表现形式）,突出重点,高对比度,（颜色、形状和位置等）,无明显错误,图片元素排布不清楚，读者很难快速进入图片主题,曲线混乱难区分不同数据变化趋势,图表内容繁杂，表现形式不合理,对比度低，文字可读性差,许多格式错误,上述任一内容都会严重影响图片的质量,优秀插图,劣质插图,23,谢谢！,24,
