湿软地基处理粒料桩加固法.ppt

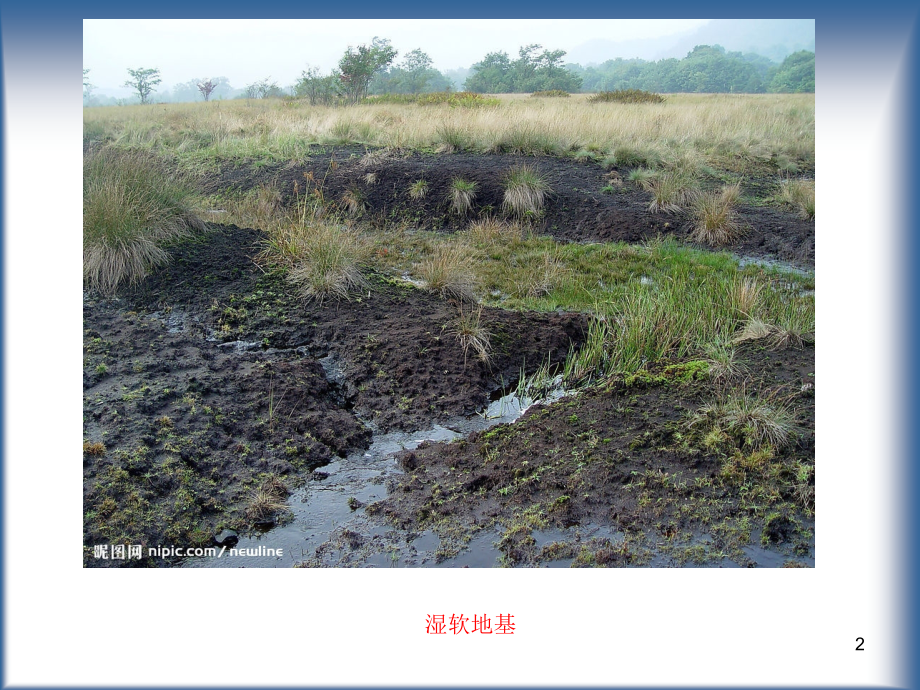

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,粒料桩加固法,湿软地基处理,1,湿软地基,2,湿陷性黄土,3,沼泽,4,人为垃圾,5,1定义：用振动、冲击、水冲等方式在软弱地基成孔后将碎石、砂砾废渣等散粒材料挤压入土空中形成大直径密实桩体,2 实用范围：适用于浅中深度(h15m地基,3优点：是排水补强两项兼顾的加速排水固结与增强地基强度相结合的措施,粒料桩加固法,6,粒料桩施工方法,7,8,9,沉管法,10,2定桩位,注意：,1、软土路堤采用正方形或等边三角形，桩的间距1.53.5m,相邻桩间距不应大于4.0倍桩径,2、饱和粘性土选用较大直径,11,3桩基就位,碎石桩的施工顺序从中间向外围进行，或由一边推向另一边的方式施工,12,4振动成孔,振冲法成桩碎石桩桩径0.71.0m,沉管法,成桩碎石桩和砂桩桩径0.30.7m,13,5投料,1、振冲粒料适用于十字板抗剪强度大于15kPa的地基。,2、沉管粒料桩适用于十字板抗剪强度大于10kPa的地基。,14,选用碎石和砂桩材料应考虑级配,1、一般其最大粒径不应超过5cm,2、含泥量不超过5%,15,6振动,16,多点共振,17,7成桩与检验,18,注意事项,1、当相对硬层埋藏深度不大时，桩应打到相对硬层,2、当相对硬层埋藏深度较大时，应经沉降、稳定验算确定,3、桩长不宜短于4m。,4、碎石桩的施工顺序从中间向外围进行，或由一边推向另一边的方式施工,5、当实际贯入量没有达到设计要求时，应在原位将桩管打入，补充灌碎石后复打一次，或在旁边补桩,19,其它碎石桩施工图片,20,21,22,23,24,25,26,27,本次课题结束，谢谢,制作人,28,29,
