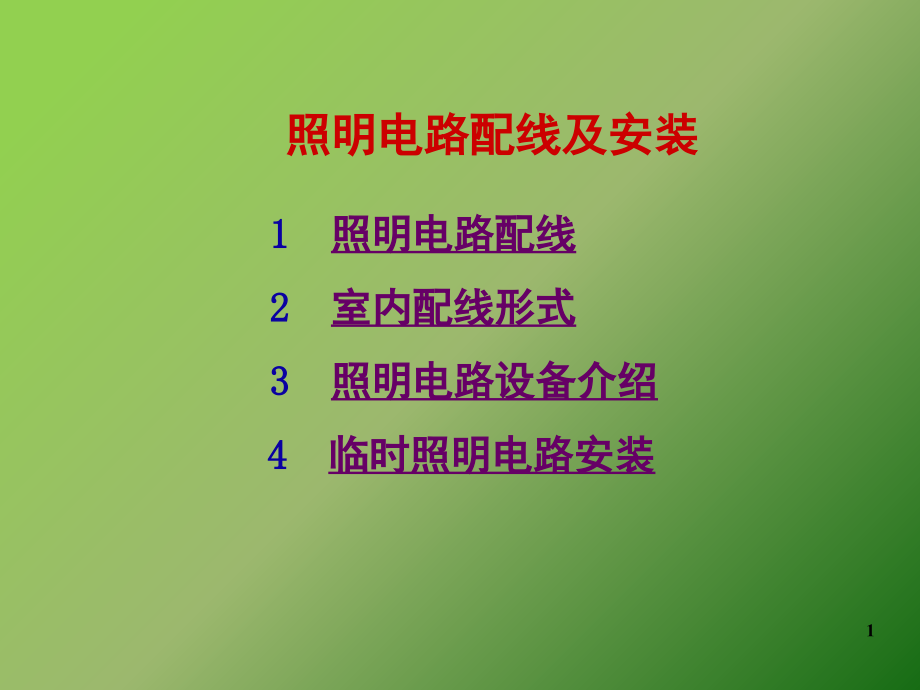

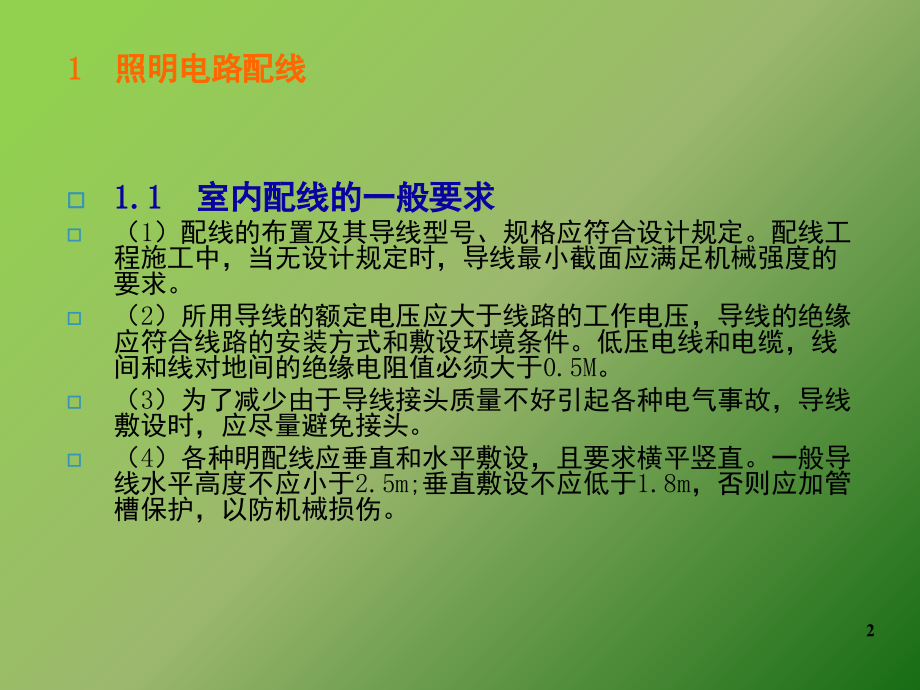

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,照明电路配线及安装,1,照明电路配线,2,室内配线形式,3,照明电路设备介绍,4,临时照明电路安装,1,1,照明电路配线,1.1,室内配线的一般要求,（,1,）配线的布置及其导线型号、规格应符合设计规定。配线工程施工中，当无设计规定时，导线最小截面应满足机械强度的要求。,（,2,）所用导线的额定电压应大于线路的工作电压，导线的绝缘应符合线路的安装方式和敷设环境条件。低压电线和电缆，线间和线对地间的绝缘电阻值必须大于,0.5M,。,（,3,）为了减少由于导线接头质量不好引起各种电气事故，导线敷设时，应尽量避免接头。,（,4,）各种明配线应垂直和水平敷设，且要求横平竖直。一般导线水平高度不应小于,2.5m;,垂直敷设不应低于,1.8m,，否则应加管槽保护，以防机械损伤。,2,（,5,）为了防止火灾和触电等事故发生，在顶棚内由接线盒引向器具的绝缘导线，应采用可挠金属电线保护管或金属软管等保护，导线不应有裸露部分。,（,6,）管、槽配线，应采用绝缘电线和电缆。,（,7,）为了有良好的散热效果，管内及线槽配线其导线的总截面积（包括外绝缘层）不应超过规定的数值。,（,8,）明配线穿墙时应采用经过阻燃处理的保护管保护，穿过楼板时应用钢管保护，其保护高度与楼板的距离不应小于,1.8m,，但在装设开关的位置，可与开关高度相同。配线过建筑物基础也应穿管或采取其它保护措施。,（,9,）配线工程采用的管卡、支架、吊钩、拉环和盒（箱）等黑色金属附件，均应镀锌和防护处理。,（,10,）配线工程施工后，应进行各回路的绝缘检查，绝缘电阻值应符合现行国家标准的有关规定。并应做好记录。,（,11,）配线工程中所有外露可导电部分的保护接地和保护接零应可靠。,3,1.2,照明电路配线的工序,（,1,）首先熟悉设计施工图，做好预留预埋工作。,（,2,）按设计施工图确定灯具、插座、开关、配电箱及电气设备的准确位置，并沿建筑物确定导线敷设的路径。,（,3,）将配线中所有的固定点用手电钻等打好眼孔，将预埋件（木榫、胀塞等）埋齐，并检查有无遗漏和错位。,（,4,）装设绝缘支承物、线夹、线槽或线管及开关箱、盒、木台等。,（,5,）敷设导线。,（,6,）连接导线。,（,7,）将剥削好的导线线头与电器件及设备连接。,（,8,）检验工程是否符合工程设计要求，并用万用表、兆欧表等对线路进行检测。,4,2,室内配线形式,2.1,塑料护套线配线,定位画线,塑料卡和铝片卡的固定,敷设导,线,塑料护套线敷设时的注意事项,（）护套线线芯截面的确定：室内铜芯线不小于,0.5mm2,，铝芯线不小于,1.5mm2,，室外铜芯线不小于,1.0mm2,，铝芯线不小与,2.5mm2,。,（）护套线进入接线盒或电器时，护套层必须同时进入。,（）护套线与接地体、不发热管接近或交叉时，应加强绝缘保护，在容易受损伤的部位用套管保护。,5,2.2,绝缘子配线,（,）定位。,（）画线。,（）凿眼。,（）安装木榫或埋设缠有铁丝的木螺钉等。,（）瓷瓶的固定。,（）导线的敷设与绑扎。,（）绝缘子配线的要求,在建筑物的侧面或斜面配线时，必须将导线绑扎在瓷瓶的上方。,导线在同一平面有曲折时，瓷瓶必须装设在导线曲折角的内侧。,导线在不同的平面上曲折时，在凸角的两面应装设两个瓷瓶等等。,6,2.3,线管配线,1,线管选择,2,线管的加工,（,）钢管防锈,（）管子切割,（）管子套丝,（）管子弯曲,3,线管连接,4,线管敷设,5,线管穿线,线管配线注意事项,7,（）金属导管必须可靠接地或接零。,（）所有管口在穿入电线、电缆后应做密封处理。,（）室外埋地敷设的电缆导管，其壁厚不得小于,2mm,，埋深不应小于,0.7m,。,（）室内（外）导管的管口应设置在盒、箱内，在落地式配电箱内的管口，箱底无封的，管口应高出基础面,5080mm,。,（）电线保护管不宜穿过设备或建筑物、构筑物的基础。当必须穿过时，应采取保护措施。在穿过建筑物伸缩、沉降缝时，也应采取保护措施。,（）为了穿、拉线方便，当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒。,管长度每超过,30m,，无弯曲；,管长度每超过,20m,，有,1,个弯曲；,管长度每超过,15m,，有,2,个弯曲；,管长度每超过,8m,，有,3,个弯曲。,8,2.4,线槽配线,线槽敷设工艺流程包括：弹线定位；线槽固定；槽内放线；导线连接；线路检查及绝缘检测。,（）按设计图确定进户线、盒、箱等电气器具固定点的位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋在线路中心弹线。,（）线槽配线的预埋件主要是木榫、膨胀螺栓、缠有铁丝的木螺丝和穿墙套管等。,（）线槽及附件连接处应严密平整，无缝隙，并紧贴建筑物固定点。,（,4,）导线敷入线槽前，应清扫线槽内残余的杂物，使线槽保持清洁。,（）导线的规格和数量应符合设计规定。,9,9.3,照明电路设备介绍,3.1,熔断器,1,熔断器的结构及分类,2,常用熔断器,（）插入式熔断器,（）螺旋式熔断器,（）,RMl0,型密封管式熔断器,（）,RT,型有填料密封管式熔断器,3,熔断器的主要技术参数,（）额定电压：指保证熔断器能长期正常工作的电压。,（）熔体额定电流：指熔体长期通过而不会熔断的电流。,（）熔断器额定电流：指保证熔断器能长期正常工作的电,。,10,9.3.2,电度表,电度表是计量电能的仪表，即能测量某一段时间内所消耗的电能。目前常用的电度表有感应式和电子式，本节主要介绍感应式电度表。,电度表按用途分为有功电度表和无功电度表两种，它们分别计量有功功率和无功功率；按结构分为单相表和三相表。三相电度表分为三相三线和三相四线两种。电度表都有驱动元件、转动元件、制动元件、计数机构等部件。,电度表的接线，即电度表内部电压线圈与电流线圈的接线。电压线圈与负载并联，电流线圈与负载串联。电压线圈匝数多、线芯细、电阻较大；电流线圈匝数少、线芯粗、电阻较小。当线路中电流较大时，可通过电流互感器接线，互感器一次线圈与负载串联，二次线圈与电度表电流线圈连接。,11,单相有功电度表接线,12,三相三线有功电度表接线,13,三相四线有功电度表接线,14,3.3,开关,1,HR,型熔断器式刀开关,HR,型熔断器式刀开关也称刀熔开关，它实际上是将刀开关和熔断器组合成一体的电器。刀熔开关操作方便，并简化了供电线路，在供配电线路上应用很广泛，其外形图及图形符号如图,9-29,所示。刀熔开关可以切断故障电流，但不能切断正常的工作电流，所以一般应在无正常工作电流的情况下进行操作。,2,组合开关,组合开关又称转换开关，控制容量比较小，结构紧凑，常用于空间比较狭小的场所。组合组合开关一般用于电气设备的非频繁操作、切换电源和负载以及控制小容量感应电动机和小型电器。,3,HK,型开启式负荷开关,HK,型开启式负荷开关俗称闸刀或胶壳刀开关，由于它结构简单、价格便宜、使用维修方便，故得到广泛应用。,15,4,自动空气开关,（）自动空气开关又称自动空气断路器。,（）自动空气开关按极数分为单极、双极和三极。按分断时间分为一般式和快速式。按结构形式分为塑壳式、框架式、限流式、直流快速式、灭磁式和漏电保护式等。,（）自动空气开关主要由,3,个基本部分组成，即触头、灭弧系统和各种脱扣器。,（）自动空气开关的选择,自动空气开关类型的选择。,自动空气开关额定电压、额定电流应大于或等于线路、设备的正常工作电压、工作电流。,自动空气开关极限通断能力大于或等于电路最大短路电流。,欠电压脱扣器额定电压等于线路额定电压。,过电流脱扣器的额定电流大于或等于线路的最大负载电流。,16,5,漏电保护器,漏电保护器是一种电气安全装置,主要用来防止由于间接接触和直接接触而引起的单相触电事故，也用于防止由漏电引起的火灾，并用于监测或切除各种一相接地故障。有的还带有过载保护、过压和欠压保护、缺相保护等功能。它有单相的，也有三相的。目前应用广泛的是电流型漏电保护器。,（）漏电保护器主要包括检测元件（零序电流互感器）、中间环节（包括放大器、比较器、脱扣器等）、执行元件（主开关）以及试验元件等几个部分。按动作结构分，可分为直接动作式和间接动作式。直接动作式是动作信号输出直接作用于脱扣器使掉闸断电。间接动作式是对输出信号经放大、蓄能等环节处理后使脱扣器动作掉闸。一般直接动作式均为电磁型保护器，电子型保护器均为间接动作式。,17,（）必须装漏电保护器的设备和场所。属于,I,类的移动式电气设备及手持式电动工具,(I,类电气产品,即产品的防电击保护不仅依靠设备的基本绝缘,而且还包含一个附加的安全预防措施,如产品外壳接地,),。,安装在潮湿、强腐蚀性等恶劣场所的电气设备。,建筑施工工地的电气施工机械设备。,暂设临时用电的电器设备。,宾馆、饭店及招待所的客房内插座回路。,机关、学校、企业、住宅等建筑物内的插座回路。,18,游泳池、喷水池、浴池的水中照明设备。,安装在水中的供电线路和设备。,医院中直接接触人体的电气医用设备。,其它需要安装漏电保护器的场所。,（）漏电保护器额定漏电动作电流的选择。,正确合理地选择漏电保护器的额定漏电动作电流非常重要，一方面在发生触电或泄漏电流超过允许值时，漏电保护器可有选择地动作；另一方面，漏电保护器在正常泄漏电流作用下不应动作，防止供电中断而造成不必要的经济损失。,6,拉线及扳把开关,19,3.4,插座、插头,1,插座接线,单相两孔插座有横装和竖装两种。横装时，面对插座的右极接相线，左极接中线；竖装时，面对插座的上极接相线，下极接中性线。单相三孔插座，面对插座上极接保护线，右下极接相线，左下极接中线。四孔插座，面对插座上极接中线或保护线，其余三孔接三根不同的相线。,2,插座安装规定,3,插座安装,20,9.3.5,灯具,1,白炽灯,2,日光灯,21,3,节能灯具,节能灯又叫紧凑型荧光灯，它具有光效高，节能效果明显，寿命长，体积小，使用方便等优点，受到各国人民和国家的重视和欢迎。,4,LED,灯具介绍,LED,灯，即由发光二极管构成的新型照明灯具。,5,工业用灯具,（）在易燃和易爆场所用防爆式灯具。,（）有腐蚀性气体及特别潮湿的场所应采用封闭式灯具。,（）潮湿的厂房内和户外的灯具应采用有泄水孔的封闭式灯具。,（）多尘的场所应根据粉尘的浓度及性质，采用封闭式或密闭式灯具等等。,22,4,临时照明电路安装,（,1,）家庭、办公、建筑工地、外景地、临时生产等场所有时需要临时照明，电气技术人员应能根据需要快速、合理、安全地安装临时照明电路。安装临时照明电路的工作原理、安装方法、安装步骤与常规的室内照明电路基本相同。,（,2,）由于临时照明电路的特殊性，应注意以下几点：,照明电源要就近引入，并在安全、防雨的地方加装空气开关或有短路保护的刀开关。搬迁或移动用电设备时，应先切断电源。在潮湿等有漏电可能的环境中，应加装漏电保护器。,导线要选择绝缘性能优良的正规产品。经常移动的导线应选择软电缆线，并及时检查其绝缘性能。,23,室内导线高度离地面,2m,以上，室外导线高度离地面,2,5m,以上。并安装在可靠的支架上。严禁用裸导线绑扎电线。,导线与导线、导线与接线桩之间的连接要采取防拉断措施。两导线直线连接时，可在线头处打结以后再连接。,线路中金属外壳应可靠接地。临时装置需用的接地装置，尽可能安装在临时配电板附近，接地电阻要小于,10,欧姆。,线路安装时，应先安装导线、灯具、控制电器等，最后连接电源。,拆除线路时，应先切断电源，再拆除其他元件，以防短路及触电。,功率较大的灯具要远离易燃、易爆物品。,临时电路工作时，应注意观察天气等异常变化，采取相应的措施，防止事故发生。,24,25,
