西门子WinCC软件安装使用培训.ppt

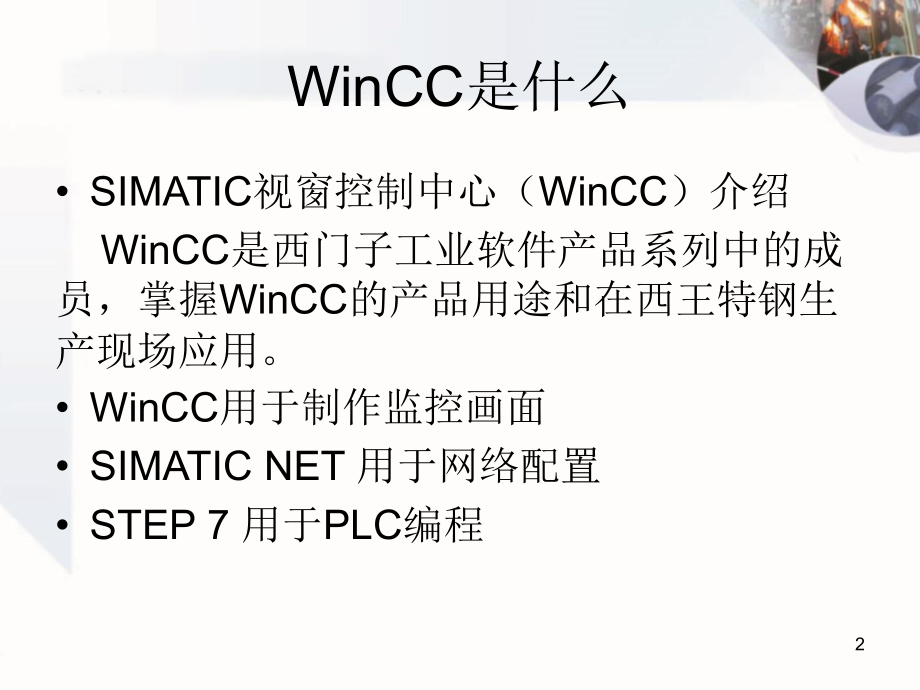

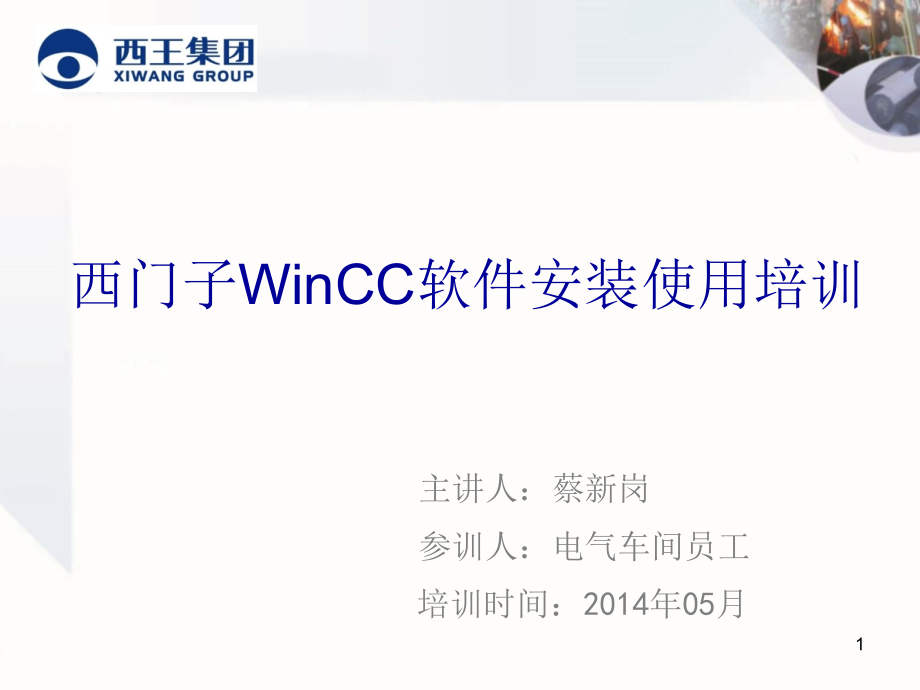

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,西门子,WinCC,软件安装使用培训,主讲人：蔡新岗,参训人：电气车间员工,培训时间：,2014,年,05,月,1,WinCC,是什么,SIMATIC视窗控制中心（WinCC,）介绍,WinCC,是西门子工业软件产品系列中的成员，掌握WinCC的产,品,用途和在西王特钢生产现场应用。,WinCC用于制作监控画,面,SIMATIC NET 用于网络配置,STEP 7,用于,PLC,编,程,2,WinCC,安装,对操作系统要求：,1.,要求纯净版,XP,或,WIN7,系统，部分,GHOST,版因精简系统组建无法安装,2.XP SP3,系统要求是专业版（非家庭版）,WIN7,系统要求是企业版或旗舰版,3.,在特钢公司电炉厂内：,XP,系统安装,WinCC6.2,（大多数系统）,WIN7,系统安装,WinCC7.0 SP3,（炉壁氧枪、,3#,精炼西门子电极调节）,3,WinCC,安装,XP,系统安装参考：,WinCC6.2Asia,完全安装方,法,.PDF,WinCC7.0SP3,安装说明,XP.DOC,WIN7,系统安装参考：,WinCC7.0SP3,安装说明,WIN7.DOC,4,WinCC,使用参考书籍,组态软件,WINCC,及其应用,深入浅出西门子,WinCC V6,5,WinCC,使用,1.,双击桌面上已安装好的,SIMATIC WinCC Explorer,图标打开软件,2.,新建一个多用户项目,6,WinCC,使用,3.,建立画面,右键点击图形编辑器然后点新建画面,7,WinCC,使用,8,WinCC,使用,连接,PLC,，添加变,量方,法：,右,键点击变量管理,(,下图,),选择添加新的驱动程序在弹出的窗口中选择,SIMATIC S7 Protocol Suite,项 然后点打开即可,出现如下图所示,9,WinCC,使用,选择连接方式,10,WinCC,使用,右键点,TCP/IP,选项,11,WinCC,使用,选择新驱动程序的连接,然后出现下图,12,WinCC,使用,输入需要连接的,PLC,地址,13,WinCC,使用,在刚刚所新建的连接中建立变,量,变,量大致分以下四种类型,1,.,数字量输入,DI:,2,.,数字量输出,DO,3,.,模拟量输入,AI,4,.,模拟量输出,AO,14,WinCC,使用,右键点箭头所指向的地方然后选择新建变量,15,WinCC,使用,16,WinCC,使用,17,WinCC,使用,18,WinCC,使用,19,WinCC,使用,20,WinCC,使用,选择前面新建的变量,21,WinCC,使用,变量链接完毕，可以试运行看看。,22,WinCC,使用,重点及常见错误：,1.,需要连接的外部设备（,PLC,）错误,2.,驱动程序选择错误,3.,新建变量时输入输出类型错误,4.,变量与图形对应错误,23,WinCC,使用,培训,考,核题：,新建,WinCC,项目，根据现场电炉画面，把以下信息显示在画面中：,1.,电炉送电状态信号（高压合闸信号）,2.,变压,器温度信号（精确到小数点后两位）,3.,用一个圆圈显示电炉倾炉动作过程（动作时红色，不动时绿色）,24,
