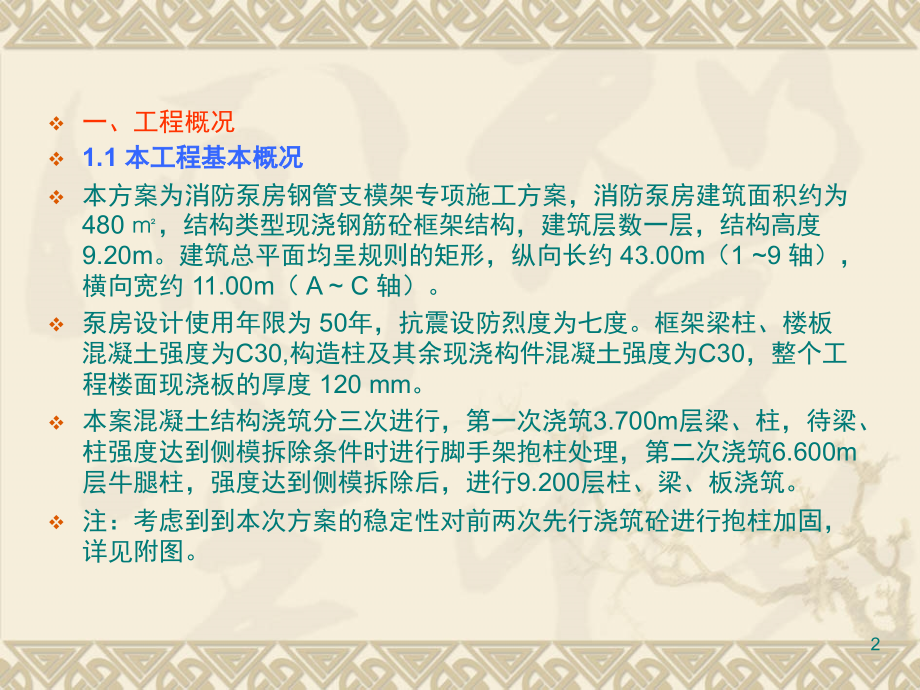

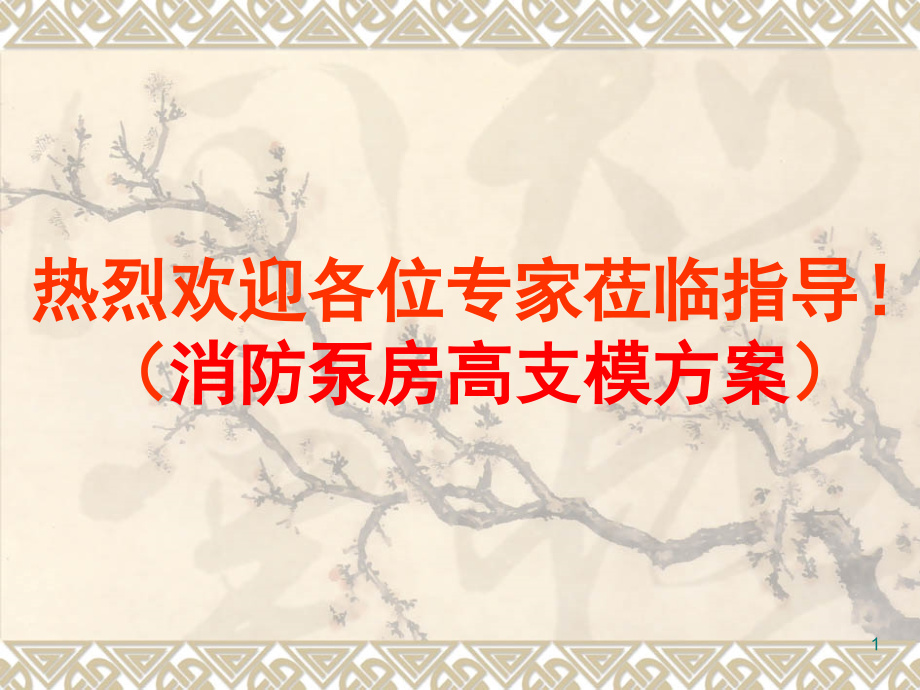

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,热烈欢迎各位专家莅临指导！,（,消防泵房高支模方案,）,1,一、工程概况,1.1,本工程基本概况,本方案为消防泵房钢管支模架专项施工方案，消防泵房建筑面积约为,480,，结构类型现浇钢筋砼框架结构，建筑层数一层，结构高度,9.20m,。建筑总平面均呈规则的矩形，纵向长约,43.00m,（,1 9,轴），横向宽约,11.00m,（,A C,轴）,。,泵房设计,使用年限为,50,年，抗震设防烈度为七度。框架梁柱、楼板混凝土强度为,C30,构造柱及其余现浇构件混凝土强度为,C30,，整个工程楼面现浇板的厚度,120 mm,。,本案混凝土结构浇筑分三次进行，第一次浇筑,3.700m,层梁、柱，待梁、柱强度达到侧模拆除条件时进行脚手架抱柱处理，第二次浇筑,6.600m,层牛腿柱，强度达到侧模拆除后，进行,9.200,层柱、梁、板浇筑。,注：考虑到到本次方案的稳定性对前两次先行浇筑砼进行抱柱加固，详见附图。,2,1.2,梁、柱概况,纵 向 梁,结构标高,编,号,b h（mm）,梁截面积（,m,2,）,所在部位,布置范围,板面结构标高,9.20m。,柱截面 400 500 mm。,KL 1,350 700,0.245,AC轴交1轴,KL 2/3,250 700,0.175,AC轴交9轴/A轴、C轴,WKL 1/7/8,250 500,0.125,AC轴交1轴/AC轴交9轴/A、C轴交19轴/,WKL 2/3/4/5/6,300 900,0.270,AC轴交2轴/3、4轴/5轴/6、8轴/7轴,WKL 9,250 400,0.100,B轴交19轴/,L1,250 400,0.100,BC轴交19轴、AB交19轴,屋,面结构梁统计一览表,（主要）,3,二、高支模的搭设要求,1,、高支模的设计,本工程采用扣件式钢管脚手架模板支撑系统。,2,、高支模的选型,楼板模板、梁模板均选用,12mm,厚胶合板，,4060,木方做板底支撑，其中梁选用,M14,对拉螺栓对拉连接。承重架均采用满堂钢管脚手架，由扣件、立杆、横杆、支座、斜撑等组成，采用,483.0,钢管。,3,、本工程高支模支撑立杆间距拟按下表要求进行搭设：,部位,步距,梁底增加沉重立杆数量,梁两侧立杆间距,梁底立杆沿梁跨方向间距,板底立杆纵横间距,梁截面尺寸,300900,1.8m,2,0.9m,0.9m,0.9m,4,4,、高支模搭设的主要要求,（,1,）基层处理：,地基平整夯实,，并在立杆底端设置,16,的槽钢,；,（,2,）立杆：,对立杆进行定位放线，先放框架梁位置线，再放次梁位置线，立杆下面均采用垫板，立杆接长必须采用对接，禁止搭接，接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于,50cm,；各接头中心距主节点的距离不大于步距的,1/3,，立杆与大横杆采用直角扣件连接。,（,3,）横纵扫地杆：纵横立杆底端距楼面,100mm,处设置纵横扫地杆，,横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。,（,4,）水平杆：,水平杆长度不应小于,3,跨，水平杆接长应采用对接扣件连接，其要求如下：当采用对接时，对接扣件应该交错布置，两根相邻水平杆接头不应设置在同步或同跨；不同步或不同跨两相邻接头在水平方向错开距离不应小于,500mm,；各接头中心至最近主节点的距离不应大于纵距的,1/3,。,（,5,）剪刀撑：,在架体内部纵横向应为,67,跨，应由底至顶设置连续竖向剪刀撑，剪刀撑宽度小于等于,7,跨；在竖向剪刀撑顶部交点平面应设置水平剪刀撑，扫地杆的位置应设一道，水平剪刀撑至架体底平面距离与,5,水平剪刀撑间距,3,步设置一道。竖向剪刀撑斜杆与地面的倾角应为,45,60,，水平剪刀支撑与支架纵（或横）向夹角应为,45,60,；剪刀撑斜杆的接长宜采用搭接，搭接长度不小于,1m,，应采用不少于,3,个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于,100mm,。,（,6,）连墙件：,满堂支撑架应在支架的四周与结构柱进行刚性连接，采用抱柱方式。竖向间距不应少于两步。（本次抱柱大致位置在,3.200m,及,6.200m,之间，可适当增加抱柱步数）,（,7,）扣件要求：,螺栓拧紧力矩应控制在,40,65N.m,之间,.,主节点处固定横向水平杆、纵向水平杆、横向斜撑等用的直角扣件、,旋转扣件的中心点的相互距离不应大于,150mm.,对接扣件开口应朝上或朝内,.,各杆件端头伸出扣件盖板边缘的长度不应小于,100mm,。,6,5,、高支模加强措施：,搭设模板支撑架体的作业人员必须经过培训，取得建筑施工模架特种作业操作资格证书后方可上岗。其他相关施工人员应掌握相应的专业知识和技能。,模板支撑系统搭设前，项目工程技术负责人应当根据专项施工方案和有关规范、标准的要求，对现场管理人员、操作班组、作业人员进行安全技术交底，并履行签字手续。,安全技术交底的内容应包括模板支撑工程工艺、工序、作业要点和搭设安全技术要求等内容，并保留记录。,作业人员应严格按规范、专项施工方案和安全技术交底书的要求进行操作，并正确配戴相应的劳动防护用品。,梁板下支撑系统必须待混凝土同条件试块强度达到,100%,以上强度后方可申请拆模。,7,三、砼浇筑施工方面的要求,1,、梁板混凝土浇筑（高支模部分），拟采用由中部向两边扩展的浇筑方式，确保模板支架施工中受力均衡。,2,、在浇筑过程中，木工及现场施工员随时观察模板体系的变形情况，特别是检查钢管有无局部弯曲而造成失稳及木枋挠度过大等异常情况，如有异常，施工员应立即指挥楼面工作人员撤离，经确认在安全威胁解除后方可进行正常施工。,四、质量控制,浇筑砼前必须检查支撑是否可靠、扣件是否松动。浇筑砼时必须由模板支设班组设专人看模，随时检查支撑是否变形、松动。,8,五、安全保证措施,1,、成立专门的管理小组，项目经理任组长，项目总工任副组长。,2,、对工人进行安全技术交底。,3,、施工前项目技术负责人将工程概况、施工方法、安全技术措施等情况向施工员及质安员进行详细交底。,4,、安全技术交底的签字手续必须由被交底者本人进行签字，绝不允许代签。,5,、组建一支由项目经理为组长、各部门主管、班组长为成员的安全应急小组，组织和指挥突发事件的救护等工作。,9,六、应急预案及监测、监控,1,、应急预案,为防止突发事件，如：支撑的坍塌或倾覆，能迅速有效地采取正确措施，最大限度的减少突发事件对混凝土浇捣的影响，以保证工程施工的安全及质量，项目部将成立应急救援小组，负责应急工作的指挥和协调。,2,、,应急联络电话,盛晓明,15088830065,黄平华,13567430128,李,明,13958218220,李相臻,13646622862,吴永琴,18867618223,何爱仁,13958239362,陈允祥,18867618223,邵建安,13858244651,10,3,、监测、监控的重点部位：,（,1,）杆件的设置和连接、扫地杆、支撑、剪刀撑等构件是否符合要求。,（,2,）地基是否积水，底座是否松动，立杆是否符合要求。,（,3,）连接扣件是否松动。,（,4,）架体是否不均匀的沉降、垂直度是否满足要求。,（,5,）施工过程中是否有超载的现象。,（,6,）安全防护措施是否符合规范要求。,（,7,）脚手架体和脚手架杆件是否有变形的现象。,4,、在浇捣高支模梁板砼前，由项目部对脚手架全面检查，合格后方能开始浇筑砼。浇筑过程中，由质安员、施工员对架体检查，随时观测架体变形。发现隐患，及时停止施工，采取措施保证安全后再施工。,11,七、相关附图,12,
