新太阳能路灯方案
1.1、太阳能路灯（风光互补路灯）安装1.1.
1、准备工作
1、开工前按照规范要求，确认每根灯杆所处的位置和灯源的高度和方位。
2、项目经理根据技术规范要求，对原材料、原部件在未出厂前取样试验，确认材料、原部件质量符合规定标准后方可进行打包运输，并提前10天运进施工场地，在设备材料运抵施工现场后，再次对设备材料进行验证和测试，以保证工程质量。
3、编制各分项工程详细施工方案、工期计划、组织施工设备和施工机具均在施工前提前进场。
4、项目经理部门编写各分项工程作业指导书，编集各分项工程、各工序施工原始记录报表式样，施工过程中，对施工过程及系统测试结果进行详细的记录，在工程竣工后提交招标单位审批验收。
5、拆装及组装地点选择。拆装地点应在安装地点附近，以便于组装后的运输。此外，安装地点铺有防雨布，放置因地面的凸起或细沙及污渍而造磨损、划伤及玷污等。

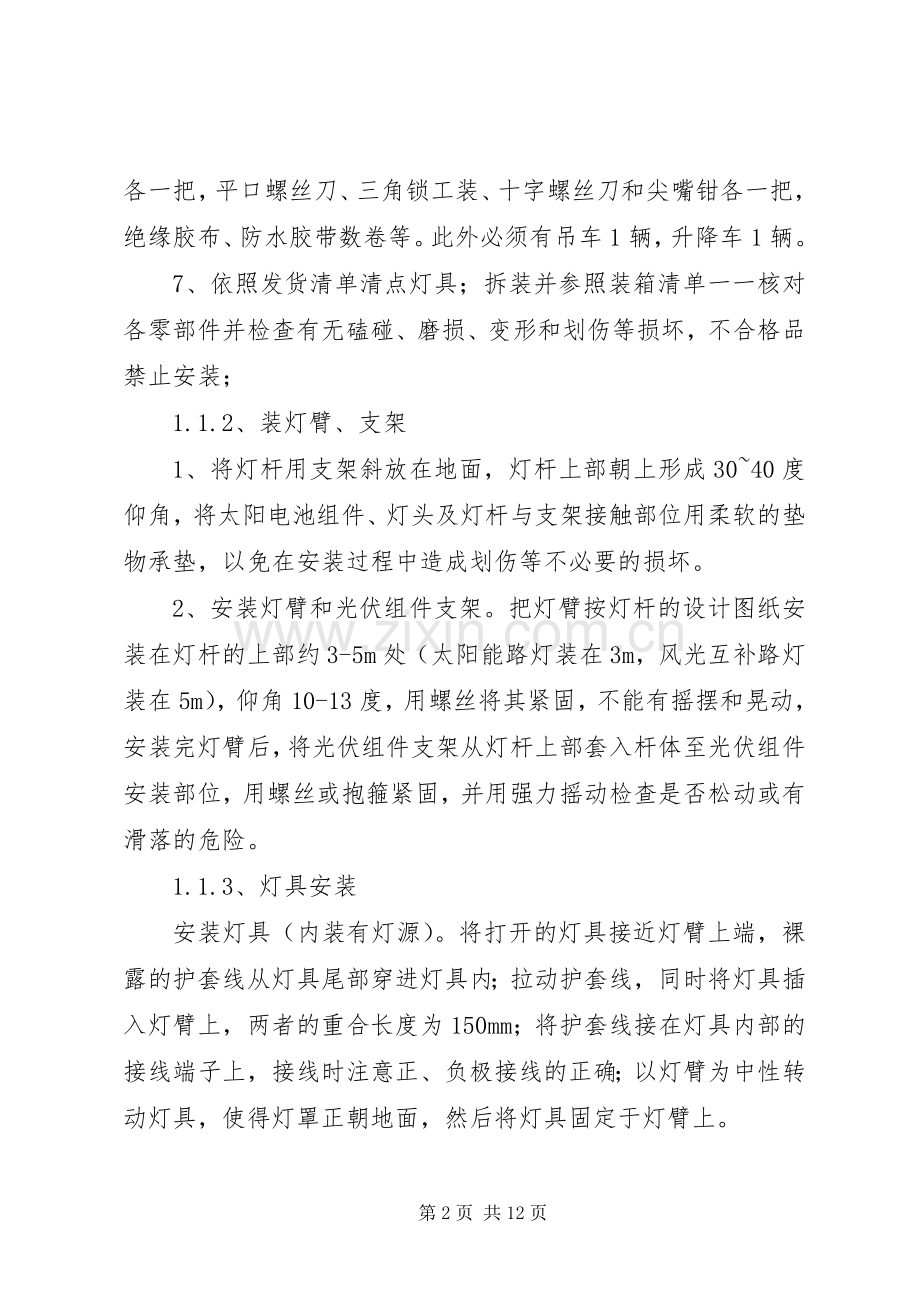

6、安装人员及工具。专业安装人员3～6名（安装任务较重时可相应增加安装人员），每人配备安装工具一套，包括万用表一块、大活口（安装地脚螺母）和小活口（安装其他各处螺母）各一把，平口螺丝刀、三角锁工装、十字螺丝刀和尖嘴钳各一把，绝缘胶布、防水胶带数卷等。此外必须有吊车1辆，升降车1辆。
7、依照发货清单清点灯具；拆装并参照装箱清单一一核对各零部件并检查有无磕碰、磨损、变形和划伤等损坏，不合格品禁止安装；
1.1.2、装灯臂、支架
1、将灯杆用支架斜放在地面，灯杆上部朝上形成30~40度仰角，将太阳电池组件、灯头及灯杆与支架接触部位用柔软的垫物承垫，以免在安装过程中造成划伤等不必要的损坏。
2、安装灯臂和光伏组件支架。把灯臂按灯杆的设计图纸安装在灯杆的上部约3-5m处（太阳能路灯装在3m，风光互补路灯装在5m），仰角10-13度，用螺丝将其紧固，不能有摇摆和晃动，安装完灯臂后，将光伏组件支架从灯杆上部套入杆体至光伏组件安装部位，用螺丝或抱箍紧固，并用强力摇动检查是否松动或有滑落的危险。
1.1.3、灯具安装
安装灯具（内装有灯源）。将打开的灯具接近灯臂上端，裸露的护套线从灯具尾部穿进灯具内；拉动护套线，同时将灯具插入灯臂上，两者的重合长度为150mm；将护套线接在灯具内部的接线端子上，接线时注意正、负极接线的正确；以灯臂为中性转动灯具，使得灯罩正朝地面，然后将灯具固定于灯臂上。
灯具安装纵向中心线与灯臂纵向中心线应一致并垂直于地面的水平方向，灯具横向水平线应与地面平行，紧固后目测应无歪斜。
1.1.4、安装光伏组件
a、依次将支架组件和角钢框紧固于灯杆上，螺纹连接部位要受力均匀、紧固；连接支架和角钢框的同时，采用细铁丝把护套线从灯杆中经过支架组件引到角钢框内；
b、太阳电池组件护板护板放置于角钢框中，然后将太阳电池组件放置于护板上；安放太阳电池组件时，接线盒均处于高处，当太阳电池组件横放时，接线盒应向距灯杆组件近的方向靠拢；
c、据路灯的系统电压和太阳电池组件的电压将太阳电池组件线接好，如路灯的系统电压为24v，太阳电池组件的电压为17v或18v，就应将太阳电池组件进行串联，串联的方法是第一块组件的正极（或负极）和第二块组件的负极（或正极）连接，若太阳电池组件的电压为34v，就应将太阳电池组件进行并联，并联的方法是第一块组件的正负极和第二块组件的正负极对应连接，接线时将太阳电池组件接线盒用小一字螺丝刀打开，把太阳电池组件电源线用小一字螺丝刀压接到接线盒的接线端子上，要求红线接正极，蓝线接负极，等线接好后将接线盒出线端的防水螺母紧固，并将接线盒内的接线端子处涂7091密封硅胶，涂胶量以使接线盒内进线孔处被完全密封为准，然后扣上接线盒盖，接线盒盖应扣紧，不可扣反；
d、用万用表检测太阳电池组件连线（接控制器端）是否短路，同是检测太阳电池组件输出电压是否符合系统要求。在晴好天气下其开路电压应大于18v（系统电压为12v）或34v（系统电压为24v）。在安装前和测试后太阳电池组件电源线接控制器端的正极应用绝缘胶布将外露的线芯包好，绝缘胶布包两层；注意：电池组件在安装过程中要轻拿轻放，避免工具等器具对其造成损坏。
e、太阳电池组件和电池组件支架用m6×20的螺栓，m6的螺母、垫圈6紧固。安装时，应将螺栓由外向里安装，然后套上垫圈并用螺母紧固，紧固时要求螺栓连接处连接牢固，无松动。
1.1.5、风力发电机的安装（仅限风光互补路灯）
1.1.5.1、安装准备
（1）安装小型风力发电机装箱清单对准备安装的风力机逐一进行清点验收，清点验收合格后可进行下步工作。
（2）安装前仔细阅读小型风力发电机使用说明书，熟悉图纸，掌握有关安装尺寸和全部技术要求。
（3）按使用说明书的要求准备安装器材和必要的物资（4）安装时应严格按照使用说明书的要求和程序进行。安装完后要组织验收，经全面检查，认为符合安装要求和标准后，才能进行试运转，并投入使用。
1.1.6、安装
小型风力发电机的安装因结构小巧，重量也轻，一般3-5人便能竖起。
灯杆在地面斜靠（用一物件将灯杆托起形成一定仰角）时，将风力发电机装在灯杆顶端的法兰或套在灯杆，然后用螺丝将风力发电机拧紧在灯杆顶部的法兰上，或将风力发电机和灯杆顶部的杆体用抱箍紧紧的拧在一起，并用强力测试验是否有松动。
风力发电机安装完毕后，用万用表检查风力发电机力发电机内的整流器和控制器是否能正常工作，输出的是否为直流电。
将风力发电机的输出线连接在蓄电池上看是否能导通，并设法让风力发电机转动，看有否电流输出。
检查风力发电机的几项技术指标能否达到要求，如。过速保护、大风刹车等。
检查风力发电机的随动转向，尾翼平衡是否灵活正常。风力发电机安装好并检查无误后，可进行试运转，并再次检查风叶及风力发电机和杆体连接部位是否牢固。
1.1.7、穿线
用铁丝将光伏组件的输出线及灯具的连接线和风力发电机（风光互补路灯的情况下）的输出线穿入杆体灯臂内，接至灯杆底部至接线孔门的位置。
在灯臂、灯盘、灯杆内穿线无接头，穿线孔口或管口保持光滑、无毛刺，光源——控制器——蓄电池——光伏组件之间须用接插件完成连接，并应采用绝缘套管或包带包扎，包扎长度不得小于200mm。
1.1.8、吊装
1、将起吊绳穿在灯杆合适位置；
2、缓慢起调灯具，注意避免吊车钢丝绳划损太阳电池组件；
3、起调过程中，当太阳能路灯完全离开地面或完全脱离承载物时，至少有两位安装人员采用大扳手夹紧法兰盘，阻止灯具在起点过程中因底部摆动而造成灯具上端与吊车吊绳摩擦，损坏喷塑层乃至更多；
4、当灯具起调到地基正上方时，缓慢下放灯具，同时旋转灯杆，调整灯头正对路面，法兰盘上长孔对准地脚螺栓；
5、法兰盘落在地基上后，依次套上平垫30（或平垫24），弹垫30（或弹垫24）及m30（或m24）的螺母，用水平尺调节灯杆的垂直度，如果灯杆与地面不垂直可在灯杆法兰盘下垫上垫片使其与地面垂直，最后用扳手把螺母均匀拧紧，拧紧前应涂抹螺纹锁固胶。对于m24的螺栓（8.8级），旋紧扭矩为650.6n.m，对于m30的螺栓（8.8级），旋紧扭矩为1292.5n.m。
6、撤掉起吊绳。
7、检查太阳电池组件是否面对南面，否则进行调整。调整太阳能电池组件方向：采用必要装置将安装人员（1～2名）送至适当高度，安装人员采用扳手逐一松动紧定上灯杆组件的螺栓，然后以指南针为依据，扭转上灯杆组件至合适位置，最后逐一紧定上灯杆组件紧定螺栓，并确保各螺栓受力均匀
1.1.9、蓄电池安装
1、电池检查
蓄电池运到后，首先应仔细检查包装有无异常，在搬运过程中不要使蓄电池受到撞击，开箱时要小心。开箱时，蓄电池要离安装地点近，开箱后检查蓄电池及附件的外观、数量等。检查蓄电池外壳有无损伤、漏液等。当发生蓄电池掉落、电池外壳受到撞击时，与工程负责人提供详细的情况，让工程负责人处理。
2、安装注意事项
采取安全措施（搬运工具、衣服、安全帽、安全标志等），保证安全，不发生事故。由于蓄电池很重，搬运蓄电池时，应格外小心，不要使其受到撞击。严禁烟火，不要靠近烟火或使其短路，以防产生火花。防止短路。由于蓄电池已充电，应避免蓄电池短路，以防止造成设备损坏或人员伤害。把蓄电池安装在通风良好，阳光直射不到的地方，不要把蓄电池安装在有可能水浸的地方。在紧固电池接线端子的螺母和螺栓时，要紧固到规定的扭钜，否则，可能会产生火花并造成端子损坏。
把导电膏涂到蓄电池的接线端子部位。否则，可能会造成生锈，增加接触电阻，蓄电池性能无法满足要求。电池外壳和盖子的清洁使用浸有水的布擦拭。为了防止产生静电，发生火花的危险，不要使用毛掸子和干布擦拭电池。不要使用橡胶水，挥发机油等有机溶剂，否则会使电池外壳开裂。如果蓄电池意外破损，电解液溅到眼睛、皮肤或衣服上，应立即用大量水冲洗，并请大夫检查治疗。
注意确保端子的正（+）负（—）极性连接正确。否则，可能会引起火灾或者造成蓄电池或电源损坏。
3、电池搬运注意事项
蓄电池的搬运应让电池外壳底部受力搬运。严禁用力于蓄电池的端子部位使其移动，这样会使密封部位发生裂纹。故此绝对不要抬动端子搬运。在搬运蓄电池时，电池应当竖直向上，严禁倒立或倾斜。
4、蓄电池安装
1）把电池用湿布沫干净。
2）将蓄电池箱安放在蓄电池井内，检查是否有穿孔等现象，确认防水的效果。
3）将蓄电池安放在电池井中的蓄电池箱内，摆放平衡、端正、不得有倾斜。
4）电池就位。在电池就位时，注意接线端子的正负极，确保相邻电池端子极性相反。
5）电池连接。在连接前，先将接线端子擦拭至出现金属光泽，然后均匀的涂上薄薄的一层导电膏。安装电池连接件，紧固。
6）安装端子板、紧固。7）安装完成后，应作以下工作。
仔细检查所有连接件螺栓是否紧固、蓄电池端子连接是否正确，防止极性接反。
测量单体电压及蓄电池总电压并记录。盖上电池盖及防盗保护罩。贴上所附标签。
1.1.10、接线及控制器安装
将风力发电机的输出线直接接入蓄电池（风力发电机输出电流已整流成直流电），将光伏组件的输出线接入太阳能控制器后再接入蓄电池，蓄电池的输出端接入控制器连接到灯具。
1）摘掉舱门，捋顺灯杆内的护套线并察看在安装过程中是否损坏护套线，如若损坏，则采取相应的补救措施，必要时重新穿线、安装灯具；
2）安装控制器：接线时注意“正”“负”极性，要求红线接正极，蓝线接负极。接线前应先将蓄电池电源线和组件电源线的绝缘胶布拆除并清理干净，用剥线钳将组件线、光源线、蓄电池线和控制器上各电源线均剥去30±2mm塑铜线皮，用绝缘胶布将控制器上红色的光源线包两层，然后按以下顺序进行接线：先将蓄电池电源线和控制器上的蓄电池线拧接在一起，拧线时首先把两根线芯搭在一起，然后分别把线芯拧紧并用绝缘胶布和防水胶布包好，控制器左上角的四个led可以显示当前蓄电池的剩余电量，每个led代表25％的蓄电池电量，若控制器左上角的四个led都不亮则用万用表检查保险丝是否损坏，检查时可用万用表的二极管挡进行测试，将两表笔分别与保险丝两端相接若蜂鸣器响则保险丝没损坏，若蜂鸣器不响同时万用表显示1.则保险丝损坏，此时应更换保险，若保险丝没损坏则控制器损坏，若控制器左上角的四个led亮而绿色指示灯不亮则应检查蓄电池电压，若蓄电池电压高于12.3v而负载无输出电压则控制器损坏，若蓄电池电压低于12.3v则是蓄电池电压偏低控制器无法正常启动，然后再将太阳电池组件电源线和控制器上的组件连接线线芯直接拧接在一起（控制器是双路太阳能输入的，应优先连接第一路），拧线时首先把两根线芯搭在一起，然后分别把线芯拧紧并用绝缘胶布和防水胶布包好，绝缘胶布和防水胶布各应包两层并用力缠紧，在包防水胶布时，防水胶布应至少拉至原长的2倍，此时控制器左上角的四个led呈动态循环相加点亮表示正在进行充电，10s后绿色指示灯灭，电充满后led将停止循环闪烁并全部点亮，最后将光源线的绝缘胶布拆除并清理干净后将光源电源线和控制器上负载连接线的线芯直接拧接在一起（不带逆变器时），拧线时首先把两根线芯搭在一起，然后分别把线芯拧紧并用绝缘胶布和防水胶布包好，绝缘胶布和防水胶布各应包两层并用力缠紧，在包防水胶布时，防水胶布应至少拉至原长的2倍；
3）安装舱门，采用三角锁紧固舱门。
4）注意。所有的接线连接好以后才最后连接光伏组件。
1.1.
11、亮灯测试
1）整体安装完毕后，搭好稳固的脚手架，派人上至光伏组件安装高度，用遮光物料将太阳能板遮蔽，将控制器的放电功能开启，这时察看亮灯的情况，同时检查风力发电机，太阳能电池组件的充电效能和控制器的放电效果，如果充放电效果不理想要及时检查原因，及时排除和解决，灯具如果不亮或出现闪烁，要检查线路、及时找出原因。
2）在白天测试完毕后，晚上还须调配人员留守察看，检查亮灯的时间和照度，必要时须通宵值班，并记录数据，以便察看整夜的亮灯情况和灭灯情况。
1.1.
12、注意事项
1、安装电池组件时要轻拿轻放，严禁将组件短路或摔掷组件。
2、电源线与接线盒处、灯杆和组件的穿线处用硅胶密封，电池组件连接线需在支架处固定牢固，以防电源线因长期下垂或拉拽而导致接线端松动乃至脱落。
3、安装灯头和光源时要轻拿轻放，确保透光罩清洁、无划痕，严禁翻滚和摔掷。
4、搬动蓄电池时不要触动电池端子和控制阀，严禁将蓄电池短路或翻滚、摔掷。
5、接线时注意正负极，严禁接反，接线端子压接牢固，无松动，同时应注意连接顺序，严禁使线路短路。
6、不要同时触摸太阳电池组件和蓄电池的“＋”“－”极，以防触电危险。
7、在安装过程中应避免将灯体划伤。
8、灯头、灯臂、上灯杆组件、太阳电池组件等各螺栓连接处连接牢固，无松动。
9、安装太阳电池组件时必须加护板。
10、灯杆镀锌孔处用专用堵或硅胶密封，注意美观。
